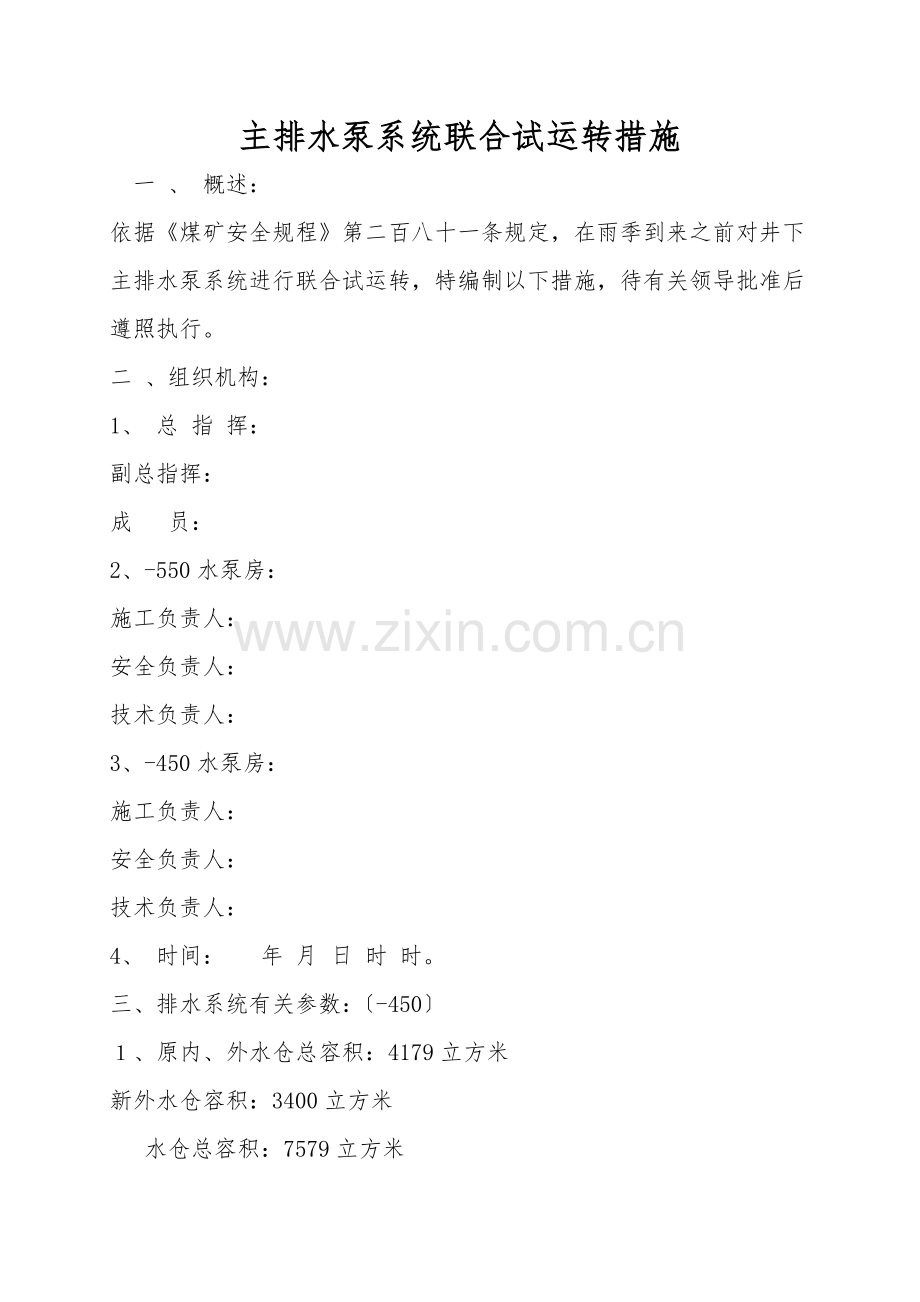

主排水泵系统联合试运转措施
一 、 概述：
依据《煤矿安全规程》第二百八十一条规定，在雨季到来之前对井下主排水泵系统进行联合试运转，特编制以下措施，待有关领导批准后遵照执行。
二 、组织机构：
1、 总 指 挥：　
副总指挥：　
成　 员：　
2、-550水泵房：
施工负责人：
安全负责人：
技术负责人：
3、-450水泵房：
施工负责人：
安全负责人：
技术负责人：
4、 时间：　 年 月 日 时 时。
三、排水系统有关参数：〔-450〕
１、原内、外水仓总容积：4179立方米
新外水仓容积：3400立方米
　 水仓总容积：7579立方米
2、- 450m水平估计正常涌水量为130m3/h，最大涌水量266m3/h。
3、1＃、3＃、4＃、5＃水泵：D500－579
2＃水泵：D450-6010
4、排水管路：32511两趟
5、排水高度：473.5米；
6、水泵、电机参数：
规格：D500-579 规格：D450-6010
扬程：513m 扬程：600m
流速：500m3/h 流速：500m3/h
转速：1480 rpm 转速：1480 rpm

效率：81% 效率：81%

电动机：
规格：YB630M2-4 功率：1050KW
电压：6000V 电流：118A
转速：1484rpm 生产厂家：南阳防爆电机厂
四、排水系统有关参数：〔-550〕
１、水泵1＃~5＃：D500-573
２、排水管路：32511两趟
３、排水高度：100米
4、-550水平估计正常涌水量为167m3/h，最大涌水量303m3/h。
水泵：
规格：D500-573 扬程：171m
流速：500m３/h 转速：1480 rpm
轴功率：287.5KW 效率：81%
排水高度：100m
电动机：
规格：YB2400-4 功率：355KW

转速：1484rpm 生产厂家：佳木斯电机
五、具体措施：
1、 水仓在雨季到来之前必必须清理完毕。
2、 保运队和机电科污水站互相配合，在联合试运转前地面管路闸阀及两趟管路通水试验；
3、 保运队和管子队互相配合检查井筒两趟排水管路；
4、 对所有水泵、高压开关柜、高压电缆进行全面检查；
5、 泵房内的水泵及环形管路、配水闸阀、闸阀逆止阀等由保运队负责检修，确保台台完好，确保每台泵能在5分钟内开启排水。
六、施工方法：
１、 -550水泵开启1#~2#水泵利用一趟管路排水和开启4#~5#水泵利用另一趟管路排水；进行四泵双管路联合排水；
２、 -450水泵开启1#~2#水泵利用一趟管路排水和开启4#~5#水泵利用另一趟管路排水；进行四泵双管路联合排水。
３、 联合试运转时，保运队当班司机对水泵的电压、电流、压力及开泵、停泵时间认真观测，具体记录。水泵的流量由生产办进行观测记录。
４、 水泵具体的性能参数由安徽省煤矿安全监测中心检测，并提供正规的试验报告。
七、安全措施：
１、 水仓在雨季到来之前必必须清理完毕；
２、 泵房内的水泵及环形管路，配水闸阀，闸阀逆止阀及电气设备由保运队负责检修，确保台台完好；
３、 井筒两趟排水管路由管子队负责；
４、 地面排水管路及闸阀由机电科负责；
５、 联合试运转时，逐台开启所有水泵，禁止同时启动；
６、 联合试运转期间，地面主、副提、副井绞车停止运转；
７、 35KV变电所必必须监控-450泵房631、634高压开关柜和-550泵房633、634高压开关柜电流状况，发现异常，马上停止联合试运转。
８、 每台水泵、电机及电控设备必必须由专人负责观察其运行状况，发现异常，马上停止运行。
９、 联合试运转时，由总指挥下达命令，泵房由施工负责人指挥，严禁多人指挥。
