长螺旋钻灌注后插钢筋笼施工工艺
1、工艺流程

2、桩笼控制程序
2.1定位放线
采用全站仪进展定位放线，测放完全部轴线，经历收合格后，测放建筑物桩位，以水准仪测定施工场地标高，测算出桩顶及桩底标高，经历收合格后，进展桩基施工。测量放线后，在场区外测设立永久控制点，以备校核桩位。放线完毕后，由测量人员自检，校核无误后，移交甲进展验收，并填写相应记录。定位放线误差控制1.0cm以。
z.

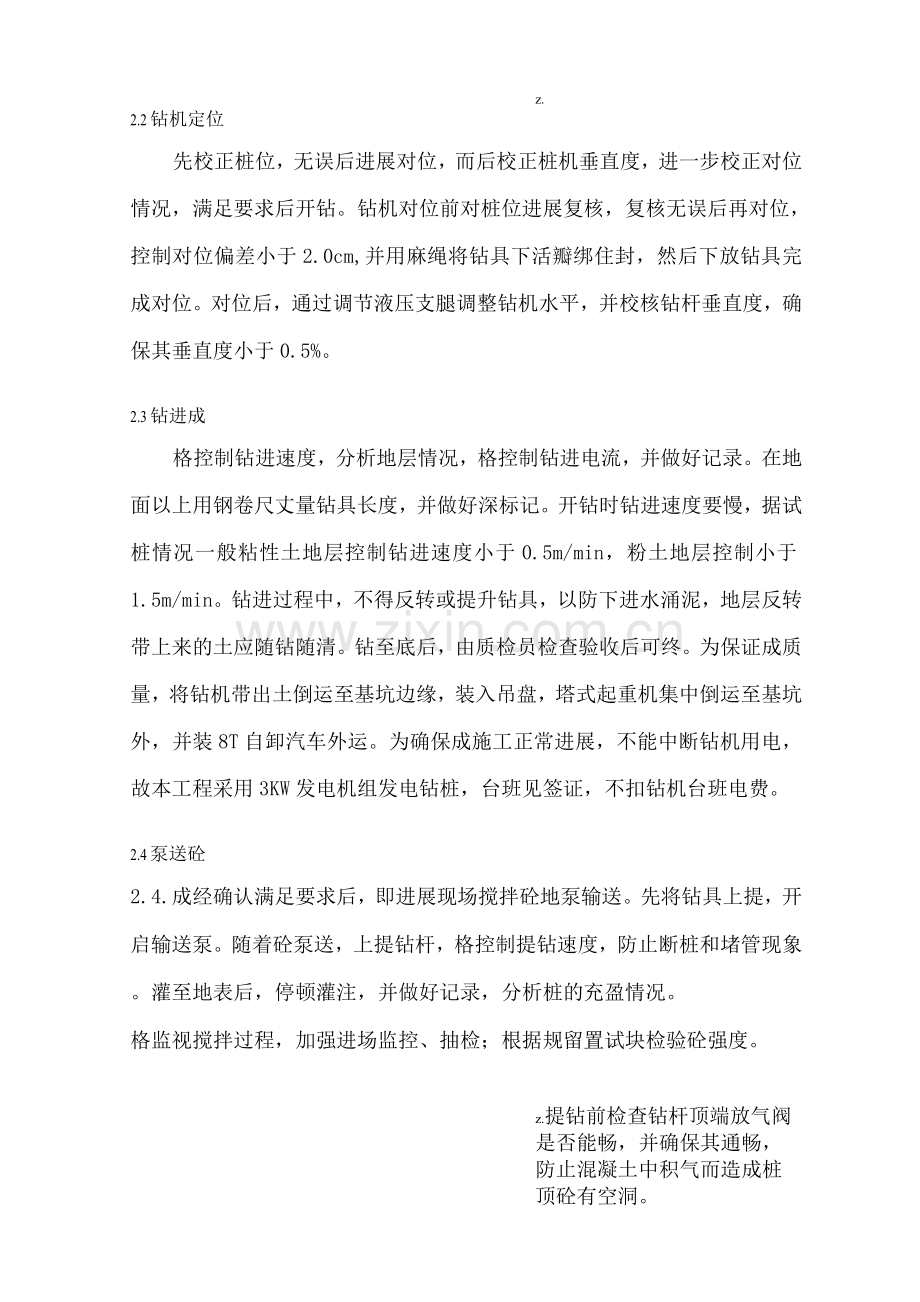

2.2钻机定位
先校正桩位，无误后进展对位，而后校正桩机垂直度，进一步校正对位情况，满足要求后开钻。钻机对位前对桩位进展复核，复核无误后再对位，控制对位偏差小于2.0cm,并用麻绳将钻具下活瓣绑住封，然后下放钻具完成对位。对位后，通过调节液压支腿调整钻机水平，并校核钻杆垂直度，确保其垂直度小于0.5%。
2.3钻进成
格控制钻进速度，分析地层情况，格控制钻进电流，并做好记录。在地面以上用钢卷尺丈量钻具长度，并做好深标记。开钻时钻进速度要慢，据试桩情况一般粘性土地层控制钻进速度小于0.5m/min，粉土地层控制小于1.5m/min。钻进过程中，不得反转或提升钻具，以防下进水涌泥，地层反转带上来的土应随钻随清。钻至底后，由质检员检查验收后可终。为保证成质量，将钻机带出土倒运至基坑边缘，装入吊盘，塔式起重机集中倒运至基坑外，并装8T自卸汽车外运。为确保成施工正常进展，不能中断钻机用电，故本工程采用3KW发电机组发电钻桩，台班见签证，不扣钻机台班电费。
2.4泵送砼
2.4.成经确认满足要求后，即进展现场搅拌砼地泵输送。先将钻具上提，开启输送泵。随着砼泵送，上提钻杆，格控制提钻速度，防止断桩和堵管现象。灌至地表后，停顿灌注，并做好记录，分析桩的充盈情况。
格监视搅拌过程，加强进场监控、抽检；根据规留置试块检验砼强度。
z.提钻前检查钻杆顶端放气阀是否能畅，并确保其通畅，防止混凝土中积气而造成桩顶砼有空洞。
控制钻具提升速度和混凝土泵送速度相一致，禁过快和过慢。
第一次灌注时，头盘料采用高标号水泥砂浆，以便润湿泵管及钻杆。整个灌注过程应连续，采用60泵加大砼泵量，并配备储料斗备足料,确保每棵桩在连续提钻不停顿的情况下灌注完毕。
泵送砼时，应随时保持储料斗砼面高度，以防泵入空气造成堵管。
视地层情况，相邻桩施工时为防止串事故可采取跳打案，相邻桩的施工时间为前棵桩砼初凝后进展。砼初凝后，钻机带出的淤泥采用人工装自升式塔式起重机吊运到基坑外,并采用履带式反铲挖掘机装8T自卸汽车外运13KM。
地泵泵管安装时，尽量减少弯道，管道长度尽量控制不超过60m，泵管按放必须保持水平，假设气温较高，在泵管上面应覆盖三层湿草帘，并及时撒水湿润，防止泵管砼失水造成堵管。
加强各工序之间配合，尽量缩短成桩时间。假设长时间停置时，应及时清洗地泵、泵管以及钻杆。
为确保桩顶质量，砼灌注应至设计标高以上0.50m。
2.5钢筋笼下放
将验收完的钢筋笼对准位，下放，同时开启振动器，振捣至设计标高，完成桩施工。
下放钢筋笼示意图
z.

2.6成桩移位
桩初凝后，即对桩位进展覆盖，养护。
2.7桩头破碎
采用人工破碎桩头，残渣人工倒运至基坑边缘装入吊盘后，由塔式起重机集中运出基坑，装8T自卸汽车外运。
3、工艺特点
本施工工艺具有如下的特点：
1、本工艺对施工场地的要求较高，施工场地必须较平坦且开阔，需要保证长螺旋钻机的移动和回转；同时由于钻机机头长度的影响，
z.必须保证机前活动空间不小于1.5m。
2、本工艺由于钻入地下后由钻头部直接灌入混凝土，因此不存在处理桩底沉渣的问题，桩端混凝土与土体接触严密，成桩效果较好。
3、由于全程机械或半机械控制，人为因素影响较小，能更便的控制工程质量。
4、由于钻杆一直在土中支撑，不存在塌等因素。
5、由于不使用泥浆，且钻机施工过程中噪音较少，因此较为环保。
6、本工艺桩施工的深度受钻机和震动锤下钢筋笼的影响，因此处理的深度有限，地区目前在25m深度围能较广泛的使用。
7、由于钻机钻速度较快且震动锤下钢筋笼速度较快，因此成桩速度较快。
4、桩笼控制指标
钢筋笼质量检验标准

序
项目
允偏差
检查法
主控
项目
1
主筋间距〔mm〕
士 10
用钢尺量
2
长度(mm)
士 1
用钢尺量
一般
工程
1
钢筋材质检验
设计要求
抽样送检
2
箍筋间距(mm)
±20
用钢尺量
3
直径(mm)
士 10
用钢尺量
混凝土灌注桩质量检验标准

z.

序
项目
允偏差
检查法
主控
项目
1
桩位
士 20mm
用钢尺量
2
深〔mm)
+3
用钢尺量
3
桩体质量检验
按基桩检测技术规
按基桩检测技术规
4
混凝土强度
按基桩检测技术规
试件报告或钻芯取样
送检
5
承载力
按基桩检测技术规
按基桩检测技术规
一般
工程
1
垂直度
<1%
桩机铅锤
2
桩径
士 50mm
井径仪或超声波检测
3
混凝土坍落度
220mm
坍落度仪
4
钢筋笼安装深
度
士1mm
用钢尺量
5
混凝土充盈系
数
>1
检查每个桩的实际灌
注量
6
桩顶标高
< 50mm
水准仪
