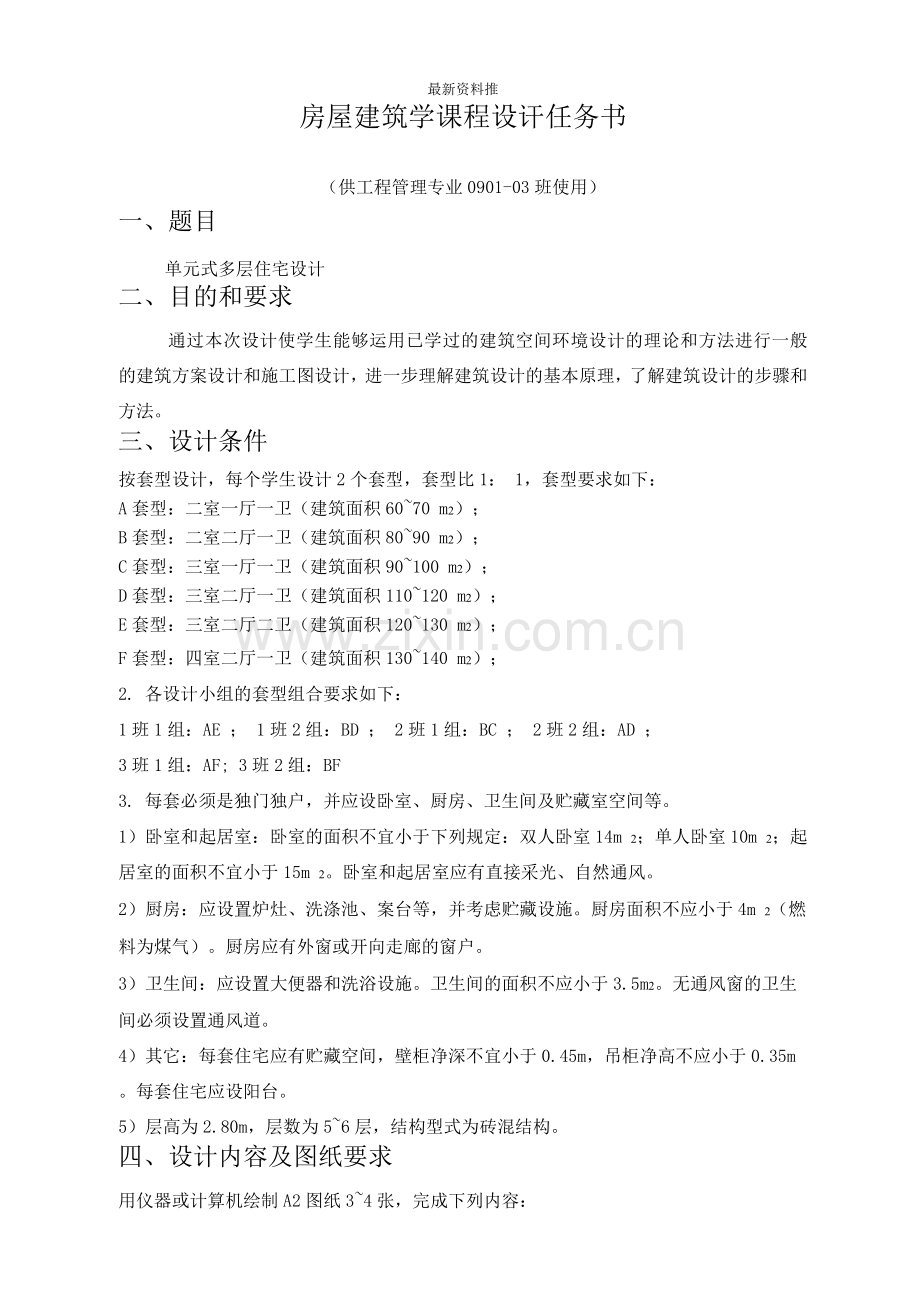

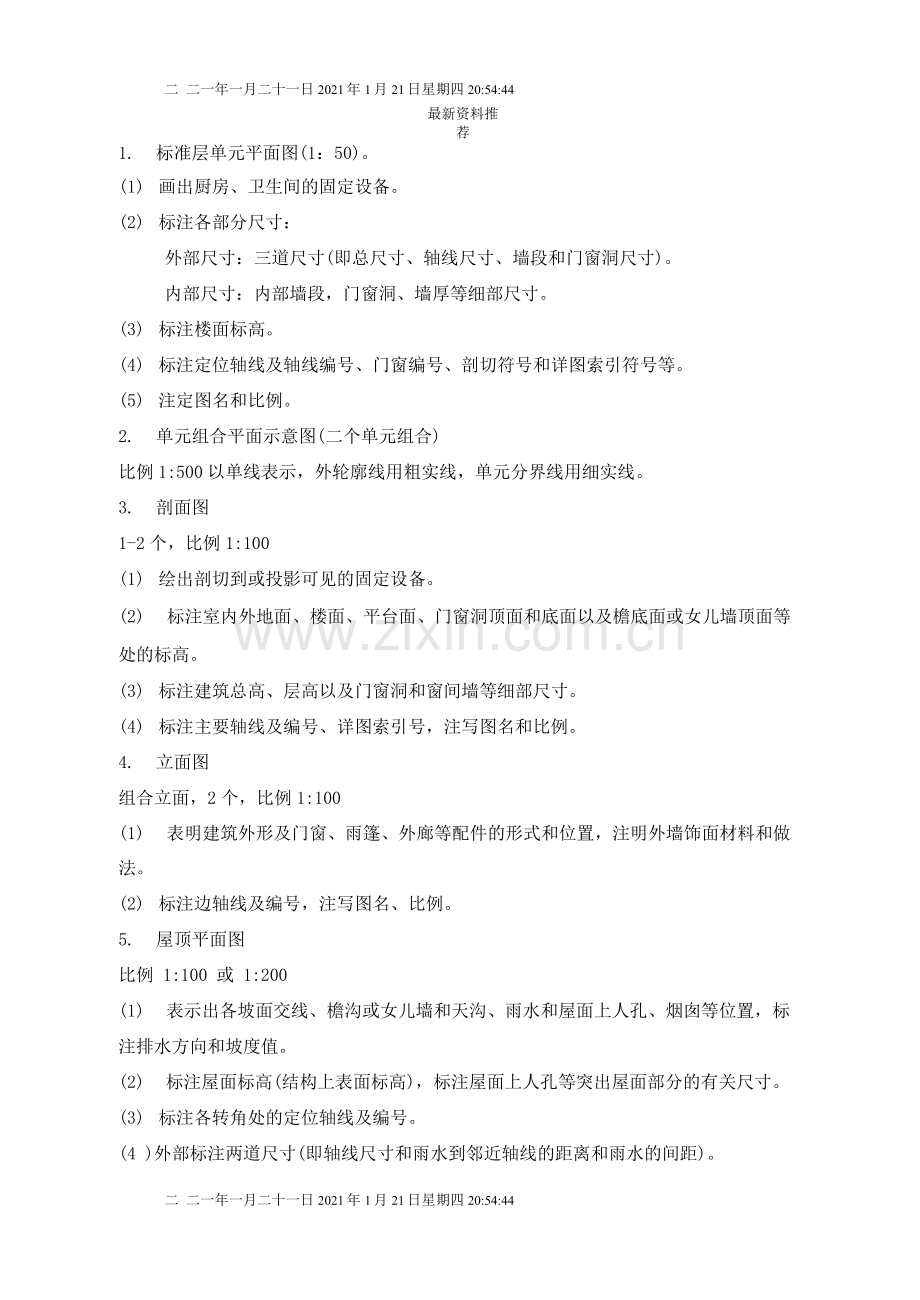

最新资料推房屋建筑学课程设讦任务书（供工程管理专业0901-03班使用）一、题目单元式多层住宅设计二、目的和要求通过本次设计使学生能够运用已学过的建筑空间环境设计的理论和方法进行一般的建筑方案设计和施工图设计，进一步理解建筑设计的基本原理，了解建筑设计的步骤和方法。三、设计条件按套型设计，每个学生设计2个套型，套型比1： 1，套型要求如下：A套型：二室一厅一卫（建筑面积6070 m2）；B套型：二室二厅一卫（建筑面积8090 m2）；C套型：三室一厅一卫（建筑面积90100 m2）；D套型：三室二厅一卫（建筑面积110120 m2）；E套型：三室二厅二卫（建筑面积120130 m2）；F套型：四室二厅一卫（建筑面积130140 m2）；2. 各设计小组的套型组合要求如下：1班1组：AE ； 1班2组：BD ； 2班1组：BC ； 2班2组：AD ；3班1组：AF; 3班2组：BF3. 每套必须是独门独户，并应设卧室、厨房、卫生间及贮藏室空间等。1）卧室和起居室：卧室的面积不宜小于下列规定：双人卧室14m 2；单人卧室10m 2；起居室的面积不宜小于15m 2。卧室和起居室应有直接采光、自然通风。2）厨房：应设置炉灶、洗涤池、案台等，并考虑贮藏设施。厨房面积不应小于4m 2（燃料为煤气）。厨房应有外窗或开向走廊的窗户。3）卫生间：应设置大便器和洗浴设施。卫生间的面积不应小于3.5m2无通风窗的卫生间必须设置通风道。4）其它：每套住宅应有贮藏空间，壁柜净深不宜小于0.45m，吊柜净高不应小于0.35m。每套住宅应设阳台。5）层高为2.80m，层数为56层，结构型式为砖混结构。四、设计内容及图纸要求用仪器或计算机绘制A2图纸34张，完成下列内容：二 二一年一月二十一日2021年1月21日星期四20:54:44最新资料推荐1. 标准层单元平面图(1：50)。(1) 画出厨房、卫生间的固定设备。(2) 标注各部分尺寸：外部尺寸：三道尺寸(即总尺寸、轴线尺寸、墙段和门窗洞尺寸)。内部尺寸：内部墙段，门窗洞、墙厚等细部尺寸。(3) 标注楼面标高。(4) 标注定位轴线及轴线编号、门窗编号、剖切符号和详图索引符号等。(5) 注定图名和比例。2. 单元组合平面示意图(二个单元组合)比例1:500以单线表示，外轮廓线用粗实线，单元分界线用细实线。3. 剖面图1-2个，比例1:100(1) 绘出剖切到或投影可见的固定设备。(2) 标注室内外地面、楼面、平台面、门窗洞顶面和底面以及檐底面或女儿墙顶面等处的标高。(3) 标注建筑总高、层高以及门窗洞和窗间墙等细部尺寸。(4) 标注主要轴线及编号、详图索引号，注写图名和比例。4. 立面图组合立面，2个，比例1:100(1) 表明建筑外形及门窗、雨篷、外廊等配件的形式和位置，注明外墙饰面材料和做法。(2) 标注边轴线及编号，注写图名、比例5. 屋顶平面图比例 1:100 或 1:200(1) 表示出各坡面交线、檐沟或女儿墙和天沟、雨水和屋面上人孔、烟囱等位置，标注排水方向和坡度值。(2) 标注屋面标高(结构上表面标高)，标注屋面上人孔等突出屋面部分的有关尺寸。(3) 标注各转角处的定位轴线及编号。(4 )外部标注两道尺寸(即轴线尺寸和雨水到邻近轴线的距离和雨水的间距)。二 二一年一月二十一日2021年1月21日星期四20:54:44最新资料推荐（5）标注详图索引符号，注写图名和比例。6. 详图34个，比例自选。要求选择有代表性的节点，表示清楚各部分的构造关系，标注有关细部尺寸、标高、轴线编号以及做法说明等。7. 门窗明细表和设计说明（1）门窗明细表（按一个单元统计）：建筑做法说明等。主要技术指标：平均每套建筑面积血2/套）总建筑面积m2）总套数套）使用面积系数总套内使用面积血2）使用面积系数总建筑面积血2）五、设计方法与步骤1、分析研究设计任务书，明确目的、要求及条件。2、广泛查阅相关设计资料，参观已建成的住宅建筑，扩大眼界，广开思路。3、在学习参观的基础上，根据住宅各房间的功能要求及各房间的相互关系进行平面组合设计（比例1:100或1:200）4、在进行平面组合时，要多思考，多动手（即多画），多修改。5、在平面组合设计的基础上，进行立面和剖面设计，继续深入，发展为定稿的平、立、剖草图。（比例1:100或1:200）六、参考资料二 二一年一月二十一日2021年1月21日星期四20:54:44最新资料推荐1、建筑设计资料集（第二版）（3）本书编写组中国建筑工业出版社19942、住宅建筑设计原理朱昌廉主编中国建筑工业出版社19993、各地区及全国的住宅方案图集4、各地区通用的民用建筑配件图5、住宅设计规范GB 50096 19996.有关的标准图集。设计时间：2周设计指导教师：工管1班弓平32-331教室工管2班程玉32-332教室工管3班陈淼32-333教室土木建筑学院2011年12月1日二 二一年一月二十一日2021年1月21日星期四20:54:44最新资料推荐设计基础知识单元式多层住宅设计基础住宅是供人们生活居住的空间，按照我国的情况，1-3层住宅为低层住宅，4-6层为多层住宅，7-9层为中高层住宅，10层及10层以上为高层住宅。根据我国国情，现阶段城镇中的住宅是以多层住宅为主，在大城市中有条件的地方，适当修建中高层和高层住宅。在这里只就单元式住宅设计的基本原理作简单介绍，供课程设计参考。为适应住宅大规模建设的需要，简化和加快设计工作，统一结构、构造和方便施工，常将一栋住宅分为几个标准段，一般就把这种标准段叫做单元，以一种或数种单元拼接成长短不一、体形多样的组合体，这种方法称为单元设计。单元的划分可大可小，多层住宅一般以数户围绕一个楼梯间来划分单元，这样能保证各户有较好的使用条件，故成为常用的划分形式。一、住宅户内组成及其各部分的设计一套住宅包括居室、厨房、卫生间、户内走道（户内楼梯）、前室、贮藏、户外活动空间（阳台、露台、庭院等）等几部分。1、居室设计：居室是户内主要房间，每套住宅一般有1-4间或更多的居室。居室设计必须要根据各居室的使用对象和使用要求，结合朝向、通风、采光、保温或隔热，以及技术经济、美观等因素，来确定居室的位置、房间大小、形状、合理设置门窗、组织室内交通及户内交通。居室按使用功能分起居室和卧室。起居室（即厅、堂）-家庭集中活动空间，如起居、团聚、娱乐、会客、进餐等，需要有较宽敞的空间。对一户来说，此空间属于“闹”区、“开放”区。卧室（即房、室）-是分散独立的居住空间。要求安静、分隔、避免干扰。卧室可分为主卧室（为家庭主要成员居住的空间）、次卧室（为家庭其它成员居住的空间）。一个家庭对居室的使用情况是复杂的，随着使用对象、生活习惯、季节变化、社会发展等因素的变化而不断变化，所以居室设计不能只考虑一种家具布置方式，而应为住户提供多种布置家具的可能性。床是居室的主要家具，尺寸也较大，如果尺寸、形状适应多种床位布置的可能性，那么较小尺寸的家具就好布置了。因此我们一般以床位布置作为开间、进深选择的主要因素。这样以床位布置为主的家具布置，就基本确定了居室的净空尺寸。门窗位置对家具布置的影响很大。在小面积居室中，家具常沿四周墙面布置，而门窗也要占据墙面，如果其位置布置不当，就会给家具布置以及使用带来困难。居室的比例尺寸对家具布置影响也很大。同样面积的居室，比例不同，其家具布置也不相同。居室平面不宜狭长，最好不超过1： 2的比例。2、厨房设计：厨房是户内主要的辅助用房。人们在厨房中活动的时间相当长，家务劳动量也较大，厨房主要活动是做饭、烧水。其操作程序是：洗-切-烧。所需设备目前主要是洗池、案台、炉灶。如果卫生间无洗漱设备，厨房还可兼作洗漱、二 二一年一月二十一日2021年1月21日星期四20:54:44最新资料推荐洗衣。有的将厨房面积稍加扩大，厨房还可兼作用膳。厨房按洗、切、烧顺序布置洗池、案台、炉灶三大件。布置在光线好、空气流通、使用方便的位置设备布置要考虑操作方便，操作空间不应小于750 750毫米，但若设备间距过大，会增加往返走动的距离，在厨房操作的人数，一般为1-2人，故操作范围应考虑适当重叠。厨房的贮藏问题。厨房要考虑炊具、餐具、粮、菜、燃料、杂物等的贮藏。应设置壁龛、搁板、吊柜等设备，但要注意存取方便。一般经常存取的搁板高度，应不超过1.7米为宜。而不常用的杂物可放置在更高的空间。有些较重而又常取用的物品，可利用案台下空间存放。厨房应有良好的通风、采光条件，注意防止油烟、煤气、灰尘串入室内；同时厨房还要注意防火，墙和地面要便于清洗，并注意防水，一般厨房地面应比居室地面低20-60毫米。厨房应与服务阳台直接相通，以便理菜，晾晒、贮藏等，使厨房使用空间扩大到户外。3、卫生间设计：住宅卫生间的设备与布置是根据住宅标准、气候条件、使用对象、生活习惯等因素而决定的。卫生间的位置要求，既要方便各居室的使用，同时又要有一定的隔离，避免卫生间对居室的干扰。在面积较大的住宅可设为二个或二个以上卫生间。卫生间的地面和墙面要求防水，并便于清洗，一般卫生间墙裙、地面用水磨石、磁砖等材料，以便清洗。地面最好比其它房间低20 - 60毫米，并设较大的排水坡度，使水不至溢出。卫生间可以处理成暗厕，但应处理好排气通风。一般处理手法是在卫生间门扇下部留百页进风，墙内设拔气道或设通风井排风。二、常见的平面类型及特点多层住宅的平面类型较多，按交通廊的组织可分为梯间式、外廊式、内廊式、跃廊式等，单元式多层住宅常采用梯间式。梯间式平面由楼梯平台直接进分户门，一般每梯可安排2-4户。这种类型平面布置紧凑，公共交通面积少，户间干扰少而较安静，但往往邻里交往空间，且多户时难以保证每户有良好朝向。1、一梯二户每户有两个朝向，便于组织通风，居住安静，较易组织户内交通，单元较短，拼凑灵活。当每户面积较少时，则因楼梯服务面积少而增大交通面积所占的比例；当每户面积大，居室多时，可节省公共走廊，较为经济。这种形式适应地区较广。一梯二户住宅的楼梯间布置，可以朝北，也可以朝南，由入位置及住宅群体组合而定。户的入可以在房屋中间，也可以在房屋外缘，由生活习惯及室内布置要求而定，当入在房间中间时，户内交通路线较短，采用较多。三、技术经济指标计算住宅设计应计算下列技术经济指标：二 二一年一月二十一日2021年1月21日星期四20:54:44最新资料推荐-套内使用面积（m2/套）；-住宅标准层总使用面积（m2 ）；-主宅标准层总建筑面积（m2）；-主宅标准层使用面积系数（% ）；-套型建筑面积（m2/套）；-套型阳台面积（m2/套）；住宅设计技术经济指标计算，应符合下列规定： 各功能空间使用面积等于各功能使用空间墙体内表面所围合的水平投影面积之和； 套内使用面积等于套内各功能空间使用面积之和； 住宅标准层总使用面积等于本层各套型内使用面积之和； 住宅标准层建筑面积，按外墙结构外表面及柱外沿或相邻界墙轴线所围合的水平投影面积计算； 标准层使用面积系数等于标准层使用面积除以标准层的建筑面积； 套型建筑面积等于套内使用面积除以标准层的使用面积系数； 套型阳台面积等于套内各阳台结构底板投影净面积之和。二 二一年一月二十一日2021年1月21日星期四20:54:44
