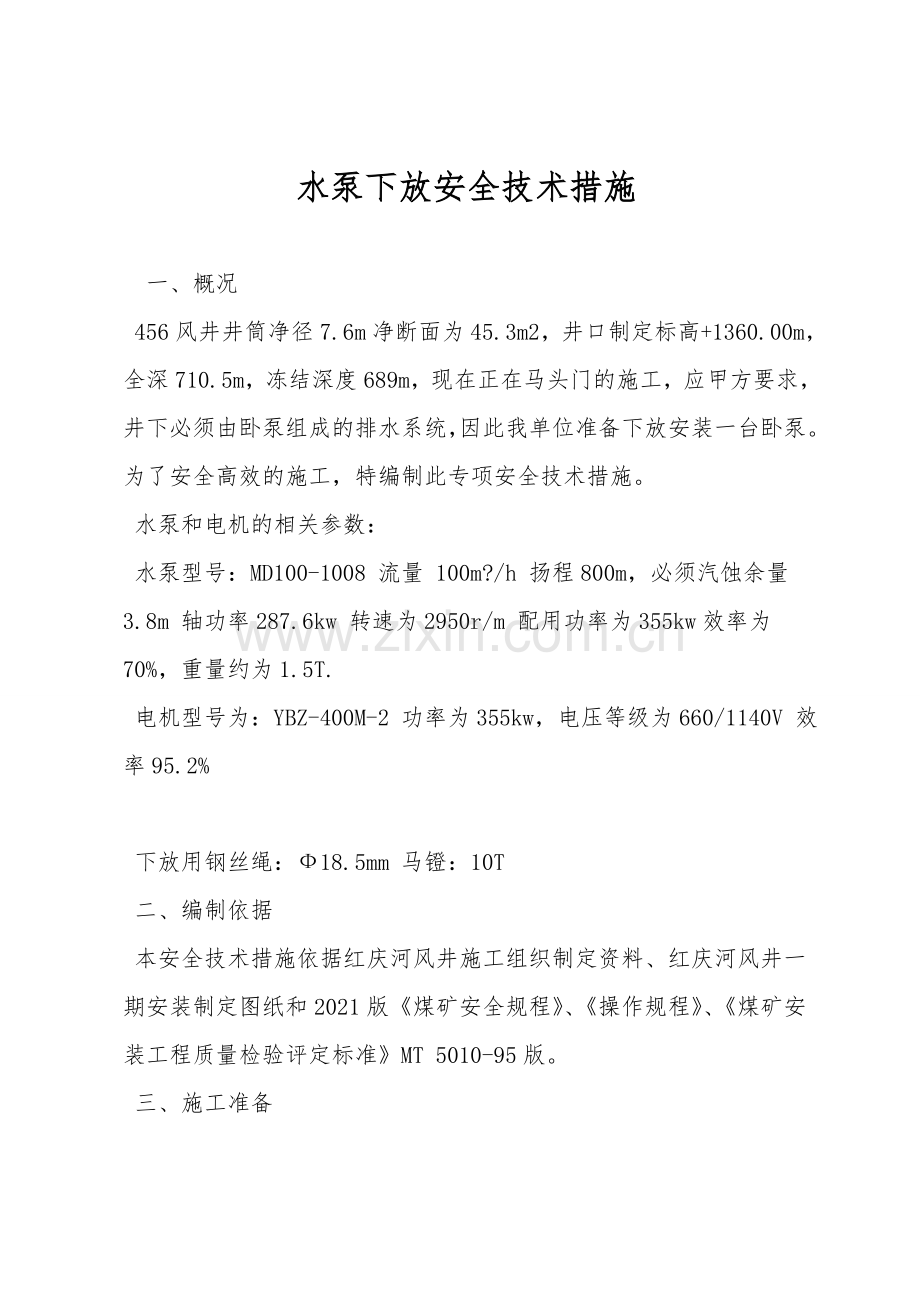

水泵下放安全技术措施

一、概况
456风井井筒净径7.6m净断面为45.3m2，井口制定标高+1360.00m，全深710.5m，冻结深度689m，现在正在马头门的施工，应甲方要求，井下必须由卧泵组成的排水系统，因此我单位准备下放安装一台卧泵。为了安全高效的施工，特编制此专项安全技术措施。
水泵和电机的相关参数：
水泵型号：MD100-1008 流量 100m?/h 扬程800m，必须汽蚀余量3.8m 轴功率287.6kw 转速为2950r/m 配用功率为355kw效率为 70%，重量约为1.5T.
电机型号为：YBZ-400M-2 功率为355kw，电压等级为660/1140V 效率95.2%

下放用钢丝绳：Ф18.5mm 马镫：10T
二、编制依据
本安全技术措施依据红庆河风井施工组织制定资料、红庆河风井一期安装制定图纸和2021版《煤矿安全规程》、《操作规程》、《煤矿安装工程质量检验评定标准》MT 5010-95版。
三、施工准备

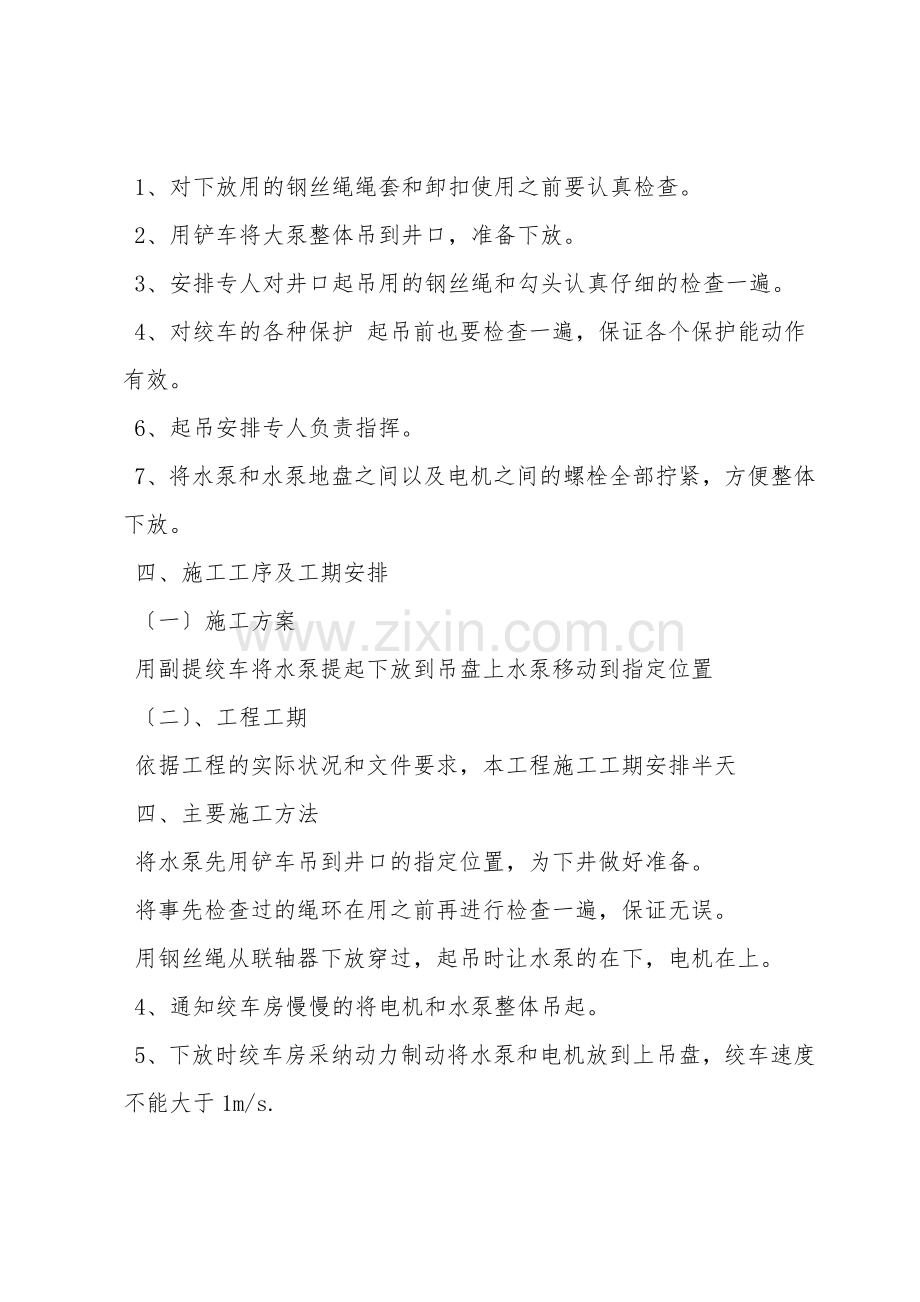

1、对下放用的钢丝绳绳套和卸扣使用之前要认真检查。
2、用铲车将大泵整体吊到井口，准备下放。
3、安排专人对井口起吊用的钢丝绳和勾头认真仔细的检查一遍。
4、对绞车的各种保护 起吊前也要检查一遍，保证各个保护能动作有效。
6、起吊安排专人负责指挥。
7、将水泵和水泵地盘之间以及电机之间的螺栓全部拧紧，方便整体下放。
四、施工工序及工期安排
〔一〕施工方案
用副提绞车将水泵提起下放到吊盘上水泵移动到指定位置
〔二〕、工程工期
依据工程的实际状况和文件要求，本工程施工工期安排半天
四、主要施工方法
将水泵先用铲车吊到井口的指定位置，为下井做好准备。
将事先检查过的绳环在用之前再进行检查一遍，保证无误。
用钢丝绳从联轴器下放穿过，起吊时让水泵的在下，电机在上。
4、通知绞车房慢慢的将电机和水泵整体吊起。
5、下放时绞车房采纳动力制动将水泵和电机放到上吊盘，绞车速度不能大于1m/s.
到上吊盘后，工作人员在水泵的一端先垫一根枕木，防止水泵头部损坏。
待水泵放置平稳时，看看位置是否合适，如果不合适将用夺钩绳配合撬棍等工具将水泵移动到制定位置。
五、安全注意事项
整个下放过程，必须由专人统一指挥，所有施工人员一律听从指挥，统一作业。
2、下放前就要将水泵上的串水管等配件拆掉，地脚螺栓要上紧。
3、下放前，要具体检查钢丝绳断丝、磨损、打扣状况，超出相关规定后必须马上改换。
4、井口、绞车房，工作面所用的信号必须保证完好。
5、入井人员必须遵守入井的各项规章制度。
6、信号工、把钩工、绞车司机等特别工种必须持证上岗。
7、井上、下信号工、把钩工必须精力集中，不得擅离岗位，并要保证信号、通讯发送准确无误。
8、封口盘井盖门处必须设专人看管，严禁水泵撞击封口盘
9、起吊时，人员严禁站在水泵有运动趋势的一方，严防水泵撞伤施工人员。
10、下放水泵时严禁喇叭口正下方站人。
11、下放水泵时要通知上下井口信号工和绞车司机，并控制速度。
12、下放水泵速度不得超过1m/s.
13、机电设备和用电管理，严格按《煤矿安全规程》和项目部各种管理制度执行。
