贴标机常见故障培训PPT.ppt

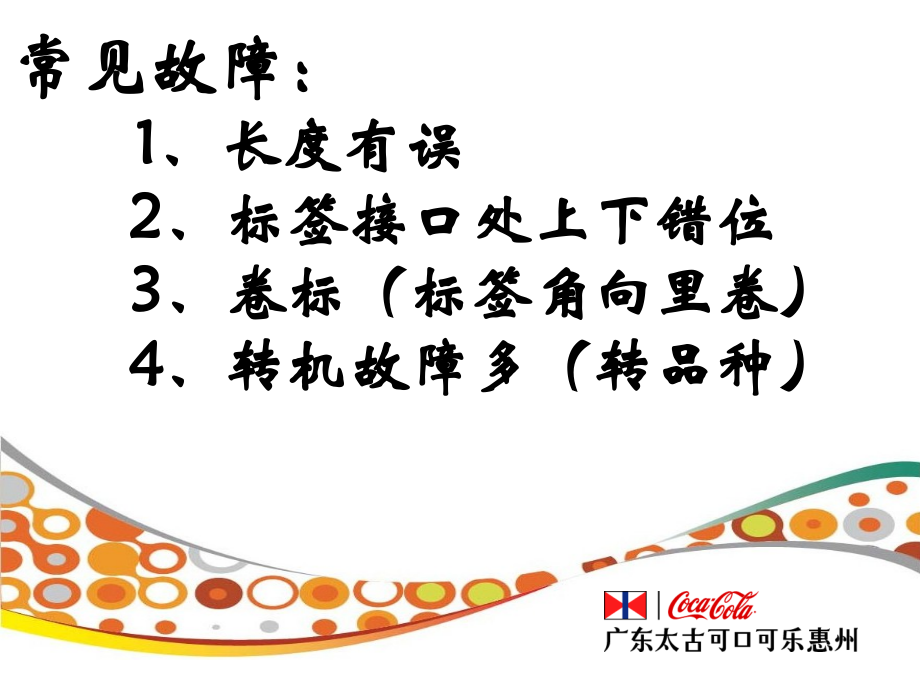

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,贴标机常见故障培训,程坤阁,常见故障：,1,、长度有误,2,、标签接口处上下错位,3,、卷标（标签角向里卷）,4,、转机故障多（转品种）,贴标机示意图,解决方法,（见下图）,一：长度有误解决方法：,1,、确认标签长度是不是跟设定的长度一致，最小标签长度比设定的少两毫米最佳。最大标签长度和最小标 签长度相反设定。一般误差设定在两毫米。设定多了，如标签长度的确是有问题。那么白边就回出来。,2,、确认商标的宽度，实际植是不是在设定的范围内。,3,、在运转的过程中看下商标传感器电眼（,2,）是不是全部照在标签上 ，如稍有点误差，可把轨道边缘（,1,）稍动一下，往上。,4,、保证标盘和抓标鼓，基本平行。标签把吸块覆盖完。上下留出的位置一样多。,5,、保持玛格线在标签剪切点信号峰的中央，且高于其他信号峰不要碰到玛格线,6,、商标颜色、光色和信号加深要调节合适,标签检测装置,1,、轨道边缘（标签平衡调节装置）,2,、商标传感器（切标点检测）,标签减切图（,3,）,玛格线,商标传感器调节区,二、标签接口处上下错位解决方法：,1,、设备的平整度调节好，,2,、真空鼓的吸块（,4,）调整到位，让标有吸正；,3,、绕标板（,5,）调正；,4,、底托（,6,）转速过慢，用黄色 钥匙,MMA-,处方管理里面改正速度,5,、要保持刷子（,2,）的最前端要接触到瓶子（,3,），刷子要平衡，前端尽量要与抓标鼓（,1,）近些。,1,、抓标鼓,2,、刷子,3,、瓶子,4,、真空鼓吸块,5,、绕标板,6,、底托,三、卷标（标签角向里卷）解决方法：,1,、吸块磨损厉害，特别是尾标吸块（,3,）上下了个吸气孔变大，标签在吸气 块（,3,）上面是翘起的，更换吸块,2,、贴标前的吹气管（,1,）打开或气量控制好、吹气的方向与抓标鼓（,2,）垂直。,3,、胶辊的温度太高，涂胶时把标签烧卷，降低胶辊温度。,2,、抓标鼓,1,、吹气管,3,、吸标块,四：转机故障多（转品种）,1,、确认生产规格的转换件，安装到位,2,、确认抓标鼓的吸块已经清洁且正确安装,3,、机器的位置按设备界面要求数据调节，生产中微调,4,、转换完之后在确认一遍，然后手动转动机器，确认无误；调节标签；,5,、手动进瓶，确认胶量、标签质量，自动到规定速度，到取样口确认胶量、标签质量,6,、正常生产一小时之内，每五分钟确认一次贴标的质量,请提问？,未完待续,
