真空电磁启动器安全技术操作规程.doc

上传人:人****来 文档编号:10200653 上传时间:2025-04-26 格式:DOC 页数:3 大小:13.04KB 下载积分:5 金币
下载 相关 举报
真空电磁启动器安全技术操作规程.doc_第1页
第1页 / 共3页

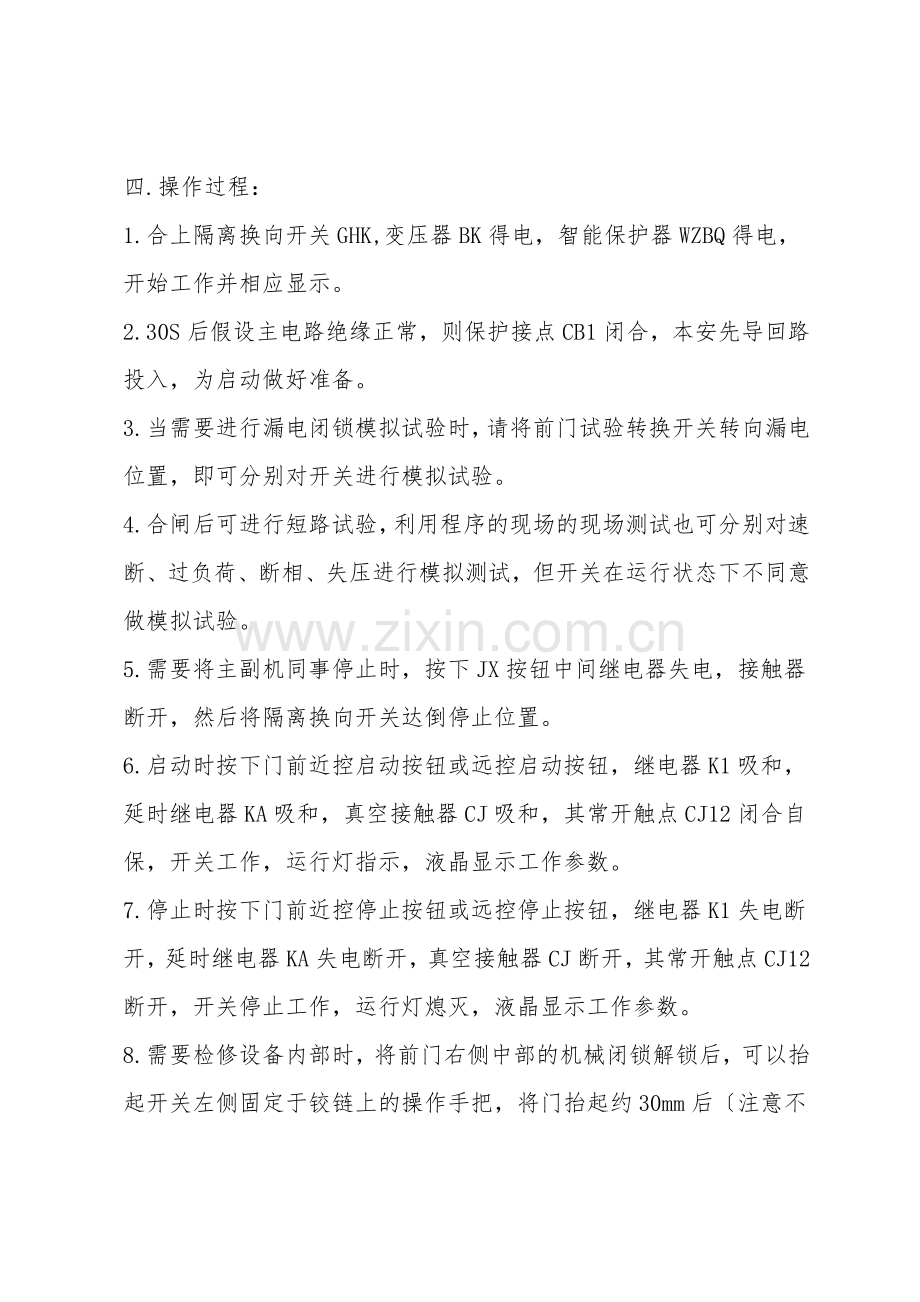

真空电磁启动器安全技术操作规程.doc_第2页
第2页 / 共3页


点击查看更多>>
资源描述
真空电磁启动器安全技术操作规程 1.井下专职电气操作人员及专职电气检修人员必须经过安全规程、操作规程及有关专业技术培训学习,经考试合格,取得操作资格证者,方可操作电气设备。 2.井下电气设备应由专职电气检修人员或专职电气操作人员进行。非专职电气检修操作人员不得擅自操作电气设备。 1.进入硐室或靠近放置电气设备四周之前,要观察硐室或放置电气设备四周有无片帮、淋皮,发现有片帮、淋皮时,用专用撬棍处理后方可进入操作现场。 2.操作人员进入现场时,必须佩戴个人防护用品。 1.检查开关的型号、规格及各电气数据〔电压、电流等级〕是否与实际相符。 2.检查开关有无机械损伤等现象。 3.检查电器元件在运输过程中有无受损或松动〔一次保险、保护器插头等〕。 4.在运输及井下搬运过程中,是否有倒运、翻滚和震动的现象。 四.操作过程: 1.合上隔离换向开关GHK,变压器BK得电,智能保护器WZBQ得电,开始工作并相应显示。 2.30S后假设主电路绝缘正常,则保护接点CB1闭合,本安先导回路投入,为启动做好准备。 3.当需要进行漏电闭锁模拟试验时,请将前门试验转换开关转向漏电位置,即可分别对开关进行模拟试验。 4.合闸后可进行短路试验,利用程序的现场的现场测试也可分别对速断、过负荷、断相、失压进行模拟测试,但开关在运行状态下不同意做模拟试验。 5.需要将主副机同事停止时,按下JX按钮中间继电器失电,接触器断开,然后将隔离换向开关达倒停止位置。 6.启动时按下门前近控启动按钮或远控启动按钮,继电器K1吸和,延时继电器KA吸和,真空接触器CJ吸和,其常开触点CJ12闭合自保,开关工作,运行灯指示,液晶显示工作参数。 7.停止时按下门前近控停止按钮或远控停止按钮,继电器K1失电断开,延时继电器KA失电断开,真空接触器CJ断开,其常开触点CJ12断开,开关停止工作,运行灯熄灭,液晶显示工作参数。 8.需要检修设备内部时,将前门右侧中部的机械闭锁解锁后,可以抬起开关左侧固定于铰链上的操作手把,将门抬起约30mm后〔注意不要过于抬高〕前门即可打开。关门时,用手平提铰链上的手把,转动前门即可关闭〔转动前门时,注意操作手把的抬高度,避免操作手把上部凸轮与铰链顶撞〕。 1.严禁带负荷拉隔离开关,否则会损坏设备。 2.严禁带电打开设备接线腔或前门,否则会造成人员触电。 3.严禁改变本安电路参数,否则会导致设备损坏。 1.设备应放置在无淋水.空气流通.没有腐蚀的环境中。 2.设备运行过程中,应常常检查各紧固螺栓是否牢固,接地是否可靠。 3.定期检查和保养各隔爆面,防止锈蚀。 4.定期检测设备的绝缘。 5.定期试验漏电保护是否可靠。
