1、仪表操作与维护规程 适用范围:本规程适用于压力表、温度表、差压表、液位计、压力变送器、温度变送器、液位变送器 一、仪表的操作规程 1、检查仪表各阀门开启位置是否正常。 2、开启仪表的电源开关流量计结算仪、压力变送器、温度变送器、液位变送器。 3、开关上下游阀门时,应缓慢平稳,避免冲击损坏仪表的零部件,应观察仪表有无卡住现象。 4、不能随意敲击仪表,应检查、验漏仪表的接头和法兰是否泄漏。 5、对仪表的选择应准确测量范围、精度等级、一次元件。 6、定期对各种仪表进行鉴定,保证计量及测量准确。 7、假设仪表不用时,应放空仪表内的管存气、关闭仪表阀门及电源。 2、仪表维护规程序号维护周期设备类型维护内

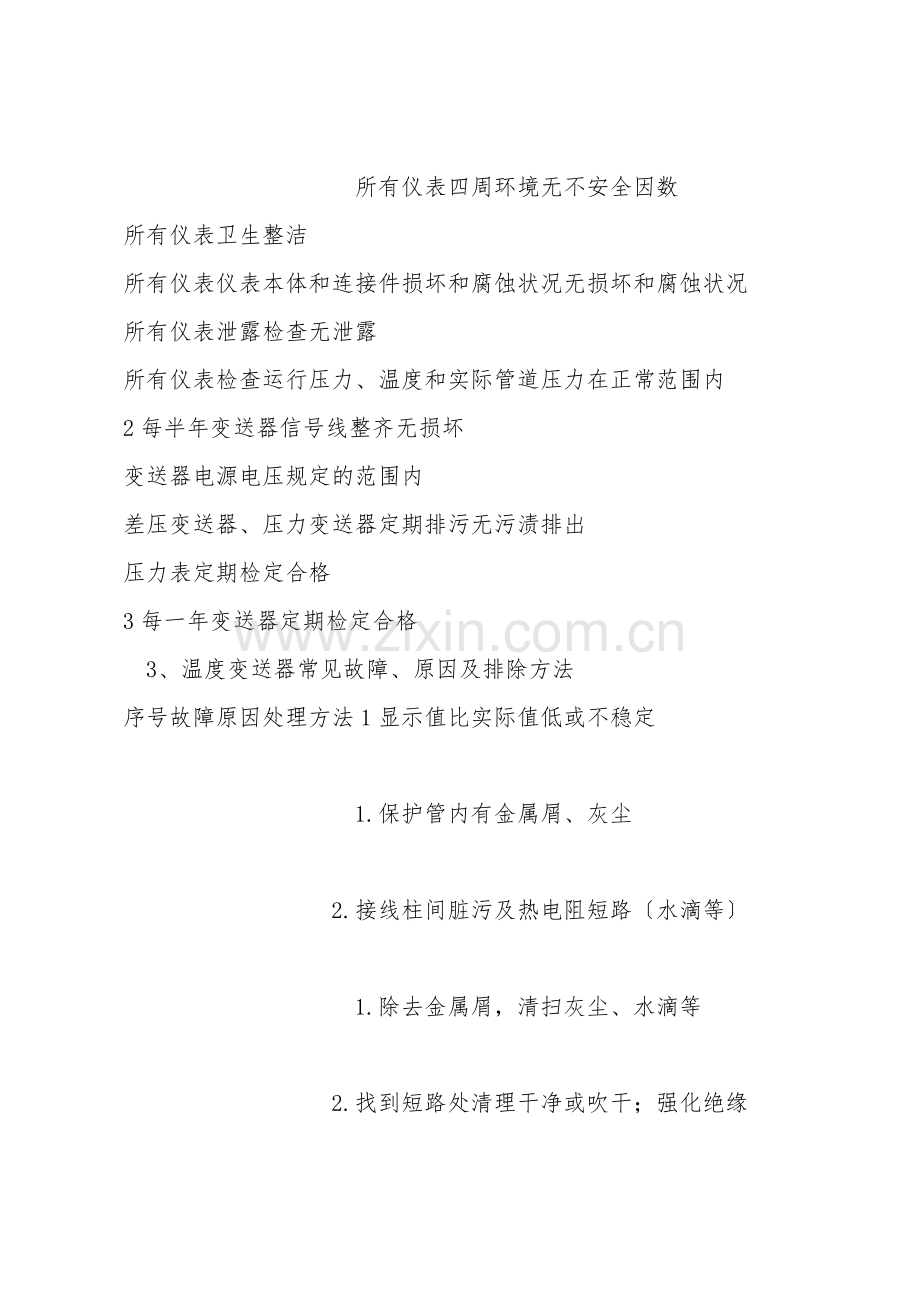

2、容维护标准备注1 每个月 所有仪表四周环境无不安全因数所有仪表卫生整洁所有仪表仪表本体和连接件损坏和腐蚀状况无损坏和腐蚀状况所有仪表泄露检查无泄露所有仪表检查运行压力、温度和实际管道压力在正常范围内2每半年变送器信号线整齐无损坏变送器电源电压规定的范围内差压变送器、压力变送器定期排污无污渍排出压力表定期检定合格3每一年变送器定期检定合格 3、温度变送器常见故障、原因及排除方法序号故障原因处理方法1显示值比实际值低或不稳定 1.保护管内有金属屑、灰尘 2.接线柱间脏污及热电阻短路水滴等 1.除去金属屑,清扫灰尘、水滴等 2.找到短路处清理干净或吹干;强化绝缘 2显示仪表指示无穷大 1. 热电阻或
3、引出线断路 2. 接线端子松开 1. 改换热电阻 2. 拧紧接线螺丝 3阻值随温度关系有变化 热电阻丝材料受腐蚀变质改换热电阻4仪表指示负值 1. 仪表与热电阻接线有错, 2. 热电阻有短路现象 1. 改正接线; 2. 找出短路处,强化绝缘 4、压力表常见故障、原因及排除方法序号故障原因处理方法1压力表无指示 1. 导压管上的切断阀为打开 2. 导压管堵塞 3. 弹簧管接头内污物淤积过多而堵塞 4. 弹簧管裂开1. 打开切断阀 2. 拆下导压管,用钢丝疏通,用气吹干净; 3. 取下指针和刻度盘,拆下机芯,将弹簧管放到清洗盘清洗,并用细钢丝疏通; 4. 改换新压力表 2指针抖动大1. 被测介质压
4、力波动大 2. 压力表的安装位置震动大 3. 高压、低压和平衡阀连接漏气双波纹管差压计 1. 关小阀门开度 2. 固定压力表或取压点;或把压力表移到震动小的地方;也可装减震器。 3. 检查出漏气点并排除 3压力表指针有跳动或呆滞现象指针与表面玻璃或刻度盘相碰有摩擦 矫正指针,加厚玻璃下面的垫圈4压力取掉后,指针不能恢复到零点 负值 1. 指针打弯 2. 指针松动 1. 用镊子矫直 2. 校验后敲紧 5指示偏低 1. 导压管线有泄漏 2. 弹簧管有渗漏 1. 找出泄漏点排除 2. 补焊或改换 5、压力变送器 (差压液位变送器)常见故障、原因及排除方法序号故障原因处理方法1压力信号不稳1.压力源本
5、身是一个不稳定的压力 2. 仪表或压力传感器抗干扰能力不强 3. 传感器接线不牢 4. 传感器本身振动很厉害 5. 变送器敏感部件隔离膜片变形、破损和漏油现象发生 6. 补偿板对壳体的绝缘电阻大 7. 变送器有泄漏 8. 引压管泄漏或堵塞1.稳定压力源 2.紧固接地线 3.紧固传感器接线 4.固定变送器 5.改换传感器 6.减小绝缘电阻 7.检查出泄露部位并排除 8.清洗疏通引压管.排除漏点 2变送器接电无输出1. 接错线仪表和传感器都要检查 2. 导线本身的断路或短路 3. 电源无输出或电源不匹配 4. 仪表损坏或仪表不匹配 5. 传感器损坏1.检查仪表和传感器线路并排除 2.检查断路或短路点并排除 3.改换电源 4.改换仪表
