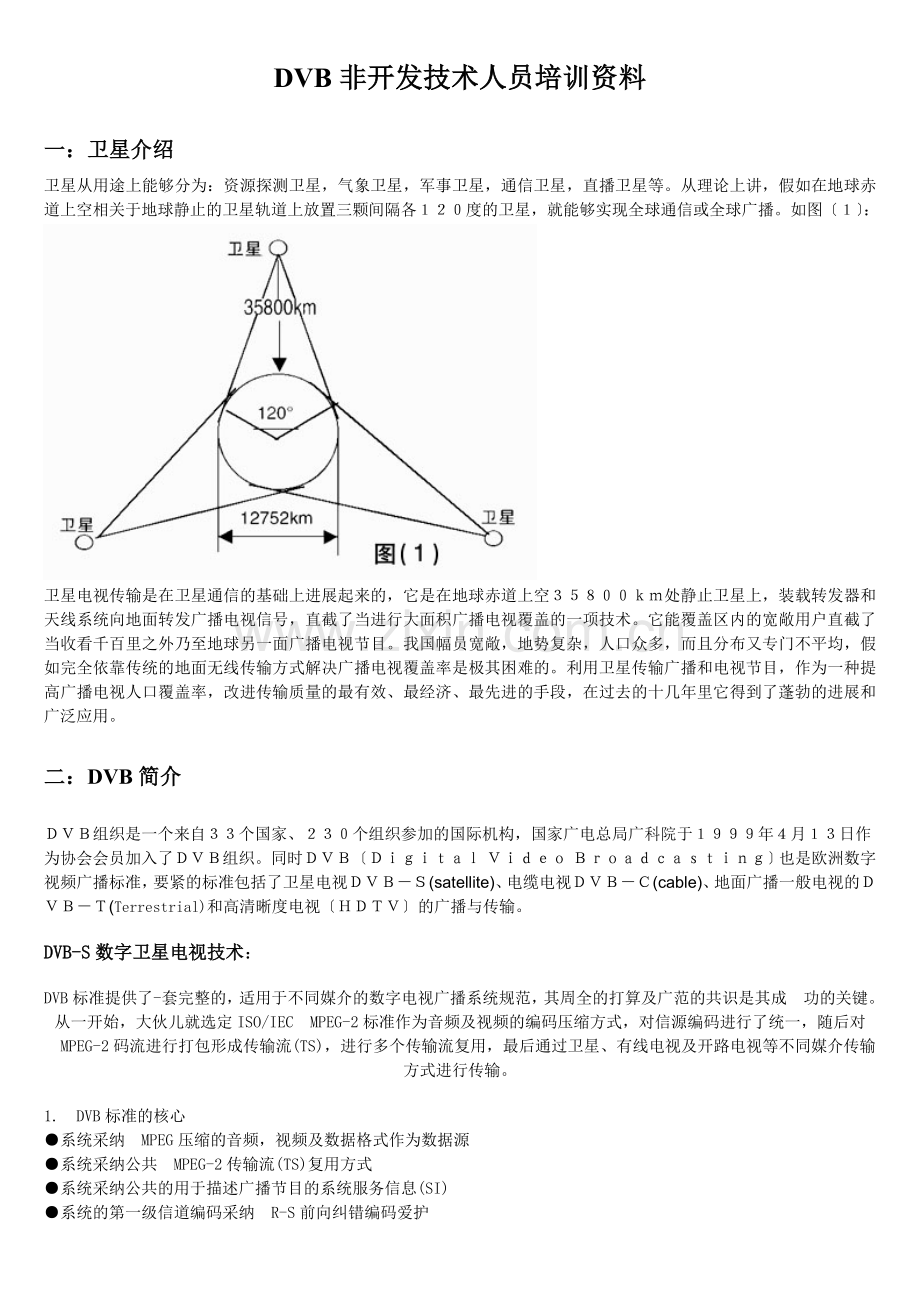

DVB非开发技术人员培训资料

一：卫星介绍
卫星从用途上能够分为：资源探测卫星，气象卫星，军事卫星，通信卫星，直播卫星等。从理论上讲，假如在地球赤道上空相关于地球静止的卫星轨道上放置三颗间隔各１２０度的卫星，就能够实现全球通信或全球广播。如图〔１〕：

卫星电视传输是在卫星通信的基础上进展起来的，它是在地球赤道上空３５８００ｋｍ处静止卫星上，装载转发器和天线系统向地面转发广播电视信号，直截了当进行大面积广播电视覆盖的一项技术。它能覆盖区内的宽敞用户直截了当收看千百里之外乃至地球另一面广播电视节目。我国幅员宽敞，地势复杂，人口众多，而且分布又专门不平均，假如完全依靠传统的地面无线传输方式解决广播电视覆盖率是极其困难的。利用卫星传输广播和电视节目，作为一种提高广播电视人口覆盖率，改进传输质量的最有效、最经济、最先进的手段，在过去的十几年里它得到了蓬勃的进展和广泛应用。

二：DVB简介
ＤＶＢ组织是一个来自３３个国家、２３０个组织参加的国际机构，国家广电总局广科院于１９９９年４月１３日作为协会会员加入了ＤＶＢ组织。同时ＤＶＢ〔Ｄｉｇｉｔａｌ Ｖｉｄｅｏ Ｂｒｏａｄｃａｓｔｉｎｇ〕也是欧洲数字视频广播标准，要紧的标准包括了卫星电视ＤＶＢ－Ｓ(satellite)、电缆电视ＤＶＢ－Ｃ(cable)、地面广播一般电视的ＤＶＢ－Ｔ(Terrestrial)和高清晰度电视〔ＨＤＴＶ〕的广播与传输。
DVB-S数字卫星电视技术：
DVB标准提供了-套完整的，适用于不同媒介的数字电视广播系统规范，其周全的打算及广范的共识是其成 功的关键。从一开始，大伙儿就选定ISO/IEC MPEG-2标准作为音频及视频的编码压缩方式，对信源编码进行了统一，随后对 MPEG-2码流进行打包形成传输流(TS)，进行多个传输流复用，最后通过卫星、有线电视及开路电视等不同媒介传输方式进行传输。
1. DVB标准的核心
●系统采纳 MPEG压缩的音频，视频及数据格式作为数据源
●系统采纳公共 MPEG-2传输流(TS)复用方式
●系统采纳公共的用于描述广播节目的系统服务信息(SI)
●系统的第一级信道编码采纳 R-S前向纠错编码爱护

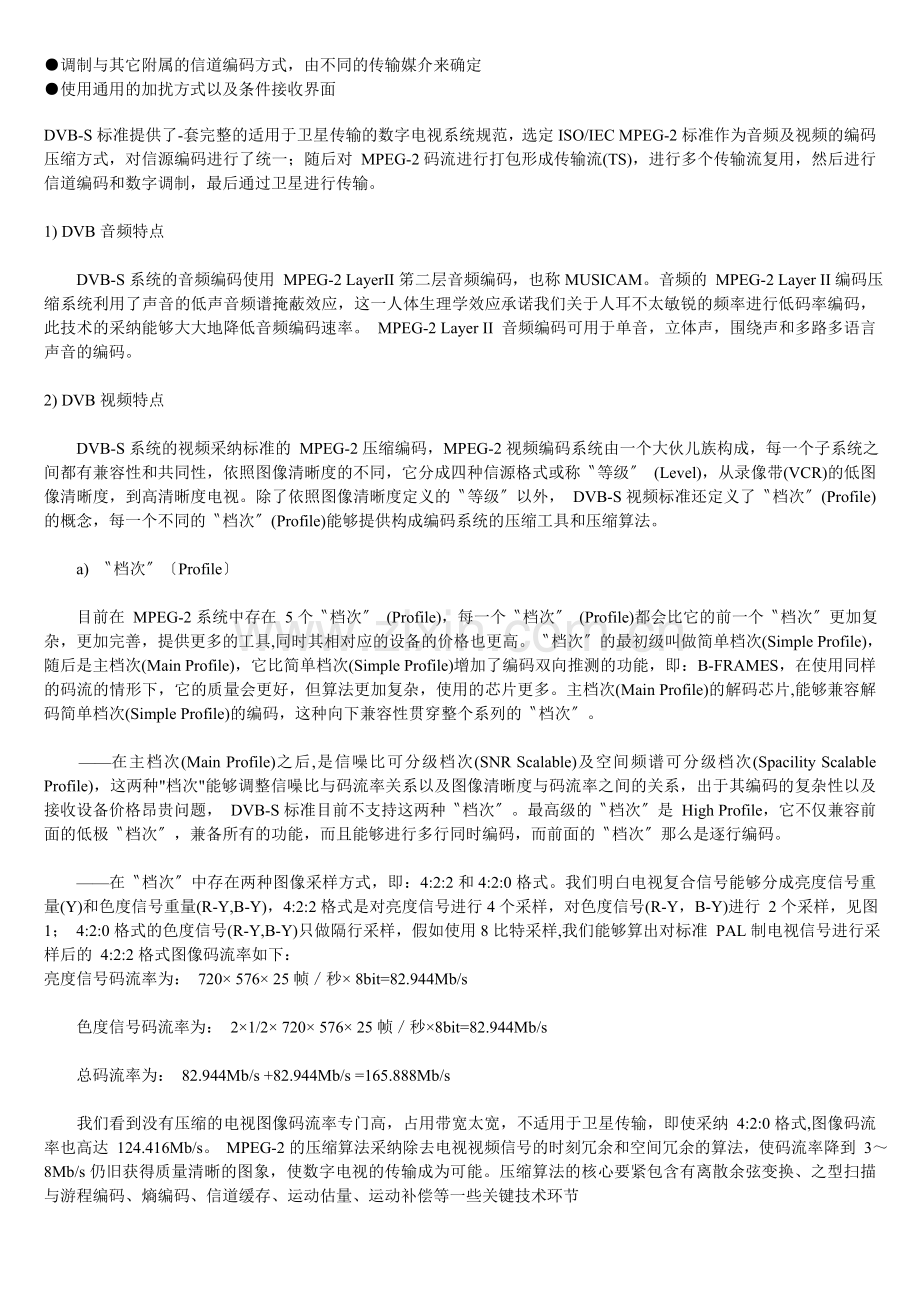

●调制与其它附属的信道编码方式，由不同的传输媒介来确定
●使用通用的加扰方式以及条件接收界面
DVB-S标准提供了-套完整的适用于卫星传输的数字电视系统规范，选定ISO/IEC MPEG-2标准作为音频及视频的编码压缩方式，对信源编码进行了统一；随后对 MPEG-2码流进行打包形成传输流(TS)，进行多个传输流复用，然后进行信道编码和数字调制，最后通过卫星进行传输。

1) DVB音频特点

　　DVB-S系统的音频编码使用 MPEG-2 LayerII笫二层音频编码，也称MUSICAM。音频的 MPEG-2 Layer II编码压缩系统利用了声音的低声音频谱掩蔽效应，这一人体生理学效应承诺我们关于人耳不太敏锐的频率进行低码率编码，此技术的采纳能够大大地降低音频编码速率。 MPEG-2 Layer II 音频编码可用于单音，立体声，围绕声和多路多语言声音的编码。

2) DVB视频特点

　　DVB-S系统的视频采纳标准的 MPEG-2压缩编码，MPEG-2视频编码系统由一个大伙儿族构成，每一个子系统之间都有兼容性和共同性，依照图像清晰度的不同，它分成四种信源格式或称〝等级〞 (Level)，从录像带(VCR)的低图像清晰度，到高清晰度电视。除了依照图像清晰度定义的〝等级〞以外， DVB-S视频标准还定义了〝档次〞(Profile)的概念，每一个不同的〝档次〞(Profile)能够提供构成编码系统的压缩工具和压缩算法。

　　a) 〝档次〞〔Profile〕

　　目前在 MPEG-2系统中存在 5个〝档次〞 (Profile)，每一个〝档次〞 (Profile)都会比它的前一个〝档次〞更加复杂，更加完善，提供更多的工具,同时其相对应的设备的价格也更高。〝档次〞的最初级叫做简单档次(Simple Profile)，随后是主档次(Main Profile)，它比简单档次(Simple Profile)增加了编码双向推测的功能，即：B-FRAMES，在使用同样的码流的情形下，它的质量会更好，但算法更加复杂，使用的芯片更多。主档次(Main Profile)的解码芯片,能够兼容解码简单档次(Simple Profile)的编码，这种向下兼容性贯穿整个系列的〝档次〞。

　　——在主档次(Main Profile)之后,是信噪比可分级档次(SNR Scalable)及空间频谱可分级档次(Spacility Scalable Profile)，这两种"档次"能够调整信噪比与码流率关系以及图像清晰度与码流率之间的关系，出于其编码的复杂性以及接收设备价格昂贵问题， DVB-S标准目前不支持这两种〝档次〞。最高级的〝档次〞是 High Profile，它不仅兼容前面的低极〝档次〞，兼备所有的功能，而且能够进行多行同时编码，而前面的〝档次〞那么是逐行编码。

　　——在〝档次〞中存在两种图像采样方式，即：4:2:2和4:2:0格式。我们明白电视复合信号能够分成亮度信号重量(Y)和色度信号重量(R-Y,B-Y)，4:2:2格式是对亮度信号进行4个采样，对色度信号(R-Y，B-Y)进行 2个采样，见图1； 4:2:0格式的色度信号(R-Y,B-Y)只做隔行采样，假如使用8比特采样,我们能够算出对标准 PAL制电视信号进行采样后的 4:2:2格式图像码流率如下：
亮度信号码流率为： 720× 576× 25帧／秒× 8bit=82.944Mb/s

　　色度信号码流率为： 2×1/2× 720× 576× 25帧／秒×8bit=82.944Mb/s

　　总码流率为： 82.944Mb/s +82.944Mb/s =165.888Mb/s

　　我们看到没有压缩的电视图像码流率专门高，占用带宽太宽，不适用于卫星传输，即使采纳 4:2:0格式,图像码流率也高达 124.416Mb/s。 MPEG-2的压缩算法采纳除去电视视频信号的时刻冗余和空间冗余的算法，使码流率降到 3～8Mb/s仍旧获得质量清晰的图象，使数字电视的传输成为可能。压缩算法的核心要紧包含有离散余弦变换、之型扫描与游程编码、熵编码、信道缓存、运动估量、运动补偿等一些关键技术环节

　　b) 〝等级〞(Level)

　　依照图像节目源的清晰度由低到高的不同， MPEG-2标准分成许多〝等级〞,最低的 Low Level的清晰度是IU-R-BT.601建议的四分之一，即： 352×288×25帧／秒； Main Level是完全符合IU-R-BT.601建议的标准，即：720×576×25帧／秒；High-1440 Level采纳了每行 1440个采样的方法；High Level采纳了更高的每行1920的采样方法。

　　——目前在世界上最常用的 MPEG-2标准是 MP＠ML，即： Main Profile＠Main Level,它是第一代数字卫星电视的基础，节目提供者能够提供 625线质量的节目，图像的长宽比能够是4:3或 16:9; 它的码流率是由节目提供者依照节目质量来选定的，图像质量越高，所需码流率越高，反之那么越低。

　　3) MPEG-2码流复用及服务信息

　　音频、视频及数字信号第一通过 MPEG-2编码器进行数据压缩，通过节目复用器形成差不多码流(ES)，差不多码流通过打包后形成有包头的差不多码流(PES)。代表不同音频、视频信号的 PES流被送人传输复用器进行系统复用，复用后的码流叫做传输流(TS)，传输流中包括多个节目源的不同信号，为了区分这些信号，在系统复用器上需要加入服务信息(SI)，使接收端能够识别不同的节目。

　　3 DVB-S数字卫星电视系统差不多组成

　　发送端分为两部分，一部分为信号形成即信源编码和复用部分〔那个地点只介绍SCPC〕；另一部分为信号传输即信道编码与数字调制部分。

　　1) 信源编码和复用

　　信源编码部分要紧完成模/数和标准变换以及数字压缩功能。模/数和标准变换系统能处理多种不同格式、不同标准并将其变换为单一的、能够进行压缩处理的数字信号；压缩编码部分即是把该数字信号进行压缩，降低其码率，使常规的一条模拟传输通道可传输多路数字电视信号且差不多不降低信号质量；节目复用是指视音频相辅助数据经节目复用器混合成一个数据流，即构成节目数码流，同时加入一些业务用的信息。

　　2) 信道编码和数字调制

　　由于卫星信道中信号衰减专门大，信噪比较低，因此必须牺牲一定的频谱利用率以保证足够的功率利用率，DVB-S系统就采取了两种措施：一是采纳级联的信道编码方案；二是采纳QPSK调制。

　　a) 信道编码

　　数字信号在传输中最重要的是防止误码，因此传输中要在原信源编码序列中以某种方式加入某些作为误差操纵用的数码〔即纠错码〕，以实现自动纠错，从而提高信号传输的可靠性。DVB-S采纳了前向纠错编码〔FEC〕。

　　级联信道编码由RS编码〔里德-索罗门编码〕和卷积码组成。其中RS码也称为外码，码型为RS〔204，188〕，其特点为纠正与本组〔8比特为一组〕有关的误码，对纠正突发性误码专门有效。卷积编码又为内码，码型可于1/2，2/3，3/4，5/6和7/8中选择，选择的标准是在频谱利用率和抗误码性能间权衡，卷积编码除纠正本组的误码以外，也纠正其他组的误码。

　　在RS码与卷积码间为一交错器，采纳卷积交错方案。交错是为解决卷积编码可能产生的连续误码，交错器可将连续误码分散开，使接收端能够有效的纠错，使连续误码可不能超出纠错能力。

　　b) 数字调制

　　四相相移键控〔QPSK〕调制的传输效率高，抗误码性能较优，其调制信号是包络恒定信号，传输信道中的幅度衰减对其性能无阻碍，专门适合卫星信道〔因卫星传输信道衰减专门大〕但其信道利用率不高，仅为0.5Hz/bps。接收端如图3示，天线接收下来的卫星信号(C频段或Ku段)经低噪声放大和下变频变成L频段〔0.9-1.4GHz〕信号，进入综合接收解码器(IRD)，经调谐器和QPSK解调器解调为数字信号(数字流)，此数据流经维特比解码(Viterby)、去交错及R-S解码，对传输中引入的误码进行纠错，然后对此数字流进行去复用，解出的数据流送到MPEG-2视频、音频解码器，通过解压缩、数模变换等处理后输出模拟信号，输出的模拟视频信号能够是重量信号也能够是复合信号。
卫星发送、接收工作过程作一简要的表达。
１.卫星电视节目源
卫星电视节目源通常是由电视中心提供，当上行站与电视中心距离较近时，电视中心以视频方式直截了当把节目送至上行站；当距离较远时，那么以微波或光缆〔或两者皆用，互为备份〕方式送至上行站，(参见图１)。

２．上行发送站
上行站作用是将欲传送的电视及附加信号〔如广播图文等〕通过上行信道送往赤道上空同步地球卫星，现以接收Ｃ波段〔下行频率为３．７～４．２ＧＨｚ〕加以说明。地球站将电视中心送来的光缆和微波信号解调，得到多路视频和音频信号，通过视、音频切换器选出一路优质信号送往视、音频分配器，其输出分成两路相同的信号，分别送往各自的小信号处理单元，对信号进行调制、均衡、变频处理，将基带信号变为６ＧＨｚ的高频信号，经高功率放大后送至馈源，并由上行天线发送至卫星，小信号和高功率放大器一样为两套，经波导开关怀换互为备份，如此可提高可靠性。
３．卫星
 星上一样备有多个转发器，它将接收到的上行信号６ＧＨｚ变为４ＧＨｚ左右的下行频率信号，并进行极化变换，即上行信号如是垂直极化，那么下行信号那么为水平极化信号，反之一样。再经功率放大之后，由卫星上的天线发送到地球上指定的服务地区。例如山东卫视台，它由亚太地区位于赤道上空东径１３４°角〔１３４°Ｅ〕的亚太１Ａ号〔ＡＰＳＴＡＲ－１Ａ〕电视卫星进行转发的，其转发器型号为１０Ｂ，转发下行频率为４．１ＧＨｚ，极化方式为线性垂直极化〔Ｖ〕，卫星服务地区要紧为中国各地。
４．下行地面接收站
下行站能够是大型集体站或个人直截了当接收简易站，一样作为电视接收，只需单向接收即可。其设备较简单，由三部分组成：天线系统、高频头〔室外单元〕和接收机〔室内单元〕。天线由反射面、馈源、极化器、天线指向调整机构及天线基座组成。高频头包括低噪声放大器和下变频器，它将下行接收频率４．１ＧＨｚ〔山东卫视台〕变为９５０～１４５０ＭＨｚ的频率信号〔第一中频〕输入到接收机，接收机再将第一中频信号处理，转变为视、音频信号输出，供用户使用。当电视信号不理想时，还可通过天线操纵单元及驱动操纵电路调整天线方位角和仰角等，使图声达到中意的成效，实现对卫星跟踪遥测的目的〔见图２〕。

 还应补充说明，地面接收能够有多种方式：如直截了当用同轴电缆接收，一样家用卫星电视直截了当接收多采纳这方式；另外，还可把有线电视增补台和无线电视台及卫视台合并，一起用有线电视转送；如距离较远时，也可用微波天线〔发送和接收〕传送卫视信号，(见图３)。

DVB-S现状与展望
在不久的今后，您能够随意选择角度观看竞赛，甚至能将镜头始终锁定在自己喜爱的运动员身上。在数字电视与社会信息化进展论坛上，能够获悉如此振奋人心的好消息，到２００５年光是中央台，至少就能看到３０套左右的付费电视，其中包括各种专业频道、交互电视和高清晰度电视，另外我国将在２０１５年全部采纳收费的数字电视。
三：DVB输出端口介绍：
RF射频端子
RF射频端子是最早在电视机上显现的，原意为无线电射频〔Radio Frequency〕。它是目前家庭有线电视采纳的接口模式。RF 的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后，输出然后在显示设备内部进行一系列分离/ 解码的过程输出成像。由于步骤繁琐且音视频混合编码会互相干扰，因此它的输出质量也是最差的。
RF通常有固定式和可调式，固定式是指频道等参数固定，如3频道或4频道，或3/4频道手动可调，或其它特定的固定频道。
可调式是指频道和其它参数能够通过软件设定，通常在21CH到69CH之间任意设定，频率是471.25MHz〔21CH〕到855.25MHz〔69CH〕,每频道相差8MHz.输出制式也能够设置为PAL-G/I/K 或 NTSC M等。
输出接口目前也有两种，一种是IEC169-2 male/female，还有一种是F型 IEC169-24 female
复合视频接口：Composite Video Broadcast Signal 复合电视广播信号
　　复合视频接口采纳RCA接口，RCA接口是目前电视设备上应用最广泛的接口，几乎每台电视上都提供了此类接口，用于音视频输入。尽管AV接口实现了音频和视频的分离传输，这就幸免了因为音/视频混合干扰而导致的图像质量下降，但由于AV接口传输的仍旧是一种亮度/色度〔Y/C〕混合的视频信号，仍旧需要显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必定会造成色彩信号的缺失，色度信号和亮度信号也会有专门大的机会相互干扰，从而阻碍最终输出的图像质量。
S端子
　　S端子也确实是Separate Video，而〝Separate〞的中文意思确实是〝分离〞。它是在AV接口的基础上将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输，减少影像传输过程中的〝分离〞、〝合成〞的过程，减少转化过程中的缺失，以得到最正确的显示成效。
　　通常显卡上采纳的S端子有标准的4针接口〔不带音效输出〕和扩展的7针接口〔带音效输出〕。S端子相比于AV 接口，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道，在专门大程度上幸免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。
但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C进行传输，然后再在显示设备内解码为Cb 和Cr进行处理，如此多少仍会带来一定信号缺失而产生失真〔这种失真专门小) ，而且由于混合导致色度信号的带宽也有一定的限制。S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它依旧应用最普遍的视频接口。
视频色差输入接口：
目前能够在一些专业级视频工作站/编辑卡专业级视频设备或高档影碟机等家电上看到有YUV YCbCr Y/B-Y/B-Y等标记的接口标识，尽管其标记方法和接头外形各异但差不多上指的同一种接口色差端口( 也称重量视频接口) 。它通常采纳YPbPr 和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。由上述关系可知，我们只需明白Y Cr Cb的值就能够得到G 的值( 即第四个等式不是必要的)，因此在视频输出和颜色处理过程中就统一忽略绿色差Cg 而只保留Y Cr Cb ，这便是色差输出的差不多定义。作为S-Video的进阶产品色差输出将S-Video传输的色度信号C分解为色差Cr和Cb，如此就幸免了两路色差混合解码并再次分离的过程，也保持了色度通道的最大带宽，只需要通过反矩阵解码电路就能够还原为RGB三原色信号而成像，这就最大限度地缩短了视频源到显示器成像之间的视频信号通道，幸免了因繁琐的传输过程所带来的图像失真，因此色差输出的接口方式是目前各种视频输出接口中最好的一种。
欧洲的标准视频接口：SCART
SCART接口传输CVBS信号、隔行RGB信号，通常厂家都把SCART用来传输RGB信号。由于三原色信号分开传输，因此在色度方面表现比S-Video更好。SCART现在只有传输480I/576I隔行信号的标准。
接口定义如下：
Output connector(TV)
Input connector(VCR)

1
Audio right out
1
Audio right out
0.5 Vrms
<=1 kOhm
2

2
Audio right in
0.5 Vrms
>=10 kOhm
3
Audio left (or mono) out
3
Audio left (or mono) out
0.5 Vrms
<=1 kOhm
4
Audio return(GND)
4
Audio return(GND)

5
Blue return〔GND〕
5
Blue return〔GND〕

6

6
Audio left (or mono) in
0.5 Vrms
>=10 kOhm
7
Blue out
7
Blue in
Peak to blanking:0.7V
75 ohm
8
Video status out
8
Video status in
Internal: 0.0...2.0 V
External (16:9): 4.5...7.0 V
External (4:3): 9.5...12.0 V

9
Green return(GND)
9
Green return(GND)

10

10

11
Green out
11
Green in
Peak to blanking:0.7V
75 ohm
12

12

13
Red return(GND)
13
Red return(GND)

14
RGB status return(GND)
14
RGB status return(GND)

15
Red out
15
Red in
Peak to blanking:0.7V
75 ohm
16
RGB status out
16
RGB status in
CVBS: 0.0...0.4 V
RGB: 1.0...3.0 V
Red return
17
Sync return(GND)
17
Sync return(GND)

18
Sync return(GND)
18
Sync return(GND)

19
Sync (composite video) out
19
Sync (composite video) out
White to sync: 1.0 V
75 ohm
20

20
Sync (composite video) in
White to sync: 1.0 V
75 ohm
21
Shield(GND)
21
Shield(GND)

DVI输入接口：
DVI接口要紧用于与具有数字显示输出功能的运算机显卡相连接，显示运算机的RGB信号。DVI〔Digital Visual Interface〕数字显示接口，是由1998年9月，在Intel开发者论坛上成立的数字显示工作小组〔Digital Display Working Group简称DDWG〕，所制定的数字显示接口标准。
    DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采纳数字格式传输，保证了主机到监视器的传输过程中数据的完整性〔无干扰信号引入〕，能够得到更清晰的图像。

数字音频接口：SPDIF
SPDIF写法应是S/PDIF，是 SONY/PHILIPS Digital Interface 的缩写。SPDIF制定于80年代。能够传输PCM、AC3、DTS 等数字音频信号。
SPDIF从传输介质上来分为同轴和光纤两种，事实上它们可传输的信号是相同的，只只是是载体不同，接口和连线外观也有差异。但光信号传输是今后流行的趋势，其要紧优势在于无需考虑接口电平及阻抗问题，接口灵活且抗干扰能力更强。
SPDIF输出在菜单中有开关：ON/FF。假如选择了OFF，那么没有输出。
串行通信端口：RS232
用来软件升级
〔1〕RS-232串行接口
管脚定义
RS-232物理接口标准可分成25芯和9芯D型插座两种，均有针、孔之分。其中TX〔发送数据〕、RX〔同意数据〕和GND〔信号地〕是三条最差不多的引线，就能够实现简单的全双工通信。DTR〔数据终端就绪〕、DSR〔数据预备好〕、RTS〔要求发送〕和CTS〔清除发送〕是最常用的硬件联络信号。
RS232接口中DB9、DB25管脚信号定义
9针 25针 信号名称 信号流向 简称 信号功能
3 2 发送数据 DTE —>DCE TxD DTE发送串行数据
2 3 接收数据 DTE <—DCE RxD DTE同意串行数据
7 4 要求发送 DTE —>DCE RTS DTE要求切换到发送方式
8 5 清除发送 DTE <—DCE CTS DCE已切换到预备同意
6 6 数据设备就绪 DTE <—DCE DSR DCE预备就绪能够同意
5 7 信号地 GND 公共信号地
1 8 载波检测 DTE <—DCE DCD DCE已同意到远程载波
4 20 数据终端就绪 DTE —>DCE DTR DTE预备就绪能够同意
9 22 振铃指示 DTE <—DCE RI 通知DTE，通讯线路已接通
按照RS232标准，传输速率一样不超过20kbps，传输距离一样不超过15M。实际使用时通信速率最高可达115200bps。

RS232串行接口差不多接线原那么

设备之间的串行通信接线方法，取决于设备接口的定义。设备间采纳RS232串行电缆连接时有两类连接方式：
直通线：即相同信号〔Rxd对Rxd、Txd对Txd〕相连，用于DTE〔数据终端设备〕与DCE〔数据通信设备〕相连。如运算机与MODEM〔或DTU〕相连。
交叉线：即不同信号〔Rxd对Txd、Txd对Rxd〕相连，用于DTE与DTE相连。如运算机与运算机、运算机与采集器之间相连。
RS232的三种接线方式
三线方式：即两端设备的串口只连接收、发、地三根线。一样情形下，三线方式即可满足要求，如监控主机与采集器及大部分智能设备之间相连。
简易接口方式：两端设备的串口除了连接收、发、地三根线外，另外增加一对握手信号〔一样是DSR和DTR〕。具体需要哪对握手信号，需查阅设备接口说明。
完全口线方式：两端设备的串口9线全接。
此外，有些设备尽管需要握手信号，当并不需要真正的握手信号，能够采纳自握手的方式。

我们常用的是2，3交叉，5和5相连和2，3，5相连两种接线方式。
① V＋和V－引脚电压分别超过＋8V和-8V
② R1IN脚±12V的脉冲信号
③ R1OUT脚＋5V信号。
④ T1IN脚＋5V信号。
⑤ T1OUT脚±12V的脉冲信号。
0/12V
0/12v是靠接收机单独给开关提供的12v电压的有无，来操纵继电器的开启选择信号。
输出DC12V，用于
四 如何使用DVB
DVB-S的使用：
在接收卫星电视节目时，第一必须先搞清所要接收频道的接收参数，这也是接收数字卫视成败的一个重要环节。
一．本振频率：C波段 5150MHz;Ku波段：Universal,9750,10750，11300，10600MHz等，那个频率确实是天线上的LNB的本振频率。在LNB上都有标示。
二、下行频率。下行频率是指卫星电视信号从卫星转发器传送到地面接收站的频率。寻星时最好能得到频道运营商公布的下行频率，如不能也可到有关专业报刊或网站中查询。
三、极化方式〔Polarization〕。极化复用，即同一个频率能够传输两套不同极化的信号。卫星接收天线的极化方式有两类：一种是线极化，一种是圆极化。其中在线极化方式下又分为水平极化和垂直极化；在圆极化方式下又分左旋圆极化和右旋圆极化。水平极化和垂直极化对应的电压分别是18V和13V。水平极化天线接收水平极化波，垂直极化天线接收垂直极化波，两者互不干扰，如此就能够实现极化复用，即同一个频率能够传输两套不同极化的信号。
四、符码率(symbol rate)。符码率的大小与传输图像的质量有关。符码率越大，图像传输的速率越大，图像质量也越高，承诺的节目量也越大。频道运营商通过码率的设置和分配，满足不同的画质要求。
大伙儿能够到 lyngsat 中查到现有卫星的以上参数。
通过设置以上参数差不多能够搜索出卫星电视节目。菜单格式一样如下：
Antenna Setup:
Satellite: HOTBIRD
LNB Type: 5150/Universal
LNB POWER: 13/18V
22KHz: ON/OFF
LNB Dish: Fixed/Move
DisEqc: OFF

Auto Scan:
Satellite: HOTBIRD
TP Freq: 10.719G(V)
Scan Mode: ALL
Network Search: ON/OFF
DVB-T的使用：
DVB-T的天线和DVB-S不同，信号的传输方式也不同，它是通过地面发射站发射传输，和现在电视的传输方式不同的是传输的信号不一样。
接收机通过拉杆天线能够将信号收下。广泛的用在家庭和移动的设备中，如汽车等。
在搜索节目时它和现在的电视的使用差不多相同：
INSTALLATION菜单：
MUX
MHz
TXmod
C.R
Const
G.L
2
50.5

3

5
177.5

12
226.5

21
474

69
855

能够自动搜索〔全部频道〕，也能够手动选择某个或多个频道搜索。
DVB-C的使用：
DVB-C是通过有线来传输信号。
1． 选定特定频率或全部频率。
2． 符码率：6875。
3． QAM：64QAM。

频道编辑功能：喜爱，锁定，删除等。

五：我们公司产品的特点：

1． 方案：包括ST，NEC，Cheertek〔其乐达〕, Conexant〔科胜讯〕, LSI, Haier〔海尔〕等。
2． 面板的兼容性：我们有多款外型的面壳，同一个面壳能够配不同电子原理图的面板，相同原理图的不同面板能够配不同外型的面壳。
3． 公司产品命名规那么：
A．3位数字：DT X1 X2 X3 X4YX5
第一为数字X1：1，2，3，代表DVB-S的FTA〔free to air〕机
4代表DVB-S的CI机
5代表DVB-T机
6代表DVB-C机
7代表工程机
8代表PVR机
9代表DVB卡
第二三位数字X2X3：序号
后两位字母X4X5：代表客户，相同的机器给不同的客户那么以此区别。
B．4位数字的命名：
DT X1 X2 X3 X4X5 X6X7
X1：产品系列号, 一个大写英文字母表示:
C：DVB-C系列
S：DVB-S系列
T：DVB-T/DMB系列
I：IPTV系列
A：ATSC 系列
X2：方案识别号，用一位阿拉伯数字表示
1：CHEERTEK，HAIER〔其乐达，海尔〕
2：NEC，LSI
3：CONEXANT，IBM
4，5，6，7：ST
8：ATI
X3：产品分类号，用一位阿拉伯数字表示
1，2，3，5：FTA
4，6：CA/CI
7：工程机
8：PVR
9：数据卡
X4X5：顺序号
X6X7：表示客户

例:DTS4320 是一款ST方案的FTA DVB-S机器型号.

4． 测试信号源：
DVB-S：安装天线，一样用到C 波段：AsiaSat 3S at 105.5°E ；Ku波段：Sinosat 1 at 110.5°E。一定要记住至少一个TP的参数。3S :Hunan TV:4082 H 4420; Sinosat :CETV-1 12622 V 32553.测试带CA和CI的机器时，要求用Sinosat 1号。
DVB-C：PC带码流播放卡；QAM调制器〔注意频段要和码流一致〕。
DVB-T：PC带码流播放卡；COFDM调制器。或PC加带COFDM调制的码流播放卡。

六：名词定义：

1． 上行频率：指发射站把信号发射到卫星的频率。
2． 转发器：指卫星上用于接收地面发射来的信号，并对该信号进行放大，再以另一个频率向地面进行发射的设备。
3． 下行频率：指卫星向地面发射信号所使用的频率。
4． 符号率：指数据传输的速率，与信号的比特率及信道的参数有关。单位MB/S
5． MPEG-2：是一种动态音视频信号的压缩传输标准〔Moving Picture Experts Group〕， MPEG-2标准是针对标准数字电视和高清晰度电视在各种应用下的压缩方案和系统层的详细规定。
6． DVB：Digital Video Broadcasting数字视频广播.
7． DiSEqC: Digital Satellite Equipment Control.数字卫星设备操纵。有DiSEqC1.0，DiSEqC1.2等。
DiSEqC1.0常用于操纵多入一出的中频切换器的操纵；
DiSEqC1.1是1.0的扩充版本；
DiSEqC1.2那么加入驱动并操纵推动杆或极轴座的功能；
DiSEqC2.0用就具有双向操纵的功能，外设就会有信息传回数字卫星电视接收机。
8． CI：Common Interface。通用接口，.
9． CA：conditional access条件接收，目前有荷兰爱迪德(IRDETO)公司的M_Crypt系统和π_s ys系统，法国电信(France Telecom)公司的Viaccess系统，英国NDS公司的NDS系统，法国Canal+公司的Mediaguard系统，以及Nagra系统等。国内要紧有清华同方、中视联〔与Philips合资〕、算通科技等。
数字电视的条件接收系统运用各种数字技术通过对节目的加扰处理，使只有授权用户才能收看被加扰节目，从而保证运营商的利益，保证数字电视进展。
10． Teletext:图文电视。随同电视信号同时传输能够在电视屏幕上显示的文字和图象，利用电视信号中的帧消隐时刻传输。
11． NVOD: Near Video On Demand.准视频点播。
12． EPG：Electronic program guide.电子节目指南。
13． LNB: Low Noise Block Converter. LNB的作用是将卫星下行射频信号变频为卫星接收能够接收的L波段 950MHZ-1450MHZ.并将信号放大。
七：技术规格书的说明：
数字卫星电视接收机技术规格书
一．一样技术参数
1、 符合 DVB ETSI/EN300421标准
2、 MPEG-2 MP@ML 解码
3、 支持14V/18V，22KHz，0~12V开关
4、 SCPC/MCPC、C/KU波段兼容
5、NTSC/PAL制式自动识别和转换及固定PAL制和NTSC制输出〔通过MENU设置〕

二． 功能
OSD菜单语言：英、法、德、阿拉伯、印尼、俄、土耳其、意大利、中文〔简体、繁体〕、波斯
频道数：2500个可编辑的电视节目和1500个可编辑的广播节目
通过RS-232C口实现软件升级
自动搜索频道
喜好频道
全功能遥控
LED显示：４位
密码锁功能
定时开关机功能：设置时刻可变
关机经历
C/Ku波段兼容
LNB电压开关
22KHz信号及开关
DiSEqC：标准DiSEqC 1.0、DiSEqC1.2
0/12V开关
音量操纵
静音模式
PIG功能
主电源开关
自动储备
断电经历
频道编号交换
EPG〔电子节目指南〕
TELETEXT〔图文电视〕
LNB短路自动爱护
频道切换时刻小于1.5秒

接口：
高频头接口：LNB IN 、LOOP OUT
调制器接口：ANT IN 、TV OUT
视频接口：VIDEO OUT
音频接口：AUDIO L OUT、AUDIO R OUT
SCART接口：TV SCART、 VCR SCART
RS232接口：1个标准RS232C口
SKEW接口：地、+12V、PWM输出端

三． 技术指标
n 总体性能参数
1、 输入频率范畴： 950~2150MHz
2、 输入电平范畴： -60~-25dBm
3、 输入反射损耗： ≥7dB
4、 预选频道数： ≥50
5、 噪声系数： ≤15dB
6、 镜象干扰抑制比： ≥40dB
7、 解调门限〔Eb/No〕： ≤5.5dB FEC=3/4
≤4.5d
