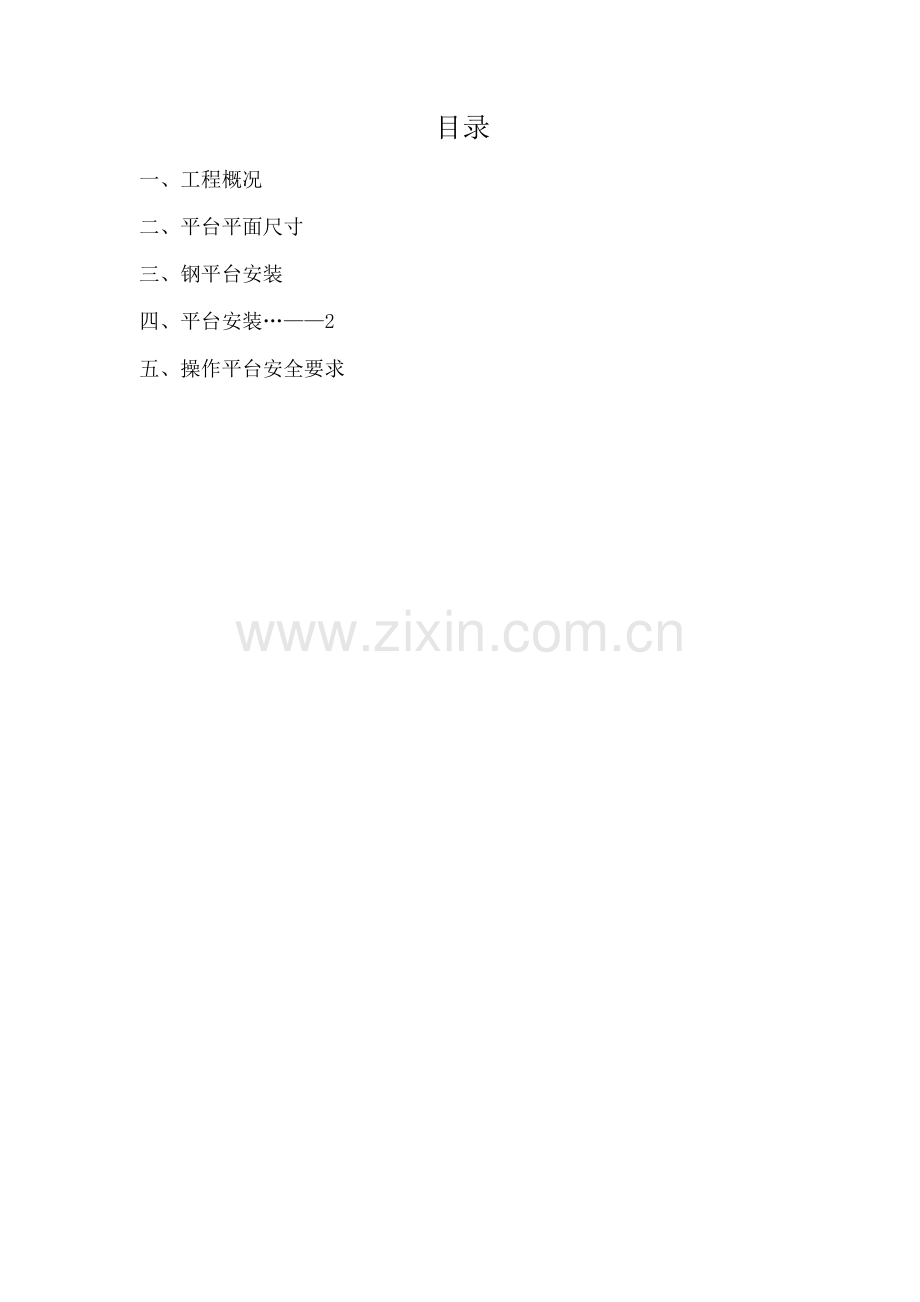

目录
一、工程概况
二、平台平面尺寸
三、钢平台安装
四、平台安装…——2
五、操作平台安全要求

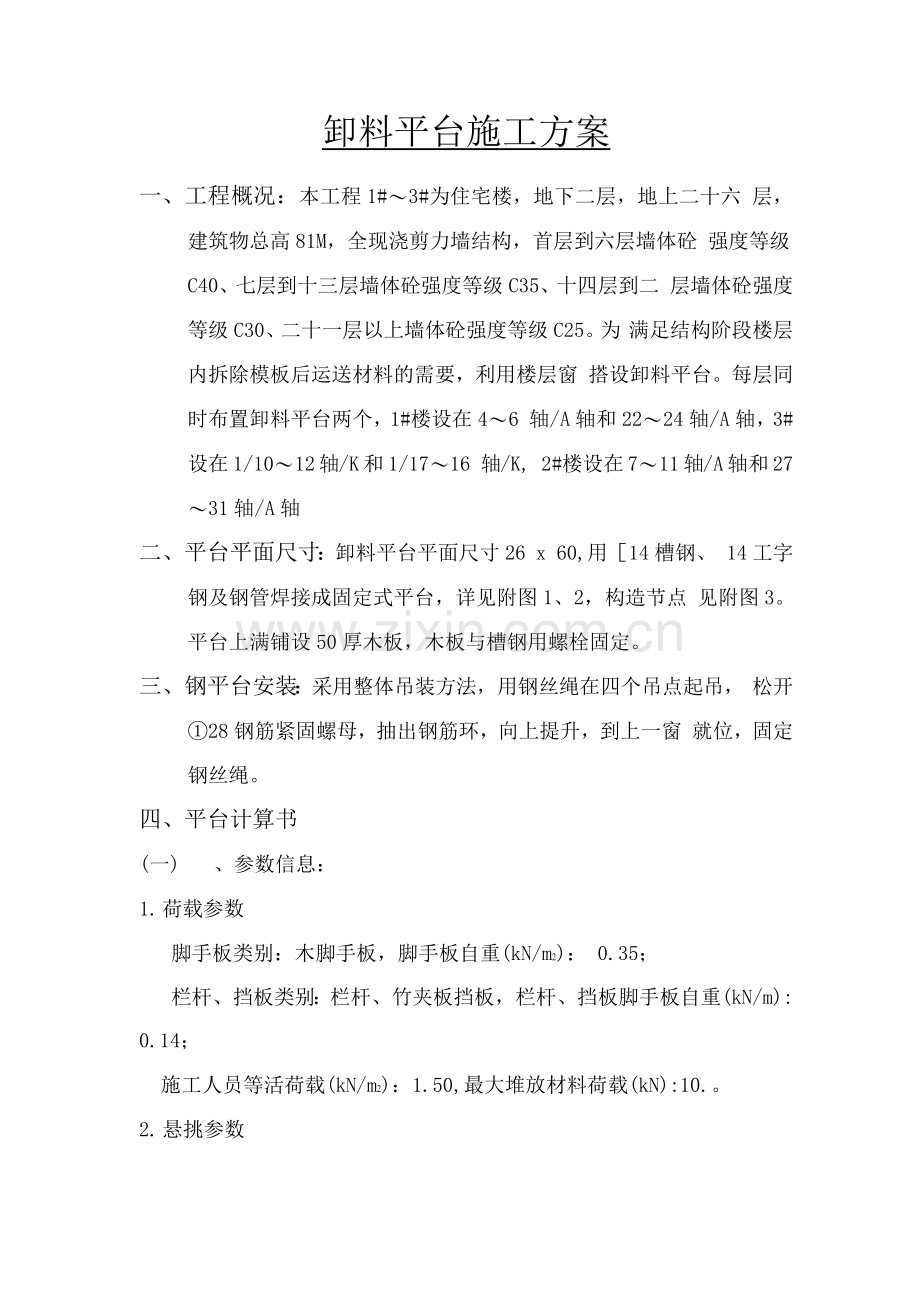

卸料平台施工方案
一、工程概况：本工程1#〜3#为住宅楼，地下二层，地上二十六 层，建筑物总高81M，全现浇剪力墙结构，首层到六层墙体砼 强度等级C40、七层到十三层墙体砼强度等级C35、十四层到二 层墙体砼强度等级C30、二十一层以上墙体砼强度等级C25。为 满足结构阶段楼层内拆除模板后运送材料的需要，利用楼层窗 搭设卸料平台。每层同时布置卸料平台两个，1#楼设在4〜6 轴/A轴和22〜24轴/A轴，3#设在1/10〜12轴/K和1/17〜16 轴/K, 2#楼设在7〜11轴/A轴和27〜31轴/A轴
二、平台平面尺寸：卸料平台平面尺寸26 x 60,用［14槽钢、 14工字钢及钢管焊接成固定式平台，详见附图1、2，构造节点 见附图3。平台上满铺设50厚木板，木板与槽钢用螺栓固定。
三、钢平台安装：采用整体吊装方法，用钢丝绳在四个吊点起吊， 松开①28钢筋紧固螺母，抽出钢筋环，向上提升，到上一窗 就位，固定钢丝绳。
四、平台计算书
(一) 、参数信息：
1. 荷载参数
脚手板类别：木脚手板，脚手板自重(kN/m2)： 0.35；
栏杆、挡板类别：栏杆、竹夹板挡板，栏杆、挡板脚手板自重(kN/m): 0.14；
施工人员等活荷载(kN/m2)：1.50,最大堆放材料荷载(kN):10.。
2. 悬挑参数
内侧钢绳与墙的距离(m): 3.50，外侧钢绳与内侧钢绳之间的距离 (m): 0.50;
上部拉绳点与悬挑梁墙支点的距离(m): 4.;
钢丝绳安全系数K： 7.，悬挑梁与墙的接点按铰支计算；
预埋件的直径(mm)： 20.。
只对外侧钢绳进行计算；内侧钢绳只是起到保险作用，不进行计 算。
3. 水平支撑梁
主梁材料类型及型号：14号工字钢；
次梁材料类型及型号：14a号槽钢槽水平；
次梁水平间距ld(m)： 0.50,建筑物与次梁的最大允许距离le(m)： 0.20。
4. 卸料平台参数
水平钢梁(主梁)的悬挑长度(m)： 4.50,水平钢梁(主梁)的锚固
长度(m)： 1.50；
平台计算宽度(m)： 2.60。
(二) 、次梁的验算：
次梁选择14a号槽钢槽水平，间距0.5m，其截面特性为：
面积 A=18.51cm2 ；惯性距 I =563.7cm4 ；转动惯量 W=80.5cm3；
回转半径 i =5.52cm；截面尺寸：b=58mm,h=140mm,t=9.5mm。
1. 荷载计算
(1)脚手板的自重标准值：本例采用木脚手板，标准值为0.35kN/m2；
Q1 = 0.35 x 0.50= 0.18kN/m；
(2)最大的材料器具堆放荷载为10.kN,转化为线荷载：
Q2 = 10./ 4.50/ 2.60 次 0.50= 0.43kN/m;
⑶槽钢自重荷载Q3= 0.14kN/m;
经计算得到静荷载设计值q = 1.2x(Q+Q+Q) = 1.2x (0.18+0.43+0.14) = 0.89kN;经计算得到 活荷载设计值P = 1.4 x 1.50 x 0.50 x 2.60= 2.73kN。
2. 内力验算
内力按照集中荷载P与均布荷载q作用下的简支梁计算，计算简图 如下：

最大弯矩M的计算公式为:
经计算得到，最大弯矩M = 0.89 x 2.602。
3. 抗弯强度验算
次梁应力：
其中 Y --截面塑性发展系数，取1.05;
[f]--钢材的抗压强度设计值，[f] = 205. N/mm2； 次梁槽钢的最大应力计算值。
=2.53 x 103/(1.05 x 80.50)=29.93 N/mm2；
次梁槽钢的最大应力计算值。=29.928 N/mm2小于次梁槽钢 的抗压强度设计值[f]=205 N/mm2，满足要求!
4. 整体稳定性验算
其中，巾b--均匀弯曲的受弯构件整体稳定系数，按照下式计 算：
r 570^ 235
经过计算得到 巾「570 x 9.50 x 58. x 235/(2.60 x 140. x 235.0)=0.86;
由于eb大于0.6,按照下面公式调整：
位;=1.07-^^ <1.0
得到巾「0.743;
次梁槽钢的稳定性验算。=2.53 x 103/(0.743 x 80.5)=42.28 N/mm2;
次梁槽钢的稳定性验算。=42.284 N/mm2小于 次梁槽钢的抗 压强度设计值[f]=205 N/mm2，满足要求!
(三) 、主梁的验算：
根据现场实际情况和一般做法，卸料平台的内钢绳作为安全储备 不参与内力的计算。
主梁选择14号工字钢，间距0.5m，其截面特性为：
面积A=21.5cm2;惯性距I =712cm4;截面抵抗矩W=102cm3； 回转半径 i =5.76cm;截面尺寸，b=80mm,h=140mm,t=9.1mm;
1. 荷载验算
(1)栏杆与挡脚手板自重标准值：本例采用栏杆、竹夹板挡板， 标准值为0.14kN/m;
Q1 = 0.14kN/m;
(2)槽钢自重荷载Q=0.17kN/m
2
静荷载设计值 q = 1.2 x (Q1+Q2) = 1.2x (0.14+0.17)= 0.37kN/m;
次梁传递的集中荷载取次梁支座力P = (0.89 x 2.60+2.73)/2=2.53kN;
2. 内力验算

2.53kN
2.53kN
2.53kN
2.53kN
2.53kN
l
2.53kN
0.3 /
1
2.53kN
<.N/m
2.53kN
2.53kN
2.53kN

5
40

悬挑卸料平台水平钢梁计算简图

7.01
4.心如.如
\.77\1.59
1j
2.710-943 成危;皿—
6.36沮
2.53
9.079.25
9.90- .972

悬挑水平钢梁支撑梁剪力图(kN)

悬挑水平钢梁支撑梁弯矩图(kN.m)

悬挑水平钢梁支撑梁变形图(mm)
卸料平台的主梁按照集中荷载P和均布荷载q作用下的连续梁计 算，由矩阵位移法，得到：
R[1] = 15.141 kN;
R[2] = 11.777 kN;
最大支座反力为Rmax=15.141 kN;
最大弯矩 Mmax=10.186 kN.m;
最大挠度V=11.282 mm。
3. 抗弯强度验算

其中 y x --截面塑性发展系数，取1.05;
[f]--钢材抗压强度设计值，[f] = 205. N/mm2;
主梁槽钢的最大应力计算值。
=1.02 x 107/1.05/1020.0+1.51 x 104/2150.0=102.151 N/mm2;
主梁槽钢的最大应力计算值102.151 N/mm2小于 主梁槽钢的 抗压强度设计值[f]=205. N/mm2,满足要求！
4. 整体稳定性验算

其中巾b--均匀弯曲的受弯构件整体稳定系数，查表《钢结构 设计规范》(GB517-23)附录B得到：巾「0.99
由于 J大于0.6,应按照下面公式调整：
勤=1.07 -<1.0
可得巾b=0.785;
主梁槽钢的稳定性验算
。=1.02 x 107/(0.785 x 1020.)=127.19 N/mm2；
主梁槽钢的稳定性验算。=127.19 N/mm2小于[f]=205., 满足要求！
(四) 、钢丝拉绳的内力验算：
水平钢梁的垂直支坐反力七和拉钢绳的轴力R”按照下面计算，
RC_ = Rosine,
其中RC,--水平钢梁的垂直支坐反力(kN);
Ryi --拉钢绳的轴力(kN);
0 ,--拉钢绳的轴力与水平钢梁的垂直支坐反力的夹角；
sin 0, = Sin (ArcTan (4/(0.5+3.5)) = 0.707;
根据以上公式计算得到外钢绳的拉力为：R” = RC, / sin0「
Rv1 = 15.141 / 0.707 = 21.41 kN;
(五) 、钢丝拉绳的强度验算：
钢丝拉绳(斜拉杆)的轴力R取最大值进行验算，为21.41kN; U
如果上面采用钢丝绳，钢丝绳的容许拉力计算公式：
其中[F]--钢丝绳的容许拉力(kN); g
F --钢丝绳的钢丝破断拉力总和(kN);
计算中近似取F=0.5d2, d为钢丝绳直径(mm);
a --钢丝绳之间的荷载不均匀系数，对6x19、6 x
37、6 x 61钢丝绳分别取0.85、0.82和0.8;
K --钢丝绳使用安全系数。
计算中［F］取21.413kN, a=0.82,K=7，得到：d=19.1mm。 g
钢丝绳最小直径必须大于20mm才能满足要求！
（六）、钢丝拉绳拉环的强度验算：
取钢丝拉绳（斜拉杆）的轴力最大值R进行计算作为拉环的拉力N U
为：
N=R =21413・238N。 U
拉环强度计算公式为：
其中，［f］为拉环钢筋抗拉强度，按照《混凝土结构设计规范》 所述在物件的自重标准值作用下，每个拉环按2个截面计算的。 拉环的应力不应大于50N/mm2，故拉环钢筋的抗拉强度设计值 ［f］=50.0N/mm2；
所需要的拉环最小直径D=［21413.2 x 4/（3.142 x 50. x 2）］1/2=23.4mm。
五、操作平台安全要求：
1、卸料平台的上部拉结点，必须设于建筑物上，不得设置在脚手架等 施工设备上；
2、制作完后须经验收合格后，方可使用。每次进行拆装前后，安全 员验收合格后方可使用。
3、卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，建筑物锐角 围系钢丝绳处应加补软垫物，平台外应略高于内；
4、卸料平台左右两侧必须装置固定的防护栏，高度1.5米；平台堆 料荷载不得超过1t。
5、卸料平台吊装，需要横梁支撑点电焊固定，接好钢丝绳，经过检 验后才能松卸起重吊钩；
6、卸料平台使用时，应有专人负责检查，发现钢丝绳有锈蚀损坏应
及时调换，焊缝脱焊应及时修复；
7、操作平台上应显著标明容许荷载，人员和物料总重量严禁超过设 计容许荷载，配专人监督。
8、安装时墙体砼的强度必须达到设计强度的80%。文档来源网络，版权 归原作者。
