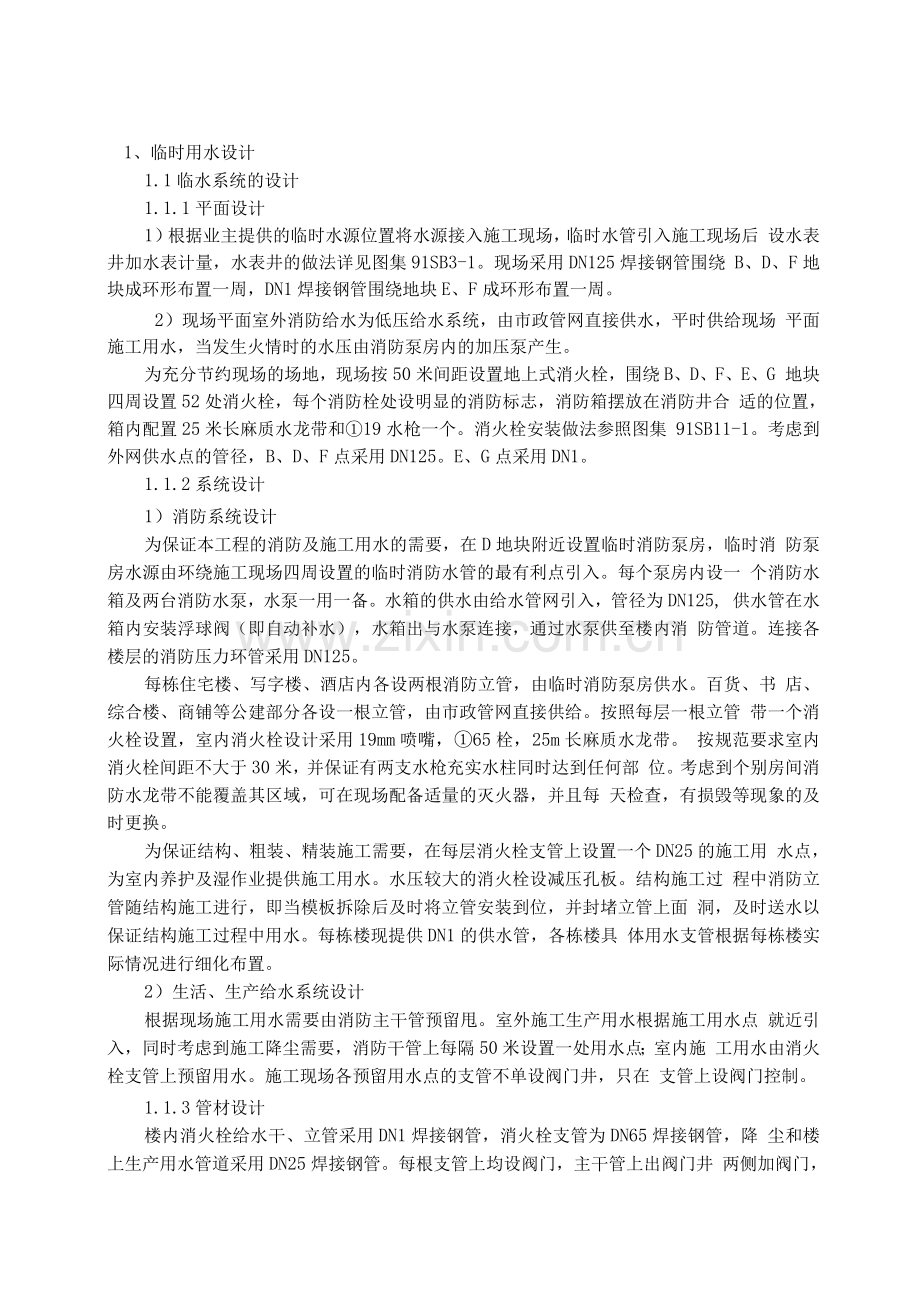

1、临时用水设计
1.1临水系统的设计
1.1.1平面设计
1）根据业主提供的临时水源位置将水源接入施工现场，临时水管引入施工现场后 设水表井加水表计量，水表井的做法详见图集91SB3-1。现场采用DN125焊接钢管围绕 B、D、F地块成环形布置一周，DN1焊接钢管围绕地块E、F成环形布置一周。
2）现场平面室外消防给水为低压给水系统，由市政管网直接供水，平时供给现场 平面施工用水，当发生火情时的水压由消防泵房内的加压泵产生。
为充分节约现场的场地，现场按50米间距设置地上式消火栓，围绕B、D、F、E、G 地块四周设置52处消火栓，每个消防栓处设明显的消防标志，消防箱摆放在消防井合 适的位置，箱内配置25米长麻质水龙带和①19水枪一个。消火栓安装做法参照图集 91SB11-1。考虑到外网供水点的管径，B、D、F点采用DN125。E、G点采用DN1。
1.1.2系统设计
1）消防系统设计
为保证本工程的消防及施工用水的需要，在D地块附近设置临时消防泵房，临时消 防泵房水源由环绕施工现场四周设置的临时消防水管的最有利点引入。每个泵房内设一 个消防水箱及两台消防水泵，水泵一用一备。水箱的供水由给水管网引入，管径为DN125, 供水管在水箱内安装浮球阀（即自动补水），水箱出与水泵连接，通过水泵供至楼内消 防管道。连接各楼层的消防压力环管采用DN125。
每栋住宅楼、写字楼、酒店内各设两根消防立管，由临时消防泵房供水。百货、书 店、综合楼、商铺等公建部分各设一根立管，由市政管网直接供给。按照每层一根立管 带一个消火栓设置，室内消火栓设计采用19mm喷嘴，①65栓，25m长麻质水龙带。 按规范要求室内消火栓间距不大于30米，并保证有两支水枪充实水柱同时达到任何部 位。考虑到个别房间消防水龙带不能覆盖其区域，可在现场配备适量的灭火器，并且每 天检查，有损毁等现象的及时更换。
为保证结构、粗装、精装施工需要，在每层消火栓支管上设置一个DN25的施工用 水点，为室内养护及湿作业提供施工用水。水压较大的消火栓设减压孔板。结构施工过 程中消防立管随结构施工进行，即当模板拆除后及时将立管安装到位，并封堵立管上面 洞，及时送水以保证结构施工过程中用水。每栋楼现提供DN1的供水管，各栋楼具 体用水支管根据每栋楼实际情况进行细化布置。
2）生活、生产给水系统设计
根据现场施工用水需要由消防主干管预留甩。室外施工生产用水根据施工用水点 就近引入，同时考虑到施工降尘需要，消防干管上每隔50米设置一处用水点；室内施 工用水由消火栓支管上预留用水。施工现场各预留用水点的支管不单设阀门井，只在 支管上设阀门控制。
1.1.3管材设计
楼内消火栓给水干、立管采用DN1焊接钢管，消火栓支管为DN65焊接钢管，降 尘和楼上生产用水管道采用DN25焊接钢管。每根支管上均设阀门，主干管上出阀门井 两侧加阀门，最远端加阀门，主干管采用铸钢涡轮蝶阀，生活给水采用铜质阀门，生产 给水采用铸钢阀门，主干管阀门正常情况下常开。
1. 1. 4现场用水量设计
a. 施工现场用水量计算
qi=Ki £ （Q1*N1/T1*t ） * （K2/8*36 ）式中 q】一施工用水量（L/S）
Ki-未预计的施工用水系数（1.05〜1.15）
Q 一年（季）度工程量（以实物计量单位来表示） 1
q—施工用水定额
二一年（季）度有效作业日（天）
t —每天工作班数（班）
K2—用水不均衡系数
由于本工程采用商品混凝土，用水主要用来养护混凝土。，
q1 =1.15 x 90 x 215 x 1.5/（270 x 8 x 36）=43.2L/S
b. 施工机械用水量计算q2= K1 £Q2N2 K3/8*36
式中q2一机械用水量（L/S ）
K1—未预计施工用水系数（1.05〜1.15）
Q 一同一种机械台数
2
N2—施工机械台班用水定额
%—施工现场用水不均衡系数
本工程无大型施工用水设备，该部分用水量可忽略。
c. 施工现场生活用水量计算
q3 =P1xN3xK4/t*8*36
式中q3—施工现场生活用水量（L/S）
P]—施工现场高峰昼夜人数
%—施工现场用水定额（20〜60L/人*班）
t—每天工作班数，取2
%—施工现场用水不均衡系数
所以 q = 20 x 40 x 1.4/（2 x 8 x 36） = 1.941L/S
3
d. 生活区生活用水量
q4=P2xN4xK5/24*36
式中％一生活区生活用水（L/S）
P2一生活区人数
七一生活区昼夜全部生活用水定额
K5一生活区用水不均衡系数
q4=2 x 1 x 1.5/24*36
=0.34/S
e. 消防用水量
查表知：q5=10L/S
f. 总用水量计算
q +q+q+q = 0.34+1.94+21.6= 45.5L/S
1234
因为 q】+q2+ q3+ q4> q5
所以 Q = 45.5L/S
2）管径选择：
经查表得知：管径选用d=125mm的钢管，为防止冬期受冻，水管采用暗管，埋深 8mm。
9.1.4消防泵房设计
1 ）水箱容积
由于是临时消防系统，考虑两个着火点水箱容积按30分钟室内消防用水量考虑。
每个临时消防水箱有效容积采用40m3 （4m*4m*2.5m）,材质为5mm厚焊接钢板水箱， 焊接连接，内置加强筋。可以满足单台水泵（消防水泵）30分钟吸水量、且正常情况下系 统注满水后，水泵为补水状态，水池能满足使用。
2）消防给水加压泵的确定
消防水泵选择，消防水泵的扬程计算公式如下：
H = H1 + H2 + H3
H为水泵扬程（m）
H1为水泵吸水到最不利点高差（m）
H2为管道水头损失（m ）。可详细进行管网水力计算或简单地按H1的10%计算。
H3为最不利用水点出水水压（m）,根据设计规范，取25m
本建筑物高度按99.90m考虑，室内消防水泵扬程计算如下：
H = H1 + H2 + H3
H1 取 99. 90m
