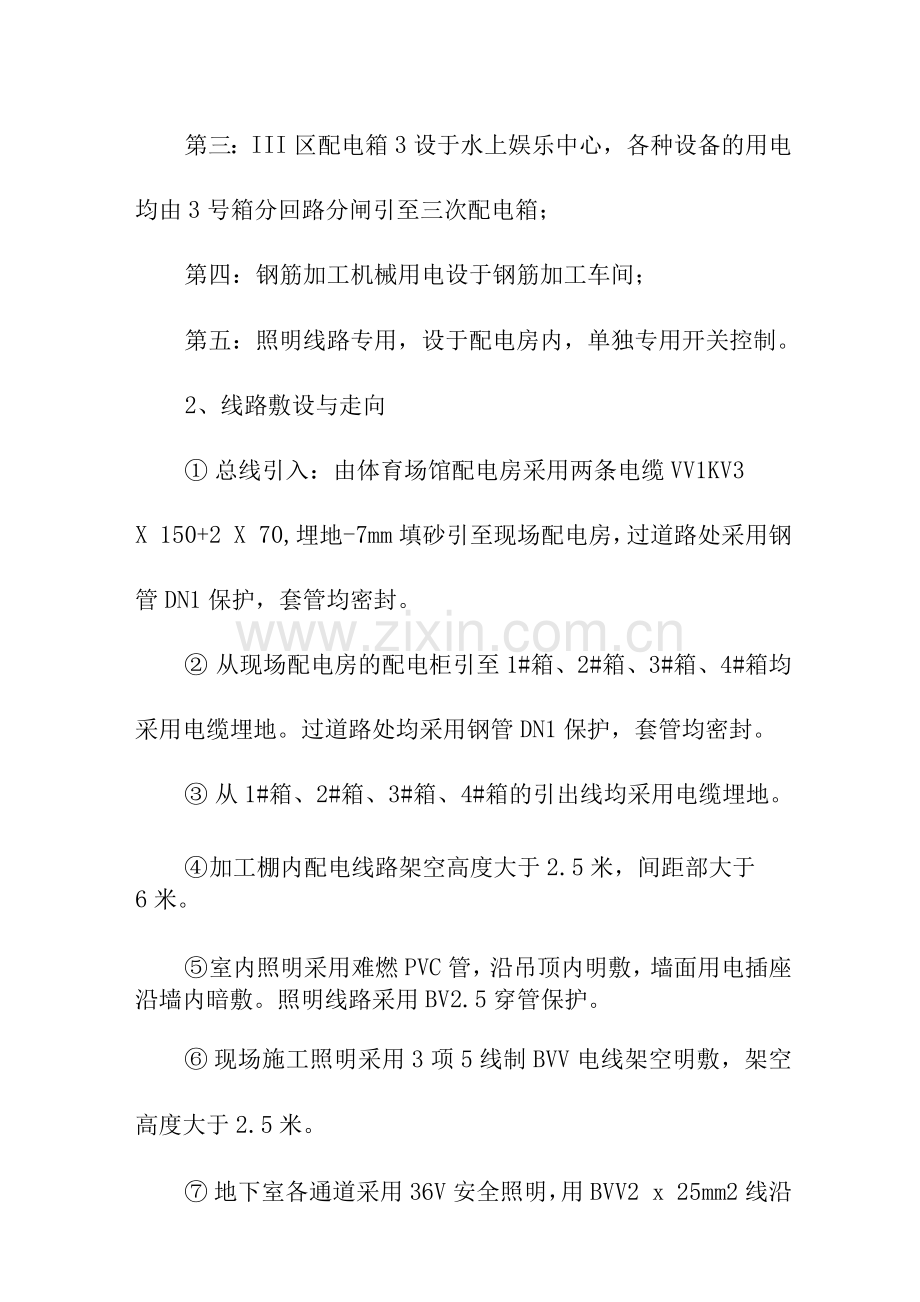

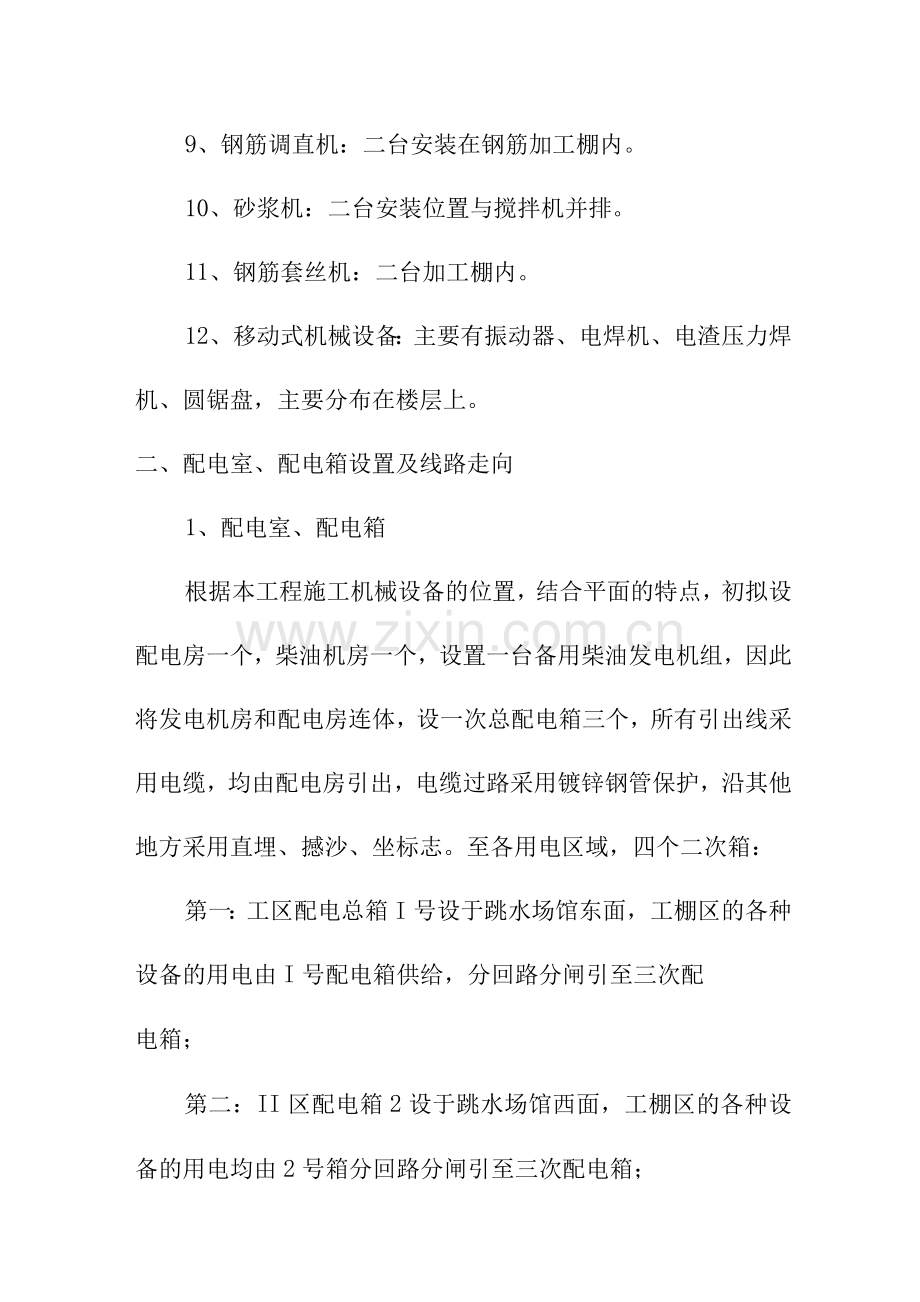

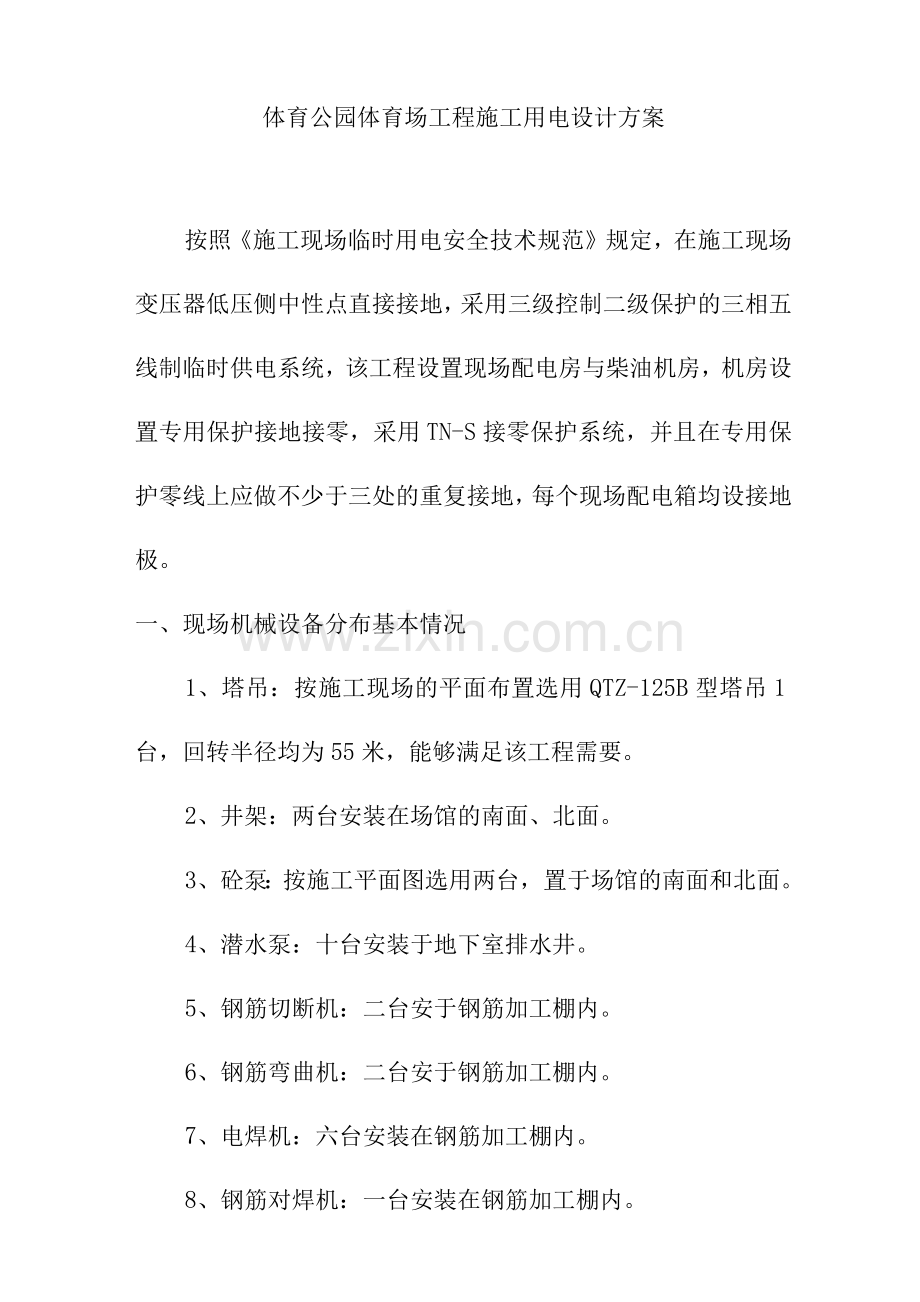

体育公园体育场工程施工用电设计方案 按照《施工现场临时用电安全技术规范》规定,在施工现场变压器低压侧中性点直接接地,采用三级控制二级保护的三相五线制临时供电系统,该工程设置现场配电房与柴油机房,机房设置专用保护接地接零,采用TN-S接零保护系统,并且在专用保护零线上应做不少于三处的重复接地,每个现场配电箱均设接地极。 一、现场机械设备分布基本情况 1、塔吊:按施工现场的平面布置选用QTZ-125B型塔吊1台,回转半径均为55米,能够满足该工程需要。 2、井架:两台安装在场馆的南面、北面。 3、砼泵:按施工平面图选用两台,置于场馆的南面和北面。 4、潜水泵:十台安装于地下室排水井。 5、钢筋切断机:二台安于钢筋加工棚内。 6、钢筋弯曲机:二台安于钢筋加工棚内。 7、电焊机:六台安装在钢筋加工棚内。 8、钢筋对焊机:一台安装在钢筋加工棚内。 9、钢筋调直机:二台安装在钢筋加工棚内。 10、砂浆机:二台安装位置与搅拌机并排。 11、钢筋套丝机:二台加工棚内。 12、移动式机械设备:主要有振动器、电焊机、电渣压力焊机、圆锯盘,主要分布在楼层上。 二、配电室、配电箱设置及线路走向 1、配电室、配电箱 根据本工程施工机械设备的位置,结合平面的特点,初拟设配电房一个,柴油机房一个,设置一台备用柴油发电机组,因此将发电机房和配电房连体,设一次总配电箱三个,所有引出线采用电缆,均由配电房引出,电缆过路采用镀锌钢管保护,沿其他地方采用直埋、撼沙、坐标志。至各用电区域,四个二次箱: 第一:工区配电总箱I号设于跳水场馆东面,工棚区的各种设备的用电由I号配电箱供给,分回路分闸引至三次配 电箱; 第二:II区配电箱2设于跳水场馆西面,工棚区的各种设备的用电均由2号箱分回路分闸引至三次配电箱; 第三:III区配电箱3设于水上娱乐中心,各种设备的用电均由3号箱分回路分闸引至三次配电箱; 第四:钢筋加工机械用电设于钢筋加工车间; 第五:照明线路专用,设于配电房内,单独专用开关控制。 2、线路敷设与走向 ① 总线引入:由体育场馆配电房采用两条电缆VV1KV3 X 150+2 X 70,埋地-7mm填砂引至现场配电房,过道路处采用钢管DN1保护,套管均密封。 ② 从现场配电房的配电柜引至1#箱、2#箱、3#箱、4#箱均采用电缆埋地。过道路处均采用钢管DN1保护,套管均密封。 ③ 从1#箱、2#箱、3#箱、4#箱的引出线均采用电缆埋地。 ④ 加工棚内配电线路架空高度大于2.5米,间距部大于 6米。 ⑤ 室内照明采用难燃PVC管,沿吊顶内明敷,墙面用电插座沿墙内暗敷。照明线路采用BV2.5穿管保护。 ⑥ 现场施工照明采用3项5线制BVV电线架空明敷,架空高度大于2.5米。 ⑦ 地下室各通道采用36V安全照明,用BVV2 x 25mm2线沿支撑架敷设。 ⑧ 所有配电箱均接地,并与接地体连接。 三、负荷计算 用电负荷计算采用通用系数进行计算,根据建设部颁布标准JGJ46-88《施工现场临时用电安全技术规范》、《建筑施工现场临时用电安全技术》,有关公式和数据参数表格及地方政府有关规定进行计算。 计算中应注意的事项: 1、一般交流电焊机械名牌给出的是额定视在功率(KVA)和视在功率时的功率因数SOS①e,为保证安全生产、文明施工,根据JGJ46-88建设部颁布《施工临时用电安全技术规 程》编制本临时用电施工组织设计。 2、根据现场条件设计和本工程施工计划安排的设备,以下列简化公式估算容量。 Sj=0.9 (K1£P1/cos © 1+K2£P2/cos © 2+K3£P3/cos © 3+K4£S1+K5£S2) A、起重机、提升机额定功率: XP1=126KW K1=0.5 cos©1=0.75 B、砼机械(搅拌机、砂浆机、输送泵)额定功率: XP2=185KW K2=0.5 cos©2=0.75 C、钢筋机械、木工机械及其机械额定功率: XP3=192KW K3=0.5 cos©3=0.75 D、电焊额定容量: XS1=166KVA K4=0.5 E、室内外照明容量: XS2=120KWK5=0.8 Sj=0.9* ( 84+123+128+83+96 ) =463KVA 四、配电线路的选择 1、总供电线路的选择 按照导线允许电流选择导线截面面积: I 线=Kc£Sj//3Uxcosn 其中:Kc£Sj=0.6 x 463=277.8kva 所以:I 线=277.8 x 10//3 x 380*0.75=562A 查表得取2根VV-3 x 120+2 x 70电缆能满足要求。 2、配电线路的选择 (1) 1#配电箱所配线路(包括东侧一台塔吊、钢筋及木工加工区)按照导线允许电流选择导线截面面积: I 线=Kc£Sj//3U 线 xcosn 其中:KcXSj=0.9 x 0.5 x 350/0.75=210A 所以:I 线=210 x 10/^3 x 380=319A 查表得取:VV-3 x 150+2 x 50电缆能满足要求。 (2) 2#配电箱所配线路(包括钢筋及木工加工区)按照导线允许电流选择导线截面面积: I 线=Kc£Sj//3U 线 xcosn 其中:Kc£Sj=0・9 x 0.5 x 3/0・75=180A 所以:I 线=180 x 10//3 x 380=273A 查表得取:¥¥-3 x 120+2 x 50电缆能满足要求。 (3) 3#配电箱所配线路(包括提升架、水上娱乐中心施工设备及锅炉房改造、游泳练习池、室内游泳池的改造用电)按照导线允许电流选择导线截面面积: I 线=Kc£Sj//3U 线 xcosn 其中:Kc£Sj=0・9x0.5x241/0・75=145A 所以:I 线=145 x 10//3 x 380=220.3A 查表得取:¥¥-3 x 95+2 x 50电缆能满足要求。 (4) 4#配电箱所配线路(包括各区施工设备用电,设备功率按140KVA计)按照导线允许电流选择导线截面面积: I 线=Kc£Sj//3U 线 xcosn 其中:Kc£Sj=0・9 x 0.5 x 140/0.75=84A 所以:I 线=24 x 10//3 x 380=127.6A 查表得取:VV4 x 35+16电缆能满足要求。 (5) 5#、6#为锅炉房改造、游泳练习池、室内游泳池 改造的配电箱电缆由3#配电箱(水上娱乐中心),用电缆 VV1KV3x35+2x16. 3、配电箱与开关箱设计 (1)配电箱、开关箱均使用统一定制标准产品,根据现场情况须加工制作的配电箱,必须符合GJG46-88《施工现场临时用电安全技术规范》有关要求。 (2)配电箱的设置应靠近设备,共用配电箱应置于负荷集中处。 (3)照明配电箱应和动力配电箱分开设置。 现场须配备一台250KVA发电机。 4、电器:根据不同类型机械设备的功率与电流大小确定,坚持一机一闸一漏电,禁止一闸多机。 低压配电线路型式选择 选择放射一枝干式配电线路,如图: 总配电房 施工现场配电箱 1 #2 #3 #4 # 5# 第四节施工临时用水 本工程施工现场和生活区分处一地,由相同水源供水。 水源接驳点由总包单位和施工队商定,装表计量。 施工现场生活用水量: Q = P x N x K / ( Tx 80 x 360 ) 式中:P—施工现场高峰昼夜人数,取50人 N—施工现场生活用水定额,取30 L / S K—施工现场用水不均衡系数,取1.5 T一每天工作班数,按1班计,取1 0.078 Q = 50 x 30 人 x 1.5 / (1 x 80 x 360) (L/S)
