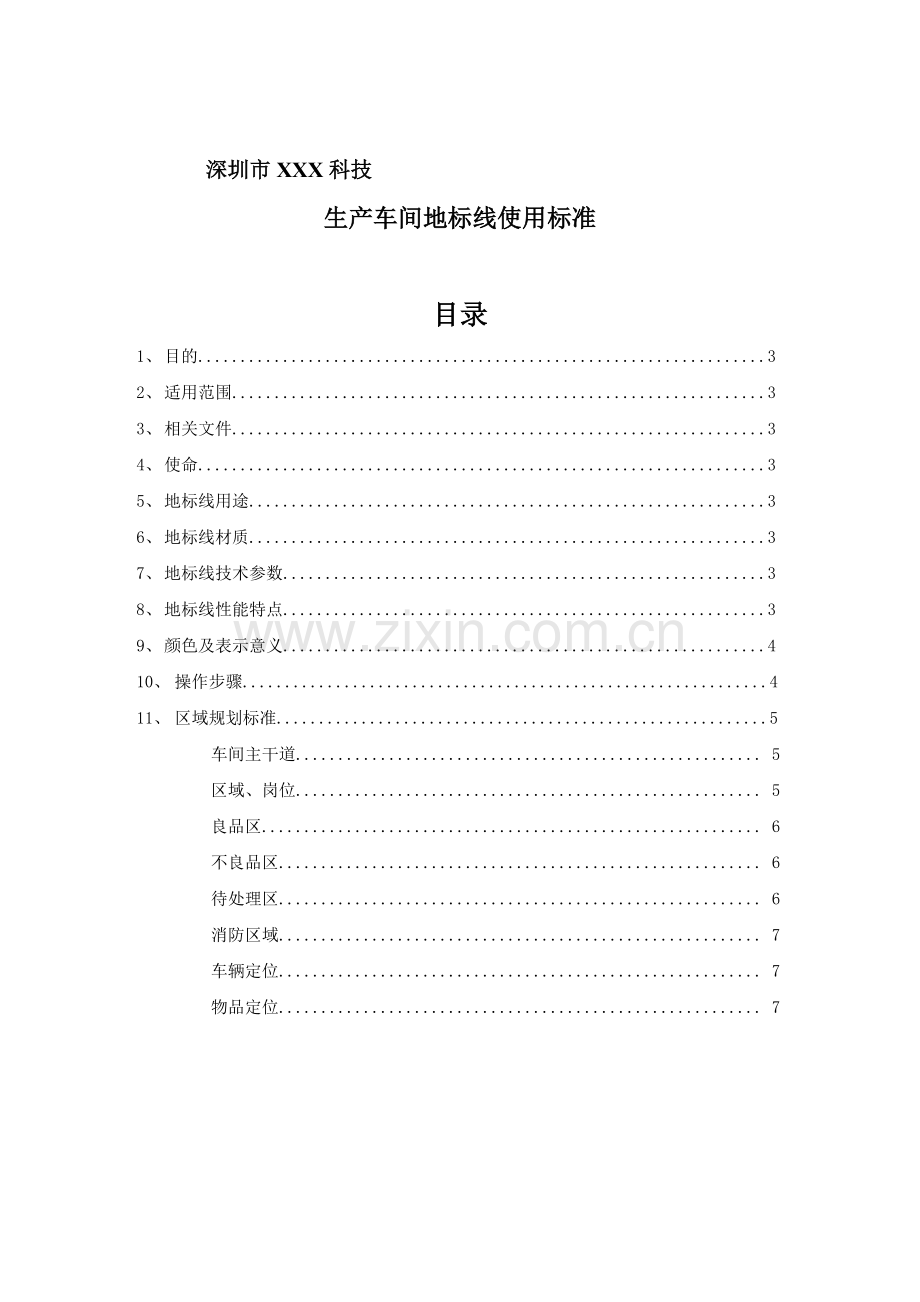

深圳市XXX科技
生产车间地标线使用标准

目录
1、 目的...................................................................3
2、 适用范围...............................................................3
3、 相关文件...............................................................3
4、 使命...................................................................3
5、 地标线用途.............................................................3
6、 地标线材质.............................................................3
7、 地标线技术参数.........................................................3
8、 地标线性能特点.........................................................3
9、 颜色及表示意义.........................................................4
10、 操作步骤..............................................................4
11、 区域规划标准..........................................................5
车间主干道....................................................... 5
区域、岗位....................................................... 5
良品区........................................................... 6
不良品区......................................................... 6
待处理区......................................................... 6
消防区域......................................................... 7
车辆定位......................................................... 7
物品定位......................................................... 7

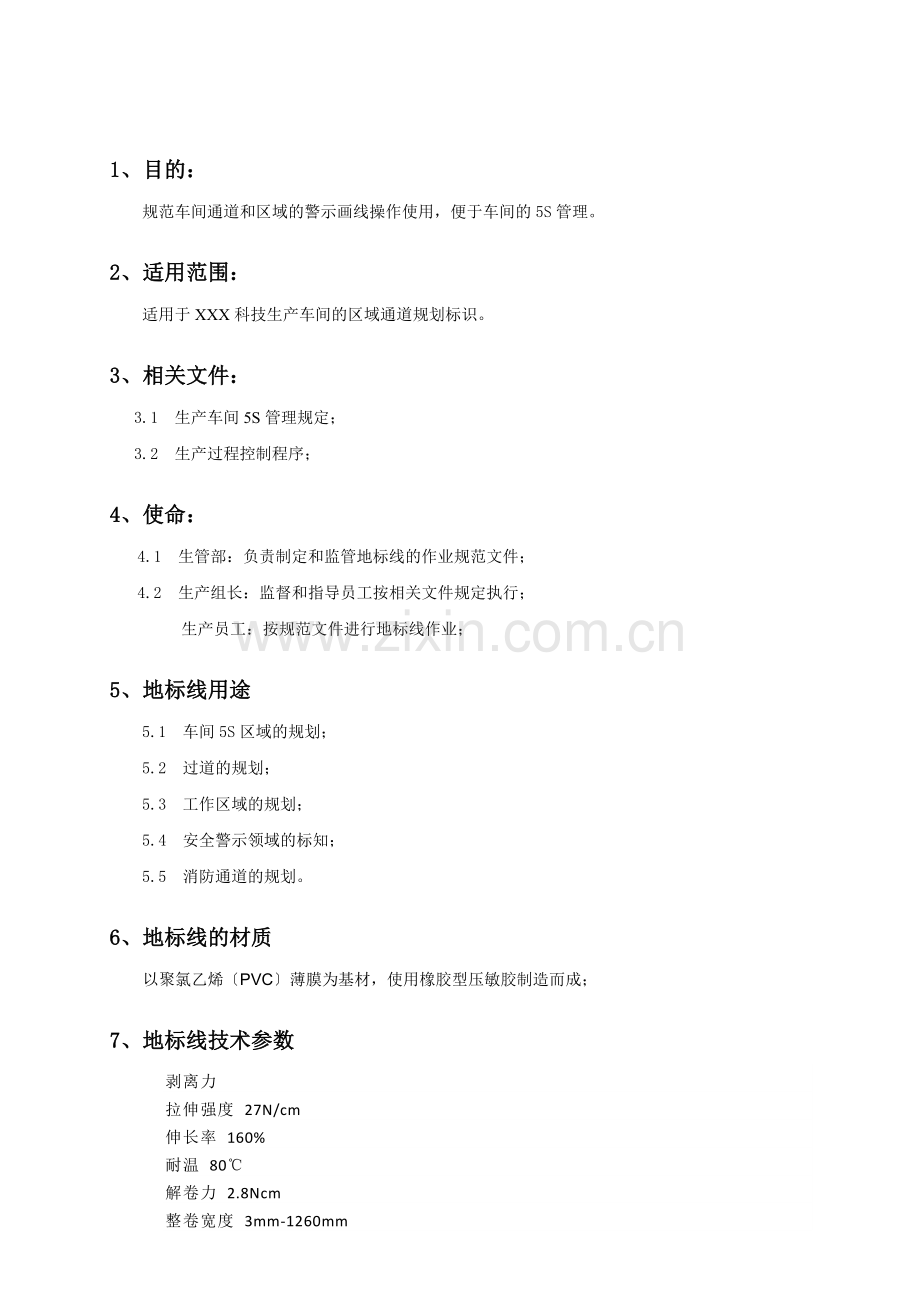

1、 目的：
规范车间通道和区域的警示画线操作使用，便于车间的5S管理。
2、 适用范围：
适用于XXX科技生产车间的区域通道规划标识。
3、 相关文件：
3.1 生产车间5S管理规定；
3.2 生产过程控制程序；
4、 使命：
4.1 生管部：负责制定和监管地标线的作业规范文件；
4.2 生产组长：监督和指导员工按相关文件规定执行；
生产员工：按规范文件进行地标线作业；
5、 地标线用途
5.1 车间5S区域的规划；
5.2 过道的规划；
5.3 工作区域的规划；
5.4 安全警示领域的标知；
5.5 消防通道的规划。
6、 地标线的材质
以聚氯乙烯〔PVC〕薄膜为基材，使用橡胶型压敏胶制造而成；
7、 地标线技术参数
剥离力
拉伸强度 27N/cm
伸长率 160%
耐温 80℃
解卷力 2.8Ncm
整卷宽度 3mm-1260mm
厚度 0.16mm
8、 地标线性能特点
便于区域变幻后的规划。
8.2 使用该产品使区域管理更有效。
8.3 表层耐磨损，能承受高流量脚踏。
8.4 粘贴性好、耐水拖擦、易清洁。
8.5 具有一定的防腐、耐酸碱性能。
8.6 通过短时间的施加压力(非水、溶剂、加热)能达到粘接效果。
9、 颜色及表示意义
9.1 本公司常用地标线分单色、双色两种；
1、单色：
主要有 红、黄、绿等；
2、双色：
主要有 黄黑、 红白等。
9.2 颜色代表的意义：
红色——主要应用在质量不合格区域，提醒员工对这些产品或者物料及时进行处理；
绿色——主要应用在质量合格区域，提醒员工对这些产品或者物料及时正确处理；
黄色——主要应用在工作区域，提醒员工在区域内作业，起定位的作用，
黄黑——主要应用在车间通道划线，提醒不要占用通道，不要轻易进入通道外的区域；
红白——主要应用在消防设施等划线，红色与白色相间条纹是表示禁止人们进入危险的环境，也提醒不要阻挡消防设施。
10、 操作步骤
① 依据粘贴地标线的区域位置，选择相应颜色的地标线；
② 使用拖把将必须要粘贴的地面清扫一遍；
③ 将地标线撕开对齐贴在地面上，使用扫把将地标线轻压贴紧地面；
11、 区域标识规划标准
车间主干道
适用范围：通道、行人、车辆行驶路线定位；
地标线要求：宽度：4 cm；颜色：黄黑色.

主干道

4CM

区域、岗位
适用范围：大面积物品存放区域划分，个人岗位活动区域；
地标线要求：宽度：4 cm；颜色：黄色.

工 工 工
区域① 区域② 位 位 位
① ② ③

〔区域〕 〔岗位〕

良品区
适用范围：适用于合格产品存放；
地标线要求：宽度：4 cm；颜色：绿色.
备注：第一种适用于区域中间划分；第二种适用于4边通道区域划分；

良品区
良品区

〔第一种〕 〔第二种〕

不良品区
适用范围：适用于不合格产品存放；
地标线要求：宽度：4 cm；颜色：红色.
备注：第一种适用于区域中间划分；第二种适用于4边通道区域划分；

不良品区
不良品区

〔第一种〕 〔第二种〕

待处理区
适用范围：适用于不确定待处理产品存放；
地标线要求：宽度：4 cm；颜色：黄色.
备注：第一种适用于区域中间划分；第二种适用于4边通道区域划分；

待处理区
待处理区

〔第一种〕 〔第二种〕

消防区域
适用范围：适用于消防器材和区域；
地标线要求：宽度：4 cm；颜色：红白色.
备注：第一种适用灭火器划分；第二种适用于消防栓通道区域划分；

〔第一种〕 〔第二种〕

车辆定位
适用范围：适用于适用于小叉车、推车等车类存放地存放；
地标线要求：宽度：4 cm；颜色：黄色.
车宽
线宽4CM

叉车②
叉车①

车
长

15CM

物品定位
适用范围：适用于物品定置管理；
地标线要求：宽度：4 cm；颜色：黄色.
5CM

物品① 物品②
90° 5CM
