上山掘进安全技术措施.doc

上山掘进安全技术措施
一、概述
        煤(岩)层：该巷道制定在L7灰岩中掘进。
        用途：十一水平及以下各工作面的回风。
        制定长度为143m，总工程量为143m，坡度为26°
        二、巷道布置
        巷道断面制定为半圆拱形断面，半径R=1.4m，直墙高为1.1m，净宽2.8m，净高2.5m。
        该巷道制定长度为143m，斜巷开拓，以200°方位掘进上山,计总工程量为143m。
        向上掘进时必必需每隔40m掘进一个躲避硐。躲避硐规格为净高1.5m，净深1.5m，净宽1.5m。
        三、支护制定
        巷道支护制定为锚网喷浆支护：
        ①锚杆的间排距为700mm×800mm。
        ②采纳高强度金属网。
        ③喷层厚度不小于100mm。
        四、支护工艺
        1、锚杆的类型及安装要求
        ⑴打眼使用专用钻杆，使用直径为28mm的钻头，不得使用其它型号钻头，打眼时保证锚杆与巷道壁垂直或与岩面夹角≮75°；

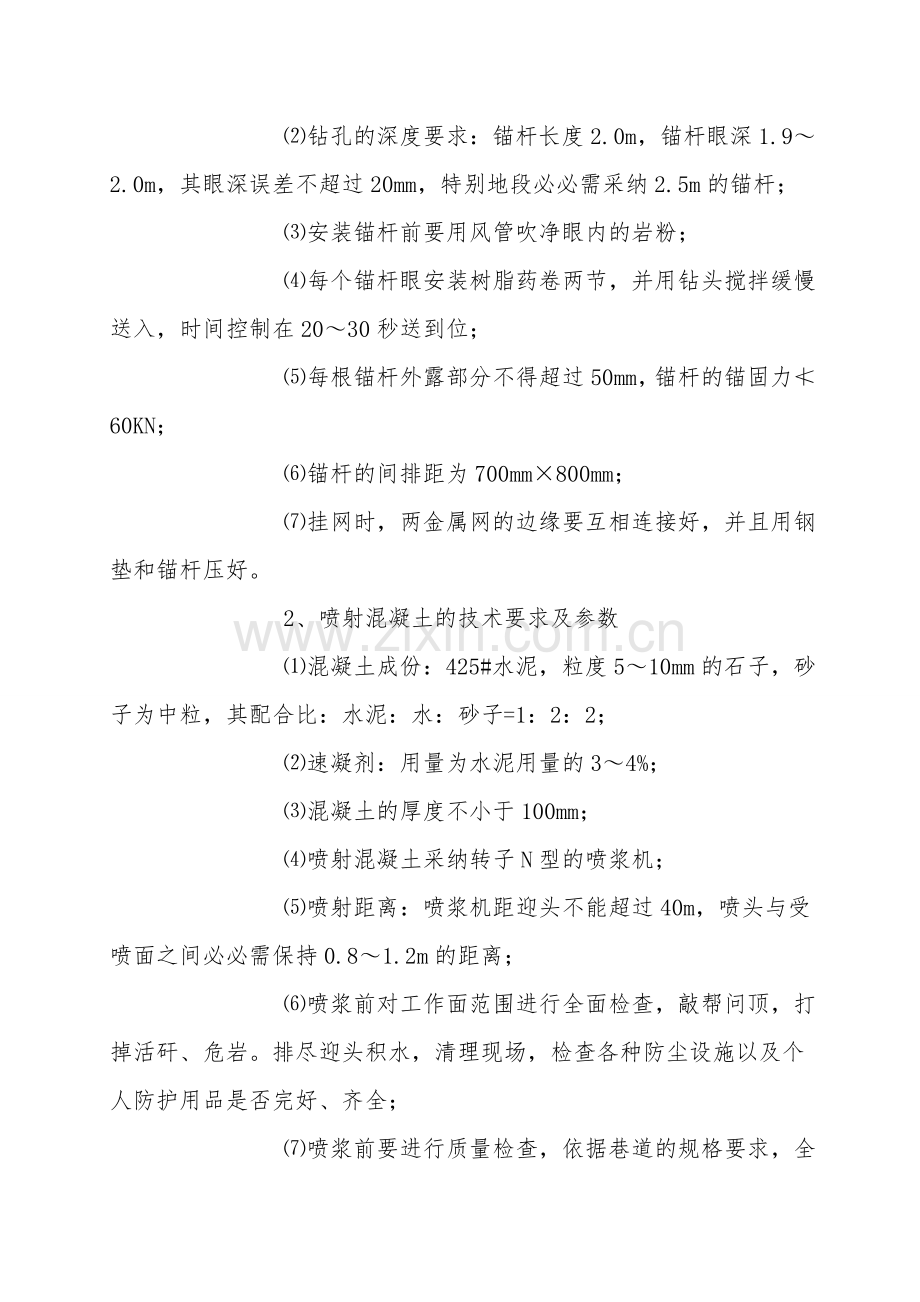

        ⑵钻孔的深度要求：锚杆长度2.0m，锚杆眼深1.9～2.0m，其眼深误差不超过20mm，特别地段必必需采纳2.5m的锚杆；
        ⑶安装锚杆前要用风管吹净眼内的岩粉；
        ⑷每个锚杆眼安装树脂药卷两节，并用钻头搅拌缓慢送入，时间控制在20～30秒送到位；
        ⑸每根锚杆外露部分不得超过50mm，锚杆的锚固力≮60KN；
        ⑹锚杆的间排距为700mm×800mm；
        ⑺挂网时，两金属网的边缘要互相连接好，并且用钢垫和锚杆压好。
        2、喷射混凝土的技术要求及参数
        ⑴混凝土成份：425#水泥，粒度5～10mm的石子，砂子为中粒，其配合比：水泥：水：砂子=1：2：2；
        ⑵速凝剂：用量为水泥用量的3～4%；
        ⑶混凝土的厚度不小于100mm；
        ⑷喷射混凝土采纳转子N型的喷浆机；
        ⑸喷射距离：喷浆机距迎头不能超过40m，喷头与受喷面之间必必需保持0.8～1.2m的距离；
        ⑹喷浆前对工作面范围进行全面检查，敲帮问顶，打掉活矸、危岩。排尽迎头积水，清理现场，检查各种防尘设施以及个人防护用品是否完好、齐全；
        ⑺喷浆前要进行质量检查，依据巷道的规格要求，全面检查受喷段尺寸状况，锚杆安装和金属网铺设是否符合制定要求，发现问题及时处理。对受喷段岩面凸凹不平位置，要用手镐或风镐尽量找平。用手镐或风镐切齐直墙，清理出喷射基础，使其达到制定深度；
        ⑻喷射前，工作范围内的巷道洒水冲洗干净；
        ⑼喷浆顺序：从基础开始，自下而上，由后向前，先填凹找平后，再按正规操作进行；
        ⑽喷射手要掌握好喷射角度，喷嘴力求垂直岩面。喷墙时其喷射角度以下俯10°～15°为宜，喷正顶时其最小仰角为65°。
        ⑾喷射时，应依据风压大小和回弹状况，及时调整喷射距离，喷头距受喷面的距离一般为0.8～1.2m；
        ⑿采纳划圈喷射法，即喷出料以一圈压半圈，呈螺旋状沿横向由下向上，反复运动，圈径以200～250mm为宜；
        ⒀初喷紧跟迎头，初喷厚度≮50mm，复喷距迎头≯10m，喷厚不小于制定数值；
        ⒁复喷24小时后要洒水养护，并做好养护记录。
        五、凿岩方式
        一、施工方式
        1、破岩方法：钻眼爆破法
        2、支护：上锚杆、挂网、初喷、复喷
        3、装矸：采纳耙矸机将矸石装入矿车
        4、运输方式：电瓶车牵引矿车运矸
        5、施工方案：一次成型、复喷
        6、钻具：YT-28或YT-24气腿式凿眼机，B22、B25小钎杆，38mm钻头凿炮孔。
        二、施工质量要求
        1、每掘进50m利用经伟仪矫正一次中线，控制巷道的方向，严格按照制定施工；
        2、两帮基础均必必需深入底板以下≮100mm；
        3、喷浆强度、喷射厚度、锚杆布置均应符合制定要求。
        六、装载与运输
        1、用zsk-130d型号的电瓶车运输，运到2102岩石大巷碴囤。
        2、运输方式：2102上山采纳倒拉绞车或溜槽运输矸石，2102大巷采纳电瓶车牵引活人力推矿车运输，二级提矸井采纳绞车提升。
        3、运输路线：2102上山掘进工作面矸石→矿车→2102大巷→二级提矸井矸囤→十平巷矸囤→十平巷矿车→提矸井矸囤→提矸井→地面矸石山。
        八、一通三防
        一、通风管理
        1、局扇安排在二级皮带井十一水平绕巷口以上，局扇距地面高度不得小于0.3m。
        2、局扇与掘进工作面电源必必需实现风电闭锁，保证停风后切断停风区内全部非本质安全型电气设备的电源。
        3、局扇必必需由专人负责管理，保证正常运转，开风工必必需经过专门培训，考试合格后持证上岗。
        4、局扇必必需采纳风电闭锁、瓦斯电闭锁。
        5、局扇不能有循环风，安全科必必需把风量配够，满足必需要。
        6、风筒口到掘进工作面的距离不得超过10m，风筒除去末端20m外，不应有破口，风筒接头要严密不漏风，风筒要吊挂平直，逢环必挂。
        7、风筒要缓慢拐弯，拐弯要用弯头。风筒直径不同时，要先大后小，不准花接。
        8、局扇要正常运转，无论何时都不准停局扇，包括交接班。
        9、任何人不准损坏通风设施，不准乱停、开局扇，必必需由专人负责开、停局扇。
        10、施工队必必需派一名人员管理局扇。
        二、防瓦斯
        1、掘进工作面停风后，班组长必必需马上把人员全部撤到有新鲜风流巷道中，瓦检员监督检查。
        2、当工作面临时停止时工作不得停风，否则必必需切断电源，设置栅栏，挂警示牌，禁止人员进入，并向调度室报告。
        3、掘进中碰到断层、褶曲及其它变化带，离煤层较近时，要及时向调度室和总工汇报，要打钻探放断层带和见煤处的瓦斯，防止瓦斯特别涌出。
        4、碰到断层或揭煤层时，安全科和技术科必必需制定出切实有效的措施，经矿总工审批后，严格执行。
        5、安全瓦斯检查员要严格执行每班检查3次瓦斯，并用程控 每班向调度室汇报，不准弄虚作假，严格执行。
        6、掘进工作面和回风巷按要求安装好监测探头，每周定期调校一次。回风流中瓦斯浓度达到1%时能报警，并断掉掘进巷道内全部非本质安全型电气设备电源。
        7、地测部门要搞好地质预报，当巷道碰到地质构造，如遇断层、褶曲时，要打探煤钻孔。
        三、防灭火
        1、必必需采纳抗静电、阻燃风筒。
        2、机电设备严禁缺润滑剂运转，其四周5m以内不得存放润滑油、棉纱、布头等易燃物品。
        3、强化通风，防止施工过程中碰撞产生火花引燃可燃气体。
        4、放炮必必需采纳黄泥和水炮泥封堵，封满炮眼。
        5、电缆与风筒要分开悬挂。
        四、防尘
        1、必必需采纳湿式钻眼，无水不准打眼。
        2、要定期冲洗巷道壁。
        3、炮眼封堵材料采纳黄泥和水炮泥，爆破时要进行喷雾。
