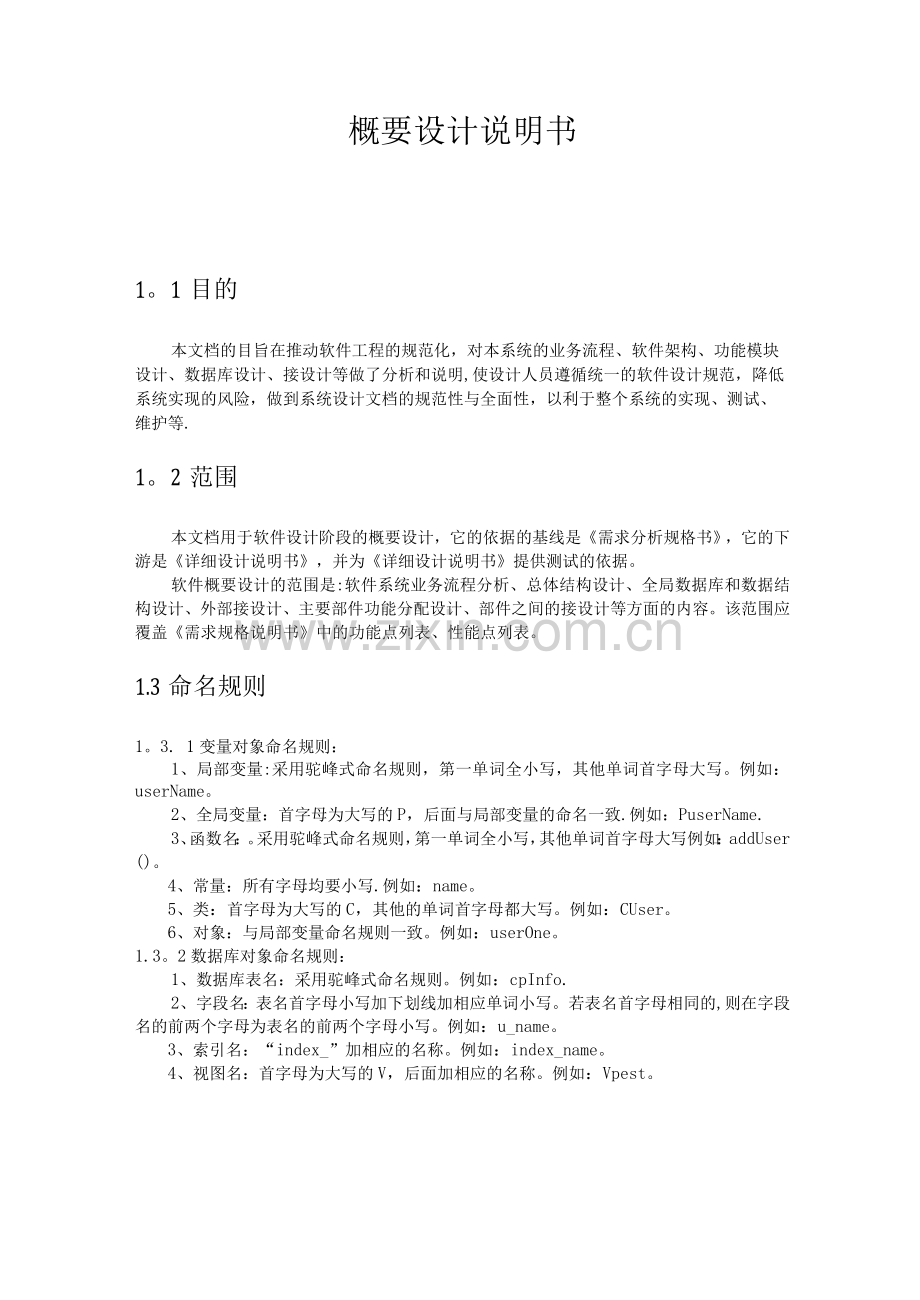

软件项目管理概要设计说明书.docx_第1页
第1页 / 共27页
软件项目管理概要设计说明书.docx_第2页
第2页 / 共27页
点击查看更多>>
资源描述
概要设计说明书 1。1目的 本文档的目旨在推动软件工程的规范化,对本系统的业务流程、软件架构、功能模块设计、数据库设计、接设计等做了分析和说明,使设计人员遵循统一的软件设计规范,降低系统实现的风险,做到系统设计文档的规范性与全面性,以利于整个系统的实现、测试、维护等. 1。2范围 本文档用于软件设计阶段的概要设计,它的依据的基线是《需求分析规格书》,它的下游是《详细设计说明书》,并为《详细设计说明书》提供测试的依据。 软件概要设计的范围是:软件系统业务流程分析、总体结构设计、全局数据库和数据结构设计、外部接设计、主要部件功能分配设计、部件之间的接设计等方面的内容。该范围应覆盖《需求规格说明书》中的功能点列表、性能点列表。 1.3命名规则 1。3. 1变量对象命名规则: 1、局部变量:采用驼峰式命名规则,第一单词全小写,其他单词首字母大写。例如:userName。 2、全局变量:首字母为大写的P,后面与局部变量的命名一致.例如:PuserName. 3、函数名:。采用驼峰式命名规则,第一单词全小写,其他单词首字母大写例如:addUser ()。 4、常量:所有字母均要小写.例如:name。 5、类:首字母为大写的C,其他的单词首字母都大写。例如:CUser。 6、对象:与局部变量命名规则一致。例如:userOne。 1.3。2数据库对象命名规则: 1、数据库表名:采用驼峰式命名规则。例如:cpInfo. 2、字段名:表名首字母小写加下划线加相应单词小写。若表名首字母相同的,则在字段名的前两个字母为表名的前两个字母小写。例如:u_name。 3、索引名:“index_”加相应的名称。例如:index_name。 4、视图名:首字母为大写的V,后面加相应的名称。例如:Vpest。 1。4术语定义 术语定义如表1所示。 表1术语定义表 序 号 术语名称 术语定义 1 总体结构 软件系统的总体逻辑结构。按照不同的设计方法,有不同的总体逻辑结构.若采用面向功能或面向数据的设计方法,则总体逻辑结构为一树形的功能模块结构图。若采用面向对象或面向部件(构件)的设计方法,则总体逻辑结构为部件(构件)的组装图 2 外部接 本软件系统与其他软件系统之间的接,接设施可以是中间件.接描述包括:传输方式、带宽、数据结构、传输频率、传输量、传输协议 3 数据结构 数据结构包括:数据库表的结构、其他数据结构等 4 概念数据模型CDM 关系数据库的逻辑设计模型,叫做概念数据模型。主要内容包括一张逻辑E—R图及其相应的数据字典 5 物理数据模型PDM 关系数据库的物理设计模型,叫做物理数据模型。主要内容包括一张物理表关系图及其相应的数据字典 6 视图 在基表或其他视图之上建立的一张虚表,叫做视图,它具有物理表的许多性质,在数据处理和授权上很有用 7 角色 数据库中享有某些特权操作的用户,叫做角色。角色的权利通过授权来实现 8 子系统 具有相对独立功能的小系统叫做子系统。一个大的软件系统可以划分为多个子系统,每个子系统可由多个模块或多个部件组成 9 模块 具有功能独立、能被调用的信息单元叫做模块.模块是结构化设计中的概念 10 内部接 软件系统内部各子系统之间、各部件之间、各模板之间的接,叫做内部接。接描述包括:调用方式、入信息、出信息等 11 相关文件 相关文件是指当本文件内容变更后,可能引起变更的其他文件。如需求分析报告、详细设计说明书、测试计划、用户手册 12 参考资料 参考资料是指本文件书写时用到的其他资料。如各种有关规范、模板、标准、准则 1.5参考资料 [1] 用户需求报告 [2] 软件开发合同 [3] 数据库设计规范 [4] 命名规范 1。6相关文档 [1] 《详细设计说明书》 [2] 源程序清单 [3] 测试计划及报告 [4] 《用户使用手册》 2. 业务流程分析 2。1业务流程分析 依据前面的需求分析说明书,我们从整个系统中提取了普通用户和管理员两实体(操作员)。从用户和管理员两个角度对本系统的业务流程进行分析说明,绘制出如图1所示的业务流程图。 X 否 管理 员 图1业务流程图① 注册 警告 登录 信息存储 简单诊断 智能诊断 给出相应 的信息 存储新害 虫特征 般性维护 ①图中符号说明:1、图中红色实绩箭头为系统管理员所拥有的操作。 2、图中蓝色虚线箭头为普通用户不可操作,但要沿箭头方向传送数据。 2。1.1系统的计算模式 依据用户的要求和整个系统的特征,我们这个系统采用B/S的计算模式,如图2所示。 图2柑橘虫害专家系统计算模式 2。1.2用户操作流程 首先,用户要先注册登录,或以游客的身份登录本网站。登录后可以进行浏览本站内的信息、柑橘虫害诊断、浏览用户的留言信息、发表或回复留言、修改用户的基本信息(游客不拥有后面两项操作权限)等操作.如果这些链接满足用户的要求条件,则系统进行查询给出相应的信息;反之则进行智能诊断操作,这要求用户输入一些柑橘害虫的描述。这里系统给用户的信息包括这些柑橘害虫的信息、柑橘虫病的信息以及害虫天敌的信息。系统根据用户给出的描述判断时运是否为数据库中没有存在的新害虫的特征描述。若数据库存在这种害虫特征,则给出相应信息;若没有,则存储这些新特征,由系统管理员来做下一步的处理。在用户诊断柑橘虫害后也可以进行浏览、发表或回复相关主题的留言。 2.1。2管理员操作流程 同样管理员只有登录后才能进行相应的操作。浏览用户留言信息、发表新留言、回复用户留言、删除用户留言、从用户留言中提取出有关柑橘虫害的息、系统的日常维护.系统的日常维护包括系统的一般性维护和对用户提交的新害虫的特征的管理。一旦发现有用户提交了新的害虫的信息,管理员要组织相关的专家对这些信息进行分析归类,将分析的结果存储到数据库中,以便用户的下次的查 3、图中黑色虚线方框表示需要人工处理过程。 询。 2。2系统各模块时序图 2。2.1用户信息管理模块时序图,如下图3所示 mi m J4 牌于 "1来上 I 「 u/Ln LU KhOiwU r. 5" ci: -14//: 1 a a-uXt, >. J uiJAKXLI .E1E// 1 riT; « B.-UJ. i. ,<L L / / . 3-u.'brr i Ts vx-lx>.f v CX Z : * hawC-oclx-JiijA-B.'uO. t [ > a u-tn i IV Erf -' : wubml-tD^L + h-Zrifo f> 3S// : utre i tVc h S. •vU. .sirHa q a D r JTiITq- ruff-? Q 3-u.*brii 1 *.>Ts 图3用户信息处理时序图 摘要: 用户注册、专家注册用户时,用户信息表单将注册信息提交给用户信息控制者,用户信息控制者再将注册信息保存到系统。用户登录时,用户信息表单将登录信息提交给用户信息控制者,用户信息控制者从系统读取信息进行验证,并返回登录结果。登录后的用户修改信息时用户信息表单将修改后的信息提交给用户信息控制者,用户信息控制者再将信息保存到系统.管理员浏览用户时,用户信息表单向用户信息控制者提出请求,用户信息控制者从系统读出已有用户信息,用户信息表单将返回的用户信息显示出来。管理员对已有用户的信息进行修改时,用户信息表单将修改后的信息提交到用户信息控制者,用户信息控制再保存到系统。 用户信息表单的方法:提交用户信息submitUserInfo(),请求用户信息requestUserInfo,提交编辑用户信息submitEditUserInfO(显示注册结果showReg i s tResu 11 )显示登录结果showLoginResult(),显示删除结果showDeleteResu(lt,显示用户信 息s howU s e r I nf o (). 用户信息控制者的方法:保存用户信息saveUserInfo(),提交登录信息submi tUserInfo(),保存用户信息saveUserInfo (),请求用户信息requestUserInfo ()提交删除用户信息submitDeleteUserInfo(). 用户的方法:注册regist (),登录login。,浏览个人信息scan(),编辑个人信息 editUserInfo (). 专家的方法:注册regist (),登录login(),浏览个人信息scan(),编辑个人信息 editUserInfo ()。 管理员的方法:登录login(),浏览用户scan(),删除用户delete().界定分析: 边界类:用户信息表单类。用户信息表单为系统与用户交互的图形界面,故为边界类。 控制类:用户信息控制者。用户信息控制者负责系统的功能实现,故为控制类。 实体类:用户、专家、管理员。 2O 2O 2柑橘虫病信息管理模块时序图,如图4所示。 Sd聊虫病信息处理 孑元素 — 壬 ::a.djniiTL1 npdllLfij。mtmil :叮]1 ,2//:requeatCpdlnfo0 1 1//: ECillO 3/1 .i-1: r e qiie z tCjiidlnfo ()二*: |T. 4//: ihowCpdlnfo 0: 2. 11// :旦包i 0 12//:requestCpdlnfo ? 1 T- S.Siy/lelxtCpdlnfoO 2. ,22//:submitCpdlnfo 0 23.1'1 J : zubm i t Cp iHrifo (..) * 2.24/'/: showEdi tRe sul t〔:〕 二 I 图4柑橘虫病信息管理模块时序图 摘要: 用户或管理员浏览虫害病信息时,虫害病信息控制表单将请求浏览的种类发送给虫害病信息控制者,虫害病信息控制者从系统读取要浏览的数据返回给虫害病信息表单,虫害病信息表单将其显示出来。管理员编辑虫害病信息时,虫害病信息表单将编辑的信息发送给虫害病信息控制者,虫害病信息控制者再保存到系统,并返回保存结果. 虫害病信息表单的方法:请求虫害病信息requestCpdInfo(),提交虫病信息submitCpdInfo (),显示虫害病信息showCpdInfo (),显示编辑结果showEd i tResult。 虫害病信息控制者的方法:请求虫害病信息requestCpdInfo(),提交新的虫病信息 submitCpdInfo()。 用户:浏览scan(). 管理员:浏览scan(),编辑虫害病信息editCpdInfo()。 界定分析: 边界类:虫害病信息表单.虫害病信息表单为系统与用户交互的图形界面, 故为边界类。 控制类:虫害病信息控制者。虫害病信息控制者负责系统的功能实现,故为控制类。 实体类:用户、管理员. 2. 2.3柑橘害虫信息管理模块时序图,如图5所示。 子元素 — 关沮迎 ¥ : marL^g:既 :叮工 rLfnFm-rri 1. 1//: S'-iTlC1 Sd柑楼害虫信息管理 a :叮工rLFnrni:丑ti dztl 1. : showCpIrLto (..'I 1 :*: 2. 11//: scant) 2 S.i'1/ : r e que e tCpIrifo 0 2. 1 3/./ : r 亡 que s tCp In£«:> 0 1 F « 2. : showCpInfo () Z. El//, edi tCpInfo () .24.i1 .iJ : shew S s'ul t. C..J .22.1'1 Z : Eubm i tCpInEo (.J I lh 1 2. 23.i,l.i,1 : 0 < B2..'1 : snibrrii tLi d C..J 1 i 2. SS/.i'1 : Eav&LiTildZpil () * r • 2. 34.i,i.i,1 : shijwSaveReETLlt () : * 1 I >—1 1 1 1 1 1 1 1 1 2. 31//: linkCpdO 图5柑橘害虫信息管理模块时序图 摘要: 用户或管理员浏览害虫信息时,害虫信息控制表单将请求的浏览发送给害虫 信息控制者,害虫信息控制者从系统读取要浏览的数据返回给害虫信息表单,害 虫信息表单将其显示出来。管理员编辑害虫信息时,害虫信息表单将编辑的信息 发送给害虫信息控制者,害虫信息控制者再保存到系统,并返回保存结果。 害虫信息表单的方法:请求害虫信息requestCpInfo(),提交害虫信息 submitCpInfb 显示害虫信息showCpInfO,显示保存结果showSaveResult (), 提交害虫与天敌匹配信Mubmi tL inkCpd () 害虫信息控制者的方法:请求害虫信息requestPestsInfo (),保存害虫信息saveCpInfo (),保存害虫与天敌匹配信息saveLinkCpd (). 用户:浏览scan () o 管理员:浏览scan (),编辑害虫信息editCpInfo ( ), 1 inkCpd (). 界定分析: 边界类:害虫信息表单.害虫信息表单为系统与用户交互的图形界面,故为边界类。 控制类:害虫信息控制者。害虫信息控制者负责系统的功能实现,故为控制类. 实体类:用户、管理员。 2。2.4天敌信息管理模块时序图,如图6所示。 呈U皿 关:血in 1.1//:scan 0 :曲亡 n i In Eg T gTn :u EC nr工 1. 2/'/': r t -gTita iEnemylrsho (..I 1. 3/./: r e qgs tEiLemrliifo 0 1. I//1: sJidwEn&raylrtf a () 2. E.// : r a quae iEnemylnfo 0 : 2. 3/j-1: r elEnemrlnfa :+: 2.0 2.5Zr/:EubniitEdLt 0 匡 54//: eIlowS aveResiil 10 2.61/./: linkPa=t=1:j 2.63/,.'1: EavdLinlcP a e-Lc 62//: submi iLinkPtEtzO 2. B4/1/: zkawLiilLP est s I..'I 2 71..-7: TmlinkPcEtyO Z. T3F了 :『av』rili nkF estsp * d. 72.11.!-1: wuLmi tUnli nU est s C..J 2. 7V/:=kflwUnliiikpG = t=() 图6天敌信息管理模块时序图 摘要: 用户只能向天敌信息表单提出浏览查询柑橘害虫的天敌的基本信息的请求,天敌信息表单将这个请求发送给天敌信息控制者,控制类又将这请求发送给系统,系统将查询结果返回给控制者从而反馈给用户而管理员可以向控制者发出浏览查询、编辑、与害虫的匹配处理、取消与害虫的匹配处理个请求,控制者据请求的不同做出不同的信息判断并发送给系统,系统也将逐个返回信息。 天敌信息表单的方法:请求天敌信息requestEnemyInfo(),显示天敌信息showEnemyInfo(),提修改 submitEdit(),显示保存结果 showSaveResult(),提交天敌与害虫匹配信息submitLinkPests(),显示天敌与害虫匹配信息showLinkPests(),提交取消天敌与害虫匹配关联submitUnlinkPeste(),显示取消匹配结果 showUnlikPests(). 天敌信息控制者的方法:请求天敌信息requestEnemyInfo(),保存天敌编辑信息saveEdit(),保存天敌与害虫匹配信息saveLinkPests(),保存取消天敌害虫匹配信息saveUnlinkPestes()。 用户的方法:浏览天敌信息scan(). 管理员的方法:浏览天敌信息scan(),编辑天敌信息edit(),天敌与害虫匹配linkPests (),取消天敌与害虫匹配关联unlinkPests()。 界定分析: 边界类:天敌信息表单。天敌信息表单为系统与用户交互的图形界面,故为边界类。 控制类:天敌信息控制者,天敌信息控制者负责系统的功能实现,故为控制类。 实体类:用户、管理员。 2. 2.5新发现害虫管理模块时序图,如图7所示。 图7新发现害虫管理模块时序图 摘要: 用户编辑新害虫信息,新害虫添加表单将用户编辑的信息提交给新害虫添加控制者,新害虫添加控制者将新害虫信息保存到系统,并返回保存结果。专家向新害虫表单发送请求,要求读取用户添加的新害虫的信息,新害虫表单发送这个请求给新害虫添加控制者,新害虫添加添加控制者从系统中读取所有新害虫的信息,反馈给专家。专家经分析判定归类后,确认新害虫的信息。管理将经专家确认整理后的新害虫信息提交给新害虫表单,新害虫表单将已确认为新害虫的害虫信息发送给新害虫添加控制者,新害虫添加控制者将其保存到害虫信息库中,并返回保存结果。 新害虫表单的方法:提交新害虫信息submitNewPests(),请求新害虫信息requestNewPests(),提交增加的新害虫信息submitAddNewPests(),显示新增结果showAddResult (),显示保存结果showSaveResult(),显示新害虫信息showNewPests(),提交查询新害虫信息querryNewPes(t),显示查询结果showQuerryResu l)t ( 新害虫控制者的方法:保存新害虫信息saveNewPests(),请求查询新害虫信息 querryNewPests(),保存新害虫信息 saveNewPests ()。 用户的方法:编辑新害虫描述editNewPests ()、查询新害虫信息searchNewPests (). 专家:读取新害虫描述readNewPests () o 管理员:增加新害虫信息addNewPests ()。 界定分析: 边界类:新害虫添加表单.新害虫添加表单为系统与用户交互的图形界面,故为边界类。 控制类:新害虫添加控制者。新害虫添加控制者负责系统的功能实现,故为控制类。 实体类:用户、管理员、专家. 2.2。5柑橘虫害诊断模块时序图,如图8所示. 5d柑摘虫害诊81子元素 ;匚 dLi i mgiL中 w i mForm :c.dJi agrEw i s匚】itr qL :cndJi agjL・iw i sIelF中rnimti otl 1.11 j'1 / : s c :±TiCp i3Inf ci Q 1.13// : rmqwHCpdlnfu 0 .*H is 1. 14//: showCp dln£o () 11 I1 11 1 Lii 厂! 11 I1i i1 J11 0 ..22//: rsqueEtFeElElnfo 0 1.12/./: r 1. 23//: r e que e tP e e t eItlFo。 卓 5刘 * 1. Sl/7: s c aiJ e s t sln/o I 1.24//: showPestslnfo 0/ I: 1.31 ./.i'1 : ent erCp «1F e:atjjr e [.) 1. 32//: suhni i tCpiiFeitm-yQ :+: :+: 1.33//: suhni i tCp -IF eitwe (') 了二*一二加 I 一.* 二…沸二 1. 3i5//: 5ubmi tChoi 1.3E/.J:submitChoices(.J 1. 37//: Eubmi tChoices F I :* 1. 38// : zhowRe suit (.J 图8柑橘虫害诊断模块时序图 摘要: 用户通过浏览害虫和柑橘因这些害虫面致的病进行鉴别诊断时,诊断表单将所请求的分类发送给诊断控制者,诊断控制者从系统中读取出分类信息并返回给表单。用户通过浏览虫害病分类进行诊断时,诊断表单将所请求的分类发送给诊断控制者,诊断控制者从系统中读取出分类信息并返回给表单。用户通过搜索关键字进行诊断时,诊断表单将用户所输入的关键字发送给诊断控制者,诊断控制者从系统中检索出符合关键字的信息条目并返回给表单。用户通过勾选虫害病特征进行智能诊断时,诊断表单将勾选的特征发送给诊断控制者,诊断控制者从系统中检索出最匹配的1 — 3个条目返回给表单。 诊断表单的方法:请求柑橘虫病信息requestCpdInfo(),显示柑橘虫病信息showCpdInfo(),请求害虫信息requestPestsInfo(),显示害虫信息showPestsInfo(),显示要用户选择的特征项showChoices(),提交用户对特征的选择submitChoices,提交柑橘虫病特征submitCpdFeature(),显示诊断结果showResult()。 诊断控制者的方法:请求害虫信息requestPestsInfo(),请求虫病信息requestCpdInfo(提交柑橘虫病特征submitCpdFeature(),提交用户选择的特征 submitChoices()。 用户的方法:浏览害虫分类信息scanPestsInfo(),浏览虫害病分类信息scanEchinococcosis(),搜索 search(),智 能诊断 featureDiagnosis()界定分析: 边界类:诊断表单.诊断表单为系统与用户交互的图形界面,故为边界类。 控制类:诊断控制者。诊断控制者负责系统的功能实现,故为控制类。 实体类:用户。 2O 2O 6用户留言管理模块时序图,如图9所示. Ei用户留言卷程 日子元素 1. ]2// . Eijtn 1 £ £4£4 】.L 4//1 -KhavinB'S E K^:a 0 1. 13// . I..I 1 . E3// ' E VbR'S&S 3-P.S- I.) :k 1.24// . ztiavH^S S k£4 () L. Sl/i7: ic-ari () L.签 f f : 1' “3 st (J 1.3-3//:req.'j.e5 1 () ].31!// ' xhnwlfl&a x 尾吾目() 2.11/X:=c6nO shftw^ess-sct O L 3 . *12//.磐 Q Q.U4 E tDd gtc 3 43/V: r t-TJestDcl tt e 0 .44// -Ehavllwl A t wB.6 euI 1 Q 图9用户管理留言时序图 摘要: 用户发表留言时,留言管理表单将留言提交到留言管理控制,留言管理控制者将留言保存到系统.用户或管理员回复留言时,留言管理表单将回复提交到留言管理控制,留言管理控制者将回复保存到系统。 留言管理表单的方法:提交留言submitMessage (),提交回复submitAnswer()。 留言管理控制者的方法:保存留言saveMessage(),保存回复saveAnswer()。 用户的方法:发表留言pubMessage(),回复answer。。 管理员的方法:回复answer()。 界定分析: 边界类:留言管理表单。留言管理表单为系统与用户交互的图形界面,故为边界类. 控制类:留言管理控制者。留言管理控制者负责系统的功能实现,故为控制类。 实体类:用户、管理员、专家。 3. 总体设计 3・1总体结构设计 本软件系统的总体逻辑结构是按照用户需求分析说明书中功能需求,划分成用户信息管理子子系统、柑橘虫害诊断管理子系统、用户留言管理子系统三个子系统.然后再依据用户需求对各子系统进行更加细化的功能模块的划分。 总体结构示意图如图2所示. 用户信息 修改 柑橘虫病 信息管理 柑橘害虫 信息管理 天敌信息 管理 柑橘虫病 诊断 发表 回复 柑橘虫病 信息处理 柑橘虫病 种类管理 天敌害虫天敌信息I \ 匹配管理 处理 处理 柑橘害虫 信息处理I 柑橘害虫 种类管理 简单诊断智能诊断 柑橘虫害专家诊断系统 1 1 1 - <<子系统>> 用户信息管理 <<子系统>>柑橘虫害诊断管理 <<子系统>> —用户留言管理 用户注册登录 用户新增害虫处理 图10总体结构示意图 3。2运行环境设计 该软件系统的运行环境: 硬件平台: 服务器的最低配置要求:处理器1GHz或更快,内存1GB或更高,硬盘10GB或更大容量. 软件平台: (1) 服务器操作系统:NT核心、的操作系统,可以是Windows Server23操作系统或更高的版本。 (2) 数据库管理系统:Microsoft SQL Server 25 (4) 客户端的操作系统:Windows 20或XP或更高版本。 (5) 客户端的平台软件:IE6。0以上。 网络平台: (1) 通信协议:支持http协议。 (2) 通信带宽: 3.3子系统清单 子系统清单,如表2所示. 表2子系统清单 子系统编号 子系统英文名 子系统功能简述 子系统之间的关系 SS1 userinfo 用户信息管理 并列,共同构成整个系统。 SS2 cpDiagnosis 柑橘虫害诊断 SS3 messageManage 用户留言管理 3.4功能模块清单 功能模块清单,如表3所示。 表3功能模块清单 模块编号 模块英文名 模块功能简述 模块的接简述 M 1-1 userinfo 用户信息管理 用户提供的信息 M 2-1 pestinfo 害虫信息管理 用户选择的害虫 M 2-2 pestsType 害虫种类管理 用户提供的种类 M 2 — 3 addNewPest 新害虫添加管理 用户提交的信息 M 2 — 4 intelligent Diagnosis 智能诊断 用户提供的依据 M 2 — 5 cpdinfo 虫病信息管理 用户选择的虫病 M 2 — 6 cpdType 虫病种类管理 用户提供的种类 M 2-7 enemyinfo 天敌信息管理 用户提交的信息 M 3 — 1 messageManagement 留言管理 用户提交的信息 4. 模块(部件)功能分配 具有功能独立、能被调用的信息单元叫做模块。模块是结构化设计中的概念,部件是面向对象设计中的概念。 模块功能分配的目的,就是为了将具有相同功能的模块合并,从中提取公用模块,形成公用部件,按照构件或中间件的方式加以实现,作为本系统的公用资源,甚至作为公司级组织的公用资源,从而充实公司级的构件库或中间件库,优化系统设计,加快开发速度,提高开发质量。 4.1专用模块功能分配 专用模块功能分配,如表4所示。 表4专用模块功能分配 专用模块编号 模块英文名 模块详细功能分配 模块的接标准 M1-1 userinfo 模块的登录与注册功能 用户注册或登录时所需要的字段 M2-1 addNewPest 添加新害虫 用户提交的新害虫信息。 M2-2 intelligentDiagnosis 推理出符合用户要求的的数据模块 用户提供的推理依据。 M2-3 messageManagement 用户的留言与管理员或专家的回复 用户提交的留言或回复 4.2公用模块功能分配 公用模块功能分,如表5所示。 表5公用模块功能分配 公用模块编号 模块英文名 模块详细功能分配 模块的接标准 G-1 infoManagement 处理用户、害虫、虫病、天敌信息的统一接 用户提供的信息 G-2 typeMangement 处理害虫、虫病信息的种类接 用户提供的种类信息 G-3 messageBox 处理各种需要输出地请求 用户提供要输出的类型 5. 数据结构设计 5. 1数据库表名清单 数据库表名清单,如表6所示. 表6数据库表名清单 序 号 中文表名 英文表名 表功能说明 1 用户信息 userinfo 记录用户的基本信息 2 柑橘病害种类 cpdType 记录柑橘病的种类 3 柑橘病害信息 cpdinfo 记录各种柑橘病的信息 续上表 4 柑橘害虫种类 cpType 记录柑橘害虫的种类 5 柑橘害虫信息 cpInfo 记录各种柑橘害虫的信息 6 新发现害虫信息 newcpInfo 记录用户新发现的害虫的介绍 7 用户发表的留言 userPM 记录用户新发表的留言信息 8 用户回复的留言 userRM 记录用户回复的留言信息 9 天敌信息 enemyInfo 记录天敌的基本信息 10 天敌种类信息 enemyType 记录天敌种类基本信息 11 捕食表 Predator 害虫与天敌捕食信息 12 害虫相册 PhotosOfPest 害虫的相册 13 天敌相册 PhotosOfEnemy 天敌的相册 5.2数据库表之间关系说明 数据库的E-R图如图3所示. 新害虫 M 图11 E-R图 整个系统中共有6个实体,包括用户、柑橘害虫、新害虫、柑橘虫病、天敌、留言。前面5个实体分别产生5张表,分别是用户信息表(userInfo)、柑橘害虫信息表(cpInfo)、新害虫信息表(newcpInfo)、柑橘虫病信息表(cpdInfo)、天敌信息表(enemyInfo)。对于实体留言,根据用户与留言的2种联系,留言实体产生2张表,分别是用户发表留言(userPM)和用户回复留言(userRM). 这6个实体间有着5种联系,一种1对多联系,4种多对多联系,4种多对多联系产生了 4张表,分别是用户发表留言(userPM)、用户回复留言(userRM)、致病表(pcLink)、捕食表(Predator ). 因为这个系统中的害虫和虫病要实现分类管理,所以要添加害虫类型表(cpType、柑橘病类型表dpdType天敌种类^表enemyTy)e 根据用户对图片的要求分别对害虫和害虫天敌的图片做了一个相所册以产生了两张表,天敌相册表(PhotosOfEnemy)、害虫相册表(PhotosOfPest).所以整 个数据库中共有14张表。 5。3数据库表的详细清单 Tablel: userinfo Alias :用户信息 Description: Column Name Alias Datatype Size Primary Key Foreign Key Default Value Descriptioi u_name 用户名 nchar(20) 20 true false u_pwd 登录密码 nchar(8) 8 false false u-typename 用户类型名 int false false Table2: cpdType Alias柑橘虫病类型 Description Column Name Alias Datatype Size Primary Key Foreign Key Default Value Descriptioi cpd-typeno 柑橘虫病种类号 int true false cpd-typename 柑橘虫病种类名称 nchar(2) 20 false false cpd-typeintroduc e#橘虫病各类类简介 nchai( 1 ) 1 false false cpd-typeprevent 柑橘虫病各类防治 nchai( 1 ) 1 false false cpd-superiortype 上级类型 int false false Table3: cpdInfo Alias柑橘虫病信息 Description Column Name Alias Datatype Size Primary Key Foreign Key Default Value Descriptioi cpd_no 柑橘虫病编号 int true true cpd_name 柑橘虫病 名称 nchar(20) 20 false false c_nomen 柑橘虫病学名 nchar( 20) 20 false false c_typeno 柑橘虫病类型号 int false true c_harm 柑橘虫病危害 nchar(1) 1 false false c_locate 柑橘虫病地理分布 nchar(1) 1 false false c_symptoms 柑橘虫病 症状 nchar(10) 1 false false c_rule 柑橘虫病规律 nchar(1) 1 false false c_prevent 柑橘虫病防治 nchar(10) 1 false false cpd_image 柑橘虫图片 nchar(1) 1 false false Table4: cpInfo Alias柑橘害虫信息 Description Column Name Alias Datatype Size Primary Key Foreign Key Default Value Descriptioi cp_no 柑橘害虫编号 int true true cp_name 柑橘害虫名称 nvarchar( 255) 255 false false cp_typeno 柑橘害虫类型号 int false true cp_nomen 柑橘害虫学名 nvarchar(255) 255 false false cp_feature 柑橘害虫特征 ntext false false cp_locate 柑橘害 ntext false fa
