液氧、液氮、液氩贮槽安全操作规程.doc

上传人:丰**** 文档编号:10196902 上传时间:2025-04-26 格式:DOC 页数:5 大小:15.54KB
下载 相关 举报

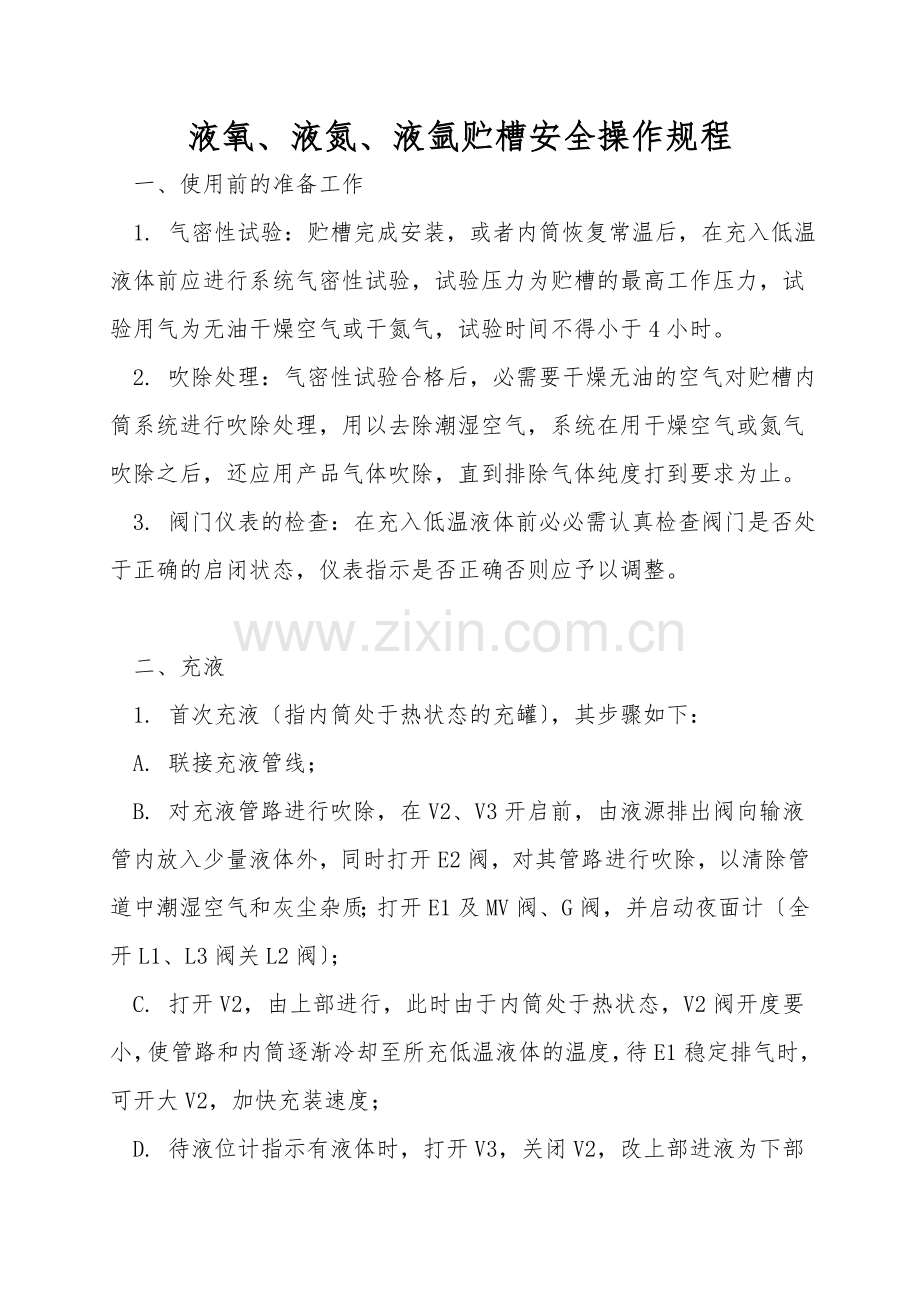

液氧、液氮、液氩贮槽安全操作规程.doc_第1页
第1页 / 共5页

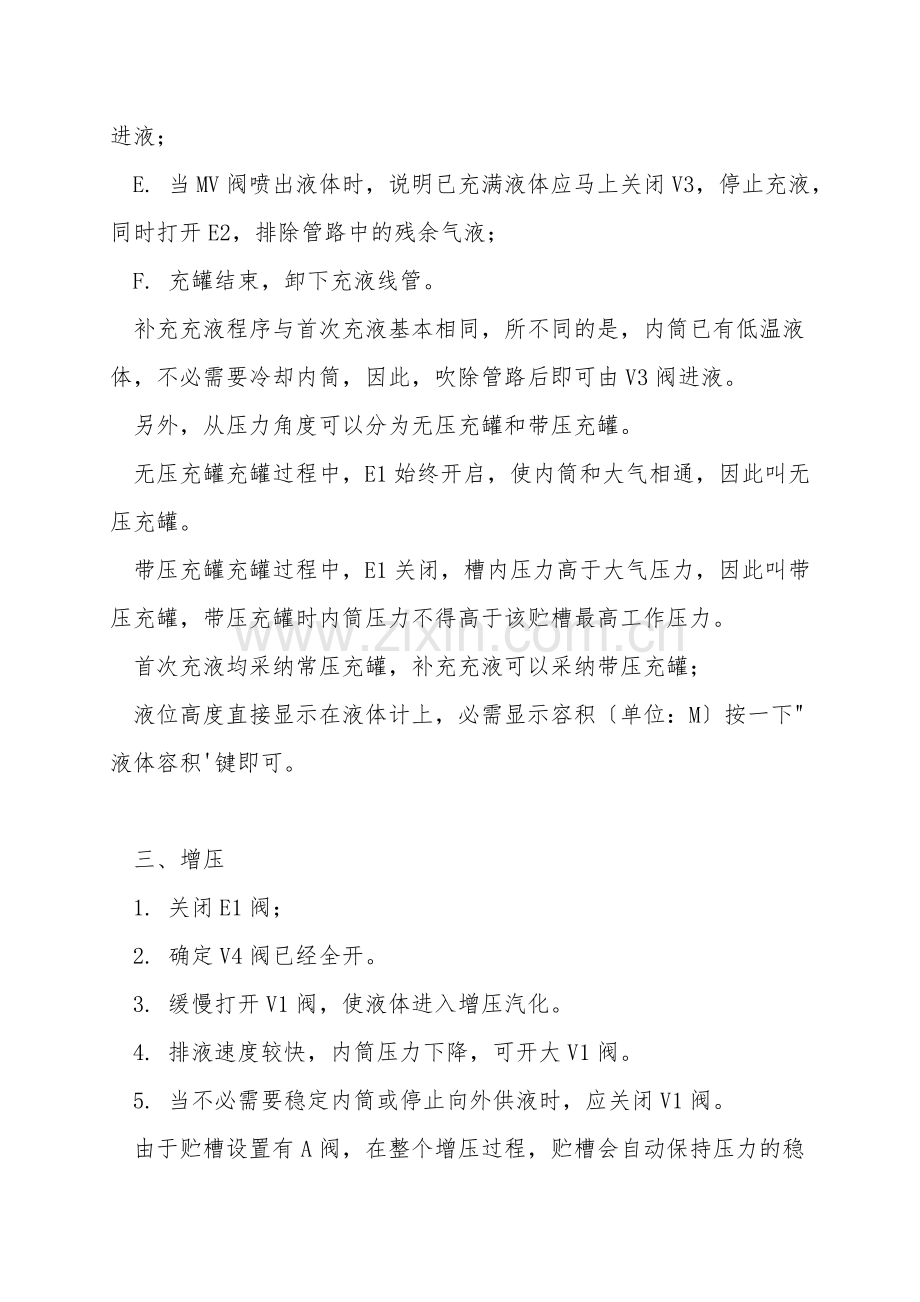

液氧、液氮、液氩贮槽安全操作规程.doc_第2页
第2页 / 共5页
点击查看更多>>
资源描述
液氧、液氮、液氩贮槽安全操作规程 一、使用前的准备工作 1. 气密性试验:贮槽完成安装,或者内筒恢复常温后,在充入低温液体前应进行系统气密性试验,试验压力为贮槽的最高工作压力,试验用气为无油干燥空气或干氮气,试验时间不得小于4小时。 2. 吹除处理:气密性试验合格后,必需要干燥无油的空气对贮槽内筒系统进行吹除处理,用以去除潮湿空气,系统在用干燥空气或氮气吹除之后,还应用产品气体吹除,直到排除气体纯度打到要求为止。 3. 阀门仪表的检查:在充入低温液体前必必需认真检查阀门是否处于正确的启闭状态,仪表指示是否正确否则应予以调整。 二、充液 1. 首次充液〔指内筒处于热状态的充罐〕,其步骤如下: A. 联接充液管线; B. 对充液管路进行吹除,在V2、V3开启前,由液源排出阀向输液管内放入少量液体外,同时打开E2阀,对其管路进行吹除,以清除管道中潮湿空气和灰尘杂质;打开E1及MV阀、G阀,并启动夜面计〔全开L1、L3阀关L2阀〕; C. 打开V2,由上部进行,此时由于内筒处于热状态,V2阀开度要小,使管路和内筒逐渐冷却至所充低温液体的温度,待E1稳定排气时,可开大V2,加快充装速度; D. 待液位计指示有液体时,打开V3,关闭V2,改上部进液为下部进液; E. 当MV阀喷出液体时,说明已充满液体应马上关闭V3,停止充液,同时打开E2,排除管路中的残余气液; F. 充罐结束,卸下充液线管。 补充充液程序与首次充液基本相同,所不同的是,内筒已有低温液体,不必需要冷却内筒,因此,吹除管路后即可由V3阀进液。 另外,从压力角度可以分为无压充罐和带压充罐。 无压充罐充罐过程中,E1始终开启,使内筒和大气相通,因此叫无压充罐。 带压充罐充罐过程中,E1关闭,槽内压力高于大气压力,因此叫带压充罐,带压充罐时内筒压力不得高于该贮槽最高工作压力。 首次充液均采纳常压充罐,补充充液可以采纳带压充罐; 液位高度直接显示在液体计上,必需显示容积〔单位:M〕按一下"液体容积'键即可。 三、增压 1. 关闭E1阀; 2. 确定V4阀已经全开。 3. 缓慢打开V1阀,使液体进入增压汽化。 4. 排液速度较快,内筒压力下降,可开大V1阀。 5. 当不必需要稳定内筒或停止向外供液时,应关闭V1阀。 由于贮槽设置有A阀,在整个增压过程,贮槽会自动保持压力的稳定,在第一次增压时,应调整A阀的启闭压力,使之达到工作要求,A阀的关闭压力应等于必需要的工作压力,压紧上部调节螺栓,为提升开启压力,反之降低开启压力。 四、排液 排液有两种方式: 1、向汽化器排液。 当贮槽内压力达到要求后,即可打开V5阀向外供应液体。 2、自液体进出阀〔V3〕排液。 五、贮存 液体贮存分为常压贮存和带压贮存两种方式 1、常压贮存 常压贮存过程中,F1阀始终开启,让自然蒸发气体,因此阀排至大气,贮嘈压力不致于升高。 2、带压贮存 带压贮存过程中,F1阀关闭,由于自然蒸发的气体留在槽内,内筒压力将逐渐升高,此时液位计、压力表应投入运行,当内筒压力打到工作压力时应马上打开F1阀泄压。 当长期贮存液体时,在贮存期间〔无论何种贮存方式〕应定期对液体中的碳氢化合物进行分析检查,以免引起意外事故,主要检查其乙炔浓度不得超过0.5Ppm.否则应将槽内液体排尽或者补充液氩,使贮糟乙炔含量小于0.5Ppm.。 关于低温液体贮运设备重要要求之一,是要有合格的绝热性能,蒸发率要小,而真空度的好坏又是绝热性能的关键,珠光砂在常温常压下的热系数为0.5Mm2K,而真空主在66.71.33Pa范围内导热系数却是0.0026W/m2K.由此可见,在其他条件(因传量Q=KF)相同的条件下夹层有满意的真空度,传入热量相差20倍.。 贮槽真空一旦被破坏,就无法贮存低温液体.因此应特别注意槽的真空度,贮槽的外筒防爆装置和抽空阀是直接接通真空夹层的,在夹层真空度没有被破坏时,或不必需要补充珠光砂重抽真空时,不得拆弄该装置,抽空阀设备出厂时做铅封,说明不得任意搬动,否则将破坏其贮槽真空度。. 低温槽的外壳属于外压容积,外壳承受着大气压力,严禁敲打碰撞免于外壳受到损坏,也不得处于50℃的环境之中,影响真空度,降低绝热效果。.. 贮液槽的真空度半年检查一次.要测量时,只要将金属热偶规管上的护盖拧下,插入热偶真空计的插头,即可明知夹层真空度具体操作按真空计的使用说明书进行。. 贮槽使用几年后,真空度可能降低到66.7Pa以下,必需要重抽真空,提升绝热性能重抽真空以前应将槽内液体排尽,并用80100℃的干燥无油空气或氮气加温吹除直至常温,接好真空管道,首先开泵抽出管中湿空气,然后打开真空阀进行抽空。. A. 阀门是否处于正确启闭位置; B. 压力表、液体计是否准确可靠; C. 设备管道、阀门有无泄漏、堵塞现象; D. 按规定对安全阀定期检校。
