全国机动车缉查布控系统互联网模拟测试系统PPT.ppt

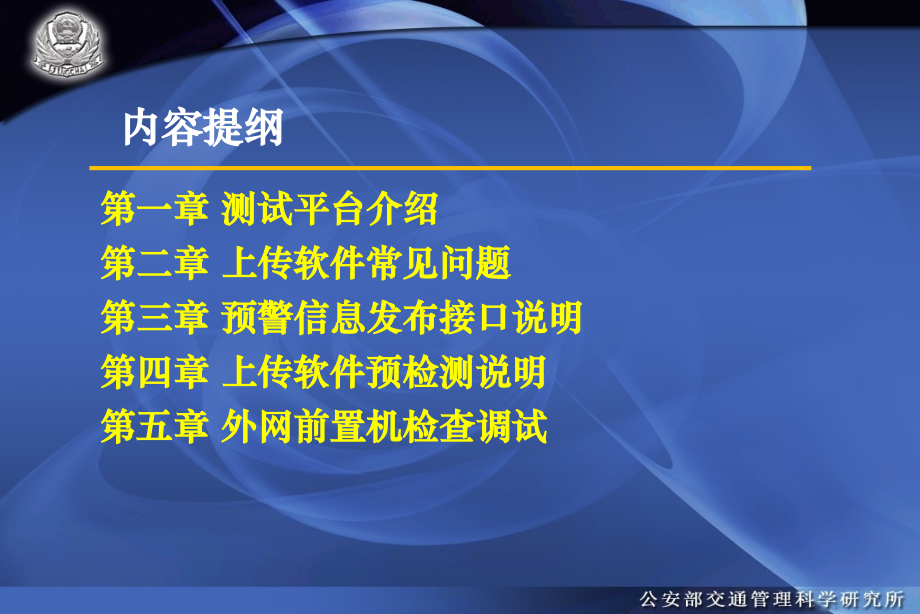

公安部交通管理科学研究所五部 杨卓敏,二一三年六月,全国机动车缉查布控系统联网,模拟测试系统介绍,第一章 测试平台介绍,第二章 上传软件常见问题,第三章 预警信息发布接口说明,第四章 上传软件预检测说明,第五章 外网前置机检查调试,内容提纲,概述,缉查布控模拟测试系统是部署在互联网的，为方便卡口建设与运维公司开发调试上传软件而建立的。上传软件调用测试平台接入服务上传模拟通行信息至机动车缉查布控系统。通过该平台还可进行上传软件测试、预检测、预警发布接口测试、前置机检查调试等。,第一章 测试平台介绍,测试平台组成,61.177.142.154:9080/rmweb/,61.177.142.154:9080/rminf/services/Trans?wsdl,提供通行信息接入调试接口,提供卡口备案等业务试用,预警信息发布平台联调服务,提供上传软件预检测服务,提供前置机的互联网调试服务,提供服务,在公安网,Ftp:/10.2.41.31/,全国机动车缉查布控系统,/,下载测试平台许可申请表,填写测试平台许可申请表,将申请表发送至指定,Email,Email,中收取已许可申请表,平台使用申请,测试平台许可申请表,由预警发布平台所属支队或总队向公安部交通管理科学研究所五部提出申请,五部批准后，与申请单位确定一个联调时间及相关准备要求,由支队与总队通知联调厂家,预警信息发布平台联调预约,与公安部交通管理科学研究所二部（检测部）联络预约检测,由二部联系五部申请预检测,由五部联系厂家确定预检测时间及所需准备,预检测预约,由前置机所属支队或总队向公安部交通管理科学研究所五部提出申请,五部批准后，与申请单位确定一个联调时间及相关准备要求,由支队与总队通知联调厂家,前置机调试预约,第二章 上传软件常见问题,卡口数据上传中断,卡口数据上传延迟,页面显示没有过车图片,调用接口上传不稳定,常见问题,前端上传软件问题,前端上传软件部署,前端上传软件保活机制,卡口系统自身数据采集与传输,卡口数据上传中断,时钟同步,上传环节多,上传程序单线程堵塞,上传程序之前的传输延迟,前端卡口识别与上传延迟,卡口数据上传延迟,前端图片服务器故障,备案错误,边界接入平台与网闸故障,页面显示没有过车图片,第三章 预警信息发布接口说明,预警客户端,短信平台,外挂发布平台（含警务通）,LED,大屏,预警发布方式,外挂发布平台,外挂发布平台,是指对,终端,（如警务通、手机、车载信息设备等）进行信息发布的专用平台，如警务通平台、短信平台等，由各地自行建设。缉查布控系统通过与外挂发布平台对接，可以实时将预警信息发布至终端，便于民警快速反应与处置。,对接网络结构,测试平台,外挂平台接口格式,考虑发布实时性与统一规范的需要，由发布平台提供,Http Servlet,访问接口，由缉查布控系统预警中心在预警发生时主动调用该接口。,发布平台接口格式,发布平台提供形如以下格式,http servelet,接口：,ip:port/context/alarm.tfc?method=sendAlarm,其中,%,开头的字符串如,%hphm,即参数表达式，在调用时将被预警中心替换为实际值。,http,接口可以有一定灵活性，但参数表达式必须严格按照规范说明填写。该接口在缉查布控系统系统参数中配置，系统参数名为,fbpt1,、,fbpt2,、,fbpt3,，最多允许,3,套外挂发布平台。,外挂发布接口参数说明,参数名称,参数说明,备注信息,%kkbh,卡口编号,12,位编号,%kkmc,卡口名称,用,URLEncoder,进行,UTF-8,编码,%fxlx,方向类型,不能为空（,1-,上行,/,进城,/,环线顺时针、,2-,下行,/,出城,/,环线逆时针）,%cdh,车道号,不能为空（该车道在道路中的车道顺序号码。在顺道路方向时，从道路中间隔离带或道路中间划定界开始，从左到右依次为每个行车道所编排的正整数顺序号。在通行信息上传过程中，车道字段采集的车道号的值）,%hphm,号牌号码,无牌用半角“,-,”表示，遮挡号牌用半角“,?,”表示，未识别号牌用空表示，用,URLEncoder,进行,UTF-8,编码,%gcsj,过车时间,日期格式字符串“,yyyy-mm-dd hh24:mi:ss,”,形如“,2003-09-11 11:07:,，用,URLEncoder,进行,UTF-8,编码,%tplj,图片路径,加密的图片路径，用,URLEncoder,进行,UTF-8,编码,%tp1,图片,1,加密的图片名称，用,URLEncoder,进行,UTF-8,编码,%tp2,图片,2,同上,%tp3,图片,3,同上,%bkjb,布控级别,%bklx,布控类型,LED,大屏通讯接口,比对报警客户端,（我方提供）采用,TCP,协议被动服务方式，在,8526,端口监听，由,大屏显示程序,（前端建设单位提供）连接该端口，并保持链路可靠。比对报警客户端向连接上的链路发送报警信息，数据格式采用,xml,格式。,XML,格式,XML,格式,数据项,说明,HPHM,车辆号牌号码,HPZLMC,号牌种类名称,CSYS,车身颜色,(,来自布控信息,),CLSD,车辆速度,CLLXMC,车辆类型名称,GCSJ,过车时间：格式如“,2009-09-11 11:07:,KDMC,卡点名称,FXMC,方向名称,CDH,车道编号,BKLBMC,布控类别名称,BKJB,布控级别,(0,：一级；,1,：二级；,2,：三级,),BKJGMC,布控机关名称,TP1,图片,1,（图片定位信息，为,http,路径）,TP2,图片,2,TP3,图片,3,第四章 上传软件预检测说明,预检测目的,为了规范上传软件开发，提高数据上传质量。公安部交通管理科学研究所,二部检测中心,提供机动车缉查布控系统,上传软件检测服务,。需要检测的上传软件，厂家可以通过互联网测试平台先行进行预检测。预检测合格的再正式进行检测，避免检测多次无法通过造成损失。,检测平台架构,软件功能,数据上传质量,软件稳定性,检查项目,测试平台许可申请表,检查内容,检查方法,自动重启功能,：服务器自动重启后，上传软件能够自动启动，自动开始上传,重启上传服务器，观察上传软件运行状况，检查缉查布控系统数据接入情况,参数配置功能,：卡口编号、方向类型、车道号等信息在上传软件中可进行配置，并在操作手册中说明要求,进行实际操作，申请备案卡口，以新备案的卡口编号、方向类型进行替换,续传功能：在网络中断、缉查布控接入服务暂停后，上传暂停；当网络恢复、接入服务重新启动后，上传软件能够恢复上传，要求不影响当前过车上传性能,拔出网线,10,分钟或者接入服务暂停,10,分钟后恢复正常，看上传软件是否恢复上传数据；检查恢复时间点后的过车是否存在上传延迟,补传功能,：在网络中断、缉查布控接入服务暂停后，上传暂停，这期间会有一些过车数据没有上传；当网络恢复、接入服务重新启动后，需要将这些数据补传，要求不影响当前过车数据上传,拔出网线,10,分钟或者接入服务暂停,10,分钟后恢复正常，再等待,30,分钟后，看这期间未上传的过车数据是否全部补传；等,2,小时后，检查恢复时间点前的过车数据最晚入库时间是否在,30,分钟内,控件共享库更新,：提供控件（或共享库）更新方法，并在操作手册中说明,按照其操作说明关闭上传软件、卸载控件（共享库），重新安装控件（共享库），恢复上传软件,保活程序,：有保活程序，关闭上传软件，应能自动重启,关闭上传软件，观察一段时间后上传程序是否自动启动,软件功能检查,检查内容,检查方法,数据准确性：,通行信息没有缺项、通行信息代码类数据（如号牌种类）正确翻译、通行信息相关字段匹配（如号牌种类为小型汽车，其号牌颜色就应当为蓝色）、图片可见、通行数据与卡口图片匹配、各车道均有数据上传,通过缉查布控系统轨迹查询，查看详细信息,一致性：,与模拟数据源一致,检查入库数据量与模拟数据源中通行数据量是否一致,时钟同步,：上传软件须有时钟同步方案，按照方案设置上传服务器时钟同步,通过轨迹查询，检查过车时间与入库时间，是否存在入库时间早于过车时间，即未时钟同步,时间延迟要求,：卡口上传延迟率低于,5,检查缉查布控系统指定测试卡口的通行信息，其过车时间与入库时间，延迟时间超过,8,秒的比率低于,5,数据质量检查,检查内容,检查方法,压力测试：,模拟高峰时期道路通行数据量，模拟高峰时期道路通行数据量,在模拟数据生成软件中设定高峰期间每分钟过车数（推荐,1200,），运行,2,个小时后恢复正常，检查这期间数据上传有无漏传、有无延迟,长期运行测试,：长时间运行后无漏传、延迟满足要求,无人工干预情况下运行一昼夜后，检查通行信息延迟、漏传情况,软件稳定性,第五章 外网前置机检查调试,外网前置机,前置机,是指,采用边界接入模式（含公安驻地外模式）通过,公安内外网安全接入平台,（,厂家比杭州合众、天行网安、三所,等）,接入缉查布控系统时,，,在外网部署的接入平台（含接入服务、数据库前置机、文件前置机）,。,安装说明,:,ftp:/10.2.41.31/,机动车缉查布控系统,/,缉查布控系统前置机安装说明,(2013-6-14).doc,部署于外网，公安网无法直连,无法在公安网内远程调试,无法在公安网内实现远程升级与调试,部署于外网，安全等级要求较低,不存在一机两用监控,外网前置机特点,前置机服务器安装配置,前置数据库、中间件（,websphere,）、文件服务安装情况,缉查布控接入服务安装配置情况,跨边界通行信息与特征图片接入模拟,跨边界过车图片访问模拟,多接入点模拟测试,前置机检查调试内容,前置机联调结构,服务器基本要求,检查内容,检查方法,服务器,配置,须满足建设指导意见要求,操作系统与应用软件（如,Oracle,、,Websphere,）版本,开启远程方式（,windows,下开启远程桌面）,选择同一网络内其他电脑可以远程登录该服务器,远程登录服务器能完成服务器重启,与统一时钟源进行时钟同步,修改服务器时间，比如与实际时间差几个小时，可逐渐恢复正确时间,Windows,服务器安装病毒防火墙,如瑞星等，病毒库升级到最新,Windows,禁用“关闭事件跟踪程序”,Windows,关闭数据执行保护,Windows,关闭错误报告,前置机服务器要求,检查内容,检查方法,断电恢复后能够自动重启,服务器运行时切断电源一段时间后恢复电源，服务器能自动启动并完成自动登录，无须人工干预,未安装开发工具与测试软件,超过内存安装,64,位操作系统,64,位操作系统安装,64,位,Websphere,64,位操作系统安装,64,位,Oracle,服务器重启后,Oracle,自动启动,重启数据库服务器后，不作其他操作，用,sqlplus,能正常登录数据库,服务器重启后,websphere,能自动重启,已安装接入服务的，重启服务器后在浏览器键入,ip:port/rminf/services,（其中,ip,为接入服务器,ip,、,port,一般为,9080,）未反馈报错信息,服务器重启后,Ftp,文件服务能够自动重启,对于需要安装文件服务的前置机（如使用天行网安平台进公安网的），重启服务器后查看,ftp,是否自动启动,打开了文件夹共享服务（,net share,）,选中文件夹点击右键可设置共享,前置机数据库配置检查,数据库字符集,数据库表空间,数据库用户,数据库逻辑结构,接入服务安装检查,JDBC,数据源检查,接入服务发布包检查,前置机文件交换检查,交换目录检查,文件服务检查,接入服务安装配置检查,文件交换目录结构,配置文件,找到,rminf,发布目录，,如,：,D:Program FilesIBMWebSphereAppServerprofilesAppSrv01installedAppsJGEPQX75T7AGQOBNode01Cellrminf.ear,，打开,rminf*.war,包,然后打开,WEB-INF,目录,配置文件,多接入点配置,没有真实安全接入平台测试边界配置,没有真实安全接入平台进行性能测试,没有其他真实过边界应用测试边界容量可用性,前置机模拟调试局限,谢谢大家！,
