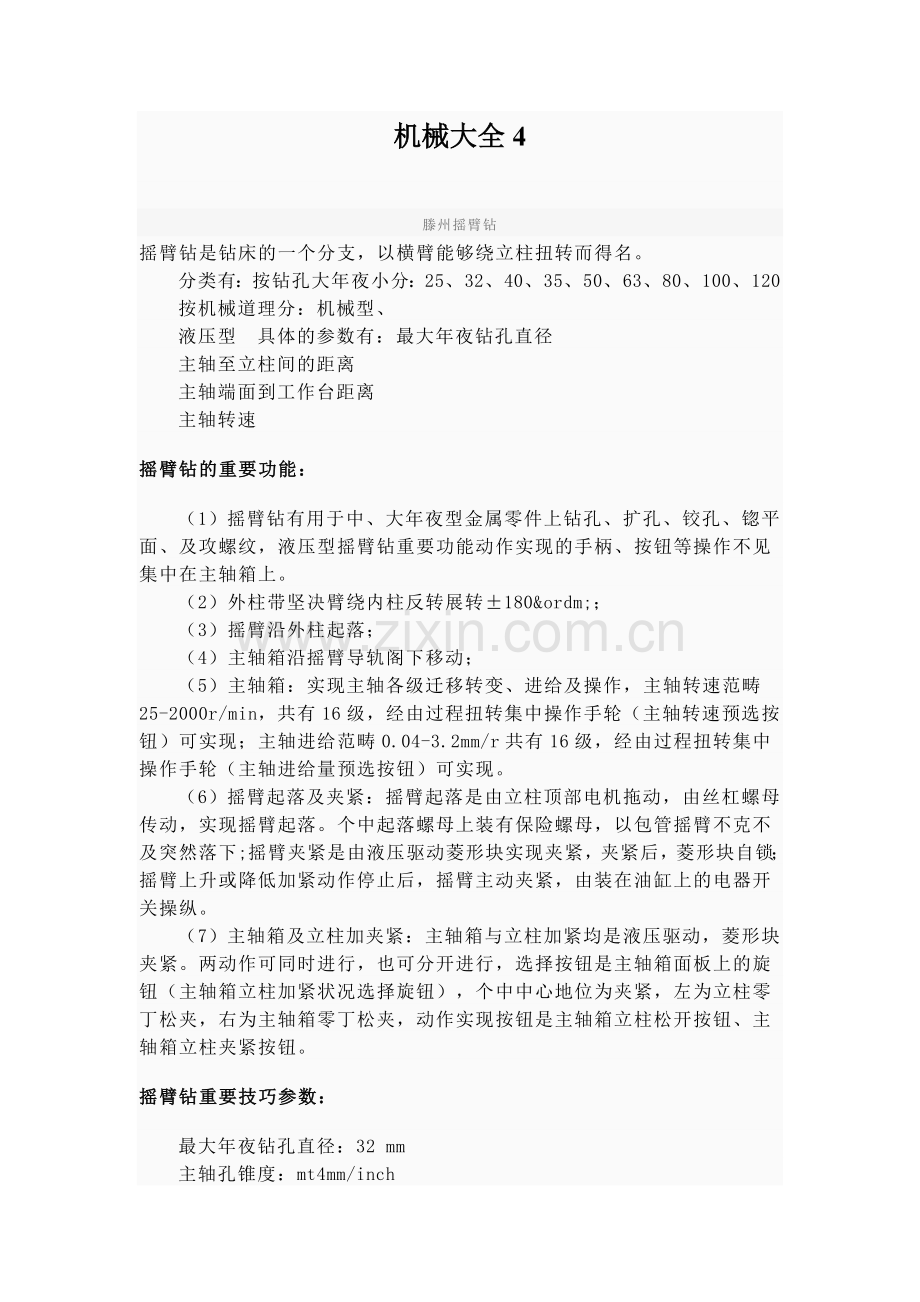

机械大全4.doc_第1页
第1页 / 共29页

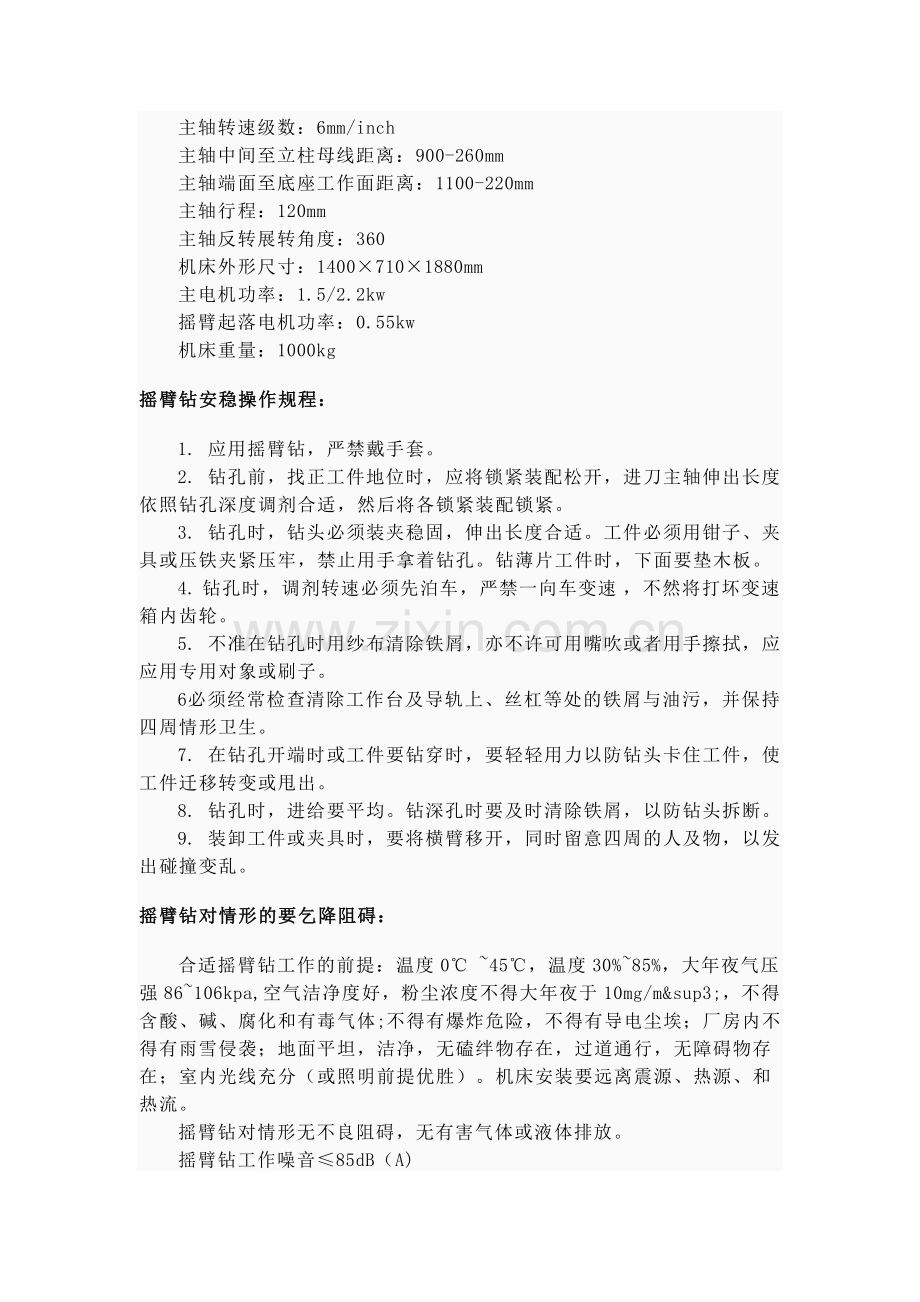

机械大全4.doc_第2页
第2页 / 共29页
点击查看更多>>
资源描述
机械大全4    滕州摇臂钻 摇臂钻是钻床的一个分支,以横臂能够绕立柱扭转而得名。   分类有:按钻孔大年夜小分:25、32、40、35、50、63、80、100、120   按机械道理分:机械型、   液压型 具体的参数有:最大年夜钻孔直径   主轴至立柱间的距离   主轴端面到工作台距离   主轴转速 摇臂钻的重要功能:   (1)摇臂钻有用于中、大年夜型金属零件上钻孔、扩孔、铰孔、锪平面、及攻螺纹,液压型摇臂钻重要功能动作实现的手柄、按钮等操作不见集中在主轴箱上。   (2)外柱带坚决臂绕内柱反转展转±180&ordm;;   (3)摇臂沿外柱起落;   (4)主轴箱沿摇臂导轨阁下移动;   (5)主轴箱:实现主轴各级迁移转变、进给及操作,主轴转速范畴25-2000r/min,共有16级,经由过程扭转集中操作手轮(主轴转速预选按钮)可实现;主轴进给范畴0.04-3.2mm/r共有16级,经由过程扭转集中操作手轮(主轴进给量预选按钮)可实现。   (6)摇臂起落及夹紧:摇臂起落是由立柱顶部电机拖动,由丝杠螺母传动,实现摇臂起落。个中起落螺母上装有保险螺母,以包管摇臂不克不及突然落下;摇臂夹紧是由液压驱动菱形块实现夹紧,夹紧后,菱形块自锁;摇臂上升或降低加紧动作停止后,摇臂主动夹紧,由装在油缸上的电器开关操纵。   (7)主轴箱及立柱加夹紧:主轴箱与立柱加紧均是液压驱动,菱形块夹紧。两动作可同时进行,也可分开进行,选择按钮是主轴箱面板上的旋钮(主轴箱立柱加紧状况选择旋钮),个中中心地位为夹紧,左为立柱零丁松夹,右为主轴箱零丁松夹,动作实现按钮是主轴箱立柱松开按钮、主轴箱立柱夹紧按钮。 摇臂钻重要技巧参数:   最大年夜钻孔直径:32 mm   主轴孔锥度:mt4mm/inch   主轴转速级数:6mm/inch   主轴中间至立柱母线距离:900-260mm   主轴端面至底座工作面距离:1100-220mm   主轴行程:120mm   主轴反转展转角度:360   机床外形尺寸:1400×710×1880mm   主电机功率:1.5/2.2kw   摇臂起落电机功率:0.55kw   机床重量:1000kg 摇臂钻安稳操作规程:   1. 应用摇臂钻,严禁戴手套。   2. 钻孔前,找正工件地位时,应将锁紧装配松开,进刀主轴伸出长度依照钻孔深度调剂合适,然后将各锁紧装配锁紧。   3. 钻孔时,钻头必须装夹稳固,伸出长度合适。工件必须用钳子、夹具或压铁夹紧压牢,禁止用手拿着钻孔。钻薄片工件时,下面要垫木板。   4. 钻孔时,调剂转速必须先泊车,严禁一向车变速 ,不然将打坏变速箱内齿轮。   5. 不准在钻孔时用纱布清除铁屑,亦不许可用嘴吹或者用手擦拭,应应用专用对象或刷子。   6 必须经常检查清除工作台及导轨上、丝杠等处的铁屑与油污,并保持四周情形卫生。   7. 在钻孔开端时或工件要钻穿时,要轻轻用力以防钻头卡住工件,使工件迁移转变或甩出。   8. 钻孔时,进给要平均。钻深孔时要及时清除铁屑,以防钻头拆断。   9. 装卸工件或夹具时,要将横臂移开,同时留意四周的人及物,以发出碰撞变乱。 摇臂钻对情形的要乞降阻碍:   合适摇臂钻工作的前提:温度0℃ ~45℃,温度30%~85%,大年夜气压强86~106kpa,空气洁净度好,粉尘浓度不得大年夜于10mg/m&sup3;,不得含酸、碱、腐化和有毒气体;不得有爆炸危险,不得有 导电尘埃;厂房内不得有雨雪侵袭;地面平坦,洁净,无磕绊物存在,过道通行,无障碍物存在;室内光线充分(或照明前提优胜)。机床安装要远离震源、热源、和热流。   摇臂钻对情形无不良阻碍,无有害气体或液体排放。   摇臂钻工作噪音≤85dB(A) 摇臂钻爱护保养   一、外表   5、清洗机床外表及逝世角,拆洗各罩盖要求表里洁净,无锈蚀,无黄袍,漆见本质铁见光   6、清洗导轨面及清除工作台面毛刺   7、检查补齐螺钉,手球,手柄   二、摇臂钻主轴及进刀箱   1、油质要保持优胜,油表态符要求   2、清除主轴锥毛刺   3、清洗液压变速体系,滤油网,调剂油压   三、摇臂钻及起落夹紧机机构,成海机床检查调剂起落机构和夹紧机构,达到灵敏靠得住 摇臂钻常见故障   1、操纵冷却泵电机不转   2、操纵主轴电机不运转   3、操纵摇臂电机(正反)不运转   4、操纵液压泵电机不转   5、操纵变压器掉电,按随便率性开关无反响   6、故障点操纵主控电路掉电,任何动作不克不及起动   7、KM1不克不及启动   8、KM1能启动,其它都不克不及启动   9、缓吸时刻继电器线圈掉电缓吸断开,缓吸闭合不克不及启动   10、KM2、KM3、KM4都不克不及启动   11、KM5不克不及启动   12、YA不克不及启动 摇臂钻重要部件拆卸次序:   (1)割断电源,拆下所有电念头及有关电气元件。   (2)从摇臂右端卸下主轴箱。   (3)将摇臂支承好或吊稳,卸下起落机构。   (4)吊出摇臂。   (5)吊出外立柱。   (6)从底座上拆下内立柱。   (7)拆下底座(如在原地补缀或不需经别处刨削加工时,能够不必拆离差不多)。 摇臂钻电气拖动特点及操纵要求   (1)摇臂钻活动部件较多,为了简化传动装配,采取多台电念头拖动。例如Z3040型摇臂钻床采取4台电念头拖动,他们分别是主轴电念头,摇臂起落电念头,液压泵电念头和冷却泵电念头,这些电念头都采取直截了当启动方法。   (2)为了适应多种情势的加工要求,摇臂钻主轴的扭转及进给活动有较大年夜的调速范畴,一样情形下多由机械变速机构实现。主轴变速机构与进给变速机构均装在主轴箱内。   (4)在加工螺纹时,要求主轴能正反转。摇臂钻主轴正反转一样采取机械方法实现。是以主轴电念头仅须要单向扭转。   (5)摇臂起落电念头要求能正反向扭转。   (6)表里主轴的夹紧与放松、主轴与摇臂的夹紧与放松可用机械操作、电气—机械装配,电气—液压或电气—液压—机械等操纵方法实现。若采取液压装配,则备有液压泵电机,拖动液压泵供给压力油来实现,液压泵电机要求能正反向扭转,并依照要求采取点动操纵。   (7)摇臂的移动严格按照摇臂松开→移动→摇臂夹紧的法度榜样进行。是以摇臂的夹紧与摇臂起落按主动操纵进行。   (8)冷却泵电念头带动冷却泵供给冷却液,只要求单向扭转。 (9)具有连锁与爱护环节以及安稳照明、旌旗灯号指导电路。 剪板机 相干参数剪板机定义:   剪板机   shear machine ,plate shear   ge Tafelschere   ru листовыеножницы 数控剪板机 剪板机分类   1、专用[1]:多合营其他设备应用,完成专门用处   a、冷弯成型线剪板机:例如汽车纵梁冷弯线、车厢侧挡板临盆线、彩钢板成型线等临盆线上设备的专用剪板机等。   b、钢构造临盆线剪板机:多用于角钢、H型钢主动临盆线完成剪断工序   2、多用处剪板机:   a、结合冲剪机:即可完成板材的剪切,又可对型材进行剪切,多用于下料工序   b、板料折弯剪切机:即在同一台机械上可完成剪切和折弯两种工艺。   3、斜刃剪板机:剪板机的高低两刀片成一个的角度,一样上刀片是倾斜的,其倾斜角一样为1°到6°。斜刃剪板机剪切力比平刃剪板机小,故电机功率及整机重量等大年夜大年夜减小,实际应用最多,剪板机厂家多临盆此类剪板机。 剪板机定义自:   国度标准:GB/T14404-93《剪板机精度》及随机出厂文件。   GB17120—1997《锻压机械安稳技巧前提》   JB5197&shy;—91 《剪板机技巧前提》   剪板机属于锻压机械中的一种,重要感化确实是金属加工行业。   产品广泛有用于:航空、轻工、冶金、化工、建筑、船舶、汽车、电力、电器、装潢等行业供给所需的专用机械和成套设备    剪板机工作道理 剪板机安稳操作规程:   剪板机操作人员必须熟悉剪板机重要构造、机能和应用方法。   剪板机的应用方法:按照被剪材料的厚度,调剂刀片的间隙;依照被剪材料的宽度调剂靠模或夹具;剪板机操作前先作 1 — 3 次空行程,正常后才可实施剪切工作。   调剂机床时,必须割断电源,移动工件时,应留意手的安稳。   剪板机各部应经常保持润滑,每班应由操作工加注润滑油一次,每半年由机修工对滚动轴承部位加注润滑油一次。 剪板机的应用方法:   剪板机在应用过程中可能产生如下的情形:   开动剪板机机械作空转若干轮回,确保在正常情形下,试剪不合厚度板料,由薄   至厚。确保用户熟悉剪板机机能。   试剪时不合板厚时必须调对不合刀片间隙。若不调对响应的刀片间隙,则阻碍刀片耐费用。   于20MPa。此长途调压阀No9,出厂时压力调定20—22MPa,用户必须遵守此   规定,不得为剪超规定材料面进步压力,造成机械破坏。   操作时声音均衡。剪板机如有杂音,应泊车检查。   5剪板机操作时油箱进步温度<60度 跨过时关机休息。   剪板机在应用过程中可能产生如下的情形   确保在正常情形下,开动剪板机机械作空转若干轮回。试剪不合厚度板料,由薄至厚。确保用户熟悉剪板机机能。   则阻碍刀片耐费用。试剪时不合板厚时必须调对不合刀片间隙。若不调对响应的刀片间隙。不雅察油路压力值,3剪板机在剪切过程中打开压力表开关。剪12mm板时压力应小于20MPa此长途调压阀No9出厂时压力调定2022MPa用户必须遵守此不得为剪超规定材料面进步压力,规定。造成机械破坏。应泊车检查。操作时声音均衡。剪板机如有杂音。   5剪板机操作时油箱进步温度<60度 超出时关机休息。   有用机型:QAN-Q11-31000234322Q11-31800Q11CHEARSS-32500Q11-41200JBJSS1-43000Q11-61500Q11-61800Q11-62500Q11-6.32000SG-132500Q11-132500SCTP163150Q11-2002000H481AQ12y-324000   一、卖力履行《锻压设备通有操作规程》有关规定。   二、卖力履行下述有关补偿规定:   一)工作前卖力作到   应先用人工盘车一个工作行程,1作空运转试车前。确认正常后才能开动设备。   二)工作中卖力做到   不准修剪毛边板料的边沿,1不准剪切叠合板料。不准剪切压不紧的狭小板料和短料。   但不得大年夜于板最的1/30刀板应紧固牢固,2刀板间的间隙应依照板料的厚度来调正。上、下刀板面保持平行,调正后应用人工盘车考查,以免产生不测。   如刃口变钝或有崩裂现象,3刀板刃口应保持锐利。应及时改换。   压料装配应紧紧地压紧板料,4剪切时。不准在压不紧的状况下进行剪切。   应依照《板料极限强度与板厚关系曲线图》来确信。6关于Q12-324000液压摆式剪板机剪切板料的厚度。   三)工作后应将上刀板落在最下地位上。 剪板机爱护保养的方法:   1、严格按照操作规程进行操作。   2、每次开机前按润滑图表要求准时、定点、定量加润滑油,油应洁净无沉淀。   3、机床必须经常保持洁净,未油漆的部分防锈油脂。   5、按期检查三角皮带、手柄、旋钮、按键是否破坏,磨损严峻的应及时改换,并报备件补偿。   6、按期检查补缀开关、保险、手柄、包管其工作靠得住。   7、天世界班前10分钟,对机床加油润滑及擦洗洁净机床。   8、严禁非指定人员操作该设备,平常必须做到人离机停。 液压摆式剪板机的操作规程:   一、卖力履行《锻压设备通有操作规程》有关规定。   二、卖力履行下述有关补偿规定:   (一)工作前卖力作到:   1、作空运转试车前,应先用人工盘车一个工作行程,确认正常后才能开动设备。   2、有液压装配的设备、检查储油箱油量应充分。启动油泵后检查阀门、管路是否有泄漏现象,压力应相符要求。打开放气阀将体系中的空气放掉落。   (二) 工作中卖力做到:   1、不准剪切叠合板料,不准修剪毛边板料的边沿,不准剪切压不紧的狭小板料和短料。   2、刀板间的间隙应依照板料的厚度来调正,但不得大年夜于板最的1/30。刀板应紧固牢固,上、下刀板面保持平行,调正后应用人工盘车考查,以免产生不测。   3、刀板刃口应保持锐利,如刃口变钝或有崩裂现象,应及时改换。   4、剪切时,压料装配应紧紧地压紧板料,不准在压不紧的状况下进行剪切。   5、有液压装配的设备,除撙节伐外其他液压阀门不准擅自调正。   1、 关于液压摆式剪板机剪切板料的厚度,应依照《板料极限强度与板厚关系曲线图》来确信。   (三) 工作后应将上刀板落在最下地位上。 剪板机的安稳技巧要求:   剪板机是机加工中应用比较广泛的一种剪切设备,它能剪切各类厚度的钢板材料。常用的剪板机分为平剪、滚剪及震动剪3种类型。平剪机是应用量多的。剪切厚度小于10mm的剪板机多为机械传动,大年夜于10mm的为液压动传动。一样用脚踏或按钮把持进行单次或连续剪切金属。操作剪板机时应留意:   (1)工作前要卖力检查剪板机各部是否正常,电气设备是否无缺,润滑体系是否通顺;清除台面及其四周放置有对象、量具等杂物以及边角废料。 剪板机 [4] 并确信由1人同一批示。   (3)要依照规定的剪板厚度,调剂剪板机的剪刀间隙。不准同时剪切2种不合规格、不合材质的板料;不得叠料剪切。剪切的板料要求别处平坦,不准剪切无法压紧的较窄板料。   (5)剪板机操作者送料的手指离剪刀口应保持起码200mm以外的距离,同时分开压紧装配。在剪扳机上安排的防护栅栏不克不及盖住操作者眼睛而看不到裁切的部位。功课后产生的废料有棱有角,操作者应及时清除,防止被刺伤、割伤。   (6)剪板机的飞轮、齿轮、轴、胶带等活动部分都应设防护罩。   (7)放置栅栏,防止操作者的手进入剪刀落下区域内。工作时严禁捡拾地上废料,以免被落下来的工件击伤。   (8)不克不及剪切淬过分的材料,也决不许可裁剪跨过剪床的工作才能。 剪 剪板机故障检修方法   2.看剪板机液压体系工作的实际状况,不雅察体系压力、速度、油液、泄漏、振动等是否存在问题。   3.听剪板机液压体系的声音,如:冲击声;泵的噪声及专门声;确信液压体系工作是否正常。 剪板机的相干参数: 机械重要机能特点 :   3、采取防护栅与电器箱联锁人一辈子安稳爱护装配。   4、采取先辈的集成式液压体系,靠得住性好。   5、机械采取机械式扭力同步; 剪板机   7、配进口高机能扭转编码器反馈计数;   8、配国内名牌液压集成体系;   10、配美国原装PARKER油缸密封件;   11、配T型丝杆操纵后挡料前后活动; 重要设备:   1、电气操纵重要电器元件由施耐德临盆。   2、油缸的重要密封件由日本华尔卡公司临盆。   3、液压体系全部采取插装阀操纵,液压主原件采取德国HOERBIGER公司   。   5、液压泵采取航天标准低噪音内啮合齿轮泵NT3系列(上海诚捷)。   6、选用中国台湾HIWIN 直线导轨和滚珠丝杠。   7、选用日本松下Panasonic 或者 三菱 伺服驱动器和伺服电机。   8、液压体系选用德国EMB管路接头,包管液压体系经久运行中的稳固。 剪板机的规格:    型号 可剪板厚   (mm) 可剪板宽   (mm) 剪切角 材料强度   (N/mm) 后挡料调剂范畴(mm) 行程次数   (次/分) 主电机功率(Kw) 重量   (Kg) 外形尺寸 L×W×H(mm) QC12Y-4/2500液压摆式剪板机 4 2500 1°30′ ≤450 20-500 16 5.5 5000 3040×1610×1620 QC12Y-4/3200液压摆式剪板机 4 3200 1°30′ ≤450 20-500 13 5.5 6000 3840×1610×1620 QC12Y-4/4000液压摆式剪板机 4 4000 1°30′ ≤450 20-600 10 5.5 7000 4600×1700×1700 QC12Y-4/6000液压摆式剪板机 4 6000 1°30′ ≤450 20-600 5 7.5 16000 6460×2100×3200 QC12Y-6/2500液压摆式剪板机 6 2500 1°30′ ≤450 20-500 15 7.5 6000 3040×1610×1620 QC12Y-6/3200液压摆式剪板机 6 3200 1°30′ ≤450 20-500 12 7.5 7000 3840×1610×1620 QC12Y-6/4000液压摆式剪板机 6 4000 1°30′ ≤450 20-600 9 7.5 8300 4620×1750×1700 QC12Y-6/6000液压摆式剪板机 6 6000 1°30′ ≤450 20-800 5 18.5 18500 6480×2100×2300 QC12Y-8/2500液压摆式剪板机 8 2500 1°30′ ≤450 20-500 14 7.5 7000 3040×1700×1700 QC12Y-8/3200液压摆式剪板机 8 3200 1°30′ ≤450 20-500 8 7.5 7500 3860×1700×1700 QC12Y-8/4000液压摆式剪板机 8 4000 1°30′ ≤450 20-600 8 11 8500 4640×1700×1700 QC12Y-8/6000液压摆式剪板机 8 4000 1°30′ ≤450 20-800 8 18.5 20000 6480×2100×2350 QC12Y-10/2500液压摆式剪板机 10 2500 1°30′ ≤450 20-500 10 7.5 7300 3040×1700×1700 QC12Y-10/3200液压摆式剪板机 10 3200 2° ≤450 20-500 10 7.5 8000 3860×1700×1700 QC12Y-10/4000液压摆式剪板机 10 4000 2° ≤450 20-600 10 18.5 12050 4650×2100×2000 QC12Y-10/6000液压摆式剪板机 10 6000 1°30′ ≤450 20-600 10 18.5 24000 6500×2100×2300 QC12Y-12/2500液压摆式剪板机 12 2500 1°40′ ≤450 20-500 12 18.5 11000 3140×2150×2000 QC12Y-12/3200液压摆式剪板机 12 3200 1°40′ ≤450 20-500 10 18.5 12500 3880×2150×2000 QC12Y-12/4000液压摆式剪板机 12 4000 1°40′ ≤450 20-600 10 18.5 14500 4680×2150×2000 QC12Y-16/2500液压摆式剪板机 16 2500 2° ≤450 20-500 10 18.5 12000 3140×2150×2000 QC12Y-16/3200液压摆式剪板机 16 3200 2° ≤450 20-600 10 18.5 13500 3880×2150×2000 QC12Y-16/4000液压摆式剪板机 16 4000 2°30′ ≤450 20-800 10 18.5 16000 4650×2150×2200 QC12Y-20/2500液压摆式剪板机 20 2500 2°30′ ≤450 20-500 8 37 18000 3440×2300×2500 QC12Y-20/3200液压摆式剪板机 20 3200 2°30′ ≤450 20-1000 8 37 23000 4150×2350×2700 QC12Y-25/2500液压摆式剪板机 25 2500 3° ≤450 20-1000 8 45 25000 3200×2700×2900 QC12Y-25/3200液压摆式剪板机 25 3200 3° ≤450 20-1000 5 37 26000 4200×2500×2600 QC12Y-30/2500液压摆式剪板机 30 2500 3° ≤450 20-1000 4 40 28000 3300×2900×3000 QC12Y-30/3200液压摆式剪板机 30 3200 3°30′ ≤450 20-1000 4 40 34000 4200×2500×2600 QC12Y-40/2500液压摆式剪板机 40 2500 4° ≤450 20-1000 3 75 46000 3200×3300×3200 QC12Y-40/3200液压摆式剪板机 40 3200 4° ≤450 20-1000 3 90 58000 4300×3300×3000 卷板机 卷板机(Rolling Machine)是对板料进行连续点曲折的塑形机床,具有卷制O型、U型、多段R等不合的外形。 卷板机的工作道理   卷板机上辊在两下辊中心对称地位经由过程液压缸内的液压 卷板机 油感化于活塞作垂直起落活动,经由过程主减速机的末级齿轮带动两下辊齿轮啮合作扭转活动,为卷制板材供给扭矩。卷板机规格平坦的塑性金属板经由过程卷板机的三根工作辊(二根下辊、一根上辊)之间,借助上辊的下压及下辊的扭转活动,使金属板经由多道次连续曲折,产生永久性的塑性变形,卷制成所须要的园筒、锥筒或它们的一部分。该液压式三辊卷板机缺点是板材端部需借助其它设备进行预弯。该卷板机有用于卷板厚度在 50mm以上的大年夜型卷板机,两下辊下部增长了一排固定托辊,缩短两下辊跨距,从而进步卷制工件精度及机械整体机能。 卷板机的种类   卷板机因为应用的范畴不合,种类也就不合。从辊数上分三辊卷板机和四辊卷板机。三辊又分对称式三辊卷板机,程度下调式三棍卷板机,弧线下调式卷板机,上辊全能式三辊卷板机,液压数控卷板机。从传动上分机械式和液压式。   从卷板机的成长上说,上辊全能式最落后,程度下调式略先辈,弧线下调式最高等。 三辊卷板机    三辊卷板机有机械式和液压式:机械式三辊卷板机分为对称和非对称   机械式三辊对称式卷板机 :机械式三辊对称式卷板机机能特点:该机构造型式为三辊对称式,上辊在两下辊中心对称地位作垂直起落活动,经由过程丝杆丝母蜗杆传动而获得,两下辊作扭转活动,经由过程减速机的输出齿轮与下辊齿轮啮合,为卷制板材供给扭矩。该机缺点是板材端部需借助其它设备进行预弯。 机械三辊非对称式卷板机   机械三辊非对称式卷板机重要特点:该机构造型式为三辊非对称式,上辊为主传动,下辊垂直起落活动,以便夹紧板材,并经由过程下辊齿轮与上辊齿轮啮合,同时作为主传动;边辊作倾起落活动,具有预弯和卷圆双重功能。构造紧凑,操作修理便利。技巧参数:规格型号卷板最厚度 液压式三辊卷板机   液压式三辊对称卷板机重要特点:该机上辊能够垂直起落,垂直起落的液压传动,经由过程液压缸内的液压油感化活塞杆而获得;下辊作扭转驱动,经由过程减速机输出齿轮啮合,为卷板供给扭矩,下辊下部有托辊,并可调剂。上辊呈鼓外形,进步成品的直线度,有用于超长规格各类截面外形罐   为上调式对称式三辊卷板机,可将金属板材卷成圆形、弧形和必定范畴内的锥形工件,本机种两下辊为主动辊,上辊为从动辊。它广泛应用于造船、锅炉、航空、水电、化工、金属构造及机械制造行业。   合有用于金属板材的曲折变形,可卷制圆形,弧形和必定范畴内的锥形工件,并有板材端部预弯功能,本机型两个下辊为主动辊可程度移动,上辊为从动辊可高低移动,移动方法有机械式和液压式,传动轴均采取万向连轴器连接。 机械式三辊对称式卷板机   机械式三辊对称式卷板机机能特点:该机构造型式为三辊对称式,上辊在两下辊中心对称地位作垂直起落活动,经由过程丝杆丝母蜗杆传动而获得,两下辊作扭转活动,经由过程减速机的输出齿轮与下辊齿轮啮合,为卷制板材供给扭矩。该机缺点是板材端部需借助其它设备进行预弯。重要技巧参... 机械三辊非对称式卷板机   机械三辊非对称式卷板机重要特点:该机构造型式为三辊非对称式,上辊为主传动,下辊垂直起落活动,以便夹紧板材,并经由过程下辊齿轮与上辊齿轮啮合,同时作为主传动;边辊作倾起落活动,具有预弯和卷圆双重功能。构造紧凑,操作修理便利。技巧参数:规格型号卷板最厚度mm卷... 液压式三辊对称卷板机   液压式三辊对称卷板机重要特点:该机上辊能够垂直起落,垂直起落的液压传动,经由过程液压缸内的液压油感化活塞杆而获得;下辊作扭转驱动,经由过程减速机输出齿轮啮合,为卷板供给扭矩,下辊下部有托辊,并可调剂。上辊呈鼓外形,进步成品的直线度,有用于超长规格各类截面外形罐... SAJ S350矢量变频器应用于卷板机的特点   S350系列是新一代高机能矢量变频器,有如下特点:   ■采取最新高速电机操纵专用芯片DSP,确保矢量操纵快速响应   ■硬件电路模块化设计,确保电路稳固高效运行   ■外不雅设计结合欧洲汽车设计理念,线条流畅,外形美不雅   ■构造采取自力风道设计,电扇可自由拆卸,散热性好   ■无PG矢量操纵、有PG矢量操纵、转矩操纵、V/F操纵均可选择   ■强大年夜的输入输出多功能可编程端子,调速脉冲输入,两路仿照量输出   ■专门的“挖土机”自适应操纵特点,对运行时代电机转矩上限主动限制,有效克制过流频繁跳闸   ■宽电压输入,输出电压主动稳压(AVR),刹时掉落电一向机,适应才能更强   ■内置先辈的 PID 算法 ,响应快、适应性强、调试简单 ; 16 段速操纵,简略单纯PLC 实现准时、定速、定向等多功能逻辑操纵,多种灵活的操纵方法以知足各类不合复杂工况要求   ■内置国际标准的 MODBUS RTU ASCII 通信协定,用户可经由过程PC/PLC操纵上位机等实现变频器485通信组网集中操纵 卷板机安稳操作规程   1、卷板机必须有专人负责治理。   2、操作人员必须熟悉卷板机的构造机能和应用方法,经负责治理人员赞成后,方可进行操作。   3、开机前要细心检查安稳装配是否无缺。   4、操作时,严禁手、脚放在滚轴和传动部件及工件上。   5、工作中断后,应将聚散器打至空档。   6、多人协同功课必须要有专人批示。   7、严禁超负荷工作。   8、上辊的起落翻转轴承的倾倒复位及上辊的均衡,须在主传动停机落后行。   9、工作场地禁止乱堆工件及杂物,做到时刻保持机床及场地洁净。   10、功课完毕,应割断电源,并锁好电源箱 卷板机保养规程   1、 依照机械润滑示意图中规定,按要求对各油杯润滑和人工润滑点进行加油。   2、 按卷板机规定的参数进行卷板,卷板厚度20mm,最大年夜长度2500mm,卷板材料的屈从极限小于250Mpa。   3、 接通电源后,进行下辊正反两个偏向和上辊起落活动,检查各活动有无不正常的卡逝世现象。   4、 严格按卷板加工法度榜样和操作方法进行操作,在上辊起落到极限地位时,要十分留意设备的安稳运行。   5、 当主传动停机后,方可进行上辊的起落,翻转轴承的倾倒复位和上辊的翘起。   6、 在运行过程中,若发明有不规矩的噪音、冲击等不正常现象,应急速停机检查。   7、 操作中大伙儿员要互相调和,服从卷板负责人的批示,没有口令,禁止开念头器。   8、 进行卷板操作时应十分留意手被钢板压住和钢板一路卷进。   9、 用行车起吊钢板或卷筒时,留意不要和机械产生碰撞。   卷板停止后,做到工完料尽场地清,并做好设备的爱护保养工作,及时封闭电源。 三辊卷板机   三辊卷板机有机械式和液压式:机械式三辊卷板机分为对称和非对称   机械式三辊对称式卷板机 :机械式三辊对称式卷板机机能特点:该机构造型式为三辊对称式,上辊在两下辊中心对称地位作垂直起落活动,经由过程丝杆丝母蜗杆传动而获得,两下辊作扭转活动,经由过程减速机的输出齿轮与下辊齿轮啮合,为卷制板材供给扭矩。该机缺点是板材端部需借助其它设备进行预弯。   机械三辊非对称式卷板机 :   机械三辊非对称式卷板机重要特点:该机构造型式为三辊非对称式,上辊为主传动,下辊垂直起落活动,以便夹紧板材,并经由过程下辊齿轮与上辊齿轮啮合,同时作为主传动;边辊作倾起落活动,具有预弯和卷圆双重功能。构造紧凑,操作修理便利。技巧参数:规格型号卷板最厚度   液压式三卷板机辊:   液压式三辊对称卷板机重要特点:该机上辊能够垂直起落,垂直起落的液压传动,经由过程液压缸内的液压油感化活塞杆而获得;下辊作扭转驱动,经由过程减速机输出齿轮啮合,为卷板供给扭矩,下辊下部有托辊,并可调剂。上辊呈鼓外形,进步成品的直线度,有用于超长规格各类截面外形罐。 规格标准   卷板机设计、制造、安装和验收标准   JB/T8796-1998 卷板机 精度   JB/T9971-1999 弯管机、三辊卷板机噪声极限   JB/T1829-1997 锻压机械通用技巧前提   GB/T7120-1997 锻压机械安稳技巧前提   GB/T3766-2001 液压体系通用技巧前提   JB/T5936-1991 工程机械 机械加工件通用技巧前提   JB/T5994-1992 装配通用技巧前提   JB/T5946-1991 工程机械 涂装通用技巧前提   GB16754-2008 机械安稳急停设计原则 GB/T5226.1-2002 工业机械电气设备 第1部分:通用技巧前提 去毛刺机简介 磁力去毛刺机=磁力抛光机=磁力研磨机   磁力去毛刺机是一种新型的去毛刺方法。在传统去毛刺机的技巧长进行改革立异。祢补周详五金工件凹凸面,微小夹缝、逝世角等周详的处所处理不了的缺点。在去除毛刺的同时还能够达到清洗抛光的后果。    865系列去毛刺机 8130系列去毛刺机 用处   1.工件内孔去除毛刺周详研磨   2.去除氧化薄膜工作   3.油迹成品别处抛光处理   4.锈蚀去除处理   5.烧结发黑陈迹处理   6.金饰业打磨洗净工作 855系列去毛刺机 7:微小夹缝去除毛刺 有用行业   1.周详冲压零件   2.不锈钢零件,螺丝。   3.镁铝压铸零件   4.锌铝压铸零件   5.周详弹簧,弹片零件   6.电子,运算机,通信零件   7.走心,走刀,CNC主动车床零件 工作道理   磁力去毛刺机是应用超强的电磁力,传导微小的研磨不锈钢针,产生高速流淌,调优等动作,在工件内孔,别处摩擦。促使工件毛刺高效的去除,还有清洗抛光的后果。 操作方法 调试:   开启机械后,将工件由少倒多放入抛光桶,工件的若干和重量和工件的体型有及到的关系,因此工件慢慢放入到增长,倒工件扭转减慢,然则弗成以工件不动,当工件不动扭转时,抛光出来的产品液将不平均,抛光时刻也会随之不须要的加长。 操作要点:   抛光前,必定要将工件的别处油垢清理,抛光液是无法去除大年夜量的油垢的,不然工件,抛光针,水,抛光桶将可能发黑。清理抛光针、抛光桶时必须要应用清洗液。 工艺流程   入板→四刷(2上2下)摆动→高压水洗(30Kg/cm2)→轮回水洗→市水洗→吸干→吹干→烘干→出板   该去毛刺机重要用于印制电路板去除钻孔毛刺,别处氧化层及净化板面的专用设备。30Kg/cm2的高压清洗泵,能完全去除钻孔毛刺和别处的污物,是包管PCB板孔化质量的关键设备。   去毛刺机今朝差不多广泛推广于中小型零件批量临盆加工,完全代替了落后的传统去毛刺工艺,去毛刺效力、效益明显进步。 去毛刺机已泛用于机械制造去毛刺、电子零部件去毛刺、外表仪器去毛刺、轻工、钟表零件去毛刺、军工航天、纺织器材专件去毛刺、汽车零部件去毛刺、轴承行业、医疗器械、周详件去毛刺、粉末冶金、五金冲压去毛刺、工艺品、对象等多种行业范畴。关于中小型周详工件去毛刺、去飞边、倒角、除锈、去氧化皮、去除加工纹痕、抛光、精抛光、镜面抛光等机能明显进步,可完全代替或超出昂贵的进口去毛刺抛光设备,国内浩渺临盆型企业直截了当收益。 全然概念       slotting machine 分类介绍 工作道理  特点   插床用于插削平面、成型面及键槽等,并能插倾斜度在10°范畴内的模具等工作物,有用于单个或小批量临盆的企业。插床的工作台具有三种不合偏向的进给(纵向、横向和反转展转),故工作物经由一次装夹后,在本机床加工几个别处。 技巧参数   重量 3500(kg)   主电机功率 4(kw)   外形尺寸 630(mm)   工件尺寸范畴 560mm*630mm   工作精度 0.02 滑枕倾斜角度 8(度)   每分钟来去次数 70-85(次/分钟)   刀架最大年夜行程 340(mm)   类型 插床 最大年夜刨削长度 360(mm)   工作精度 加工面的平面度(0.015mm)   加工面间的垂直度(0.025mm)   别处粗拙度(6.3)   侧加工面对基面的垂直度(0.02mm) 插床安稳技巧规程   1.应用的扳手与螺母必须相符,用力要恰当,防止滑倒撞伤。   2.装夹工件要选好基准面,压板、垫铁要安稳靠得住,压紧力要恰当,包督工件在切削中不松动。   3.直线活动(纵、横向)和圆周活动的工作台不许可三项同时进行。   4.禁止在运转中变换滑枕速度。滑枕行程和插的地位调好后必须锁紧。   5.工作时头部不许伸入滑枕冲程中不雅察加工情形。冲程不克不及跨过机床规定。   6.变速、换刀具、紧螺丝必须泊车。   7.工作完毕后各手柄放置在空位,工作台和机床以及机床四周要清理整洁。   8.应用天车,吊具必须稳固靠得住,不准在吊物下操作或通行,要与吊车工紧密合营。   9.在开车之进步行各部件检查和润滑,应穿好各防护用品,扎好袖口。 10.不准用嘴吹铁屑和用手清理铁屑。 定义 道理   拉床的主参数是额定拉力。 拉床 分类   按加工别处不合,拉床可分为内拉床和外拉床。 此外,还有齿轮拉床、内螺纹拉床、全主动拉床、数控拉床和多刀多工位拉床等。 外圆磨床 外
