吊装作业-文档资料.ppt

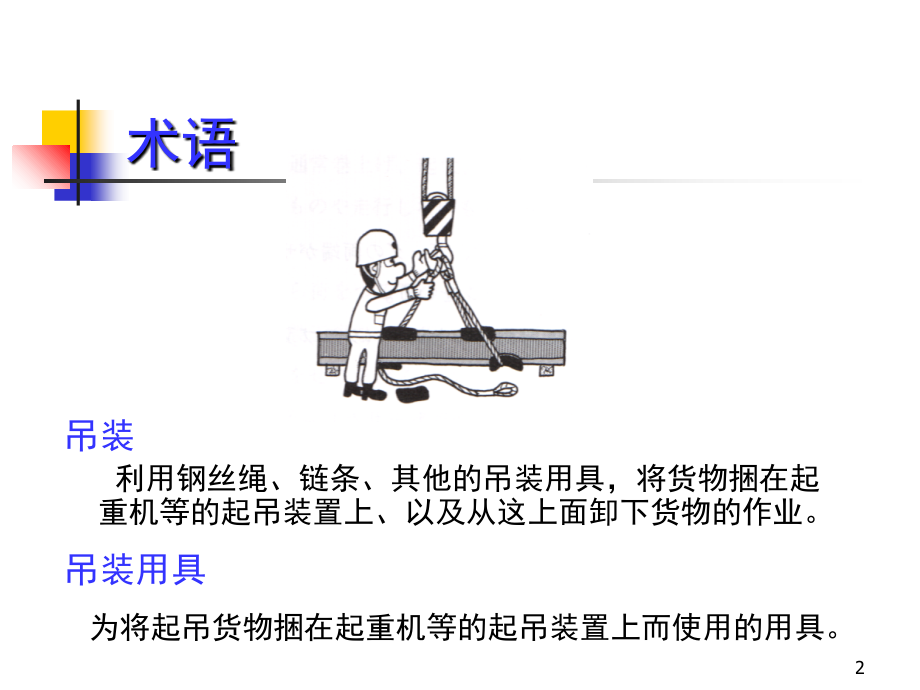

,書式設定,書式設定,第 2,第 3,第 4,第 5,*,吊装作业,1,术语,吊装,利用钢丝绳、链条、其他的吊装用具，将货物捆在起重机等的起吊装置上、以及从这上面卸下货物的作业。,吊装用具,为将起吊货物捆在起重机等的起吊装置上而使用的用具。,2,吊装用具的选定,在吊装用具中，有些是日本工业规格（,JIS,）规定的。,在规格中，能安全使用的负荷称为使用负荷，选出该值。,象这样的规格不一定是作为起重机等的吊装方面制定的。,因有些不能满足起重机等安全规则的规定，当用于起重机等的吊装时，必须弄清楚安全系数后再使用。,在起重机等的吊装作业中，根据货物的载重量、形状，除使用钢丝绳、链条以外，还有吊钩、卸扣等作为辅助用具被使用。,3,悬吊钢丝绳的索数和悬吊角度的影响,钢丝绳索所受到的张力即使是相同质量的负荷，如果悬吊角度变大了，就必须使用较粗的钢丝绳索。,4,基本安全负荷,用,1,根钢丝绳能起吊的质量,钢丝绳等的悬吊用具,1,根或者使用,1,根能够垂直吊起的最大质量称为,基本安全负荷,。,破断拉力,基本安全负荷,9.8,安全系数,基本安全负荷：,破断拉力：,：把重力换算成质量的定数,5,吊装用具的安全系数,安全系数,吊装用的钢丝绳,以上,链条,以上,吊钩、卸扣,以上,起重机等使用的,吊装用具的安全系数,是由起重机等的安全规则决定的。,安全系数,切断负荷（破断拉力）（）,安全负荷（）,安全负荷,切断负荷（破断拉力）（）,安全系数,所谓安全负荷，,是指在比吊装用具破坏时的负荷低的地方设定基准负荷，,与使用限度的负荷对应的质量,。有时也称,定额负荷,或者,使用负荷,。,6,钢丝绳的结构,在钢丝绳的中心保持形状，在给予柔软性的同时，吸收冲击、振动，为防止绳股的切断，放入纤维芯，这个就叫做,芯线,。,绳股的中心放入的纤维芯称为绳股的芯线。,通常用“绳股数,构成,绳股的单根钢丝的根数”来表示其构成的记号,624,、,637,芯线,单根钢丝,绳股,钢丝绳是用优质炭素钢加工而成的无缝单根钢丝，数,10,根捻合而成的股线（绳股），是一种捻制得很好的绳股。,7,钢丝绳的截面形状,即使是同样粗细的钢丝绳，单根钢丝细、根数多的，会有柔软性,各绳股的中心处有芯线的钢丝绳，柔软性更好，使用方便,钢丝绳的表示通常是由,绳股数,构成绳股的单根钢丝的根数,来表示的。,绳股形状,由绳股数,6,单根钢丝数,37,根构成,无芯线的绳股,单根钢丝,芯线,绳股形状,由绳股数,6,、单根钢丝数,24,根构成,有芯线的绳股,芯线,单根钢丝,8,钢丝绳的捻向,作为吊装用,一般使用,不易扭折，使用容易。,捻法紧，不易散掉。,因仅仅是单根钢丝表面较短的部分是耐强摩擦的，所以，耐磨损性较差。,露在表面的单根钢丝长,耐磨损性良好。因柔软，所以耐疲劳性也好。,绳子的旋转力（力矩）较大，容易产生扭折,长处,短处,右交互捻,左交互捻,右同向捻,左同向捻,交互捻向,钢丝绳的捻法和绳股的捻法是相反的方向,同向捻向,钢丝绳的捻法和绳股的捻法是同一方向,9,钢丝绳的直径,对使用的钢丝绳的磨损、伸长等作出判断的基础上，然后进行钢丝绳直径的测定。,钢丝绳直径的测定方法,正确的测定方法,错误的测定方法,比公称直径细,7%,以下的测定值是容许的,公称直径容许值,（例）,10,钢丝绳的安全负荷,吊装使用的钢丝绳,用,1,根能吊起的最大负荷,（基本安全负荷）,应在考虑安全系数（,6,以上）后，按照下面的,简易计算公式,求出来。,基本安全负荷（）（钢丝绳直径）,2,“有无电镀的区别”,G,类（,1470N/mm,2,级）电镀（含电镀后进行冷态加工的钢丝绳）,A,类（,1620N/mm,2,级）裸体及电镀（含电镀后进行冷态加工的,钢丝绳,）,如按破断拉力计算，,A,类较强（约,5,8%,左右）,一般使用中,A,类较多,11,钢丝绳的选定,用几根钢丝绳吊呢？,1,根,2,根以上,钢丝绳,1,根承受的,负荷,安全负荷表,悬吊物的重量,（物体的质量）,使用钢丝绳的种类,钢丝绳的悬吊数,悬吊角度,张力系数,悬吊物的重量,（物体的质量）,使用钢丝绳的种类,基本安全负荷表,基本安全负荷的简易计算公式,钢丝绳必需的直径,基本安全负荷,（原则上不用,1,根悬吊）,基本安全负荷,用,1,根钢丝绳能悬吊的最大的质量,安全负荷,使用,2,根以上的钢丝绳能悬吊的最大的质量,12,基本安全负荷的计算,从基本安全负荷表中可看出，破断拉力为,49.3KN,，将,49.3KN,换算到吨（,t,），可得到,基本安全负荷,破断拉力,安全系数,钢丝绳的,安全系数为,6,，,则得到,从简易公式算出的方法,由 基本安全负荷（钢丝绳直径）,2,可得到,（例）钢丝绳的种类，用,624,、,A,类、,10mm,，算出吊起的负荷,这种钢丝绳的基本安全负荷为,0.8t,这种钢丝绳用,1,根能吊起,0.8t,以下的负荷,基本安全负荷表的使用方法,13,安全负荷,（,2,根起吊）,使用钢丝绳为,624,、未电镀、,A,类，可看,2,根起吊安全负荷表,因安全负荷表的悬吊角度为,60,度，从,“超过,30,度,60,度以下”,这一栏中，寻找物体的负荷,3t,当安全负荷中没有,3t,情况下，选择超过,3t,的接近值。这时，应是,3.7t,。,3.7t,的钢丝绳直径,16mm,为算出值,。,（）,根据安全负荷表选定钢丝绳，,算出使用,2,根以上钢丝绳能够吊起的负荷,安全负荷（使用,2,根的方法）,（例）物体的质量,3t,，,2,根吊起，悬吊角度,60,度，,624,，未电镀、,A,类,14,钢丝绳的悬吊根数与悬吊角度的影响,a,2,a,a,a,2,根悬吊,3,根悬吊,4,根悬吊,a,悬吊角度,这个角度的,2,倍就是悬吊角度,悬吊根数与悬吊角度,15,使用上的注意事项,因钢丝绳的使用好坏对其寿命有很大的影响，所以必须注意。,用正确的角度悬吊，必须取,安全系数,6,以上,按日本工业规格（,JIS,）能安全使用的负荷（使用负荷）,确认安全系数后使用,悬吊角度,16,悬吊用具的基本安全负荷是,悬吊物的质量,基本安全负荷,模式系数,17,悬吊作业的准备,服装,悬吊作业是一种全身运动的作业，大多数伴随着高空作业。,因此，希望穿轻便的劳动服装。但另一方面，因坠落、掉物又必须要护身，使自己不发生伤害，同时要保护脚，防止重物伤脚。,18,作业内容、作业方法的确认,确认作业内容、分工，特别是有几人进行共同作业时，要努力防止因相互不协调而发生的事故。,1、作业开始前，要确认作业内容、作业顺序。必要时，要召开短会、开展危险预知活动，这比较有效果。,2、口令，每个部门要统一，根据预定的口令进行。,吊装作业者,呼口令者,行车驾驶员,作业管理者,作业内容,19,使用上的注意事项,起吊用具应放在无湿气、高温、酸等的通风好的场所中，要制定使用上的分类规定，,预先,进行整顿。,20,吊钩防脱落装置的确认,确认吊钩防脱落装置的功能。即使有防脱落功能，但钢丝绳从吊钩处脱落的情况也还会发生，所以要注意。,吊钩防脱落装置的功能的确认,每月的点检色带是否贴过了？,21,吊环螺钉使用上的注意事项,1、选择对负荷合,适,的吊环螺钉、吊环螺母,吊环螺钉,使用负荷,Kg,吊环螺母,垂直悬吊,45,度悬吊,（,2,根悬吊）,在横向上，强度明显地下降，所以不要使横向受力。,要贴近支承面使用。因贴近程度的不同，当吊环的方向不对时，要放入垫圈等进行调整。,垫片,22,用钢丝绳吊，不可以直接接触锐角的地方,用钢丝绳吊货物时，在成锐角的地方，挂钢丝绳了吗？,在成锐角的地方挂钢丝绳，就会发生与用钳子切断钢丝绳一样的现象，所以是非常危险的。,垫块,23,辅助用具,当要吊有棱角的货物、精加工的部分接触钢丝绳及容易滑的货物等时，为了保护钢丝绳、货物所使用的东西称为垫块。,货物角上的垫块,橡胶垫,旧轮胎,木材,铜、铜合金,焊接结构,磁性方式,24,辅助用具,钢丝绳保护套,当要吊起容易滑的东西、精加工部品等中容易弄伤的货物时，对钢丝绳本身要套上橡胶或者塑料布等。,从上面拿危险,用手指从横向按住,在两侧用手夹住,两边要相同,不稳定的摆放是不可以的,垫枕,垫枕是为了安全高效率地进行吊装作业和为了保护钢丝绳、货物而使用的,25,其他的吊装用具,使用上的注意事项,选择与使用负荷和所吊货物的形状及使用方法等合适的卸扣,不要对卸扣本体施加弯曲力,卸扣的螺纹部拧紧后要再拧松一点。,因加热、打击引起变形而修正过的卸扣不要使用。,26,悬吊的方法及口令的方法,确认起重机等的额定负荷,调查物体的形状、大小、材质,尽量正确地知道物体的质量,弄清楚物体的重心位置,决定悬吊的方法（悬挂、捆绑方法、吊点的位置）,选定悬吊用具,进行悬吊作业,确认搬运路径,引导物体,确认堆放场，决定堆放、装载、叠放方式,要使物体平稳着地,确认物体安放稳定牢靠,拆下悬吊用具,27,呼口令的方法,28,呼口令者应走在所吊物体的前头，引导至目的地，指示落地位置。,呼口令者的位置,29,物体的质量,进行吊装作业的人，首先必须尽量正确地把握所吊物体的质量。,因质量判断的错误，使起重机等超负荷、移动式起重机翻倒、起重机受损伤、悬吊用具破损等，会发生一些我们意想不到的事故，所以要特别注意。,物体种类,1m,3,的质量（）,铅,铜,钢,铸铁 ,铝,混凝土,土 ,砂,玻璃,4,的纯水的质量,30,质量的目测、重心的把握是一种需要凭经验、凭直觉的作业。错误的判断不仅会使作业效率降低，还会涉及到重大事故的发生。,物体的重量（质量）的目测,质量的目测,1,、看成比实际的质量轻是比较危险的，目测要多估计,20%,的增量,2,、确认平时目测的物体和实际目测的物体的误差，针对质量，预先提高精度，养成习惯。,Kg,质量的,20%,增量,从平时起就习惯目测,31,不可以用,1,根钢丝绳吊,使用悬吊用的钢丝绳吊装各种各样形状的物体时，不要使物体旋转、移动，必须要按照形状，研究最合适的悬吊方法，以达到预定目的。,用,1,根钢丝绳起吊有使物体发生旋转的危险，而旋转会使捻制的钢丝绳发生与捻向相反方向的反转，从而引起强度降低，所以原则上是不可以的。,32,微动起吊,当钢丝绳和吊具安放完好后，将吊具挂在吊钩上，开始起吊物体时，要在微动起吊的口令下，慢慢地起吊，使悬吊用的钢丝绳涨紧。,起重机吊钩的中心悬吊用具是否正确地吊挂着？悬吊用的钢丝绳的张力是否均等？挂绳子的地方是否完好？,按住悬挂用的钢丝绳的手是否有被夹在物体中间的可能？,33,微动起吊,共同作业者的位置、动作是否好？危险时候的逃离场所有吗？,起重机等的起吊钢丝绳垂直时，是否有晃动？,34,所吊物体的高度要高于人的高度，原则上，要保持离地面以上,2m,搬运,注意事项,（,1,）所吊物体的下面，绝对不能站人。另外，万一如有物体倒塌时，要保持能够避难的安全距离。,（,2,）搬运路径不要选在人的头上通过，尽量选择在远离其他作业员的地方通过。,35,起重机上表示的额定负荷，是指这台起重机的最大能力，不可以将超过这个能力的负荷加载上去。,起重机等的额定负荷,在悬臂起重机、移动式起重机中，因悬臂的倾斜角、作业半径等的不同，额定负荷、额定总负荷会发生变化，所以要注意。,36,物体的重心不在线上的点时，很难弄清楚，但是如果不把握来自各个方向的重心位置，就不能进行安全的吊装作业。,特别是翻转作业，必须要把握三个方向的重心位置。,找出重心,所吊物体的重心，一定是在吊钩垂直下面的位置，所以将物体向上吊一次，画出重心线，使下次吊装时，无论让谁看了都明白，这样对提高作业效率等方面也是有效果的。,找出重心,重心,37,钢丝绳挂在吊钩上的场合,确认防吊钩脱落装置的功能。,尽管有防脱落装置，但也还会有钢丝绳从吊钩上脱落的事发生，所以要注意。,用手能够举起的、细的、轻量的钢丝绳，如是下列图的状态，会发生脱落。,38,钢丝绳的顺序,吊钩上面，钢丝绳不要重叠挂，吊钩下面，钢丝绳不要扭曲，从吊钩的背脊开始，按顺序吊挂。,从吊钩的背脊侧的钢丝绳起，按顺序,39,错误的使用例子,不在悬吊用具的吊钩的合适位置处挂着，如向上起吊，当移动货物时，悬吊用具的位置会偏位，将受到冲击负荷，是非常危险的。所以，暂先卸货，重新悬吊。,如图的,角如果太大，悬吊用具所受的力就大，会发生防脱落装置的破损、货物有掉落的危险。,当货物的悬吊场所改变或者悬吊量还有余量的情况下，可以通过用长的钢丝绳代替悬吊用具来进行改善。,左图的,角在,60,度以内,能使用,悬吊用具太长，防脱落装置没有弹回。,40,悬吊角度原则上，,60,度以内,吊挂,最大也要在,90,度以内,悬吊角度,悬吊角度,60,度以内,41,微动起吊时，在将要离地前，暂停一下,呼口令者要站在起重机驾驶员容易看得见的安全的位置处,因为货物在将要离地的瞬间会出现晃动，所以作业者绝对不能站在狭小的地方。另外，想象一下货物的晃动，但人不要推、拉货物。,2,人以上作业时，要一边相互招呼一边进行作业。,呼口令者不要独断判断、发出口令。,二人以上悬吊作业，要相互打招呼,呼口令者要站在起重机驾驶员容易看得见的安全的位置处,42,不要用手握钢丝绳,钢丝绳不要用手握，要用手掌推,能使用摆动棒的地方，尽量使用。,向上起吊时，不要用手握钢丝绳,用手推，或者用大拇指将钢丝绳向外伸出,43,悬吊状态的确认、修正,悬吊用钢丝绳拉紧后要暂时停一下，然后按照下面的事项点检、确认悬吊状态。,（,1,）悬吊用的钢丝绳是否均等地拉紧，是否是合适的张力,（,2,）货物倒塌的危险有吗？,（,3,）钢丝绳打滑、保护具脱落的危险有吗？,要将货物水平地向上吊装。,修正不是水平的吊装,是,货物的重心和与吊具的中心有偏差,44,微动起吊时，在将要离地后，暂停一下,所吊货物稍微离地时，再一次确认货物的稳定、悬吊状态。,高度最好尽量在低的位置。,在,20cm,以内,的高度上确认,确认所吊货物的稳定性好吗以及移动中有没有可能要掉落的东西？,悬吊用具、货物、用具的保护状态是否好？垫木等不要的东西不要一起起吊,货物有晃动时，起吊移动前停一停。,45,起吊,在起吊途中，确认有没有障碍物？,吊装作业者尽量远离所吊货物。,考虑悬吊方法、移动目的地，吊装高度与现状相适应的安全的高度,当搬运路径上有障碍物、有作业者在场的情况下，原则上在离地,2m,以上,的高度。,吊装货物来了，快躲开！,46,钢丝绳直径,6,mm,mm,1,mm,1,mm,许用载荷,300,Kg,500,Kg,1000Kg,1500Kg,钢丝绳国家标准,GB110272,6,钢丝绳 6,X19,（9、11、13）,钢丝绳 6,X37,*,请在安全许用载荷下使用,*,钢丝绳直径与许用负荷,47,悬吊用钢丝绳每月点检表,48,断线,磨损,腐蚀,扭曲,因磨损，公称直径超过,5%,因腐蚀，单根钢丝的表面上生出锈斑，成为麻点,捻制的绳子局部的堵塞、与捻向相反方向的扭曲,绳股型号,伤痕,出现很明显的伤痕,悬吊用的钢丝绳简易点检,点检项目,废弃基准,1,个节距内单根钢丝的断裂根数是总根数的,10%,以内,49,弯曲,压碎,（）,明显的波纹状,（）而且/是/以上,明显的锐角弯曲,（）,明显的压坏、压碎,（）短边,/,长边是,2/3,以下,纤维芯露出,编织部松动、脱落,（）,在,R,部绳股有松动,（）接头部绳股有脱落,在,R,的顶点部，明显的纤维芯露出,波纹,50,起重机钢丝绳简易点检,单根钢丝露出,绳股凸出,芯线露出,绳股凹陷,因局部地受压，而呈扁平状,呈笼子状,正向扭折（堵塞）,负向扭折（返回）,起波纹,51,闭塞杆、链式葫芦每月点检表,52,油的确认和涂抹,链条上油没有了，很快会磨损，而且容易缠绕、打结。,如确认油没有了，请一定要把油涂抹上去。,如将货物起吊，在接触的地方油很难渗入，所以请,空负荷涂抹油,。,当使用频次较高的情况,下，要,定期的,1,个星期,1,次,。,伸长、磨损、裂缝的限度,请点检后，出现下列状态的要交换,有裂缝的,尺寸,L,有磨损、伸长，超过图,1,的值以上的（伸长）,链节环的直径,d,不到图,1,的值的（减少）,链条的检查,53,链条的使用限度,图扁节链的使用限度,表示,54,用极限量规测定磨损和伸长,使用附属的极限量规,如图所示，请使用极限量规，通过节距及线径的,2,个测定方法，进行链条的测定。,要对全部的链条进行测定，当发现链条有,1,个地方不能使用时，请交换链条当使用磨损的链条，伸长的链条时，会有链条切断等危险。,測定,不可使用,可使用,B,用,KITO,的极限量规测定伸长,极限量规,B,尺寸不要超过界限,用日立的极限量规测定伸长,55,用极限量规测定磨损和伸长,极限量规,无论谁看了都能明白,測定,不可使用,可使用,56,不要使链条扭曲、缠绕等,当用,2,根起吊的电动葫芦的情况下，如吊钩翻跟头，链条将扭曲。,链条扭曲时，要复原到如图（,A,）的正常状态，再使用,（,A,）正常,（）,如箭头所示，当吊钩穿过链条，链条扭曲的场合下,焊接部同向,焊接部不整齐,滑车,57,每月点检后的色标,緑,未点检的场合，,是黄色,58,
