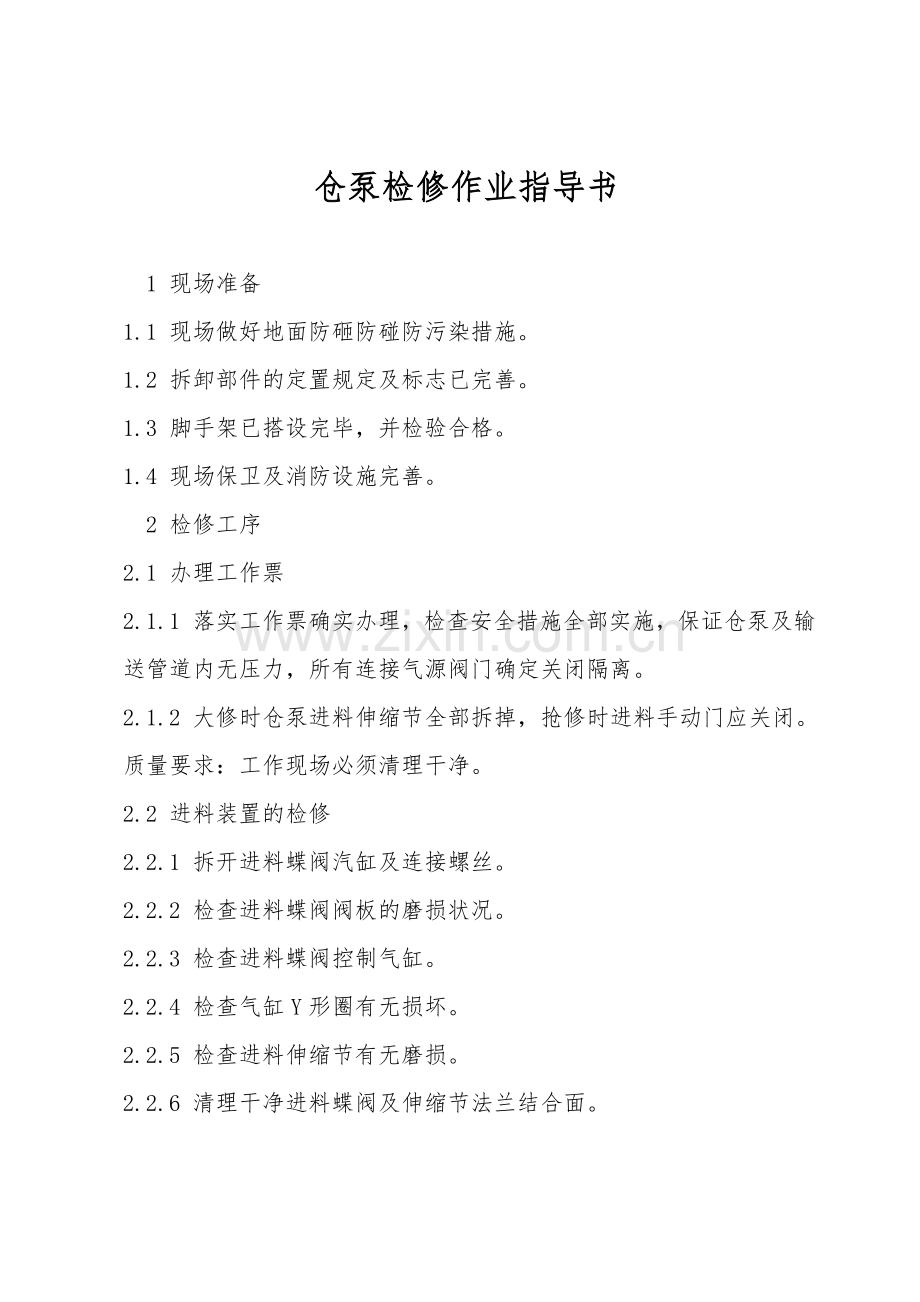

仓泵检修作业指导书

1 现场准备
1.1 现场做好地面防砸防碰防污染措施。
1.2 拆卸部件的定置规定及标志已完善。
1.3 脚手架已搭设完毕，并检验合格。
1.4 现场保卫及消防设施完善。
2 检修工序
2.1 办理工作票
2.1.1 落实工作票确实办理，检查安全措施全部实施，保证仓泵及输送管道内无压力，所有连接气源阀门确定关闭隔离。
2.1.2 大修时仓泵进料伸缩节全部拆掉，抢修时进料手动门应关闭。质量要求：工作现场必须清理干净。
2.2 进料装置的检修
2.2.1 拆开进料蝶阀汽缸及连接螺丝。
2.2.2 检查进料蝶阀阀板的磨损状况。
2.2.3 检查进料蝶阀控制气缸。
2.2.4 检查气缸Y形圈有无损坏。
2.2.5 检查进料伸缩节有无磨损。
2.2.6 清理干净进料蝶阀及伸缩节法兰结合面。

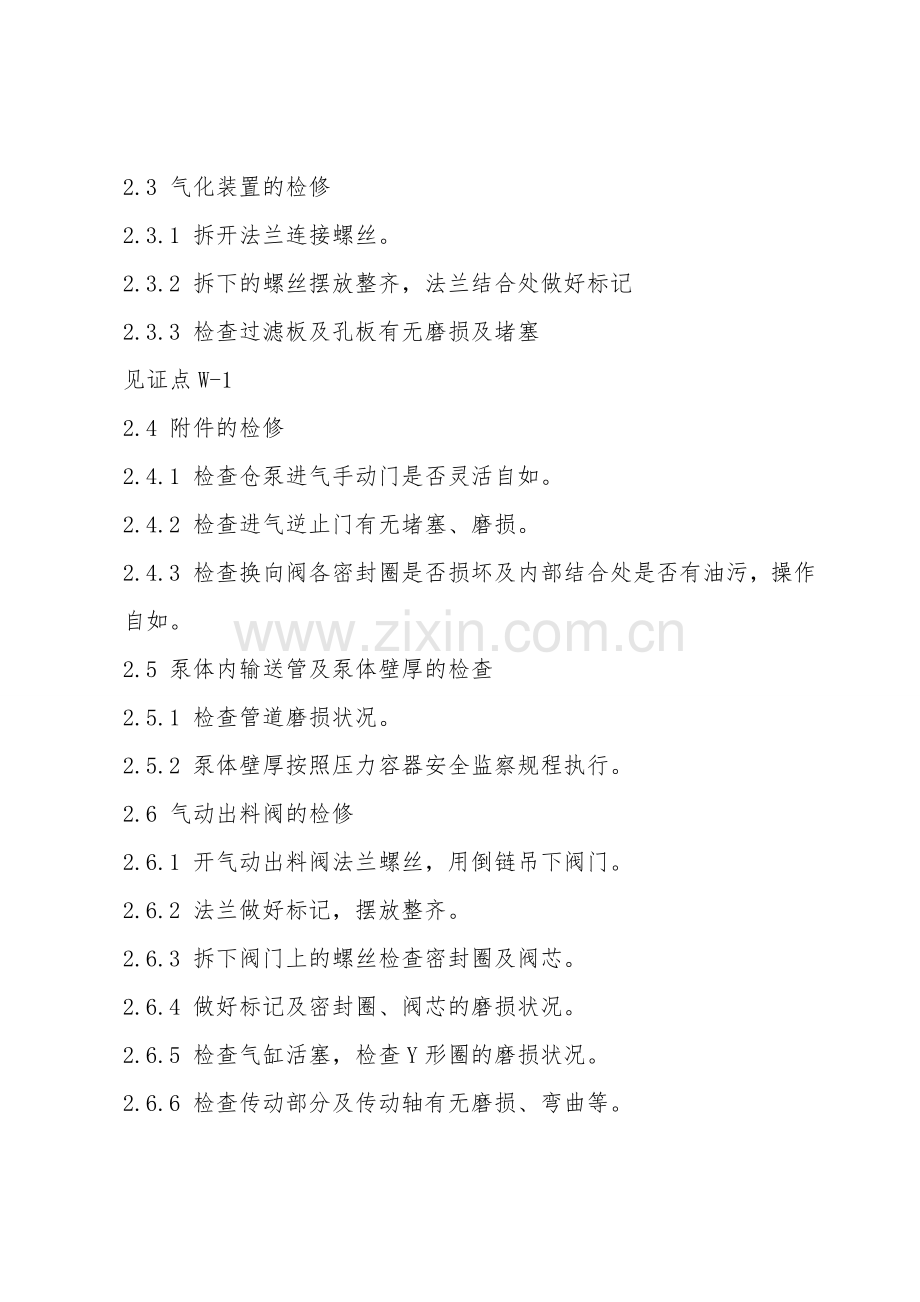

2.3 气化装置的检修
2.3.1 拆开法兰连接螺丝。
2.3.2 拆下的螺丝摆放整齐，法兰结合处做好标记
2.3.3 检查过滤板及孔板有无磨损及堵塞
见证点W-1
2.4 附件的检修
2.4.1 检查仓泵进气手动门是否灵活自如。
2.4.2 检查进气逆止门有无堵塞、磨损。
2.4.3 检查换向阀各密封圈是否损坏及内部结合处是否有油污，操作自如。
2.5 泵体内输送管及泵体壁厚的检查
2.5.1 检查管道磨损状况。
2.5.2 泵体壁厚按照压力容器安全监察规程执行。
2.6 气动出料阀的检修
2.6.1 开气动出料阀法兰螺丝，用倒链吊下阀门。
2.6.2 法兰做好标记，摆放整齐。
2.6.3 拆下阀门上的螺丝检查密封圈及阀芯。
2.6.4 做好标记及密封圈、阀芯的磨损状况。
2.6.5 检查气缸活塞，检查Y形圈的磨损状况。
2.6.6 检查传动部分及传动轴有无磨损、弯曲等。
3 组装
3.1 进料装置组装，检查各零部件，阀体、阀座已清理完毕，用压缩空气吹净，各结合面清理干净并用1213胶密封，依次装如伸缩节和进料蝶阀。
3.2 气化装置组装，清理干净结合面按标记进行组装。
3.3 附件的组装，依次安装进气手动门、换向阀及逆止门等。
3.4 气动插板阀的组装，清理干净法兰结合面后，按所作记号组装。
4 现场清理
4.1 修后清理干净现场卫生。
4.2 修后设备无漏漆、掉漆部位。
4.3 恢复各介质流向及阀门标志牌。
5 工作票终结
确认检修设备完全符合标准，工作人员撤出现场，终结工作票。
6 仓泵的维护
6.1 依据设备的运转状况，制定定期检修制度。每次检修都必须检查进料阀和透气阀密封圈的磨损
状况，并依据磨损状况对密封圈进行调整或改换。
6.2 泵体应定期检验，按压力容器安全监察规程执行。
6.3 常常检查各管道上的阀门工作是否正常，特别是止回阀，保证逆止优良，防止内部串灰，漏气。
6.4 仓泵在输送过程中，严禁切换输送物料的阀门，改变物料的流向，同时也不要随意改变仓泵的
工作运行方式。
6.5 进料阀在工作时，应常常检查进料蝶阀的转向标志，及时发现进气汽缸有无漏气或关闭不到位的现象。
6.6 常常清除泵体和阀门上的集灰，坚持环境的清洁卫生。
7 常见故障及处理方法
7.1 当"输送堵管'指示灯闪烁时，一般为一下原因：
1) 物料因湿度大或气源压力不正常所致，应加长输送超时设定时间。
2) 可能为堵管先兆，必须引起注意。
3) 应检查出料阀是否开启到位。
4〕电磁阀及其它热控部件是否正常。
7.2 当"仓泵欠压'指示灯闪烁时，一般为一下原因：
说明加压时间超过升压最长时间，应检查仓泵出料阀和进
1〕料阀气缸是否关闭到位，如关闭不到位，应使其恢复。
2〕检查压力变送器和数字显示仪表，如有问题应在修理或改换后再进行输送。
3〕检查仓泵进气管路是否堵塞，进气换向阀是否正常动作。
4〕电磁阀及其它热控部件是否正常。
7.3 当"气源低压'指示灯闪烁时，则供气压力低于设定值。控制系统坚持当前工作状态，但输送不需停止，等输送结束后进行等待，待气源压力回升后再持续工作。
