副井井筒电缆下方施工措施

一、工程概述
王楼煤矿副井井筒增敷二根高压电缆，由我单位负责施工。井筒共计敷设动力电缆MYJV42-10KV 3240 mm2 3300米 2根；其中从地面35KV变电所敷设400米，经井筒敷设720米，到辅助泵房530米。为安全、顺利的完成电缆的安装，特编制本措施，以利于指导施工。
二、施工前的准备
1、组织施工人员熟悉施工措施、安全规程及安装质量标准。
2、按要求备齐施工机具、材料及临时电缆卡的加工。
3、接好施工临时电源。
4、做好施工用稳车、滑车、钢丝绳、绳卡、手拉葫芦、马蹬、绳套等检查工作，无误后方可使用。
5、准备好安全带、矿用安全帽及通讯器材。
三、施工方案
本次电缆敷设路径沿副井井壁西侧位置下放，采纳稳车、钢丝绳下放。
四、施工方法
1、稳车、钢丝绳、地锚的选用。

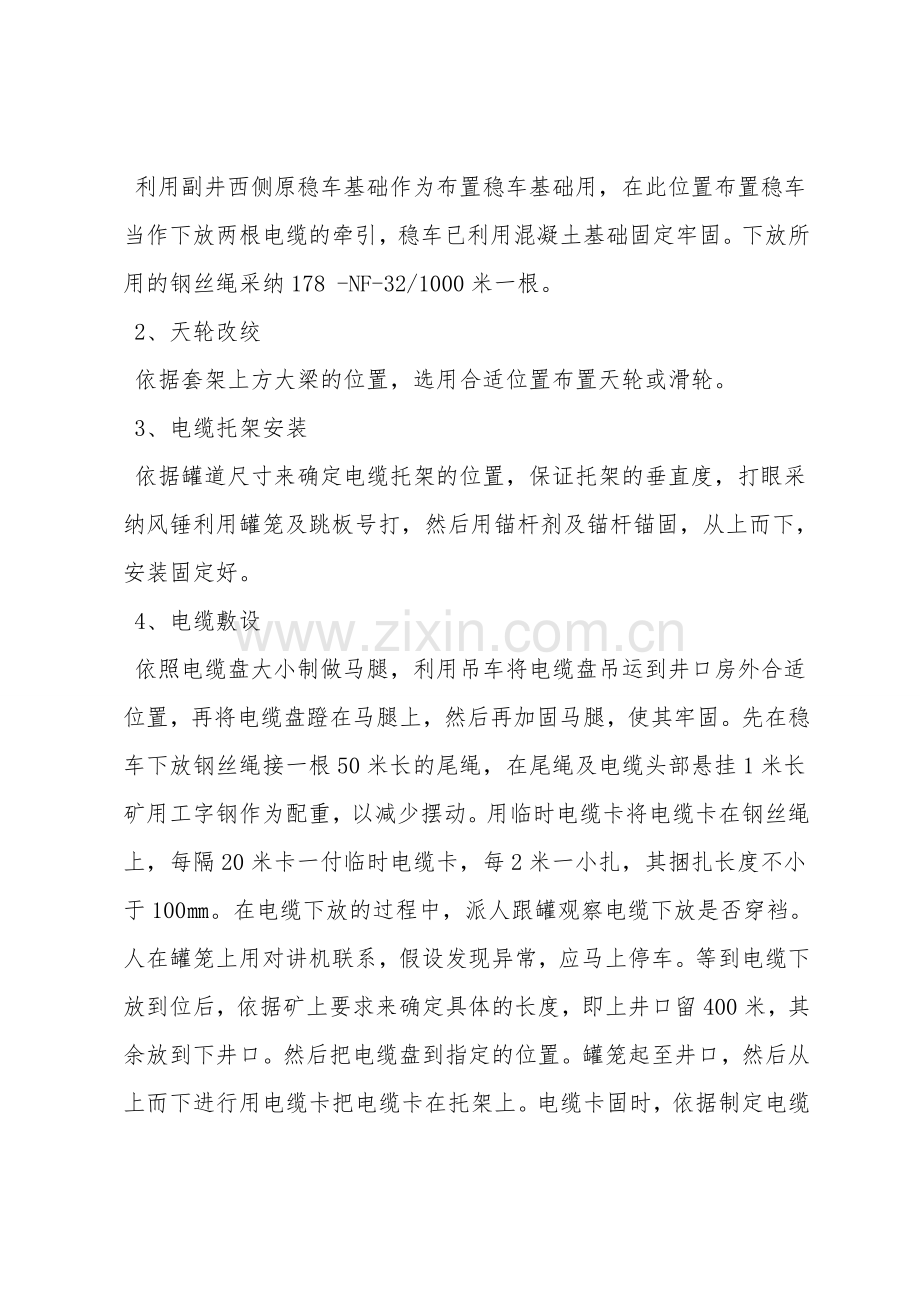

利用副井西侧原稳车基础作为布置稳车基础用，在此位置布置稳车当作下放两根电缆的牵引，稳车已利用混凝土基础固定牢固。下放所用的钢丝绳采纳178 -NF-32/1000米一根。
2、天轮改绞
依据套架上方大梁的位置，选用合适位置布置天轮或滑轮。
3、电缆托架安装
依据罐道尺寸来确定电缆托架的位置，保证托架的垂直度，打眼采纳风锤利用罐笼及跳板号打，然后用锚杆剂及锚杆锚固，从上而下，安装固定好。
4、电缆敷设
依照电缆盘大小制做马腿，利用吊车将电缆盘吊运到井口房外合适位置，再将电缆盘蹬在马腿上，然后再加固马腿，使其牢固。先在稳车下放钢丝绳接一根50米长的尾绳，在尾绳及电缆头部悬挂1米长矿用工字钢作为配重，以减少摆动。用临时电缆卡将电缆卡在钢丝绳上，每隔20米卡一付临时电缆卡，每2米一小扎，其捆扎长度不小于100㎜。在电缆下放的过程中，派人跟罐观察电缆下放是否穿裆。人在罐笼上用对讲机联系，假设发现异常，应马上停车。等到电缆下放到位后，依据矿上要求来确定具体的长度，即上井口留400米，其余放到下井口。然后把电缆盘到指定的位置。罐笼起至井口，然后从上而下进行用电缆卡把电缆卡在托架上。电缆卡固时，依据制定电缆位置，把电缆按顺序固定在托架上；电缆卡要固定可靠，螺栓穿向一致，紧固均匀。电缆卡完后，井上余量按矿上要求从井口再放至35KV变电所内。井下部分电缆敷设，从副井装车运至井下，人工拉放至指定位置。
五、安全注意事项
1、电缆在敷设过程中严禁有划伤等缺陷。
2、人员在罐笼上跟电缆头时，要正确佩戴安全带。
3、要保证罐笼与井口打点室信号畅通。
4、下井人员必须佩戴好劳保用品，严禁酒后下井作业。
5、下井人员除特别工种外，严禁携带火种及易燃性物品。
6、井下作业人员所用工具，必须留保险绳，以防掉入井筒内。
7、电缆下放前，要确认稳车性能优良。
8、电缆卡固时，要紧固可靠，位置正确。
六、施工人员安排
〔1〕井筒内下放电缆：地面开稳车1人、看电缆辊1人、井口卡电缆卡2人、井筒跟罐2人，井口指挥1人，绞车房1人。
〔2〕下放到下井口后：地面人员不动，井下下井8人，把电缆拖放至大巷〔50米〕，在此期间矿方需提前看好走向，敷设好电缆挂钩。
〔3〕电缆固定：井筒电缆固定4人，地面电缆从滚子倒出拉开，
