常见变频器故障及处理方法PPT.ppt

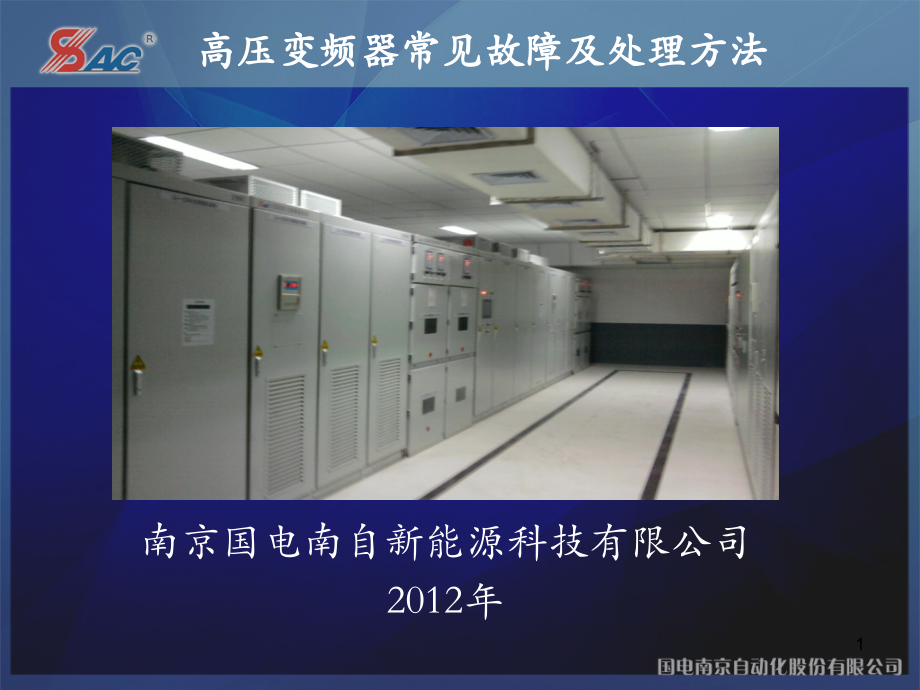

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,高压变频器常见故障及处理方法,南京国电南自新能源科技有限公司,2012,年,1,南京国电南自新能源科技有限公司,变频工程部,杨忠浩,电话：,139,13919586,邮箱：,yangzhonghao87,地址：江苏省南京市浦口高新区星火路,8,号,邮编：,210032,2,一、,ASD6000系列变频器系统简介,主要内容,二、主控系统分类,三、变频器故障查询方式,四、常见变频器故障分析及处理方法,五、故障后变频器处理策略,六、附录,3,ASD600,0系列变频调速系统简介,S,系列,H,系列,ASD6000系列变频器,4,远程,/,就地切换旋钮,急停按钮,故障报警指示灯,触摸屏,高压去电指示灯,高压上电指示灯,就地上电,/,去电按钮,ASD600,0系列变频调速系统简介,-S,系列,5,ASD600,0系列变频调速系统简介,-H,系列,高压上电指示灯,故障指示灯,急停按钮,液晶屏,系统复位按钮,运行指示灯,6,一、,ASD6000系列变频器系统简介,主要内容,二、主控系统分类,三、变频器故障查询方式,四、常见变频器故障分析及处理方法,五、故障后变频器处理策略,7,S系列主控系统,主控系统分类,H系列主控系统,S系列控制系统结构图,8,散板型主控系统,主控系统分类,-S,系列主控系统,机箱型主控系统,主控板,端子板,光纤板,9,机箱型控制器,电源板,采样板,I/O,板,主控板,光纤板,机箱型主控系统,主控系统分类,-S,系列主控系统,10,光纤板,主控板,信号板,电源板,连接板,主控系统分类,-H,系列主控系统,11,I/O,板,主控系统分类,-H,系列主控系统,12,一、,ASD6000系列变频器系统简介,主要内容,二、主控系统分类,三、变频器故障查询方式,四、常见变频器故障分析及处理方法,五、故障后变频器处理策略,13,变频器故障查询方式,S系列故障查询,H,系列故障查询,故障记录查询,PLC,故障灯查询,14,变频器故障查询方式,-S,系列故障查询,发生故障后，点击,“,功能选择,”,故障记录查询,15,点击,“,历史故障,”,变频器故障查询方式,-S,系列故障查询,16,K-,故障发生；Q,-,故障确认；,G-,故障消失,变频器故障查询方式,-S,系列故障查询,17,PLC,PLC,故障灯查询,变频器故障查询方式,-S,系列故障查询,18,点击,“,帮助文本,”,变频器故障查询方式,-S,系列故障查询,19,变频器故障查询方式,-S,系列故障查询,20,故障记录屏：参数设置屏下按,PRG,键 进入故障记录屏，变频器最多可以记录,10,个已发生的重故障，故障记录为最近发生的故障。可以通过,ALT+,键 和,ALT-,键 在各次故障间切换，用 键 和 键 查看该故障下的各单元状态（每次显示三相同一位置的三个单元）。,变频器故障查询方式,-H,系列故障查询,21,一、,ASD6000系列变频器系统简介,主要内容,二、主控系统分类,三、变频器故障查询方式,四、常见变频器故障分析及处理方法,五、故障后变频器处理策略,22,S,系列常见故障分析及处理方法,H,系列常见故障分析及处理方法,常见变频器故障分析及处理方法,23,S系列变频器故障分类,：,S,系列常见故障分析及处理方法,轻故障,不会迅速（秒级，或更长时间）引起设备严重损坏的故障。,TIPS,：在发生报警后，若及时采取措施，故障不会扩大，变频器仍可继续运行，可以尽量减小对生产的影响。,重故障,可迅速（毫秒级，或更短时间）导致设备严重损坏的故障。,TIPS,：除了一部分可以被旁通处理的模块重故障外，为防止故障扩大而引起不可预测的后果，在检测到重故障后，变频器将停止运行。,24,轻故障,：,变压器超温、模拟信号断线、风压欠压、风压过压、柜门未关、功率模块故障（过热、直流母线过压、欠压、驱动故障、模块通信故障）,重,故障,：,变压器超高温、变频器过流、变频器过载、系统通讯故障、两路控制电源同时掉电十分钟、高压失电,S,系列常见故障分析及处理方法,25,（一）功率模块故障,S,系列常见故障分析及处理方法,过热,直流过压,直流欠压,驱动故障,通信故障,旁通模块级数超过设定级时，变频器保护停机。,26,S系列模块原理,：,S,系列常见故障分析及处理方法,27,控制板,驱动板,电源板,S系列模块组成,：,S,系列常见故障分析及处理方法,28,熔断器,延时,可控硅,整流桥,IGBT,旁通,二极管,旁通,可控硅,电容,S系列模块组成,：,S,系列常见故障分析及处理方法,29,1,、,驱动故障,处理方式：旁通运行,原因,：,1,）,检测回路接线是否正确是否有断线及接触良好；,1.1,BOT,与,TOP,的线是否有叉接,1.2,TOP1,、,TOP2,的,C,相通且与正母线相通,；,BOT1,、,BOT2,的,E,相通且与负母线相通；,TOP1,的,E,与,BOT1,的,C,相通,，,TOP2,的,E,与,BOT2,的,C,相通,S,系列常见故障分析及处理方法,BOT1,BOT2,TOP1,TOP2,30,原因,：,2,）,电源故障：,2SD315A,具备欠压保护功能；,2.1,、,栅极板故障，如二极管损坏,；,检测方法,：,用万用表二极管档,正负测量栅极板,GE,两端，都应无穷。,2.2,、外部供电电源故障；,S,系列常见故障分析及处理方法,31,原因：,3,）外部短路,3.1,旁路可控硅误导通,接线错误，充电可控硅信号与旁路信号错接；,干扰使可控硅导通；,3.2,旁路整流二极管或可控硅击穿,4,）,IGBT,是否正常,用万用表的二极管档测量,IGBT,的各个续流二极管是否击穿或断开；,S,系列常见故障分析及处理方法,32,原因：,5,）输出铜排的螺丝是否有虚接打火；,6,）输出电缆是否有破损；,7,）电机是否正常；,8,）驱动板上的电阻是否有装焊错误的；,实际处理过程中可以根据实际的可操作性的逐相排除，,如将驱动板与,IGBT,的接线拆除并将,CE,短接，发脉冲排除驱,动板本身的故障等。,S,系列常见故障分析及处理方法,33,2,、模块过热,检测原理：温度继电器,(,常闭,),保护定值：,805,处理方式：旁通运行,S,系列常见故障分析及处理方法,34,故障原因,：,（,1,）,检查环境温度是否超过允许值,(4,5,),；,（,2,）,功率柜的柜顶风机是否正常,；,（,3,）,滤网是否堵塞,；,（,4,）,是否,常,过载运行；,（,5,）,是否有断线；,（,6,）,温度继电器是否正常，最好看控制板的检查回路是否正常,（,7,）,功率器件的固定螺丝未紧；,处理方法：按照（,1,）,（,7,）项逐项排查。,S,系列常见故障分析及处理方法,35,3、模块直流过压,故障原因：,（,1,）电网侧电压过高或瞬间电压波动过大；,（,2,）负载波动大，减速时间过短；,（,3,）功率单元控制板故障；,（,4,）采样电阻是否装焊错误；,（,5,）直流母线采样点接线是否正确。,处理方法：,调整变压器高压侧分触头可适当降低功率模块输入电压；,在工艺允许的时间范围内，加大减速时间设定值；,检查接线及采样电阻或更换主控板；,检查控制系统接地可靠性；,更换备用模块，联系厂家。,S,系列常见故障分析及处理方法,母线电压,(1030,20)VDC,36,4、模块直流欠压,故障原因：,（,1,）模块输入是否缺相；,（,2,）移相变压器副边短路；,（,3,）功率单元控制板故障；,（,4,）采样电阻错误。,处理方法：,按照（,1,）,（4）项逐项排查。,更换备用模块，联系厂家。,S,系列常见故障分析及处理方法,母线电压,(520,20)VDC,37,5、模块通讯故障,原因分析：,（1）模块控制板有故障；,（2）功率单元及控制器间的光纤头脱落或接触不良；,（3）光纤发送,/,接收器内部堆积灰尘；,（4）光纤折断或磨损坏漏光；,（5）光通子板有故障。,处理方法：按照（,1,）,（5）排查故障，如是光纤问题，及时更换光纤，否则先更换功率单元。更换单元未能解决需联系我司，对主控板进行测试。,S,系列常见故障分析及处理方法,38,（二）变压器超温,变压器柜左前门上安装有温控仪，在每相线圈原副边之间各装有一个,Pt100,测温探头，当变压器温控仪测量温度,大于,90,小于,120,时，温控仪报警触点闭合，系统将,“,变压器超温,”,报警。,故障原因：,（,1,）变压器长时间过载运行；,（,2,）现场环境温度过高；,（,3,）变压器冷却风扇损坏、转向不对或风道不畅；,（,4,）温度检测器件（,Pt100,）损坏；,（,5,）变压器温度控制器损坏或报警参数被修改；,（,6,）变压器副边绕组存在匝间短路或绝缘受损。,处理方法：按照以上原因逐项排查。,S,系列常见故障分析及处理方法,39,（三）变压器超高温,当变压器温控仪测量温度,大于,120,时，温控仪报警触点闭合，系统将报,“,变压器超高温,”,停机。,故障原因：,（,1,）变压器长时间过载运行；,（,2,）现场环境温度过高；,（,3,）变压器冷却风扇损坏、转向不对或风道不畅；,（,4,）温度检测器件（,Pt100,）损坏；,（,5,）变压器温度控制器损坏或参数被修改；,（,6,）变压器副边绕组存在匝间短路或绝缘受损。,处理方法：按照以上原因逐项排查。,S,系列常见故障分析及处理方法,40,温控仪,S,系列常见故障分析及处理方法,41,卧式风机电源保险丝,温控仪电源保险丝,温控仪主电路图,S,系列常见故障分析及处理方法,42,温控仪基本参数设置：,参数提示符含义如下：,Ob,风机启停目标值,dF,风机启停目标值回差,AL,超温报警目标值,AH,超高温跳闸目标值,风机启动温度,=,Ob+dF,风机关闭温度,=,Ob-dF,S,系列常见故障分析及处理方法,43,（四）模拟信号断线,故障原因：,DCS,给定信号消失。,处理方法：,检查模拟量给定线路；,接线端子以及屏蔽线屏蔽层接地。,（五）柜门未关,故障原因：,（,1,）变频器功率柜柜门未关；,（,2,）功率柜柜门行程开关损坏或节点不动作。,处理方法：排查（,1,）,（,2,）项。,S,系列常见故障分析及处理方法,44,（六）风压欠压,故障原因：,（,1,）功率柜柜门未关好；,（,2,）功率柜风扇故障。,处理方法：排查（,1,）,（,2,）项。,（七）风压过压,故障原因：滤网堵塞。,处理方法：卸下滤网，洗涤晾干后更换。,欠压,过压,S,系列常见故障分析及处理方法,45,（八）变频器过流,故障原因：,（,1,）变频器输出外部短路；,（,2,）变频器输出内部短路；,（,3,）主控板过流基准值设置不当；,（,4,）霍尔传感器故障；,（,5,）加减速参数、启动频率设置不当；,（,6,）电源、负载异常突变；,（,7,）挡板关闭不严，使得电机反转；,（,8,）功率单元输出电压不正常。,S,系列常见故障分析及处理方法,46,处理方法：,检查输出电缆绝缘；,检查电动机绝缘；,检查是否存在电源、负载突变，电机堵转等；,检查霍尔接线；,检查主控板过流设置值；,如仍查找不到故障原因，请联系厂家；,在有些现场，电机低速时电流波动很大，容易造成过流保护，这种情况下需要缩短加速时间，使电机快速通过波动区域，避免过流保护。,S,系列常见故障分析及处理方法,47,（九）变频器过载,变频器输出电流大于电机额定电流,1.2,倍,并超过,60,秒,，,1.5,倍速断保护，过载保护反时限动作。,故障原因：,（,1,）机械负荷过重；,（,2,）变频器输出电压过低；,（,3,）三相电压不平衡；,（,4,）过载保护参数设置不当。,处理方法：,检查是否确实过载；,检查输出电压，如果过低可调整变压器抽头；,检查过载保护参数。,S,系列常见故障分析及处理方法,48,（十）系统通讯故障,当系统在上电状态下检测不到单元通讯时，报系统通讯故障。,故障原因：,（,1,）功率单元及控制器之间的光纤,连接头是否脱落或者接触不良；,（,2,）光纤发射,/,接收器内部有灰尘；,（,3,）光纤是否折断；,（,4,）光纤发射,/,接收插接位置不对；,（,5,）模块电源板故障；,（,6,）控制板排线异常；,（,7,）主控板工作异常。,S,系列常见故障分析及处理方法,处理方法：按照（,1,）,（,7,）排查故障，如是光纤问题，及时更换，否则先更换功率单元。对于系统通信故障，更换单元未能解决需联系我司，对主控板进行测试。,49,（十一）,两路控制电源掉电,两路控制电源同时掉电超过,10,分钟,，变频器停机。,故障原因：,主电源掉电，备用电源未能成功切换。,处理方法：,检查控制电源上电及切换回路。,S,系列常见故障分析及处理方法,50,（十二）高压失电：,高压电源消失。,故障原因：,（,1,）一般由变频器未停机时，断开上级断路器引起,；,（,2,）若出现异常高压分断情况（无故障记录、无分闸操作），,请检查,6KV,断路器节点状态是否误动作,；,（,3,）变频器二次接线松脱；,（,4,）电网电压波动是否较大。,S,系列常见故障分析及处理方法,51,（十三）触摸屏黑屏,故障原因：,（,1,）检查触摸屏的电源端子是否脱落、,DC24V,电源是否正常。,（,2,）触摸屏内电源模块损坏。,S,系列常见故障分析及处理方法,52,（十四）运行频率与给定频率不一致,这种情况有以下几种原因：,（,1,）加减速过程中，受加减速时间的限制，运行频率达到给,定频率有一个过程；,（,2,）限流功能使能；,（,3,）检查,16,、,17,参数，查看远程时频率给定方式；,（,4,）检查,71,参数，查看给定频率的值；,（,5,）采样板有故障；,（,6,）远方给定量程未校准,（,参考,224,，修改,203,、,204,的值）,。,S,系列常见故障分析及处理方法,53,（十五）变频启动运行后输出电流有波动,检查方法：,DCS,频率给定方式改为手动，保持给定不变时检查参数,71,是否晃动；,检查电机是否共振；,判断是否投自动还是手动，若投自动，看电厂负荷波动是否较大，若波动较大，可以增大频率给定的识别阀值（参数,84,）。,如频率波动，则检查,DCS,模拟量输出带负载能力是否足够（变频采样电阻,200,）。,电流持续波动较大时需停机，检查功率单元是否有个别存在输出异常（电压幅值或波形畸变大）。,S,系列常见故障分析及处理方法,54,（十六）远程启动或停机后触摸屏不显示,故障原因：,检查,DCS,的远程启动和停机命令是短脉冲还是长信号。如是长信号，则,PLC,程序陷入死循环而不响应其他数据，触摸屏表现为死机现象。,解决办法：,将,DCS,启动,/,停机命令改为,2-3,秒左右的脉冲信号。,S,系列常见故障分析及处理方法,55,（十七）系统等待无法跳至启动允许,高压电合闸后，上级断路器常开点闭合，信号通过端子排转接送至,PLC,输入,I1.2,端口，,PLC,检测到信号后，通过输出,Q0.7,控制外部继电器,K7,吸合，,K7,常开点闭合信号送至,IO,板,DI,端口（通过参数定义相应,DI,端口），系统检测到该信号后在,“,系统等待,”,阶段自检完成后跳至,“,运行就绪,”,状态。,S,系列常见故障分析及处理方法,出现该故障处理方法：,检查功能号,120,显示（,“,1,”,为高压合状态已传到主控 ，,“,0,”,则相反）,K7,继电器是否吸合；,PLC,输出,Q0.7,指示灯是否亮；（灯亮状态输出）,PLC,输入,I1.2,端口指示灯是否亮；（灯亮状态输入）,上级断路器辅助触点信号是否正确；,参数设置是否正确。,56,（十八）温控仪显示三相绕组温度不平衡,故障原因：,（,1,）变压器三相绕组温差较大时，首先可以通过测温枪检测,绕组温度，确认是否温度真的存在较大差异；,（,2,）若正常再判断卧式风机是否工作正常，可以用一张,A4,纸,分别放在变压器柜门进风口处，比较不同进风口的吸力，,如有明显差异，则说明相应卧式风机可能工作异常，,或者相应柜门滤网堵塞严重；,（,3,）相应相测温元件工作可能存在异常；,（,4,）若以上全部正常，则可能是温控仪自身显示出现问题。,S,系列常见故障分析及处理方法,57,（十九）温控仪黑屏,巡检时发现温控仪黑屏需要及时处理，因为温控仪黑屏时卧式风机将无法启动，会导致变压器散热不良，如不及时处理可能导致变压器温度过快升高使变压器损坏。,发生故障时检查：,检查温控仪电源开关是否打开；,万用表检测温控仪输入,380,V,AC,电压是否正常，有无缺相；,检查确认温控仪电源保险丝是否烧断；,紧急情况无法停机时可将温控仪电源（卧式风机电源连接在变压器柜顶风机空开下口）旁路掉而直接运行风机，以确保散热，待条件具备后停机检修；,检查时注意人身安全，确保空开关断后操作。,S,系列常见故障分析及处理方法,58,（二十）变频启动后频率保持在,1HZ,不变,产生此问题有,3,种主要因素：,（,1,）远方,/,就地旋钮没有旋转到位，造成控制系统参数,16,状,态不稳定，只需再次旋转确认参数已变化为,1,即可；,（,2,）参数,180,大于参数,179,；,（,3,）采样板上接线是否正确。,S,系列常见故障分析及处理方法,59,S,系列常见故障分析及处理方法,H,系列常见故障分析及处理方法,常见变频器故障分析及处理方法,60,H系列变频器故障分类：,H系列常见故障分析及处理方法,轻故障,重故障,不影响变频器正常运行的故障,故障,特征：,红色的,“,故障指示灯,”,闪亮，,键盘复位按键,仅复位监视器，对控制系统没有影响（在运行状态下复位不会造成停机）。,影响变频器正常运行的故障,故障,特征：,系统进入故障锁存状态，红色的,“,故障指示灯,”,常亮，分闸信号闭合，分断高压电源；同时合闸允许信号断开，使合闸操作无效；在故障排除后必须通过系统复位按钮解除故障锁存复位控制系统（包括控制器、人机界面、,I/O,接口板），使变频器恢复到正常状态。,61,轻故障,：,变压器超温报警,单元柜温报警,柜门打开,模拟信号断线,风机故障报警,62,重故障：,变压器过热,电机过流,变频器过流,柜温过热,控制器不通讯,接口板不通讯,高压失电,外部故障,单元故障,单元故障：,熔断器故障,过热故障,驱动故障,光纤故障,过压故障,H系列常见故障分析及处理方法,62,（一）柜温超温报警,当功率柜测温板检测的柜内温度,大于,55,时，系统将柜温超温报警。,故障原因：,（,1,）检查单元柜柜顶风机是否工作正常，安装于二次室内,的风机开关是否跳闸；,（,2,）过滤网是否堵塞（拿一张,A4,纸置于过滤网上，看是否,能吸附，否则需要清洁过滤网）；,（,3,）变频器是否长期工作于过载状态；,（,4,）环境温度是否过高（环境温度应低于,45,，否则需要,加强通风（墙上安装通风机或柜顶安装风道）或安装,制冷设备）；,（,5,）功率柜风机控制和保护电路是否正常。,H系列常见故障分析及处理方法,63,（二）柜温过热,当功率柜测温板检测的柜内温度,大于,60,时，系统会报柜温过热重故障并进行保护跳闸。,故障原因：,检查项见柜温超温报警。,H系列常见故障分析及处理方法,64,（,三）变压器超温报警,当变压器温控仪测量温度大于其设置的报警温度（默认设置为,100,）时，温控仪超温报警触点闭合。,故障原因：,（,1,）检查变压器柜顶风机或柜底风机是否工作正常（如果柜底风机工作不正常，可能出现三相温度相差较大）；,（,2,）测温元件是否正常（有无断线、线路插头接触不良，如果接触不良，温度值将偏高）；过滤网是否堵塞（拿一张,A4,纸置于过滤网上，看是否能吸附，否则需要清洁过滤网）；,（,3,）变频器是否长期工作于过载状态；,（,4,）环境温度是否过高（环境温度应低于,45,，否则需要加强通风）；,（,5,）安装于变压器柜内风机开关和接触器是否断开。,H系列常见故障分析及处理方法,65,（四）变压器过热,变压器温控仪测量温度大于其设置的跳闸温度（默认设置为,130,）时，温控仪跳闸触点闭合，系统会报变压器过热重故障。,故障原因及处理方法：,（,1,）温控仪显示的温度是否在,130,度以上，若不是则检查温控,仪的超温报警值是否设定为,130,度；,（,2,）其余检查项见变压器超温报警。,H系列常见故障分析及处理方法,66,（五）柜门未关,故障原因及处理方法：,（,1,）行程开关是否与柜门压实；,（,2,）行程开关的,“,预行程,”,和,“,过行程,”,是否合适；,（,3,）行程开关电气功能是否工作正常；,（,4,）否则更换接口板。,H系列常见故障分析及处理方法,67,(六）风机故障,故障原因及解决方法：,（,1,）先目检风机转向和转速是否正常，再检查变频器的进风口的风量是否减弱，滤网是否堵塞，变频器的柜温与变压器的三相温度是否正常，如果都不正常，那就是柜顶风机坏了，这时可以用外部风扇强行降温或将系统切到旁路运行，然后通知厂家更换风机；,（,2,）如果检查风机转速和变频器温度无异常，并且柜门的行程开关确定没问题，则可能是柜顶风机的风机报警点开路（风机故障点为常闭点与柜门行程开关串联），需停机检查端子侧报警点，如果开路则说明风机报警点坏；,（,3,）检查捷径：先在接口板上面短接一组线，如果短接一组故障消失，则对应的这一组回路有问题。,H系列常见故障分析及处理方法,68,（七）控制器不通讯,故障原因及处理方法：,（,1,）确认监视器控制板到主控板的,RS232,通讯线是否连接无误,；,（,2,）确认监视器控制板上的,+15V,与,+5V,正确无误；,（,3,）是否有干扰，需消除干扰,；,（,4,）更换主控板；,（,5,）更换监视器。,H系列常见故障分析及处理方法,69,（八）接口板不通讯,监视器与接口板未建立通讯，接口板将每,5,秒钟复位一次监视器，在,3,分,30,秒,仍未建立通讯，将判断为重故障。,故障原因及处理方法：,（,1,）通讯线是否正常,检查接线端子是否正确；,（,2,）,I/O,板工作是否正常，尤其是工作电压；,（,3,）,I/O,主控板外芯片是否插好；,（,4,）是否有干扰，需消除干扰。,H系列常见故障分析及处理方法,70,（九）外部故障,本地高压分断按钮闭合或接口板上高压分断接点闭合时，系统将报外部故障。,故障原因及处理方法：,（,1,）高压分断按钮是否按下；,（,2,）高压分断端子是否短路；,（,3,）接口板坏,，,更换接口板。,H系列常见故障分析及处理方法,71,（十）单元过压,故障原因及解决方法：,（,1,）变频器空载运行，运行频率高容易导致单元过压（,40HZ,左右）,解决办法：降低基准电压或在低频率段运行；,（,2,）风机类负载减速时间过短,解决办法：延长减速时间，风机类负载大概在,400,秒左右；,（,3,）电网电压高，超过变频器额定电压,5%,解决办法：更改变压器分接头，将,100%,接头接到,105%,上面；,（,4,）现场工艺原因：双风机系统运行频率不同造成抢风的现象,解决办法：改善工艺；,（,5,）自身原因：单元内部、控制板电压检测环节检测故障或主控,板检测故障,解决办法：更换单元或主控板。,H系列常见故障分析及处理方法,72,（十一）单元过热,单元内散热器上装有温度开关（常闭点），温度,超过,85,时，温度继电器常闭点断开，报单元过热故障。,故障原因及处理方法：,（,1,）检查柜顶风机是否工作正常、单元柜风机开关是否跳闸,、,过滤网是否堵塞（拿一张,A4,纸置于过滤网上，看是否能,吸附，否则需要清洁过滤网）；,（,2,）是否长期工作于过载状态、环境温度是否过高（环境温度,应低于,45,，否则需要加强通风），墙上安装通风机或柜,顶安装风道或安装制冷设备；,（,3,）单元控制板坏，最后检查功率单元温度继电器是否正常。,H系列常见故障分析及处理方法,73,（十二）驱动故障,故障原因及处理方法：,（,1,）检查单元电压检测板是否短路，若短路会引起,A1,，,B1,及,C1,单元报驱动故障；,（,2,）功率单元输出端,L1,、,L2,是否短路，否则为单元,IGBT,损,坏，请更换单元；,（,3,）变频器运行时电流波动大，变频器报驱动故障；,（,4,）电机绝缘是否完好；,（,5,）负载是否存在机械故障。,H系列常见故障分析及处理方法,74,（十三）熔断器故障,检测到单元缺相时，报熔断器故障。,故障原因及处理方法：,（,1,）单片机版本，高压正常停机时变频器会锁存熔断器故障,解决办法：正常现象，不会影响变频器正常使用，无需解决；,（,2,）单元输入缺相，单元三相进线松动或熔断器损坏,解决办法：检查线路、更换单元；,（,3,）变频器运行时主电源停电,解决办法：查明主电源停电原因并解决。,H系列常见故障分析及处理方法,75,（十四）光纤故障,故障原因及解决方法：,（,1,）现场环境因素，比如灰尘,解决办法：彻底清理柜内灰尘；,（,2,）查看功率单元控制电源是否正常（正常时为绿色指示灯）、,查看熔断器是否正常,解决办法：更换单元；,（,3,）查看功率单元及控制器光纤板上面的光纤头是否插好及插,对，光纤线是否折断，光纤头是否有内缩现象,解决办法：重新插好光纤或更换光纤线；,（,4,）通过以上的办法无法解决问题时，调换功率单元的方式判定,光纤板的故障,解决办法：更换单元对应的光纤板。,H系列常见故障分析及处理方法,76,（十五）电机过流,当变频器检测到输出电流大于电机额定电流,1.2,倍,并持续,超过120,秒,时，系统报警并进行保护跳闸,。,故障原因：,（,1,）检查参数设置电机额定电流设置是否正确；,（,2,）电机或负载机械是否堵转；,（,3,）电源电压是否过低,。,H系列常见故障分析及处理方法,77,（十六）变频器过流,当变频器检测到输出电流超过变频器额定电流的,2倍或,1.5,倍超过3秒,时，变频器将过流保护。,故障原因：,（,1,）输出电压检测板是否正常，有无明显短路、放电痕迹；,（,2,）光纤是否插紧，主回路连接螺钉是否紧固；霍尔元件电源,是否正常、霍尔元件输出电流信号是否正确；,（,3,）检查参数设置加速时间是否过短、转矩提升是否过大、启,动频率是否过高；,（,4,）电机或负载机械是否堵转，电机绕组和输出电缆绝缘是否,损坏；,H系列常见故障分析及处理方法,78,（,5,）确保所有单元工作正常（拆下单元连接铜排，使用万用表或示波器检测单元输入输出电压和波形是否正常）；,（,6,）输入电源电压是否过低；,（,7,）在变频器的输出侧有功率因数矫正电容或浪涌吸收装,置，它与电感有可能引起谐振。取消相关器件；,（,8,）单元检测板是否有短路及损坏。,如果排除了以上原因仍有故障，请,更换控制器信号板 或主控板,。在有些现场，因为齿槽效应等影响，电机低速时电流波动很大，此时变频器可能出现限流，使得变频器出现加速、限流减速等反复，而无法正常加速或造成过流保护，这种情况下需要,减小加速时间,，加大限流系数，使电机快速通过波动区域，避免过流保护。,H系列常见故障分析及处理方法,79,（十七）高压失电,故障原因：,（,1,）上级高压电源消失，一般由正常分闸操作引起；,（,2,）若出现异常高压断电情况（无故障记录、无分闸操作,），,请检查上级断路器节点状态,；,（,3,）电网电压波动较大。,H系列常见故障分析及处理方法,80,（十八）变频器上高压即跳闸,故障原因及解决方法：,（,1,）首先确保变频器一次回路的绝缘、耐压良好；,（,2,）变频器上电时因变压器的激磁涌流和单元电容充电，,瞬时电流有效值最高可达到变频器额定电流的,6-7,倍，,持续时间几十毫秒。变频器上级整定值过小，造成上,级开关速断保护；,解决办法：调整上级开关速断保护整定值。,H系列常见故障分析及处理方法,81,一、,ASD6000系列变频器系统简介,主要内容,二、主控系统分类,三、变频器故障查询方式,四、常见变频器故障分析及处理方法,五、发生故障后变频器处理策略,82,发生故障后变频器处理策略,轻故障处理策略,：,出现轻故障时，变频器仍能运行，对于模块旁通故障，,需注意负荷调节，待适时停机排除故障。,模块旁通级数与负荷关系：,1,）旁通,1,级模块，可以继续运行；,2,）旁通,2,级模块，需降至,70%,的负荷运行。,注：出现模块故障时，为了机组能安全稳定运行，最好适时,更换功率单元。,83,重故障处理策略,：,由于变频器发生重故障后，变频器会停机，因此对机组运行,会产生较大影响，为了避免更大的损失，需按以下步骤操作：,（,1,）若双侧风机,/,水泵均为变频器，则,立刻将另一侧变频升,至,50Hz,，并增加挡板开度,，以稳住炉膛,/,水管压力，并且,立刻降发电负荷，以防另一侧变频器因过载跳机；,（,2,）将故障变频器切到工频位继续运行，待故障排除后再,适时切到变频运行；,发生故障后变频器处理策略,84,总结,变频器故障率与变频器运行环境及运行操作规范有直接关系。,灰尘较大：,有些电厂的灰尘较大，模块上很容易覆盖一层灰尘，使,得模块铜牌之间的爬电距离过短，造成放电，甚至短路，,烧毁模块；,空调配置较少：,由于变频器上的电力电子器件在工作中会产生很多热量，,若外界温度过高，不利于器件的长期运行,；,操作不规范：,由于不按变频器运行操作规程来操作变频器，使变频器模,块经常损坏，特别是在模块没有放电完全情况下再次上,6KV,，以及在变频器运行过程中，直接断开关，都对模块,的冲击非常大。,严禁在变频运行时断开关！,85,附录,变频器运行操作规程,86,谢谢！,87,
