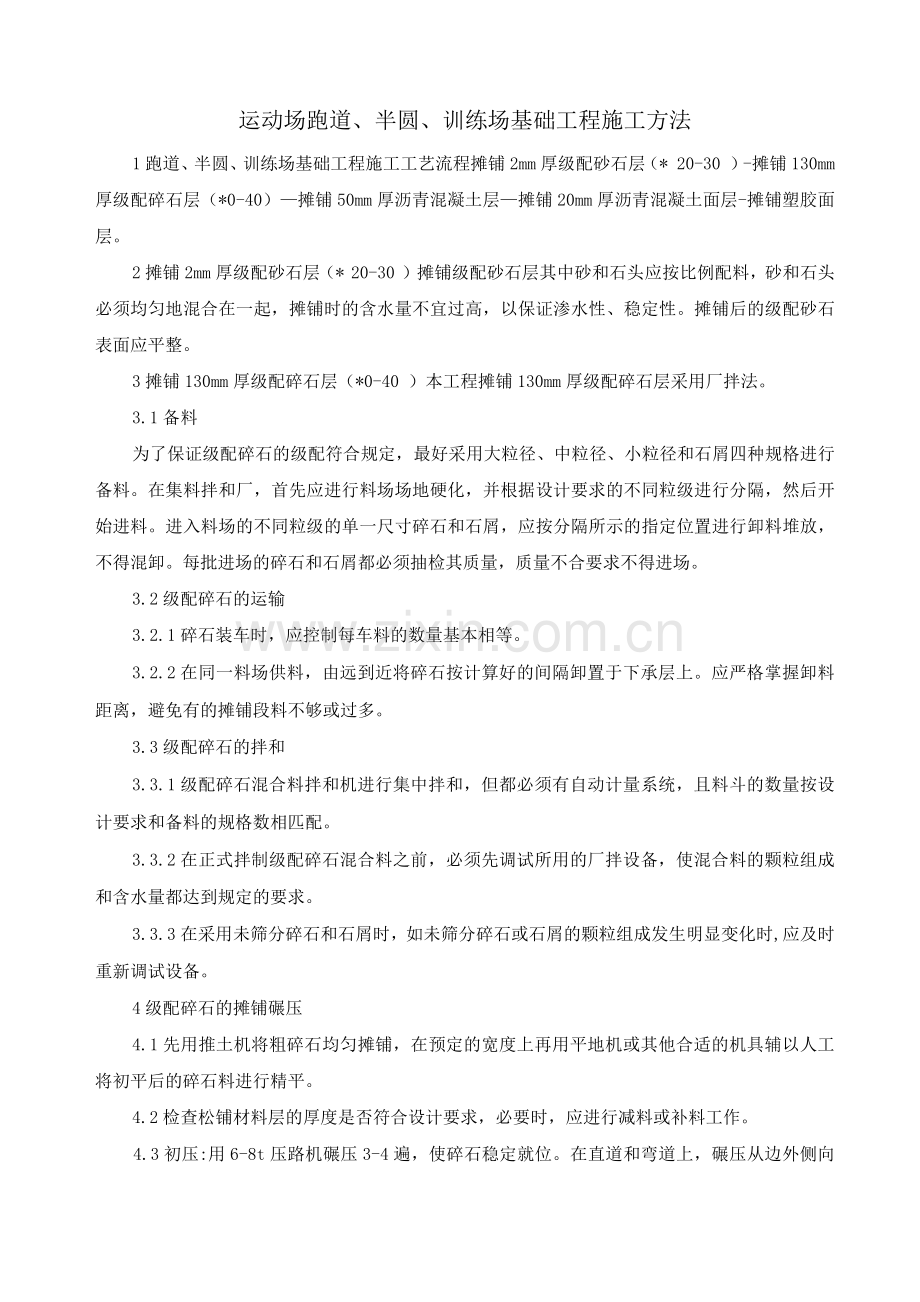

运动场跑道、半圆、训练场基础工程施工方法
1跑道、半圆、训练场基础工程施工工艺流程摊铺2mm厚级配砂石层（* 20-30 ）-摊铺130mm厚级配碎石层（*0-40）—摊铺50mm厚沥青混凝土层—摊铺20mm厚沥青混凝土面层-摊铺塑胶面层。
2摊铺2mm厚级配砂石层（* 20-30 ）摊铺级配砂石层其中砂和石头应按比例配料，砂和石头必须均匀地混合在一起，摊铺时的含水量不宜过高，以保证渗水性、稳定性。摊铺后的级配砂石表面应平整。
3摊铺130mm厚级配碎石层（*0-40 ）本工程摊铺130mm厚级配碎石层采用厂拌法。
3.1备料
为了保证级配碎石的级配符合规定，最好采用大粒径、中粒径、小粒径和石屑四种规格进行备料。在集料拌和厂，首先应进行料场场地硬化，并根据设计要求的不同粒级进行分隔，然后开始进料。进入料场的不同粒级的单一尺寸碎石和石屑，应按分隔所示的指定位置进行卸料堆放，不得混卸。每批进场的碎石和石屑都必须抽检其质量，质量不合要求不得进场。
3.2级配碎石的运输
3.2.1碎石装车时，应控制每车料的数量基本相等。
3.2.2在同一料场供料，由远到近将碎石按计算好的间隔卸置于下承层上。应严格掌握卸料距离，避免有的摊铺段料不够或过多。
3.3级配碎石的拌和
3.3.1级配碎石混合料拌和机进行集中拌和，但都必须有自动计量系统，且料斗的数量按设计要求和备料的规格数相匹配。
3.3.2在正式拌制级配碎石混合料之前，必须先调试所用的厂拌设备，使混合料的颗粒组成和含水量都达到规定的要求。
3.3.3在采用未筛分碎石和石屑时，如未筛分碎石或石屑的颗粒组成发生明显变化时,应及时重新调试设备。
4级配碎石的摊铺碾压
4.1先用推土机将粗碎石均匀摊铺，在预定的宽度上再用平地机或其他合适的机具辅以人工将初平后的碎石料进行精平。
4.2检查松铺材料层的厚度是否符合设计要求，必要时，应进行减料或补料工作。
4.3初压:用6-8t压路机碾压3-4遍，使碎石稳定就位。在直道和弯道上，碾压从边外侧向内侧开始，错轮时，每次重叠1/3轮宽。在第一遍碾压后，应再次找平。初压终了时，表面应平整。
4.4复压：用振动压路机慢速碾压，碾压速度宜控制在2.0km/h以内，碾压从外侧向内侧开始，错轮时，每次重叠1/3轮宽。
4.5终压:用振动压路机慢速碾压，在碾压过程中对局部不平之处,人工进行找补。局部多余的料应扫除。随后进行碎石层检验，平整度达到90%、压实度达到90%后，经检验合格再进行下一步施工。
5基础层检测
5.1基础平整度检测以跑道的弯直道分界线为界，直道沿横向与纵向每3m标一个点，弯道以圆心点为圆心，用全站仪每5''做一放射线，每3m标一个点，将3m直尺轻放于任何相邻两点之间，用塞尺测量最大局部凹陷空隙，每组30个测量点，并记录于场地平面图上。要求平整度合格点数（塞尺读数＜ 3mm）＞95%以上为合格。
5.2基础坡度检测用全站仪自跑道分界线开始，直道每10m标一组点，弯道以圆心点为圆心每15°标一组点，每组点包括第一道内沿和最道外沿两点，再用水准仪测量每点的标高，并计算每组两点的高差和第一道及最外道同道上相邻两点的高差。要求跑道基础横向坡度不大于1:1，纵向坡度不大于1:10。
5.3基本点复测用全站仪（2''级）测量两个圆心和通过圆心的直径放射线与第一、最外道相关点的准确性，如果发现误差需及时报告并作相应调整。
5.4基础层质量验收沥青基础要求无明显裂缝，表面均匀坚定，无麻面，接缝平顺光滑，边际线角清晰，无缺陷。经洒水或大雨后无明显积水和波浪现象。
6塑胶面层铺装施工方案
基础达到要求后，进行塑胶面层的摊铺，某中学运动场主跑道、半圆摊铺13mm厚透气型聚氨酯塑胶面层，篮球场、训练场及辅助区摊铺8mm厚EPDM塑胶面层。根据本工程实际情况，塑胶摊铺遵循“先里后外”的施工工序，先做两半圆，再做跑道，在塑胶跑道的施工的同时摊铺足球场、训练场及辅助区的塑胶面层。
6.1塑胶面层铺设前的施工准备
6.1.1测量放样、确定施工范围施工队进场后，用经过校准后的经纬仪对运动场的位置进行放样，复测场地的水准点及标高，确定运动场的塑胶铺装施工范围。
6.1.2基础层的复验及找平
6.1.2.1按照场地设计要求和塑胶铺设工艺对场地基础的要求，对该场地基础进行复核，包括测量场地平整度、坡度是否符合室外运动场的规定，同时在铺设塑胶面层之前，基础必须有足够的保养期。
6.1.2.2检测基础层的平整度采用3m直尺检测基础层的最大凹陷程度。3m直尺的尺长精度为士 3mm，尺的底面平直无缺陷，0-25mm塞尺，塞尺精度为士 1mm。将3m直尺轻放于任何相邻两点之间，用塞尺测量最大局部凹陷不超过3mm，即为合格点。每1m2内测量不少于5个测量点数。合格点数与总测量点数之比即为平整度合格率。合格率应不低于85%。
6.1.2.3基础若有油渍，脆化处或凸处应铲除或磨除，凹处用同种材料进行补平，若是裂缝应用PU材料填补，若裂缝较细小时应加宽加深后再填补。基础补平后，清除施工面的灰层和杂物，用水将基础冲洗干净，使基础表面无油、无灰、干燥，才能进行塑胶面层的施工。
6.1.2.4测量地面含水率晴天时用透明胶布以胶带贴胶布四周于地面，待4小时后观察，若透明胶布内有结露现象则不可施工，或以湿度测定仪检查含水率低于8%以下方可施工。
6.1.2.5测量空气湿度用通风干湿表测量空气湿度，空气湿度应＜ 85%,方能施工。
6.1.3施工材料、施工设备准备塑胶半成品材料，按照所报材料计划一次性发往施工现场，出发和接收材料前均应清点材料的品种及数量，材料包装若有破损，应及时处理以免浪费，由于原料的化学特性，塑胶材料包装桶一律侧倒放，防止进水，现场材料员和质检员严格对接收的材料进行检验，如有不合格材料，立即返回，不得接收使用。检测了解铺设现场的温度和湿度，在铺设施工现场采用三夹板进行小试，检验材料比例是否严格按配比进行混合的。工程所用材料分别按批号排序，然后取样根据现场环境条件分别进行成胶试验以及拉丝成胶试验。如果发现某批材料成胶速度过慢，则调节催化剂的用量来调节成胶速度。提前检查塑胶铺设所需的机械设备，使投入的机械设备能按需要进行正常运转，及时进行保养。
6.1.4塑胶铺设前的施工注意要点
根据塑胶跑道施工工艺的要求，施工时温度要在10°C以上、干燥、低风条件下施工，雨前24小时不可以施工，确保工程质量。故施工现场派专人随时了解气象信息，保证施工前24小时做好气象调查，制定施工作息时间，做好相应的准备，保证工程施工顺利进行，保质按期完成。施工时突发停电，搅拌桶中材料还未搅拌均匀，必须作废料处理不得使用。施工用的原材料，颗粒、胶水等经监理见证随机抽样，须经过相关部门进行检测，并出具检测报告，合格后方可使用。
6.2半圆及主跑道摊铺透气型塑胶施工方案
为增强塑胶面层与基础的黏接性，更好的控制场地的坡度、平整度，确保铺设的质量，我公司采用二次分层施工的工序进行铺设，主跑道和半圆铺设13mm厚透气型塑胶，底层铺设厚度为10mm，面层铺设厚度为3mm，篮球场、训练场及辅助区铺设8mm厚EPDM塑胶，底层铺设厚度为4mm，面层铺设厚度为4mm。整个场地塑胶面层的铺设严格按照设计要求，塑胶跑道按国家标准GB/T14833-93的要求进行施工。
6.2.1透气型塑胶底层铺装
6.2.1.1 配料
选料:透气型塑胶跑道底层材料为：胶水、黑颗粒，胶水由聚醚和环保型MDI混合做成预聚体；红（黑）颗粒为三元乙丙环保材料在特制的平台上制成胶片，经过切割，打碎，筛选出粒径为3mm的黑颗粒作为跑道打底专用标准型颗粒，筛选出1.5mm左右的红颗粒，作为跑道面层专用标准型颗粒。
搅拌：开始搅料前，在材料搅拌场所铺设胶布或塑料布，避免玷污地面，损坏施工品质及影响环境清洁。搅拌桶的容量应是搅拌量的1.5-2倍，使用前搅拌桶保持干燥及清洁。搅料人员将材料按比例倒入搅拌桶中混合，材料倒入搅拌桶时，应向桶中央直接倒入，切勿沿着桶边倒入，以免附着桶边的材料无法充分搅拌。材料如附于桶边或不慎粘附其它地方应随时以刮刀刮干净。将倒入搅拌桶中的料用专业搅拌机搅拌均匀后，加入适量的催化剂再进行搅拌，最后按比例加入黑颗粒搅拌均匀。注：加料的时候必须边搅拌边均匀缓慢的加入需添加的原料，避免破坏已搅拌均匀混合料的内部组成结构，以保证在塑胶摊铺过程中不因此而起泡、出现局部色差，影响工程质量。混合料进行搅拌时，一定要搅拌均匀，保证各种材料能充分反应，每次拌料应保证在相同的条件下进行，才能保证合成后塑胶面层无气泡、裂痕现象，接缝平整，无明显痕迹，表面色泽均匀、耐久、均匀一致。运料工倒料时，应将容器内余料刮除干净，才能保证每次倒入的预聚体等混合材料，比例符合要求及材料不会浪费损失。
6.2.1.2摊铺、包边底层利用塑胶摊铺机进行摊铺，以保证非常准确的控制塑胶底层的厚度，主跑道铺设13mm厚透气型塑胶，底层铺设厚度为10mm。运料工将搅拌好的混合料运至摊铺机料斗，在现场技术人员的指导下，根据塑胶摊铺机操作流程，控制好摊铺机的行走速度，调整摊铺机的厚度控制杆对摊铺厚度进行控制，以保证摊铺完后塑胶底层平整，如摊铺机铺设不到的地方采用人工进行摊铺。同时，塑胶底层铺装时，在塑胶面层
6.3训练场及辅助区摊铺8mm厚EPDM塑胶面层施工方案
6.3.1摊铺塑胶底胶层
6.3.1.1 配料
选料：底层材料为：胶水、EPDM颗粒。
搅拌：开始搅料前，在材料搅拌场所铺设胶布或塑料布，避免玷污地面，损坏施工品质及影响环境清洁。搅拌桶的容量应是搅拌量的1.5-2倍，使用前搅拌桶保持干燥及清洁。搅料人员将材料按比例倒入搅拌桶中混合，材料倒入搅拌桶时，应向桶中央直接倒入，切勿沿着桶边倒入，以免附着桶边的材料无法充分搅拌。材料如附于桶边或不慎粘附其它地方应随时以刮刀刮干净。将倒入搅拌桶中的料用专业搅拌机搅拌均匀后，加入适量的催化剂再进行搅拌，最后按比例加入黑颗粒搅拌均匀。注：加料的时候必须边搅拌边均匀缓慢的加入需添加的原料，避免破坏已搅拌均匀混合料的内部组成结构，以保证在塑胶摊铺过程中不因此而起泡、出现局部色差，影响工程质量。混合料进行搅拌时，一定要搅拌均匀，保证各种材料能充分反应，每次拌料应保证在相同的条件下进行，才能保证合成后塑胶面层无气泡、裂痕现象，接缝平整，无明显痕迹，表面色泽均匀、耐久、均匀一致。运料工倒料时，应将容器内余料刮除干净，才能保证每次倒入的预聚体等混合材料，比例符合要求及材料不会浪费损失。
6.3.1.2 摊铺
底层利用塑胶摊铺机进行摊铺，以保证非常准确的控制塑胶底层的厚度，主跑道铺设8mm厚EPDM塑胶，底层铺设厚度为4mm，运料工将搅拌好的混合料运至摊铺机料斗，在现场技术人员的指导下，根据塑胶摊铺机操作流程，控制好摊铺机的行走速度，调整摊铺机的厚度控制杆对摊铺厚度进行控制，以保证摊铺完后塑胶底层平整。
6.3.1.3标准养护、检测补平
塑胶底层铺设完后，进入到常温养护固化阶段，养护期间表面不得放置任何东西，一定要保持表面的干净、干燥，不得有行人或是机动车辆在上面行走。通常需要24小时才能固化。当塑胶表面站人没有任何痕迹后，可视为底胶已经完全固化。底胶固化后，采用3m直尺检测底层的最大凹陷程度。3m直尺的尺长精度为3mm，尺的底面平直无缺陷，0-25mm塞尺，塞尺精度为士 1mm。如有不平整的地方，作好记号，用同种胶料进行补平。平整度达到要求后，方可进行面胶的铺设。
6.3.2摊铺塑胶面胶层
6.3.2.1 配料
选料：面层材料为：胶水、细红颗粒（颗粒粒径为1.5mm）。
搅拌：搅料人员将材料按比例倒入搅拌桶中混合，材料倒入搅拌桶时，应向桶中央直接倒入，切勿沿着桶边倒入，以免附着桶边的材料无法充分搅拌。将倒入搅拌桶中的料用专业搅拌机搅拌均匀后，加入适量的催化剂再进行搅拌，催化剂的用量根据气温适当调整，最后按比例加入红颗粒搅拌均匀。注：加料的时候必须边搅拌边均匀缓慢的加入需添加的原料，避免破坏已搅拌均匀混合料的内部组成结构，以保证在塑胶摊铺过程中不因此而起泡、出现局部色差，影响工程质量。混合料进行搅拌时，一定要搅拌均匀，保证各种材料能充分反应，每次拌料应保证在相同的条件下进行，才能保证合成后塑胶面层无气泡、裂痕现象，接缝平整，无明显痕迹，表面色泽均匀、耐久、均匀一致。
6.3.2.2摊铺面胶层
塑胶面层要先做色板以供甲方选择，根据甲方要求场地颜色，将不同颜色区分开后，用三夹板在接缝处框好，分别用不同色的胶料铺设，面层色彩要鲜艳、统一、无斑痕、不眩目，不造成相关比赛项目混乱。8mm厚EPDM塑胶面层铺设厚度为4mm，采用摊铺机进行摊铺，摊铺厚度为4mm。用摊铺机进行胶料喷涂时，每一组胶料的衔接要准确、整齐，尽量缩短每一组胶料的间隔时间，使成胶速度均匀一致。
6.3.3常温固化根据施工时气温的高低决定固化时间，通常固化时间为12-24小时。
