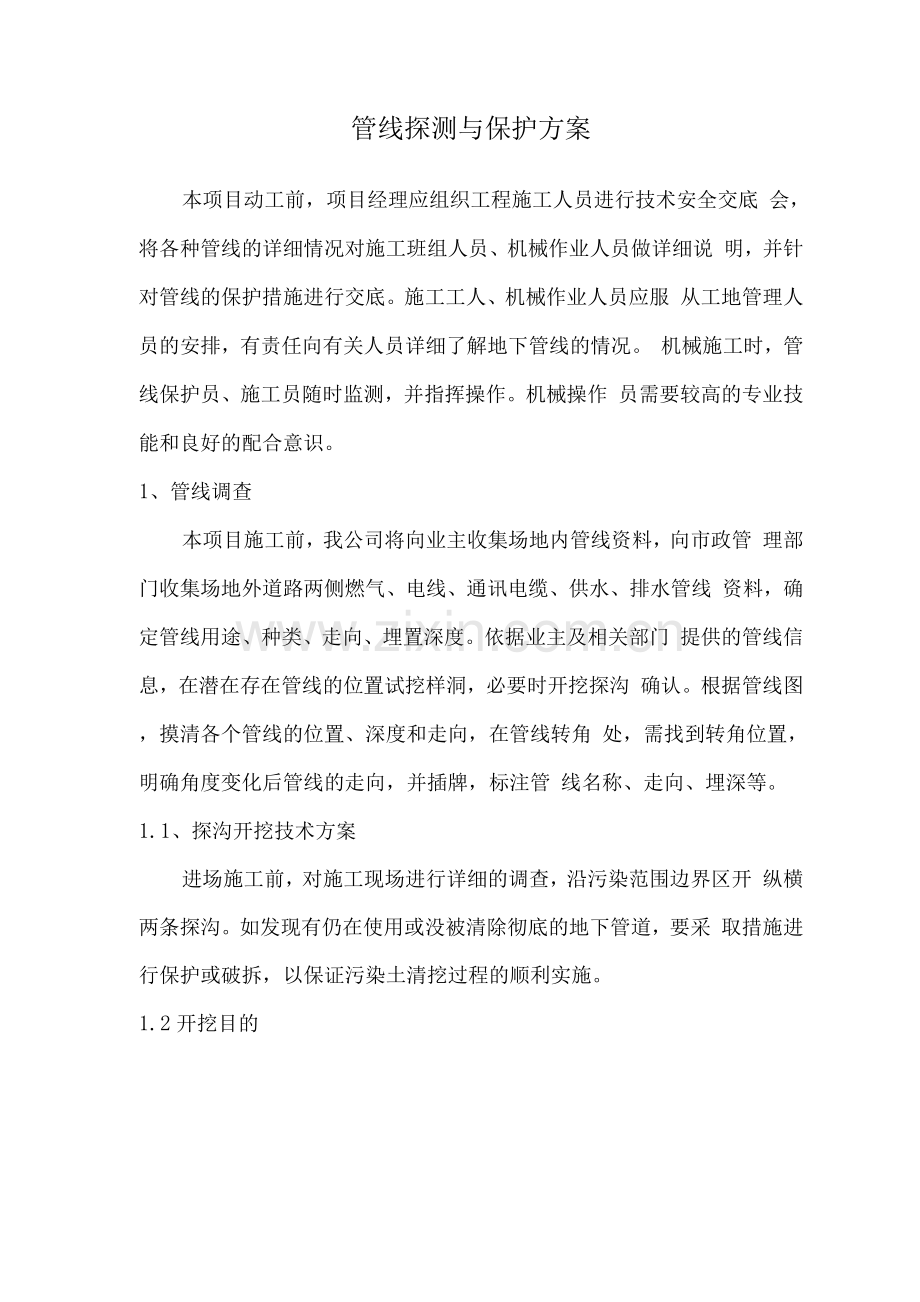

管线探测与保护方案
本项目动工前，项目经理应组织工程施工人员进行技术安全交底 会，将各种管线的详细情况对施工班组人员、机械作业人员做详细说 明，并针对管线的保护措施进行交底。施工工人、机械作业人员应服 从工地管理人员的安排，有责任向有关人员详细了解地下管线的情况。 机械施工时，管线保护员、施工员随时监测，并指挥操作。机械操作 员需要较高的专业技能和良好的配合意识。
1、管线调查
本项目施工前，我公司将向业主收集场地内管线资料，向市政管 理部门收集场地外道路两侧燃气、电线、通讯电缆、供水、排水管线 资料，确定管线用途、种类、走向、埋置深度。依据业主及相关部门 提供的管线信息，在潜在存在管线的位置试挖样洞，必要时开挖探沟 确认。根据管线图，摸清各个管线的位置、深度和走向，在管线转角 处，需找到转角位置，明确角度变化后管线的走向，并插牌，标注管 线名称、走向、埋深等。
1.1、探沟开挖技术方案
进场施工前，对施工现场进行详细的调查，沿污染范围边界区开 纵横两条探沟。如发现有仍在使用或没被清除彻底的地下管道，要采 取措施进行保护或破拆，以保证污染土清挖过程的顺利实施。
1.2开挖目的
本次管线探沟开挖的目的为：明确管线现状位 坐标），高程， 规格，材质，完好程度，运行情况、走向等信息，为管线拆改、保护 提供必要的数据支持。
1.3开挖技术方案
探沟采用放坡开挖，放坡坡度为1:0.25基底宽度0.5m，开挖深 度以探查到地下管线或原状土下0.5m为准，详见错误!未找到引用源。。 具体技术措施如下：

探沟开挖断面示意图
1、因部分场区现状地表为混凝土硬化地面，故先采用带破碎头 的小型挖掘机进行击碎，后安排机械进行清除，然后采用人工开挖。
2、开挖时必须小心，用铁锨轻轻挖掘，不得用镐，以保证不损 坏地下管线，待开挖至地面以下约1m时，如下图所示，每隔2m加 入钢管支撑，再继续开挖，以防边坡坍塌。发现土质发生变化时应改 用木钎将覆盖物清除干净，以保证不损坏地下管线。
3、在开挖过程中，发现未知地下管线要及时报告现场工程师、

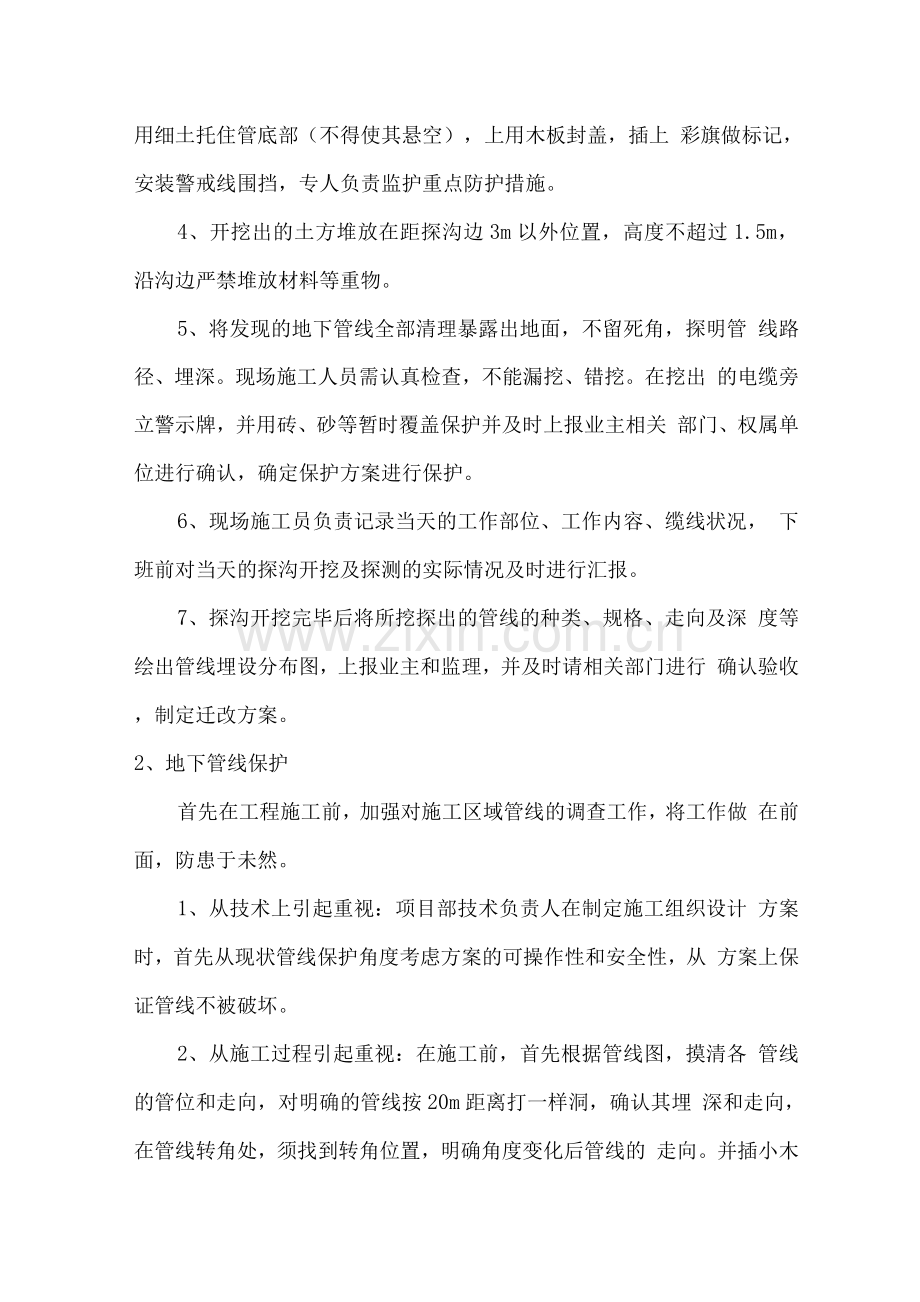

监理乃至业主，在现场工程师的监视下轻轻扩宽范围，探明管线的种 类、规格、根数、走向和深度并作记录。采取措施清理周边大石块、 渣土块，用细土托住管底部（不得使其悬空），上用木板封盖，插上 彩旗做标记，安装警戒线围挡，专人负责监护重点防护措施。
4、开挖出的土方堆放在距探沟边3m以外位置，高度不超过1.5m， 沿沟边严禁堆放材料等重物。
5、将发现的地下管线全部清理暴露出地面，不留死角，探明管 线路径、埋深。现场施工人员需认真检查，不能漏挖、错挖。在挖出 的电缆旁立警示牌，并用砖、砂等暂时覆盖保护并及时上报业主相关 部门、权属单位进行确认，确定保护方案进行保护。
6、现场施工员负责记录当天的工作部位、工作内容、缆线状况， 下班前对当天的探沟开挖及探测的实际情况及时进行汇报。
7、探沟开挖完毕后将所挖探出的管线的种类、规格、走向及深 度等绘出管线埋设分布图，上报业主和监理，并及时请相关部门进行 确认验收，制定迁改方案。
2、地下管线保护
首先在工程施工前，加强对施工区域管线的调查工作，将工作做 在前面，防患于未然。
1、从技术上引起重视：项目部技术负责人在制定施工组织设计 方案时，首先从现状管线保护角度考虑方案的可操作性和安全性，从 方案上保证管线不被破坏。
2、从施工过程引起重视：在施工前，首先根据管线图，摸清各 管线的管位和走向，对明确的管线按20m距离打一样洞，确认其埋 深和走向，在管线转角处，须找到转角位置，明确角度变化后管线的 走向。并插小木牌，小木牌标明管线名称、走向、埋深等。在用挖掘 机进行沟槽开挖时，管线保护员、施工员随时监测，并指挥操作。在 整个开挖过程中，各岗位均要有人到位，严禁擅自离岗。挖掘机驾驶 员须有较高的业务水平，并有良好的配合意识，能坚决服从指挥。
3、如在施工路段有现状管线，则根据不同的管线性质，各管道 材料情况，分别采取行之有效的保护措施，确保管线安全无事故。
2.1、管理措施
1、详细阅读、掌握设计、业主提供的地下管线图纸资料，并在 工程实例实施前召开各管线单位施工配合会议，收集管线资料。对影 响施工和受施工影响的地下管线开挖必要的样洞（开挖样洞时通知管 线单位监护人员到场），核对弄清地下管线的确切情况，做好记录。
2、工程实施前，向有关单位提出监护的局面申请，办妥地下管 线监护交底卡”手续。
3、施工现场地下管线的详细情况和制定管线保护措施向项目经 理、现场技术负责人、施工员、班组长和操作工作安全交底，随即填 写管线交底表”，并建立保护地下管线责任制”，明确各级人员的责 任。
4、落实保护地下管线的组织措施，公司委派管线保护专职人员 负责本工程地下管线的监护和保护工程，设置必要的管线安全标志牌。
5、工程施工前，认真了解施工范围内及周边环境条件，由业主 组织、召集各有关单位/部门举行一次专题会议，查找有关资料，弄 清地上地下建（构）筑物、各专业管线的平面位置、埋深、使用运行 情况等，绘制新建管井与现况地上地下建（构）筑物、各专业管线布 置图，与业主、监理工程师及有关单位、部门共商地上地下建（构） 筑物、各专业管线的加固保护与拆迁方案，并严格按照审批后方案实 施，确保现有各专业管线的正常运行。
6、施工过程中，应积极采取行之有效的措施，保护本工程沿线 和附近的地下建（构）筑物、各专业管线等免遭损坏。在有地下构筑 物、各专业管线的位置挖土时，禁止使用挖掘机野蛮作业，尽可能采 用人工小心开挖，土方回填时，要严格实施地下构筑物、各专业管线 加固保护措施。
7、施工前要做好技术交底、图纸交底，施工过程中加强基坑变 形监测。
8、距离管线1m处采用人工开挖配合小型机具开挖。
9、开挖过程，设专人指挥，专人巡检。
2.2管线保护方案
1、既有给水、雨水管的防护
若在开挖的基坑内有既有给水、雨水管道，宜采用在即有管道两 侧砌筑砖墩支撑或悬吊法进行保护既有管道。砖墩的砌筑采用粘土砖 和水泥砂浆砌筑，砖的强度等级不低于MU7.5，砂浆不低于M7.5， 砖墩的尺寸根据被支撑的管道直径及深度决定。
2、既有燃气管道的防护
既有燃气管道受扰动后易于发生泄露，因此必须严格进行防护， 可采用悬吊法进行保护，具体措施：在开挖的基坑上架设槽钢，然后 用绳索将煤气管道悬吊在槽钢上。
3、既有电缆线的保护
（1）基坑开挖前详细调查电缆线的走向，开挖接近电缆时采用 人工开挖。
（2）开挖过程中不得用铁锹等物触击电缆线。
（3）电缆线暴露后采用悬吊法进行保护。
（4）管道施工完毕后在电缆线下回填低强度等级的混凝土、石 灰土或砌砖，采用砼回填时，砼应达到电缆线基础底部，其间不得有 空隙。
4、路灯及高压线杆的保护
当开挖的基坑边距离电线杆的距离小于1.5m时，必须对电线杆 及高压线杆进行保护，具体的保护措施如下：
（1）可采用D2的钢管或杉木杆进行支撑,并加设扫地杆稳固。
（2）在电线杆及高压线杆与基坑相邻的一侧打入槽钢桩进行防 护，板桩的入土深度大于基坑深度1m。采用打桩机将钢桩打入土中， 然后将钢板桩的上部用螺栓固定连接。
5、现况燃气管道的保护
施工时现况管道周围1米需采取人工开挖。旧管道废除时，应由 专业人员负责切割，施工范围内严禁使用烟火。对于与修复工程有冲 突的现况燃气管道，采用悬吊的保护措施，采用人工开挖，悬吊使用 工字钢做梁 根据槽上宽度确定工字钢型号，其下托槽钢，并通 过螺栓进行联结的方法。
6、现况直埋电缆的保护
施工前，应按电缆管理人员指定位置，人工将电缆挖出。对于直 埋电缆，将其用塑料管或塑料布等绝缘材料包裹，并用麻绳扎牢，防 止电缆破坏；对位于穿越新建管线沟槽的直埋电缆，将其下部用木板 托起，再用麻绳扎牢，在沟槽上用工字钢或方木对电缆进行悬吊。
7、现况上水管道保护
新建管道施工前，根据管道管理单位指定位置，应当挖探坑探明 具体位置及深度，施工时现况管道周围1米需采取人工开挖。对于 与新建管线交叉的现况上水管道，距地面较浅的，采用悬吊的保护措 施，首先人工开挖至现况管道管底，在其下埋设20#槽钢，作为吊架 梁，在槽上固定两根工字钢 根据槽上宽度确定工字钢型号， 并通过*16螺栓将工字钢与槽钢联结，将管子吊好，并随时拧紧螺 栓，防止管移动；距槽底较近的，采用砌筑砖墩支撑的方法，首先 沿现况管道开挖至管底，并沿管道埋设吊架梁，将管道吊好后，准备 随时调紧吊线，不得使管移动，开挖至新建槽底后，将支墩砌筑在 原状土上，待支墩达到一定强度后，拆除吊架梁。
8、现况电信管道的保护方法
施工前，根据现况管道管理单位指定位置，应挖探坑探明具体位 置及深度，对于交叉的电管道，采用人工开挖至管道底部，并沿现况 管道两侧向里开挖15cmx15cm的槽，放入10cm x10cm方木，然后 在其下垂直掏洞，并埋设两根14#槽钢，使用*16螺栓将槽上的工 字钢与槽钢联结(根据槽上宽度确定工字钢型号)，然后开挖管道 以下的土方，并随时拧紧螺栓，不得使管块之间发生位移。对于新建 管线沟槽宽度超过6m的，需将电信管块砸除，将光缆将其用塑料管 或塑料布等绝缘材料包裹，并用铅丝扎牢，防止其破坏，并采取上述 方法悬吊保护。
9、管线支吊方案
(1) 对变形控制要求严格的刚性管线，如煤气、雨水、污水、 给水等现状管线，采用简支组合钢梁支托。对变形控制不严的柔性管 线，如路灯、电力、电信等现状管线，采用型钢简支梁支托。
(2) 施工前应调查所有与施工有关联的管线、着重查明悬吊管 线的种类、规格、埋深、材质、接头形式、节长和管线基础等资料。 根据查明的管线资料，针对各种管线的控制要求，设计出具体的支托 参数。支吊方案除应获得甲方、监理认可外，还应与管线主管单位共 同商讨支吊细节，并达成一致意见。支托结构必须变化座落在坚实的、 稳定可靠的支墩上。管线应在其下面的原状土开挖前支吊牢固，并经 检查合格后，再采用人工开挖其下部土方。管道漏水(气)时，必须 修理好后方可悬吊。跨越基坑的管线较长或接有断裂危险时，应采 取加固措施后再悬吊或直接架设在钢梁上。在施工过程中，应对刚性 悬托管线进行监测，管线上观测点的数量，应征求管线主管单位的意 见，一般应在每节管线上设一观测点，观测标志可用抱箍直接固定在 管线上。工程施工时，不得碰撞管道悬吊系统或利用其做起重架、脚
手架或模板支撑。支吊管线应依据管线的类型分别设立一定的安全保 护区域，严禁机械设备靠近。基坑回填前，悬吊的刚性管线下应砌筑 加固、防止下沉，并按设计要求恢复管道和回填。
电信（电力）管线
管线支吊示意图
军用篥下弦杆'

10、受变形影响到管线保护
在基坑开挖阶段，临路一侧基坑采取槽钢支护，并加强施工监测。
通过与管线基准值的对比分析来掌握管线的实际状况并反馈信息，及 时、灵活地调整施工工艺。当监测资料表明管线曲率半径接近于允许 半径值时，就采取一些措施，例如：注浆、加固、搬迁、暴露、悬吊 等。做好基坑的防水，维持围护结构外地下水位的稳定，并加强基坑 外地下水位的监测。

管线加固示意图
11、砼加固保护
对路基范围内，与基坑边界小于1.0m的原有管线采用砼包封， 保护原有管线不受外力影响，确保管线不受损坏。
2.3应急措施
1、给水管线断裂应急措施
（1）立即到给水管上游闸井处，打开闸井并关闭给水阀门。
（2）对基坑周围进行挡土围堰，避免水进入基坑内浸泡基坑， 造成基坑坍塌险情。
（3）地面以上的水应采取合理引流通道，引至城市排污系统。
（4）在现场进行抢险的同时，根据应急响应流程向管线产权单 位及有关单位进行上报。
（5）管线抢修完成后，需经产权单位检查没有隐患后，施工现 场方可复工。
2、通信管线破坏应急措施
（1）因施工造成通信管线断裂事故发生后，现场应立即停止施 工，保护好现场情况，并立即通知产权单位到现场进行抢修。
（2 ）立即启动应急预案，现场判断事故大小立即上报相关单位。
（3）现场险情排除，加强保护措施后，方可复工。
3、电力管线破坏应急措施
（1）现场施工使电力管线断裂后，必须立即停止作业，机械操 作人员必须立即从驾驶室中跑出来，严禁驾驶机械设备驶出。
（2）立即启动应急预案，并在电力管线断裂处四周采取有效措 施进行围堰，防止地表水流至电线裸露处，产生触电事故。
（3）立即通知电力维修部门进行现场维修。
（4）对维修好的部位应重点加以保护，避免出现二次断裂。
（5）电力管线抢修完成后，需经电力部门检查无隐患后，施工 现场方可复工。
4、燃气管线破坏应急措施
（1）施工现场使燃气管道遭到破坏，必须立即停止作业，并对 周围进行封闭警戒。
（2）如果燃气管道一旦出现泄漏，应立即报告供气调度，派专 人封锁现场，严禁周围用火以及其他易产生火花的作业，同时加强通 风，迅速稀释燃气浓度。
（3）协助产权单位对燃气管道进行维修。
（4）对维修好的部位加以保护，避免出现二次事故发生。
