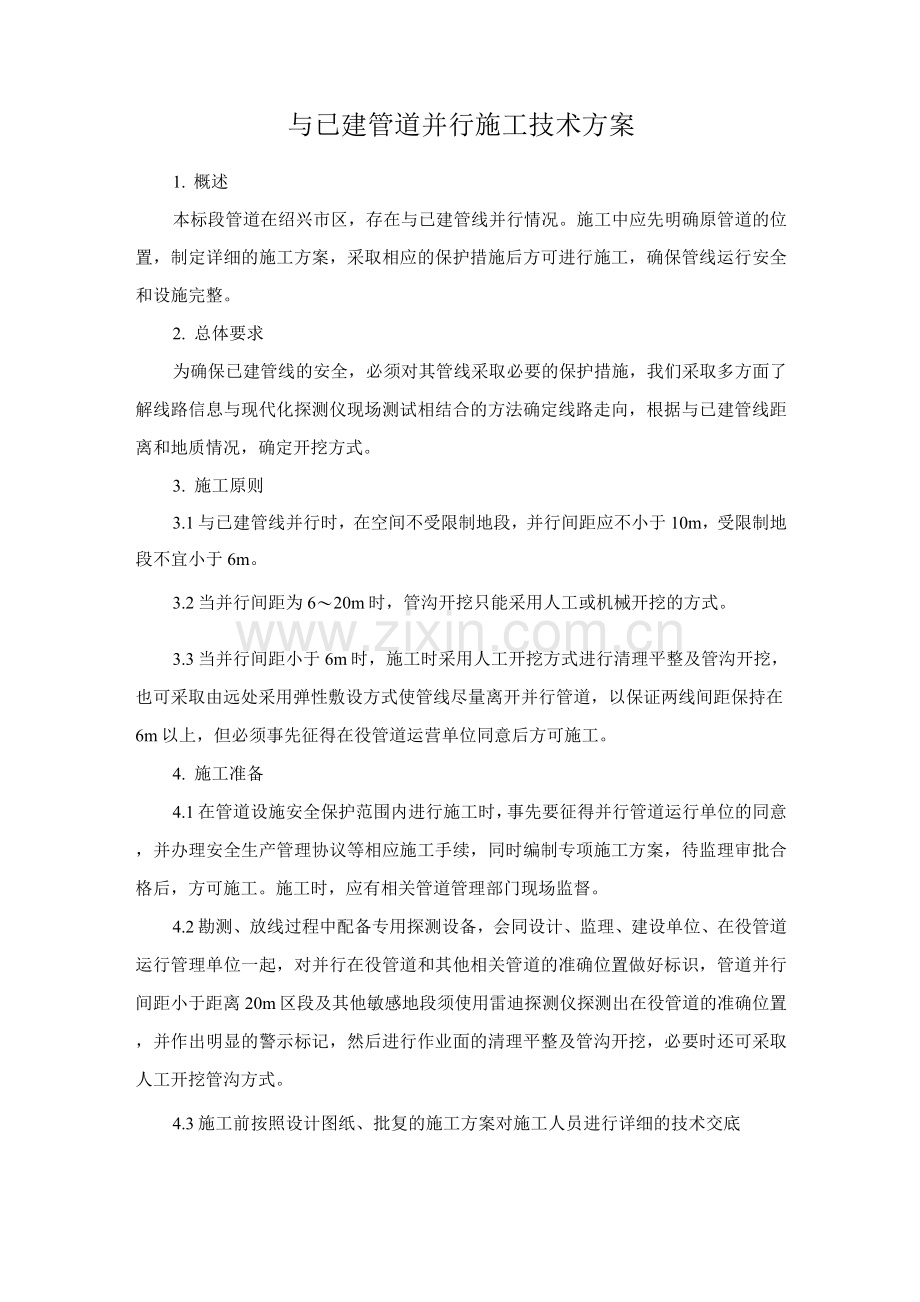

与已建管道并行施工技术方案
1. 概述
本标段管道在绍兴市区，存在与已建管线并行情况。施工中应先明确原管道的位置，制定详细的施工方案，采取相应的保护措施后方可进行施工，确保管线运行安全和设施完整。
2. 总体要求
为确保已建管线的安全，必须对其管线采取必要的保护措施，我们采取多方面了解线路信息与现代化探测仪现场测试相结合的方法确定线路走向，根据与已建管线距离和地质情况，确定开挖方式。
3. 施工原则
3.1与已建管线并行时，在空间不受限制地段，并行间距应不小于10m，受限制地段不宜小于6m。
3.2当并行间距为6〜20m时，管沟开挖只能采用人工或机械开挖的方式。
3.3当并行间距小于6m时，施工时采用人工开挖方式进行清理平整及管沟开挖，也可采取由远处采用弹性敷设方式使管线尽量离开并行管道，以保证两线间距保持在6m以上，但必须事先征得在役管道运营单位同意后方可施工。
4. 施工准备
4.1在管道设施安全保护范围内进行施工时，事先要征得并行管道运行单位的同意，并办理安全生产管理协议等相应施工手续，同时编制专项施工方案，待监理审批合格后，方可施工。施工时，应有相关管道管理部门现场监督。
4.2勘测、放线过程中配备专用探测设备，会同设计、监理、建设单位、在役管道运行管理单位一起，对并行在役管道和其他相关管道的准确位置做好标识，管道并行间距小于距离20m区段及其他敏感地段须使用雷迪探测仪探测出在役管道的准确位置，并作出明显的警示标记，然后进行作业面的清理平整及管沟开挖，必要时还可采取人工开挖管沟方式。
4.3施工前按照设计图纸、批复的施工方案对施工人员进行详细的技术交底
4.4根据与运营方签定的《安全生产协议书》、应急处理方案、已建管道的重要性等对施工人员进行HSE培训，确保施工人员具有高度的安全意识和良好的现场应急处理能力。
4.5作好并行段施工材料、检测仪器、施工机具的准备工作，以便在施工过程中对已建管道进行适当的保护工作。
4.6成立专门的联络协调小组，负责与已建管道并行段施工的联络、协调、安全保障等事宜。
5. 并行段管道施工方案
5.1并行间距在6m以内的管段
并行间距在6m以内的管段，施工前用雷达探测仪找出管道的准确位置，并作出明显的警示标记，然后采用人工开挖的方式进行作业面的清理平整及管沟开挖。作业带狭窄地段，可适当将开挖出的弃土堆放在已建管道一侧，避免对并行管道产生碾压。对管沟的底部宽度严格控制，以便进行沟下焊接作业。

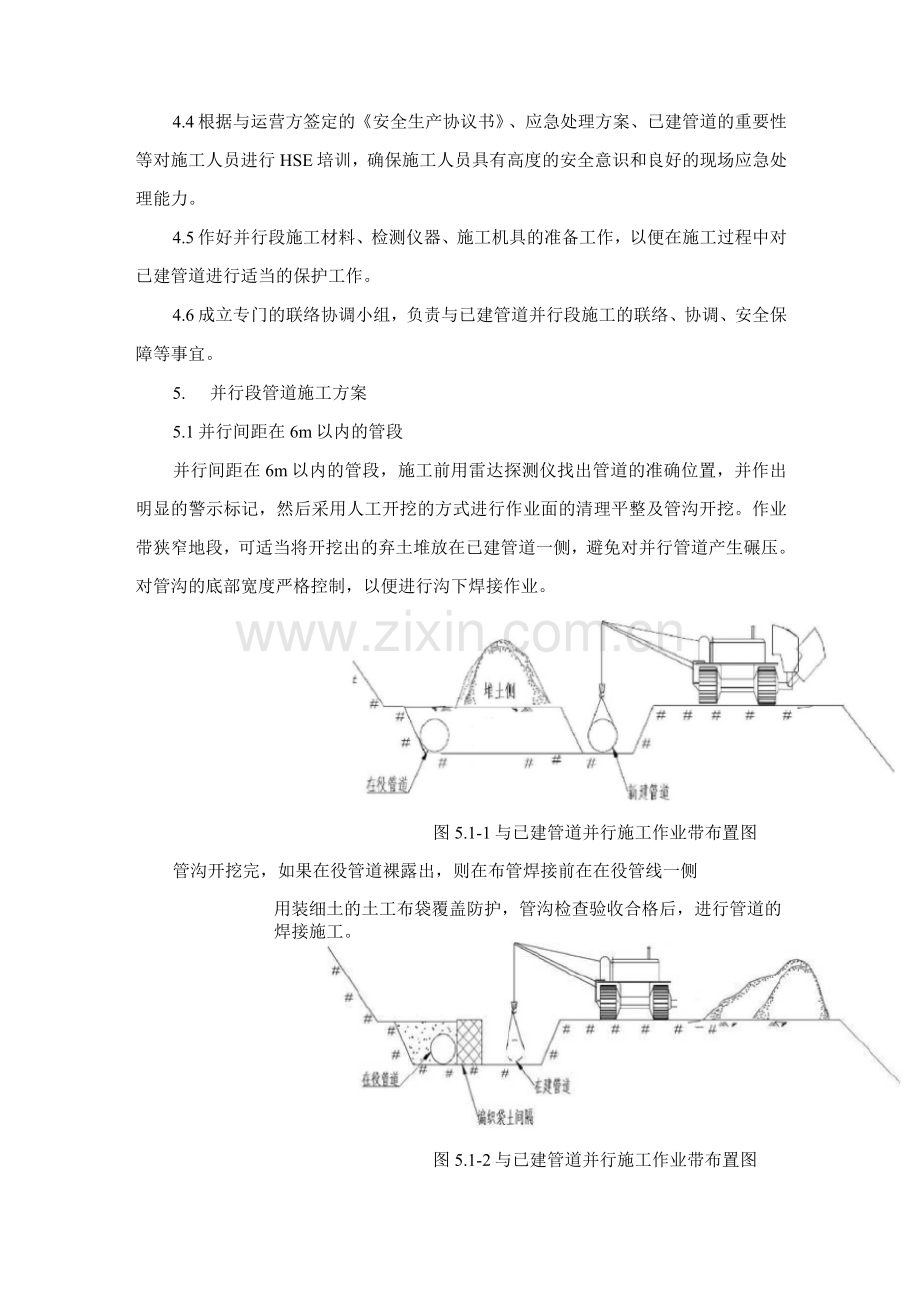

图5.1-1与已建管道并行施工作业带布置图

管沟开挖完，如果在役管道裸露出，则在布管焊接前在在役管线一侧
用装细土的土工布袋覆盖防护，管沟检查验收合格后，进行管道的焊接施工。

图5.1-2与已建管道并行施工作业带布置图
5.1.沛管设备行走在远离在役管线的管沟一侧，将管子布设完后，在沟下采用三步搭（倒链架）、外对器、轻巧的逆变焊机等小型设备进行管道的焊接作业。
5. 1. W接完毕及时进行无损检测、防腐及管沟的回填。
5. 1.蹭填过程全部采用人工回填。
5. 1.墨个施工过程中严禁在在役管线的上方行走大型机械设备，严格控制施工机械的行驶范围，严禁施工设备机械在施工作业带外行驶。
5. 1. 7施工过程严格服从运营单位安全管理人员的监督指导，施工作业中，各工序之间要紧密配合，应提前准备细土，管道验收合格后要尽快回填，尽量缩短施工周期。
5. 2并行间距在6 -20m的管段
5. 2.1当并行管道间距在6〜20m之间时，土方管沟采用挖掘机开挖，人工配合清沟。5. 2. 2当并行管道间距＜20m时，为尽量减少在两管线之间作业，因此在管沟开挖的同时，随时将挖出的土石用挖掘机运到远离在役管道一侧的作业带边缘，预留组焊作业带至少8ni宽，在沟下组焊，施工示意图如图5.2. W示：

图5.2-1与已建管道并行沟下组焊施工作业带布置图
5.2.采用机械作业，管沟开挖土方堆放到在役管道的一侧时，堆土边界不能超过警示带，在回填过程中，任何施工设备与人员严禁越过警戒线，尽量采用较轻型设备，以减少对在役管道的影响。
5.3并行管道穿越管段
顶管穿越公路需离开原有管线顶管套管10m以上。
大开挖穿越河流、渠道的，要根据管道埋深进行计算，原管道位于影响面以外。
本工程并行穿越河道、等级道路毗邻区域，如条件允许，采用定向钻或顶管方式穿越。
6. 水工保护措施
6.1并行管道的水工保护措施应基本保持一致，与规划管道并行的管带水工保护应统筹规划设计、后建服从先建。
6.2后建设管道扰动先建设管道水工保护设施或者对先建设管道的水工保护设施的功能发挥造成影响的，要一并考虑保护方案的修筑。
6.3后建设管道没有扰动先建设管道水工保护设施的，根据现场实际情况，如有必要，需要对两者的水工保护设施进行连接处理，以适应当地的水文条件。
6.4根据已建管道受冲刷记录和新建管道对周围地表和地形及水流方向等的扰动情况，制定切实可行的保护方案。
6.5后建设管道水工保护具体方式优先考虑与先建设管道水工保护方式一致
。
6.6确实必要时，根据最新情况，对新建管道与已建管道重新制定水工保护方案。
7. 质量保证措施
7.1并行段管沟开挖时，已建管道的允许露空及悬空长度＜3m ，且应对露空及悬空的已建管道采取安全措施保护原有管线的绝缘防护层，因施工原因无法满足以上要求时，应采取相应的手段和措施确保管道的安全，在管沟回填前需对原有管线的绝缘防护层进行检查，如有损坏，需修复后方能回填。
7.2管线并行段除采取必要的支护、保护等安全措施外，应采用连续施工的作业方式尽快完成管道组焊，同时应及时回填，尽量减小原有管线的暴露时间以及对已建管线的影响。
7.3施工过程中施工设备必须在役管道上通过时，为保护在役管道的安全，在管道上方修建临时通道（宽5m，长12m，高0.5m，示意图如下图7.3-1 ），
确保施工设备通过时地下管道不受伤害。

7. 4用机械设备进行管沟回填时，不得在管顶覆土上转动设备，以防止回填过程中管道受碾压而损坏管道及其防腐层。
7. 5试压完毕放水时，不应将水放入伴行管道管堤方向，以免水进入伴行管道区域。
8. HSE措施
8.1严格按照设计线位进行测量放线，确定与已建油气管道的距离。如与设计图纸不符，及时向业主、监理汇报。施工过程中对于在在役管道设施安全保护范围内（管道中心线两侧各5m ）取土、采石、排放腐蚀性物质、堆放大宗物料、修筑临时建筑和构筑物的行为进行制止并及时向业主、运营单位汇报。
8. 2施工中如发现在役管道土层沉降或遭到破坏的现象时，积极上报并协助管道运行管理部门进行恢复，对社会车辆乱碾乱压或人为损坏的行为坚决制止。
8. 3施工中严格按照限定的活动区域、按主管部门要求设置隔离带、警示标识，对穿越点裸露的在役管道要实施全过程看护。施工过程中禁止任何人员私自移动、拆除、损坏沿线管道以及为防护管道设施安全而设置的标志、标识。
8. 4伴行管道段回填应插彩旗和拉警戒绳，严禁回填设备越线操作，回填完成后，要及时对损坏的管堤进行修复。
8. 5成立事故应急处理小组，小组成员手机保持24h畅通，现场出现危及在役管线的行为或事件，应迅速启动相关应急程序，迅速到现场进行抢险处理，消除危险因素，防止事态扩大。
