竖井排水管线施工方案.docx

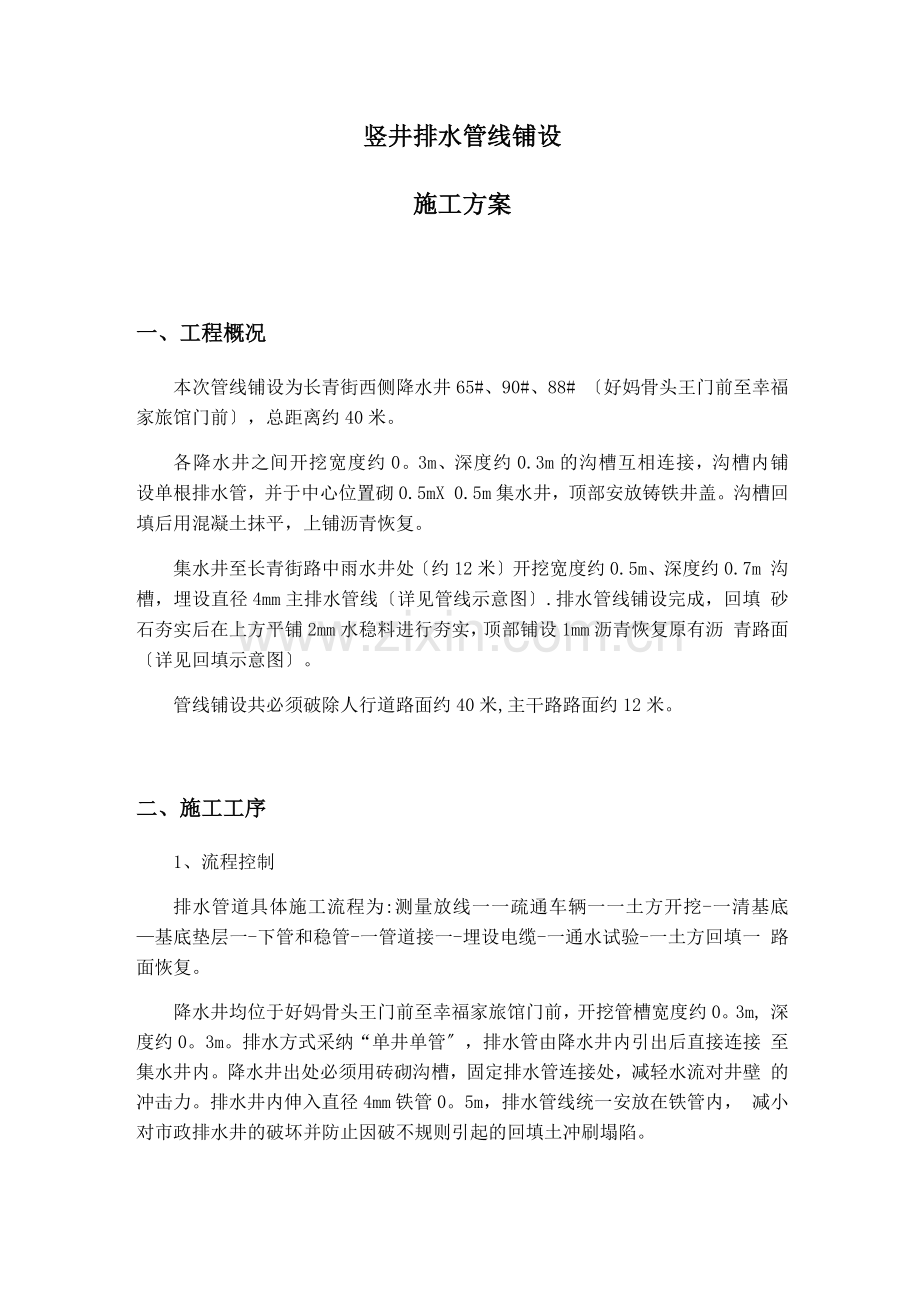

竖井排水管线铺设
施工方案
一、工程概况
本次管线铺设为长青街西侧降水井65#、90#、88# 〔好妈骨头王门前至幸福 家旅馆门前〕，总距离约40米。
各降水井之间开挖宽度约0。3m、深度约0.3m的沟槽互相连接，沟槽内铺 设单根排水管，并于中心位置砌0.5mX 0.5m集水井，顶部安放铸铁井盖。沟槽回 填后用混凝土抹平，上铺沥青恢复。
集水井至长青街路中雨水井处〔约12米〕开挖宽度约0.5m、深度约0.7m 沟槽，埋设直径4mm主排水管线〔详见管线示意图〕.排水管线铺设完成，回填 砂石夯实后在上方平铺2mm水稳料进行夯实，顶部铺设1mm沥青恢复原有沥 青路面〔详见回填示意图〕。
管线铺设共必须破除人行道路面约40米,主干路路面约12米。
二、施工工序
1、流程控制
排水管道具体施工流程为:测量放线一一疏通车辆一一土方开挖-一清基底 —基底垫层一-下管和稳管-一管道接一-埋设电缆-一通水试验-一土方回填一 路面恢复。
降水井均位于好妈骨头王门前至幸福家旅馆门前，开挖管槽宽度约0。3m, 深度约0。3m。排水方式采纳“单井单管〞，排水管由降水井内引出后直接连接 至集水井内。降水井出处必须用砖砌沟槽，固定排水管连接处，减轻水流对井壁 的冲击力。排水井内伸入直径4mm铁管0。5m，排水管线统一安放在铁管内， 减小对市政排水井的破坏并防止因破不规则引起的回填土冲刷塌陷。

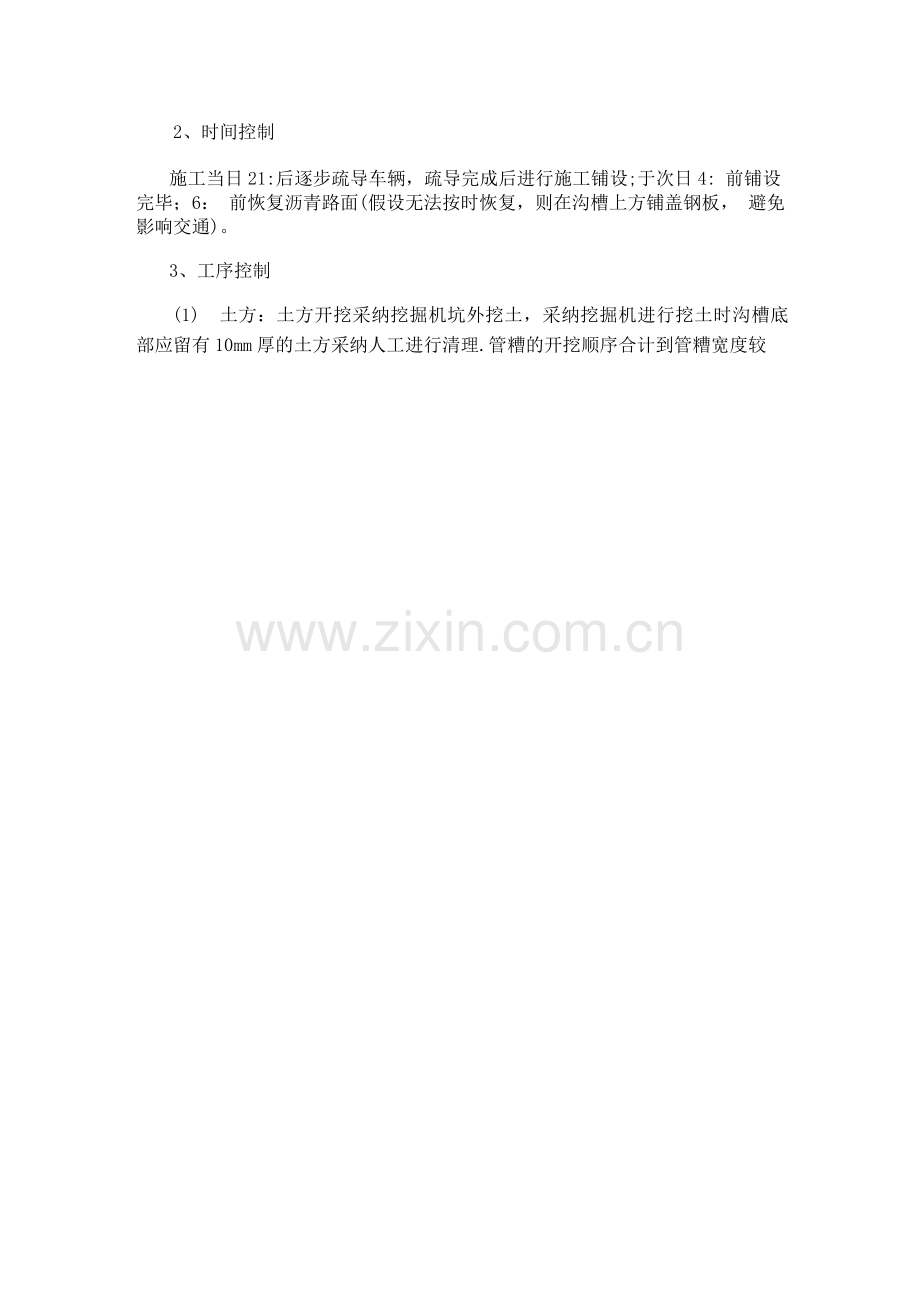

2、时间控制
施工当日21:后逐步疏导车辆，疏导完成后进行施工铺设;于次日4: 前铺设完毕；6： 前恢复沥青路面(假设无法按时恢复，则在沟槽上方铺盖钢板， 避免影响交通)。
3、工序控制
(1) 土方：土方开挖采纳挖掘机坑外挖土，采纳挖掘机进行挖土时沟槽底 部应留有10mm厚的土方采纳人工进行清理.管糟的开挖顺序合计到管糟宽度较
小，深度不深，采纳机械一次开挖成型。
(2) 下管与稳管:不合格管材不得使用。依据管材的型号，采纳机械与人工 配合下管，槽内放管和运管、排管。
(3) 管道接 ：管道各连接处应注意密封，认真检查，及时修复。
(4) 埋设电缆：电缆铺设前必须检查连接处是否密封，检查电缆线是否破损， 避免发生漏电、短路等安全事故。
(5) 回填：回填前应先将基底的建筑垃圾、积水、淤泥和杂物清理干净， 回填时，不得含大于50mm的砖、石等硬块，在井接处四周，应采纳细颗粒 石屑回填。回填土时不得损伤管道及其接，回填石屑应适当高出原地面，以 留有自然沉陷的余量.路面范围内的井室四周，应采纳石灰土、砂、砂砾等材料 回填，其宽度不宜小于40cm。
(6) 路面恢复：土方回填后，用打夯机夯实沟槽内的砂石，铺设水稳层后恢 复沥青路面，反复夯实抹平。
三、劳作力计划
项目
数量
工作量
破碎锤及挖掘机
2台
1天
工人
5人
1天

四、安全生产、文明施工及安全技术确保措施
1 、各工种工序施工前须由施工负责人进行技术交底，并签字。
2 、设专职安全员，建立定期安全检查制度、检查有记录,对查出的隐患及时整 改，对严重状况有权停止施工并马上向项目经理汇报，并要求停工。
3 、施工场地内外及场内电缆保护区未征得有关部门同意严禁开挖等，地下作 业强化对场内电缆保护。
4 、施工人员进入现场必须正确配戴安全帽。
5 、本工程所用的电器设备一律由专业的电工负责接线、检修，所使用的电器 设备应有优良的接地且应将电源线接在漏电保护器下。
6 、挖完土方的沟道上方四周应安放安全围栏，夜间应设警戒灯。
竺水二
雨水井
管线示意图
方育南路
竖井

管线回填示意图
