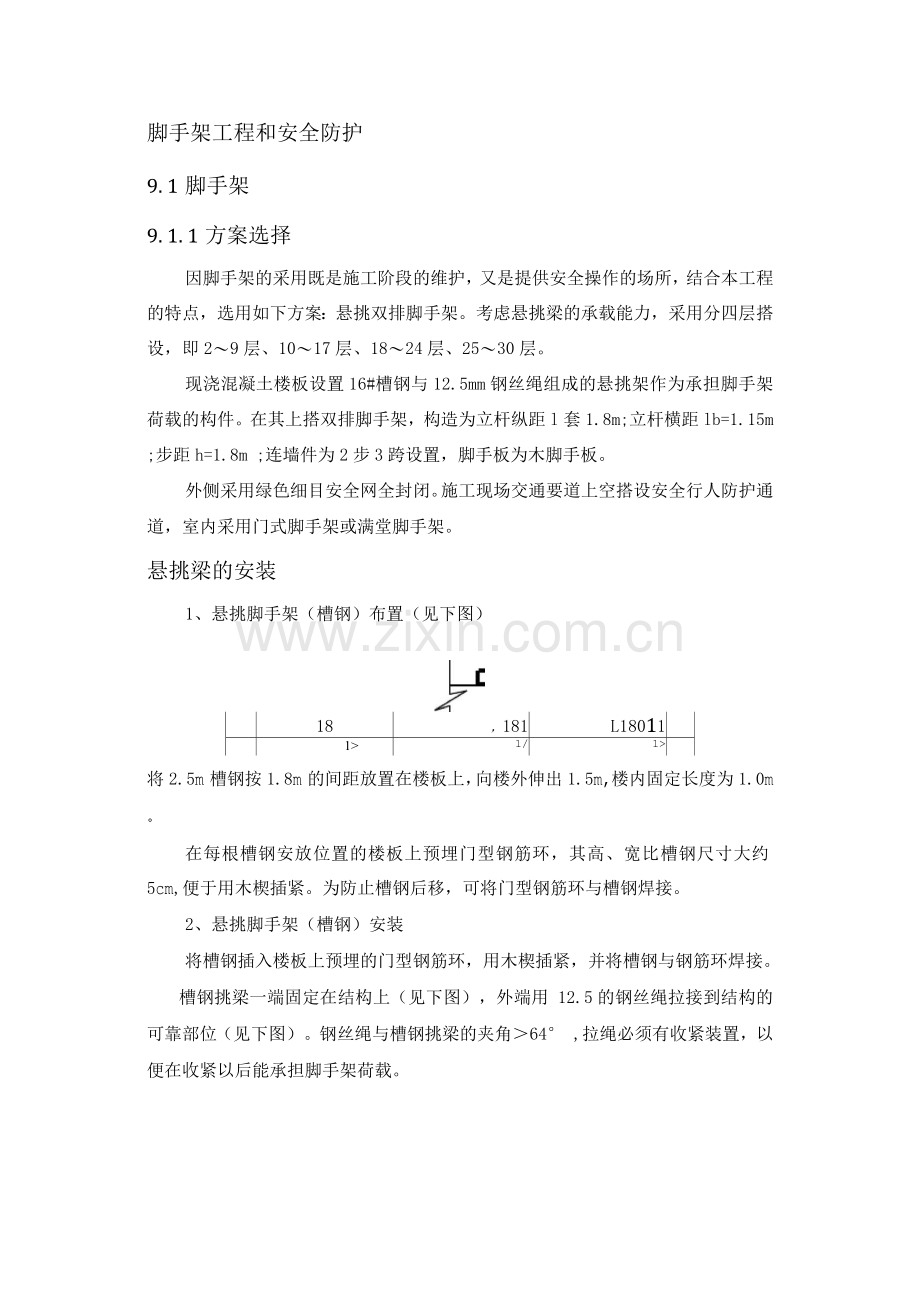

脚手架工程和安全防护
9. 1脚手架
9. 1. 1方案选择
因脚手架的采用既是施工阶段的维护，又是提供安全操作的场所，结合本工程的特点，选用如下方案：悬挑双排脚手架。考虑悬挑梁的承载能力，采用分四层搭设，即2〜9层、10〜17层、18〜24层、25〜30层。
现浇混凝土楼板设置16#槽钢与12.5mm钢丝绳组成的悬挑架作为承担脚手架荷载的构件。在其上搭双排脚手架，构造为立杆纵距l套1.8m;立杆横距lb=1.15m ;步距h=1.8m ;连墙件为2步3跨设置，脚手板为木脚手板。
外侧采用绿色细目安全网全封闭。施工现场交通要道上空搭设安全行人防护通道，室内采用门式脚手架或满堂脚手架。
悬挑梁的安装
1、悬挑脚手架（槽钢）布置（见下图）

18
，181
L18011

1>
1/
1>

将2.5m槽钢按1.8m的间距放置在楼板上，向楼外伸出1.5m,楼内固定长度为1.0m。

在每根槽钢安放位置的楼板上预埋门型钢筋环，其高、宽比槽钢尺寸大约5cm,便于用木楔插紧。为防止槽钢后移，可将门型钢筋环与槽钢焊接。
2、悬挑脚手架（槽钢）安装
将槽钢插入楼板上预埋的门型钢筋环，用木楔插紧，并将槽钢与钢筋环焊接。
槽钢挑梁一端固定在结构上（见下图），外端用 12.5的钢丝绳拉接到结构的可靠部位（见下图）。钢丝绳与槽钢挑梁的夹角＞64° ,拉绳必须有收紧装置，以便在收紧以后能承担脚手架荷载。
3、

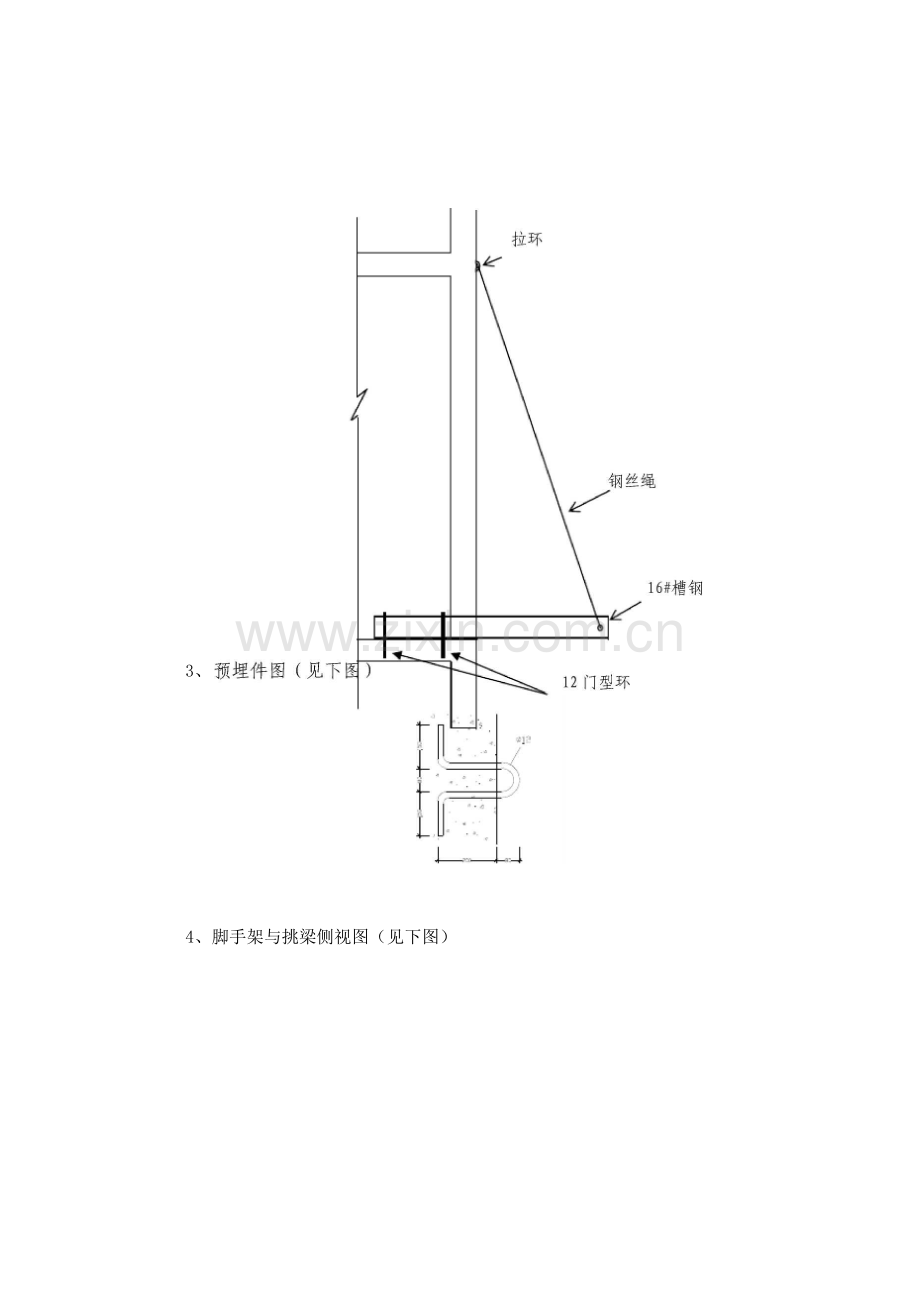

4、脚手架与挑梁侧视图（见下图）

,趴6钢丝绳
250
连墙#
小横杆
1D5D
大横杆
-立#
框架柱
悬挑梁固定件

脚手架的搭设要求
1、在搭设之前，必须对进场的脚手架杆配件进行严格的检查，严格禁止使用规格和质量不合格的杆配件。钢管无严重锈蚀、弯曲、压扁或裂纹。
2、脚手架的搭设作业，必须在统一的指挥下，严格按照以下规定程序进行：
① 按设计的挑梁位置放置立杆；
② 脚手架从一端开始向另一端延伸搭设；
③ 应先将两排纵向扫地杆放置在挑梁上，用横向扫地杆将其扣接固定；横向扫地杆与外柱里侧纵向扫地杆扣接固定。
④ 将立杆与纵向扫地杆扣接，然后装设第1步的纵向和横向平杆校正立杆垂直之后予以固定，并按此要求继续向上搭设；
⑤ 连墙横杆的高度按2步设置即3.6m。连墙横杆与建筑物固定可先在框架边柱里侧搭横竖杆，然后与之连接。
⑥ 剪刀撑、斜撑等整体拉结杆件和连墙杆应随搭升的架子一起及时设置。
3、搭设脚手架人员必须戴安全帽、安全带、穿防滑鞋，持证上岗。
4、脚手架顶层连墙点之上的自由高度不得大于6m。如超出顶层连墙点2步或4m以上，应采取临时撑拉措施。
5、悬挑梁必须与支承结构可靠连接。其悬臂端有适量的架设起拱量，可在梁下垫脚手板。悬挑梁上表面之间的水平误差不大于20mm。
6、装设连墙件或其它撑拉杆件时，注意掌握撑拉的松紧程度，避免引起杆件和脚手架整架的显著变形。
7、在搭设中不得随意改变构架设计、减少杆配件设置，对立杆纵距不作> 1mm的构架尺寸放大。
8、脚手架外立面挂密目安全网。
脚手架的搭设操作工艺
1、搭设场地应平整、夯实，设置排水措施。
2、扣件式钢管脚手架的搭设必须按设计规定的构造和搭设顺序进行，工艺流程如下：
基础准备T安放垫板T安放底座T竖立杆并同时安扫地杆T搭设水平杆T设置抛撑T设置剪刀撑、斜杆和连墙件T铺脚手板T搭挡脚板和栏杆
3、双排脚手架每根钢管的固定扣件不应少于2个。
4、脚手架必须配合施工进度搭设，一次搭设高度高出操作层不大于一步架。
5、垫板、底座均应准确地放在定位线上，垫板面积不小于0.5m2，宽度不小于220mm，木垫板长度不小于2跨，厚度不小于40mm。
6、搭设立杆应符合下列要求：
① 外径不同的钢管不应混合使用，钢管与竹、木不得混合使用；
② 立杆必须按设计规定的纵距和横距搭设；
③ 底部立杆必须采用不同长度的钢管，立杆的连接必须交错布置，相邻立杆的连接不应在同一高度，其错开的高差不得少于5mm，并置于不同的构架框格内；
④ 立杆接头除顶层可采用搭接连接外，其余接头必须采用对接扣件连接，搭接连接的长度不应小于lm,不少于2个旋转扣件固定，固定间距不应小于3mm，对接接头中心距纵向水平杆轴心线的距离应小于步距的l/3;
⑤ 周边脚手架应从一个角开始向两边延伸交圈搭设，“一”字形脚手架应从一端开始并向另一端延伸搭设。在设置第一排连墙件前，每6跨应暂设一根抛撑，与地面的夹角呈45。〜60。，直至连墙件搭设好后方可视情况拆除；
⑥ 立杆顶端应高出女儿墙顶部不小于lm,高出搪上皮不小于1.5m。
7、搭设纵向水平杆应符合下列要求：
① 纵向水平杆应水平设置，钢管长度不小于3跨；
② 接头采用对接扣件连接，内外两根相邻纵向水平杆的接头不应在同步同跨内，上下两个相邻接头应错开一跨，其错开的水平距离不应小于5mm，各接头中心距立杆轴心线距离应小于纵距的1/3;
当采用搭接时，其搭接长度不应小于lm,不少于2个旋转扣件固定，其固定间距不应小于8mm，扣件中心至杆端的距离不应小于150mm；
③ 纵向水平杆与立杆相交处必须用直角扣件与立杆固定；
④ 沿建筑物周围搭设的脚手架应采用闭合形式，脚手架的同一步纵向水平杆必须四周交圈。
8、搭设横向水平杆应符合下列要求：
① 采用木脚手板时，横向水平杆应用直角扣件架设在纵向水平杆的上方。立杆与纵向水平杆相交处均必须设置一根横向水平杆，严禁任意拆除。跨度中间的横向水平杆根据需要设置；
② 脚手架横向水平杆外端伸出纵向水平杆外不小于250mm,靠墙的一端距墙装饰面的距离不大于1mm。
9、搭设纵、横向扫地杆应符合下列要求：
① 每根立杆的底座向上2mm处，应设置纵、横向扫地杆，用直角扣件与立杆固定；
② 当立杆基础不在同一水平高度上时，必须将高处的纵向扫地杆向低处延长2跨，并与低跨立杆固定。
10、搭设剪刀撑应符合下列要求：
① 架高在20m以上脚手架应在整个长度和高度方向上连续设置剪刀撑；
② 每副剪刀撑跨越立杆的根数不应少于4根，也不应超过7根，与纵向水平杆呈45°〜60。角；
③ 剪刀撑应设置在脚手架立杆外侧，并用旋转扣件固定在立杆横向水平杆的伸出端上，其交点距主节点的距离不应大于150mm。杆件接头采用搭接连接，其搭接长度不应小于1m,不少于2个旋转扣件固定，固定间距不应小于8mm,顶层剪刀撑杆件搭接连接的方法应参照第(6)条④的规定。
11、搭设斜杆应符合下列要求：
① 高度大于20m的脚手架每隔6跨必须设置一道横向斜杆；
② 每一斜杆只占一步或一跨，一般呈“Z”型连续布置，两端用旋转扣件固定在立杆或纵向水平杆上，其交点距主节点的距离不应大于150mm；
③ 当横向斜杆妨碍操作时，经批准可临时拆除一步架的斜杆，但作业后必须及时补上。
12、为防止脚手架内外倾覆，必须均匀分布地设置能承受压力和拉力的连墙点，架设连墙件应符合下列要求：
① 立杆应从第一步纵向水平杆处开始用刚性连墙件与建筑物可靠连接，连墙件布置间距按垂直距离2步、水平距离3跨采用。
② 连墙件的连墙构件应呈水平设置，其轴心线距脚手架主节点的距离应小于 3mm。
③ 脚手架上部未设置连墙点的自由高度不得大于6m；
④ 当设置位置及其附近不能设连墙件时，应采用抛撑或其它可行的刚性拉结措施予以弥补。
13、从第二步起，在脚手架操作层的外侧应设置栏杆，搭设栏杆应符合下列要求：
① 上栏杆高度取1.1〜1.2m,挡脚板高度不应小于150mm,中栏杆应居中设置；
② 上栏杆、中栏杆、挡脚板均应架设在外立杆内侧，并保持足够的刚度。
14、搭设脚手架门洞应符合下列要求：
①双排脚手架门洞采用斜杆平行弦杆桁架结构型式，斜杆与地面的倾角应
为45°〜60°
② 门洞桁架下两侧立杆应设双立杆，副立杆高度不应低于3步；
③ 门洞桁架中的伸出上下弦杆的立杆端头均必须设置安全扣件，该安全扣件应紧靠主节点。
15、脚手架在搭设、使用中应经常检查下列项目：
① 支承体系、连墙件等是否符合脚手架工程施工图的要求；
② 各主节点处的诸杆件是否符合脚手架工程施工图的要求；
③ 地基是否积水、底座是否松动、立杆是否悬空；
④ 扣件螺栓是否松动；
⑤ 20m以上的脚手架应观测沉降、倾斜，并做好记录；
⑥ 安全防护措施是否符合要求。
、脚手架的使用和安全
脚手架的使用应遵守以下规定：
1、作业层每1m2架面上实用的施工荷载（人员、材料和机具重量）不得超过以下的规定值或施工设计值；
施工荷载（作业层上人员、器具、材料的重量）的标准值，结构脚手架采取3kN/ m2;装修脚手架取2kN/ m2；
2、在架板上堆放的总重不得大于1.5kN；施工设备单重不得大于1kN,使
用人力在架上搬运和安装的构件的自重不得大于2.5 kN。
3、作业人员在架上的最大作业高度应以可进行正常操作为度，禁止在架
板上加垫器物或单块脚手板以增加操作高度。
4、在作业中，禁止随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固件和连墙件。确因操作要求需要临时拆除时，必须经主管人员同意，采取相应弥补措施，并在作业完毕后，及时予以恢复。
5、工人在架上作业中，应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。严禁在架上戏闹和坐在栏杆上等不安全处休息。
6、人员上下脚手架必须走设安全防护的出入通（梯）道，严禁攀援脚手架上下。
7、每班工人上架作业时，应先行检查有无影响安全作业的问题存在，在排除和解决后方许开始作业。在作业中发现有不安全的情况和迹象时，应立即停止作业进行检查，解决以后才能恢复正常作业;发现有异常和危险情况时，应立即通知所有架上人员撤离。
