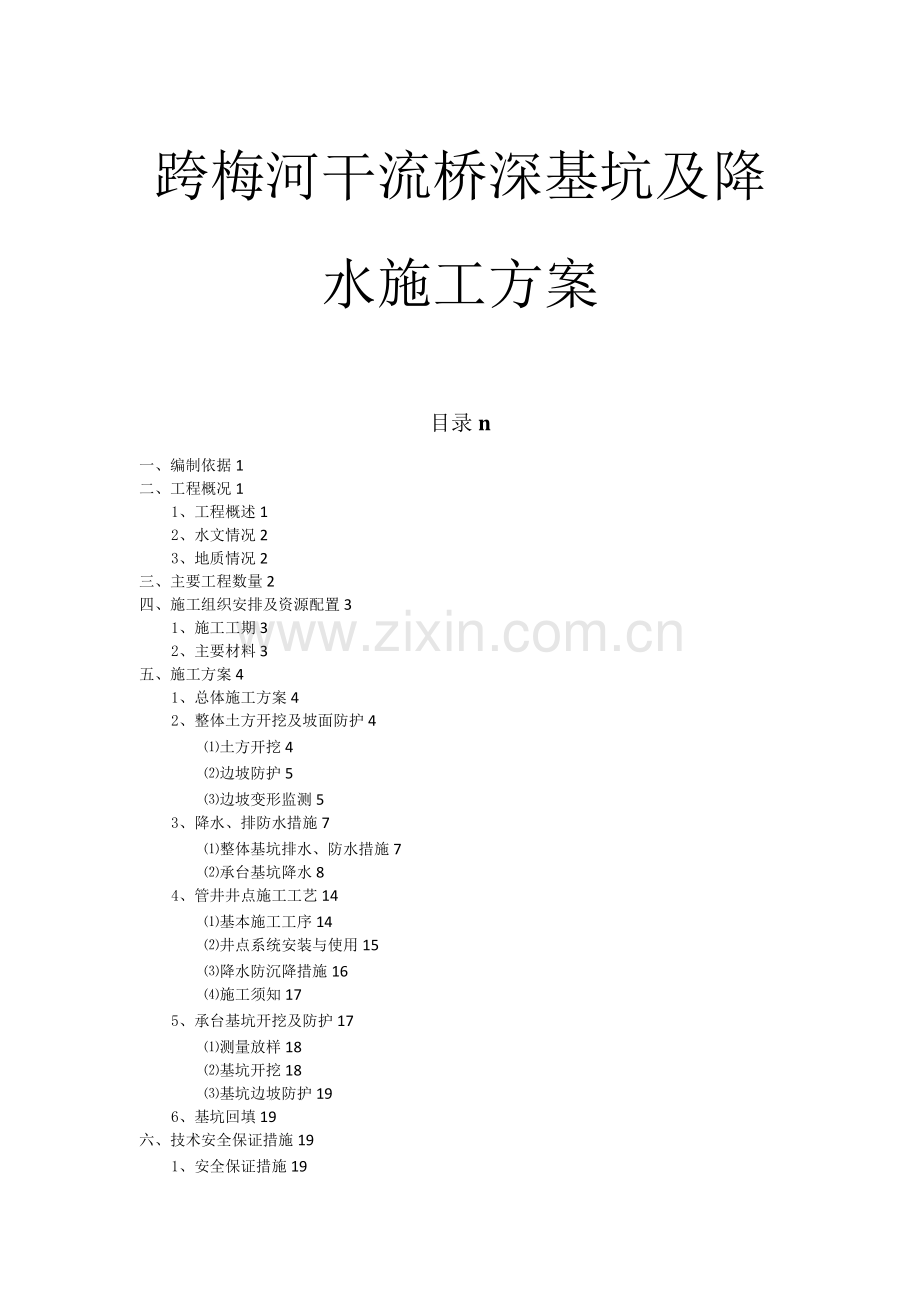

跨梅河干流桥深基坑及降水施工方案
目录n
一、编制依据1
二、工程概况1
1、工程概述1
2、水文情况2
3、地质情况2
三、主要工程数量2
四、施工组织安排及资源配置3
1、施工工期3
2、主要材料3
五、施工方案4
1、总体施工方案4
2、整体土方开挖及坡面防护4
⑴土方开挖4
⑵边坡防护5
⑶边坡变形监测5
3、降水、排防水措施7
⑴整体基坑排水、防水措施7
⑵承台基坑降水8
4、管井井点施工工艺14
⑴基本施工工序14
⑵井点系统安装与使用15
⑶降水防沉降措施16
⑷施工须知17
5、承台基坑开挖及防护17
⑴测量放样18
⑵基坑开挖18
⑶基坑边坡防护19
6、基坑回填19
六、技术安全保证措施19
1、安全保证措施19
2、安全技术保证措施20
3、施工机械安全控制措施21
七、环境保护措施22
1、废水排放控制22
2、防止噪声污染技术措施22
3、防止大气污染措施22
4、固体废弃物的控制措施23
九、文明施工措施23
十、应急预案24
1、应急措施24
⑴应急预案的方针与目标24
⑵应急预案工作流程图25
2、突发事件风险分析和预防25
3、突发事件应急预案26
4、应急准备27
⑴抢险领导小组27
⑵应急资源28
⑶组建抢险队，进行应急知识教育培训29
⑷进行应急演练，提高应急救援能力29
⑸互助协议29
5、应急响应29
6、恢复生产及应急抢险总结30
7、预案管理与评审改进31
一、编制依据
1、某航空港经济综合实验区梅河东路跨梅河干流桥梁工程施工图设计及其他设计文件.
2、《公路桥涵施工技术规范》〔JTG/T F50-2011〕
3、《城市桥梁工程施工与质量验收规范》〔CJJ 2-28〕
4、《建筑深基坑工程施工安全技术规范》〔JGJ 311-2013〕
5、《建筑基坑支护技术规程》〔JGJ 120-2012〕
6、《建筑施工手册》〔第四版〕
7、《建筑与市政降水工程技术规范》JGJ/T111-98
8、梅河东路跨梅河干流桥地质勘察报告
二、工程概况
1、工程概述
梅河东路跨梅河干流桥位于梅河东路与梅河干流交汇处，中心桩号为K6+373.771.梅河东路为综合保税区南区东部一条南北走向城市主干路.道路标准横断面布置为60米〔红线〕-11.5米〔绿化带〕-15米〔行车道〕-7米〔绿化带〕-15米〔行车道〕-11.5米〔绿化带〕，双向4车道，桥位处桥梁宽度同道路红线宽度保持一致.
桥梁设计范围K6+311.11〜K6+436.431，其余为桥梁引线道路.桥位处规划河道断面为复式梯形断面，底宽30cm,河道上宽约86米，桥位处河道位于曲线上.
桥梁范围内航兴路已施工完成，路面高程与桥梁设计高程相符，高程为119.9〜120.9m.
桥梁设计总跨度为120米，桥梁与跨径中心线与道路中心线夹角
67° .桥梁采用桩基础，桩径1.5米,下部桥墩采用花瓶墩，桥台采用
实体桥台，桥梁上部结构为3X40m等截面预应力连续梁，桥面为双幅整体式桥面.该桥梁为景观桥梁.
该桥施工后开挖梅河干流河道，河底设计高程112.56m,设计百年水位115.04m.河道两侧设马道，马道顶面高程115.54m.
2、水文情况
梅河河面标高约115.0m.勘察期间本场地地下稳定水位埋深5.3-7.6m<标高约112.7-113.2m>.据调查本区域内地下水位年变幅左右，近3-5年最高水位埋深约3.0m〔标高116.0m左右〕，历史最高水位1.0m〔标高118.0m左右〕.属第四系松散岩类孔隙潜水,地下水的补给主要为大气降水及地表径流，环境类型为II类.预估设计基准期最高水位埋深约1.0m〔标高约118.0m〕.
3、地质情况
该桥位范围内地质以粉土、粉质黏土为主.表层为杂填土,承台开挖范围内为粉土与粉砂，粉土摇震反应中，干强度低，韧性低,含钙质结核，粒径，局部夹粉质黏土薄层；粉砂黄褐色，湿-饱和,稍密-中密.矿物成份以石英、长石为主.
三、主要工程数量
梅河东路跨梅河干流桥深基坑开挖及降水主要工程数量表
序
号
工程名称
规格
单位
数量
备注
1
基坑开挖土方

m3
76696.18

2
基坑边坡防护喷射混凝土
C20
m3
351.14

3
基坑边坡支护挂网
$ 2mm 5cmX 5cm
m2
4389.26

4
基坑边坡支护挂网锚钉

kg
6935.03

5
基坑排水沟开挖土方

m3
191.484

6
挡水埝

m3
225.115

7
降水管井钻孔及并管
内径350mm
m
624
单个并深21.5m/17.5m，设置4米滤水管
8
基坑降水

台/天
1264

9
并管回填砂砾石

m3
60.04

10
基坑回填

m3
18905.84

11
土方外运

m3
57790.33

四、施工组织安排及资源配置
1、施工工期
根据承台墩身施工工期以及连续梁施工时间，深基坑施工时间如
下：
整体基坑开挖及防护：2016年8月25日〜2016年10月10日
基坑降水：2016年9月24日〜2016年11月20日
承台基坑开挖及防护：2016年10月15日〜2016年10月25日基坑回填：2016年11月5 0-2016年11月20日
2、主要材料
梅河东路跨梅河干流桥深基坑开挖及降水主要材料
序
号
工程名称
规格
单位
数量
备注
1
C20喷射混凝土
C20
m3
351.14

2
钢丝网
$2
m2
4389.26

3
U锚钉〔HPB3钢筋〕
$8
kg
6935.03

4
降水管井
内径350mm
m
624

5
滤水管
4mm
m
112
单个4m
6
砂砾石

m3
10.78

7
滤水网
20目
m2
140.672

8
水管
2英寸
m
624

9
接长排水管
N2英寸
m
14

10
砂砾

m3
14.07

3、主要机械设备

梅河东路跨梅河干流桥深基坑开挖及降水主要机械
序
号
机械名称
规格
单位
数量
备注
1
履带式单斗挖掘机
斗容量1m3
台
5

2
轮胎式装载机
斗容量1m3
台
1

1、总体施工方案
桥梁基坑施工，根据现场地形地貌及后续连续梁等施工方式，确定首先将桥梁下部土方开挖至115.6m处，保证河道马道不受破坏，同时开挖不至地下水位处，另外便于承台基坑开挖.同时,根据梁底高程保证支架搭设高度满足施工要求.
整体开挖后，整体基坑内做好排水措施及承台开挖前的降水措施,降水措施采用井管降水.水位下降至可施工条件下，开挖承台基坑进行承台施工.
承台施工完成后，采用透水材料分层回填承台基坑，至整体基坑高程进行地基处理，进行现浇梁支架施工.
2、整体土方开挖及坡面防护
⑴土方开挖
土方开挖采取放坡开挖，原地面道路高程119.9〜120.9m左右，开挖深度4.3〜5.3m,开挖底宽位84.69m；长度底部边线超出桥台承台1.5m,总长度150.14m.开挖边坡坡率1:1.边坡开挖采用人工配合机械开挖，机械开挖后人工对边坡进行整形，以便进行边坡防护.
坡面开挖后在西侧修建坡道，以便材料及土方运输，坡道坡度长度20米，宽度底宽3m,坡道坡度12°,边坡坡率1:0.5.坡道开挖后原地面进行压实处理，并采用泥结碎石路面进行铺筑，铺筑厚度30cm.
土方开挖须知：
⑵边坡防护
基坑边坡采用挂网喷射混凝土支护，挂网喷浆施工应先进行边坡挂网，铁丝网格为0.05*0.05m,铁丝直径为2mm,网片纵横向及纵向搭接为20cm，网片使用直径8mmU型钢筋固定到边坡上，钢筋打入土层深度长度50cm,0.5*0.5m梅花型布置.喷射作业应分段进行，同一分段内喷射顺序应自下而上，一次喷射厚度不宜小于30mm；现场喷射应分三次进行以达到设计喷浆厚度0.08m，喷射混凝土时，喷头尽量与受喷面保持垂直.
喷射混凝土终凝2h后，应适当养护，养护时间根据气温确定.
喷射混凝土厚度应采用钻孔检测，钻孔数宜每1平方米一组，每组不应少于3点.
土方开挖后,应立即进行喷射混凝土的施工，防止土层失水.
⑶边坡变形监测
根据施工进度，该边坡整体保持时间在2016年9月至2017年4月，持续时间7个月.因此，在施工后需定期对边坡的稳定性进行监测.
① 本基坑变形控制等级为三级.
② 基坑工程施工前，应由测量组对基坑工程实施现场监测.根据工程设计要求监测和相关规范编制监测方案，并经设计方和监理方认可后实施.
③ 监测目的和依据：通过监测，可以及时掌握基坑开挖及施工过程中支护结构的实际状态及周边环境的变化情况，做到及时预报，为基坑边坡和周边环境的安全与稳定提供监控数据，防患于未然.通过监测数据与设计参数的对比，可以分析设计的正确性与合理性，科学合理地安排下一步工序，必要时及时修改设计，使设计更加合理，施工更加安全.
④ 本工程监测要求包含以下内容：
a、坡顶水平位移、竖向位移等应测项目；
b、周边地表竖向位移及裂缝；
c、地下水位；
d、变形控制三级监测报警值:边坡顶部水平位移累计值小于70mm,并小于15mm/d;边坡顶部竖向位移累计值小于70mm，并小于8mm/d；
基坑周边地表竖向位移，累计值小于60mm,且小于8mm/d.
⑤ 监测频率：在基坑未下挖时每3天观测一次；基坑开挖期间，应每天观测一次；在施工期间的观测间隔可视测得的位移及内力变化情况调整监测频率.遇到雨水天气，增加观测广2次.监测报警条件应根据规范要求进行.
⑥ 至少有3个稳定、可靠的变形监测基准点.基准点选在相对稳定和使用方便的位置.监测期间，应定期检查工作基点和基准点的稳定性.
⑦ 基坑监测过程中要做好巡视检查，并做好记录.
⑧ 日常巡视监测要求
a、基坑支护结构施工和使用期内，每天应有专人进行日常巡视检
查.
b、基坑支护结构日常巡视检查的内容：支护结构部分：支护结构成型质量；墙后土体有无裂缝、沉降及滑移；基坑有无涌土、流沙、管涌；施工工况部分：开挖后暴露的土质情况与岩土勘察沉降及滑移;基坑有无涌土、流沙、管涌；施工工况部分：开挖后暴露的土质情况与岩土勘察报告有无差异；基坑开挖分段长度、分层厚度及支锚设置是否与设计要求一致.场地地表水排放状况是否正常,基坑防排水是否运转正常；基坑坡顶有无超载,是否与设计要求超载设计值不符；周边环境部分：施工前探明周边管网、市政管线的分布；周边管道的接头类型，施工过程中有无破损、泄漏等情况；临近基坑及建筑的施工变化情况.监测设施：基准点、监测点是否保护完好；监测元件的完好及保护情况；有无影响观测工作的障碍物.
仇日常巡视检查以目测为主，辅以锤、钎、量尺等工具及摄影、摄像等设备进行.
d、日常巡视检查要填写巡视检查日报表，对自然环境、支护结构、施工工况、周边环境、监测设施等的巡视监测情况做好记录.检查记录要及时整理，并对仪器监测数据进行综合分析.
£、日常巡视检查如发现异常和危险情况，应及时通知建设单位、监理单位及基坑支护设计单位.
3、降水、排防水措施
⑴整体基坑排水、防水措施
排水措施：整体基坑开挖后，以桥梁中心线为向两侧做好1.5%的排水坡，沿坡脚四周做深度30cm,底宽30cm,坡度1:1的排水沟，并在基坑四角位置以及两侧坡道两侧设置60cmX60cmX 1cm的集水井共6座〔沿河道处不做〕，配备水泵四台作为基坑排水措施.
防水措施：在整体基坑顶部边缘外侧2m处设置挡水埝〔沿河道处在河道边缘堆筑沙袋〕，挡水埝采用原土〔非粉质土〕堆筑，高度30cm，顶宽30cm,底宽90cm.挡水埝堆筑后进行夯实，原土严禁使用粉砂等易松散土，采用黏性土等防水较好的的土进行.同时坡顶做好排水措施，防止积水.
⑵承台基坑降水
整体开挖后，桥墩承台基坑开挖深度6.54m，2#桥墩承台底部高程109.06m； 3#承台底部高程109.06m； 1#桥台桩顶高程112.44m，开挖深度3.16m； 4#桥台桩顶高程113.04m，开挖深度2.56.水位高程为112.7〜113.2m，桥墩基坑底处于水位线以下，桥台基本位于水位线处，因此需做降水处理，降水措施采用井管降水方式.
桥墩承台降水：
①井管井构造
管井井点降水是在基坑的四周埋置深于基底的井管，使地下水通过设置在井管内的潜水电泵将地下水抽出，使地下水位低于坑底.本工程中，使用潜水泵XX博生QJ系列潜水泵,基本技术参数如下：
型号
功率< KW>
电压<V>
流量<m3/h>
转速 < r/min>
配管<mm>
扬程<m>
1QJ8-37.5/8
1.5
380
8
2850
2英寸
37.5
②井点布置
本工程桥墩承台开挖较深，承台尺寸为，双幅承台间距13.68m，双幅同时开挖，开挖坡比按1： 1控制，基坑底部承台四周预留1.5m宽临时施工区〔含排水沟〕.地下水位分布在原地表以下7〜8m，桥墩承台底标高一般分布在原地表以下10.84m，根据本区域土的渗透系数、地下水位、砂层分布、承台尺寸情况，拟每个承台基坑布置8个管井〔详见图一、二：管井井点平面、剖面布置示意图〕，管
井井管内径为350mm,管井间距按20m控制，管井深度为21.5m,井内水位降低可达10〜11m,两井中间则为5〜6m.
③ 降水模型的选择
假定："<5>粉质黏土 <Q3al>"的渗透系数远小于其它土层的渗透系数，近似其视为不透水层.
i. 含水层厚度：H=113.2m-95.85m=17.35m,
ii. 管井深度：依据JGJ/T111-98《建筑与市政降水工程技术规范》，井点管深度为：HW=HW1+HW2+HW3+HW4+HW5+HW6
式中：HW一降水井深度
HW1—基坑深度6.54m,取7m
HW2一降水水位距离基坑底要求的深度，取1m
HW3—水力坡度作用基坑中心所需增加的深度.由于基坑等效半径r=28m，按照降水井分布周围的水力坡度i为0.21,如降水井需影响到基坑中心，所需的降水管井深度HW3=r*i=5.88m,取HW3=6m,原理如下图：
r-基坑等效半径R-降水影响半径S-降水深度H-水层厚度
HW4一降水期间地下水位幅度变化.根据地质资料,HW4取2m
HW5一降水井过滤器的工作长度，取4.0m
HW6—沉砂管长度，取1.5m
代入上式：HW=21.5m>H+地下水位深度=17.35+2.9=20.25m降水模型按照潜水完整井进行设计计算.
④ 降水设计计算
i. 基坑等效半径r0
r0 = 0.29<a+b>
式中：a为基坑长度，约为74.79m〔按坡比1： 1计算〕；
b为基坑宽度，约为22.59m〔按坡比1： 1计算〕.
即：r0=28.24m，综合考虑r0取28m.
ii. 影响半径R：
R=2S、'Kx H
式中：H为含水层厚，取17m ；
S为降深，取5m；
K为土的渗透系数,地勘报告给定粉土渗透系数0.5m/d
则 R^29m
iii. 基坑涌水量Q
将以上参数代入上式得：Q^321m3/d
iv. 管井单井出水量能力q：
式中：1 '为过滤器淹没段长度，取4m；
d为过滤器外径，取4mm；
Y '为经验系数，取0.92
综合考虑,q取41m3/d
v. 确定管井数量n：
n = 1.1 x Q ^8，根据基坑布置取8.
q
桥台承台降水：
① 井管井构造
管井井点降水是在基坑的四周埋置深于基底的井管，使地下水通过设置在井管内的潜水电泵将地下水抽出，使地下水位低于坑底.本工程中，使用潜水泵XX博生QJ系列潜水泵,基本技术参数如下：
型号
功率< KW>
电压<V>
流量< m3/h>
转速< r/min>
配管<mm>
扬程<m>
1QJ8-37.5/8
1.5
380
8
2850
2英寸
37.5
②井点布置
本工程桥台承台开挖深度为，承台尺寸为〔直长〕，双幅承台间距6.486m,双幅同时开挖，开挖坡比按1： 1控制，基坑底部承台四周预留1.5m宽临时施工区〔含排水沟〕.地下水位分布在原地表以下8〜8.5m，桥台承台分部在原地表以下7〜7.5m,根据本区域土的渗透系数、地下水位、砂层分布、承台尺寸情况,拟每个承台基坑布置8个管井〔详见图一、二：管井井点平面、剖面布置示意图〕，管井井管内径为350mm，管井间距按20m控制，管井深度为17.5m，井内水位降低可达10〜11m，两井中间则为5〜6m.

图一•管井井占平面布置示意图
图一 •管井井点剖而布置示意图

③降水模型的选择
假定："<5>粉质黏土 <Q3al>"的渗透系数远小于其它土层的渗透
系数，近似其视为不透水层.
i. 含水层厚度:H=113.2m-95.85m=17.35m，
ii. 管井深度：依据JGJ/T111-98《建筑与市政降水工程技术规
范》，井点管深度为：HW=HW1+HW2+HW3+HW4+HW5+HW6
式中：HW一降水井深度
HW1—基坑深度2.56〜3.16m，取3m
HW2一降水水位距离基坑底要求的深度，取1m
HW3—水力坡度作用基坑中心所需增加的深度.由于基坑等效半径r=27m，按照降水井分布周围的水力坡度i为0.21,如降水井需影响到基坑中心，所需的降水管井深度HW3=r*i=5.67m,取HW3=6m，原理如下图：
r-基坑等效半径R-降水影响半径S-降水深度H-水层厚度
HW4一降水期间地下水位幅度变化.根据地质资料,HW4取2m
HW5一降水井过滤器的工作长度，取4.0m
HW6—沉砂管长度，取1.5m
代入上式：HW=17.5m<H+地下水位深度=17.35+2.9=20.25m
降水模型按照潜水非完整井进行设计计算.
④降水设计计算
i. 基坑等效半径r0
r0 = 0.29〈a+b>
式中：a为基坑长度，约为75.95m〔按坡比1： 1计算〕；
b为基坑宽度，约为16.97m〔按坡比1： 1计算〕.
即：r0=26.95 m,综合考虑r0取27m.
ii. 影响半径R：
R=2S 布
式中：H为含水层厚，取17m ;
S为降深，取2m；
K为土的渗透系数,地勘报告给定粉土渗透系数0.5m/d
则 R^12m
iii. 基坑涌水量Q
将以上参数代入上式得：Q^260m3/d
iv. 管井单井出水量能力q：
式中：l '为过滤器淹没段长度，取4m；
d为过滤器外径，取4mm；
Y '为经验系数，取0.92
综合考虑,q取41ma/d
v. 确定管井数量n：
n = 1.1 x Q F
q
4、管井井点施工工艺
⑴基本施工工序
井点测量定位一挖井、安护筒一钻机就位一钻孔一回填井底碎石垫层一吊放井管一回填井管与孔壁间的砂砾过滤层一洗井〔井管内下潜水泵、安装自动抽水控制电路〕一试抽水一降水井正常工作一降水完毕拔井管一封井
⑵井点系统安装与使用
① 成孔可根据根据土质条件和孔深要求，采用冲击钻、回转钻、潜水电钻等钻孔,本工程采用回旋钻；用泥浆护壁,孔设置护筒，以防孔塌方，并在一侧设排泥沟、泥浆坑.孔径应较井管直径每边大150〜250mm,成孔后应立即安装井管，以防塌方.
② 井管沉放前应先清孔，一般用空气压缩机〔压力为0.8Mpa，排气量为12m3/min〕与潜水泵联合洗井.洗井是管井沉设中的一道关键工序，其作用是清除井内泥沙和防止过滤层淤塞,使井的出水量达到正常要求，洗井后井底泥渣厚度应控制在80mm.
③ 本工程管井降水采用无砂混凝土管作井管，可在成孔后，逐节沉入无砂混凝土管，外壁绑长竹片导向,使接头对正,并且在井管外侧缠绕两层尼龙网.井管安放应力求垂直,并位于井孔中间管顶应比自然地面高2mm左右，以防雨水、泥沙流入井管内.井管过滤层应放置在含水层适当的范围内，待井管完全下入后，及时在井管与土壁间用铁锹分层填充砂砾滤料.粒径应大于滤网的孔径,一般为3^8mm细砾石.填滤料要一次连续完成，从底填到井 Im左右，上部采用不含砂石的粘土封.管井周围填砂滤料后，安设水泵前应按规定先清洗滤井，冲除沉渣.一般采用压缩空气洗井，洗井应在下完井管、填好滤料、封后8小时内进行，一气呵成，以免时间过长,护壁泥皮逐渐老化，难以破坏，影响渗水效果.
头应有可靠绝缘，每台泵应配置一个水深自动感应控制开关〔右图三:
④ 泵在安装前，应对水泵本身和控制系统作一次全面细致的检查.如无问题，方可放入井中使用.管井内安设潜水泵，可用绳索吊入滤水层部位，上部应与井管固定.潜水电动机、电缆及接
水深自动感应控制开关实图〕.主电源线路沿深井排水管路设置.安装完毕应进行试抽水，满足要求后始转入正常工作.
图三：水深自动感应控制开关实图
⑤ 地面排水管为①50透明塑料管,布置在基坑四周，并埋入自然地面下0. 3m,在基坑周边应提前开挖好排水沟,把所有承台基坑抽水统一集中导流至泥砂沉淀池，待泥砂沉淀后统一排入周边河道或污水井，具体排放根据现场情况而定.抽水采用潜水泵抽水，水泵下至少距井底1.50米，其下部为沉沙管.
⑥ 水泵的安装与运转：水泵采用胶皮软管引至地面排水管道，应根据出水量及降深调整水泵的位置.要边打井、接着洗井、装泵、试抽水、水泵一旦启动即要24小时连续运转，为防止现场用电不正常必须配备专用发电机,并派专人看守，保证抽水连续性.同时须观测好水位，做好相关降水情况记录，以缩短工序间交接时间.
⑦ 井管使用完毕，用吊车或用三木搭借助钢丝绳、倒链，将井管套紧徐徐拔出，拔出后所留的孔洞用砂砾填充、捣实.
⑶降水防沉降措施
① 在降水前认真做好对周围环境的调研工作，查清工程地质及水文地质情况，包括土层分布、透水层情况,地下水位变化情况、各层土的渗透系数，土体的孔隙比和压缩性等.查清上下水管线、煤气管道、、电讯电缆、输电线路等各种管、线的分布和类型，埋设年代和对差异沉降的承受能力，考虑是否需要预先采取加固措施.
② 在降水时随时注意抽出的地下水是否有混浊现象，抽出的水中带走细颗粒不但会增加周围地面沉降，而且会使井管堵塞，为此首先应根据周围土层情况选用合适的滤网，同时应重视埋设井管时的成孔
和回填砂滤料的质量.
③ 承台施工期间，特别是降水期间，应对附近建筑物和马路进行沉降和位移观测.如发现有异常情况，即应与设计和建设单位协商解决的方案.
图四：管井井点降水样图
④ 降水保证措施：二十四小时派人轮流值班，围护降水正常进行,并且项目部安排专职人员监督降水作业,其次每天派人记录降水井水位变化情况，对比分析后制定相应措施，保证降水工作的顺利进行.
⑷施工须知
① 井点应保证连续抽水,并设备用电源，以避免泥渣沉淀淤管及水位回升；
② 井点成孔后，应立即下井点管并填入滤料，以防塌孔；
③ 不能及时下井点管时，孔应盖盖板，防止物件掉入井孔内；
④ 井点管埋设后，管立即插上吸引胶管，以防异物掉入管内堵塞.
5、承台基坑开挖及防护
整体开挖后，桥墩承台基坑开挖深度7.695m,1#桥墩承台底部高程97.855m； 2#承台底部高程97.875m； 0#桥台桩顶高程104.815m,开挖深度0.755m； 3#桥台桩顶高程105.569m,处于整体基坑底面.承台基坑采用机械配合人工开挖,开挖分层进行.边坡坡度为1:1,开挖后由于基坑较深，采取挂网喷护措施保证边坡的稳定性.
⑴测量放样
施工测量中用坐标放样法确定承台的四个角点；中心位置用十字线护桩，每个方向四棵桩，承台两侧各两棵，且每侧两棵桩的间距不小于20m.距承台最近的护桩与承台基坑上的距离保持1.5〜2.0m之间.方向确定后用混凝土包桩进行保护，并做好标识.做好开挖水平桩,根据开挖深度、开挖坡度确定开挖边线，并向外延展1m作为施工作业面.
⑵基坑开挖
本工程基坑开挖采用1:1坡度，人工配合挖掘机机整平基底，基坑开挖分层进行,根据开挖深度，土方开挖分为三层，每层2.5m. —层开挖后及时施工边坡挂网喷浆支护.支护搭接位置搭接长度0.25m,以保证支护整体性能.土方开挖后，将土方集中运至施工场地外堆放，基坑回填时运回，整体基坑内及整体基坑外5m范围内不得堆放土方.
基坑开挖完成后基底及时清平，并在基坑底部设置排水沟、集水井，作为降雨的排水措施，排水沟底宽30cm，深度30cm,边坡1:1.集水井60X60X1cm基坑底部承台各角处各1个，共4处,水泵每个基坑配备4台.
防水措施：在整体基坑顶部边缘外侧1.5m处设置挡水埝，挡水埝采用原土〔非粉质土〕堆筑，高度30cm,顶宽30cm,底宽90cm.挡水埝堆筑后进行夯实，原土严禁使用粉砂等易松散土，采用黏性土等防水较好的的土进行.同时坡顶做好排水措施，防止积水.
防排水设施与整体基坑协调配置.
⑶基坑边坡防护
桥墩承台基坑边坡采用挂网喷射混凝土支护，挂网喷浆施工应先进行边坡挂网，铁丝网格为0.05*0.05m,铁丝直径为2mm,网片纵横向及纵向搭接为20cm,网片使用直径8mmU型钢筋固定到边坡上，钢筋打入土层深度长度50cm,0.5*0.5m梅花型布置.喷射作业应分段进行,同一分段内喷射顺序应自下而上，一次喷射厚度不宜小于30mm；现场喷射应分三次进行以达到设计喷浆厚度0.08m,喷射混凝土时，喷头尽量与受喷面保持垂直.
喷射混凝土终凝2h后，应适当养护，养护时间根据气温确定.
喷射混凝土厚度应采用钻孔检测，钻孔数宜每1平方米一组，每组不应少于3点.
土方开挖后,应立即进行喷射混凝土的施工，防止土层失水.
在护坡防护措施施工完成后进行下部施工，破除桩头.
6、基坑回填
在承台及墩身施工完成后，基坑应及时回填处理.为保证连续梁支架施工时地基的稳定，回填时在地下水影响深度内，采用排水良好、高液限非湿陷性及非振动液化的填筑材料，如碎石土等，若使用原状土，应去除淤泥、有机质等保证填筑材料质量.
回填分层进行，层厚控制在30cm左右，回填摊平后使用18t以上的振动压路机进行碾压,压实度需达到94%,在压路机碾压不到处，使用小型振动夯人工进行夯实.回填后基坑范围内应高出整体基坑底部30cm左右.
六、技术安全保证措施
1、安全保证措施
① 坚持”安全第一，预防为主”的方针，项目经理要把安全工作当作第一位工作来抓，加强全员安全意识教育,夯实安全基础，强化安全保证体系，落实安全生产责任制，严格执行安全规程，认真落实检查制度,建立安全奖罚，有效控制施工安全.
② 建立健全能有效运行的安全管理体系，行使安全监察职能，项目部管理体系.
③ 增强安全系统工程管理和安全施工目标管理技术，加大施工现场防护设施和设备投入，确保安全生产建立在科学的管理、可靠的技术、足够的防护设施之上.
④ 应了解施工现场周围环境情况，开工前必须熟悉穿越施工范围的电力、电信、通讯和架空高压电线走向及其架设高度，做到不明情况，不盲目施工，以免造成重大事故.
⑤ 做好安全防范工作，落实各项防洪、防雷、防暴雨、防大风、防火、防煤气工作，做好用电防范工作.
⑥ 严禁非工作人员进入施工场地.
⑦ 作好劳动保护工作，为所有工作人员提供劳动部门规定的劳保
2、安全技术保证措施
① 施工现场的布置应符合防火、防爆、防洪、防雷电等安全规定及文明施工的要求，施工现场的生产、生活办公用房、仓库、材料堆放场、停车场、修理场等应按批准的平面布置图进行布置.
② 现场道路应平整、坚实、保持畅通，危险地点应悬挂按照法规规定的标牌，夜间行人经过的坑、洞应设红灯示警，施工现场设置大幅安全宣传标语.
③ 现场的生产、生活区要设足够的消防水源和消防设施网点，消防器材应有专人管理不得乱拿乱放，所有施工人员要熟悉并掌握消防设备的性能和使用方法.
④ 各类房屋、库棚、料场等消防安全距离应符合公安部门的规定，室内不得堆放易燃品.
⑤ 施工现场的临时用电，严格按照《施工现场临时用电安全技术规范》的规定扩行.临时用电工程的安装、维修和拆除,均由经过培训并取得上岗证的电工完成，非专业电工不准进行电工作业.
⑥ 施工中发发现危及地面建筑物或危险品、文物时，应立即停止施工，待处理完毕方可施工.
⑦ 雨季施工时，应按雨季施工要求进行.
3、施工机械安全控制措施
各种机械操作人员和车辆驾驶员，必须取得操作合格证,不准操作与证不相符的机械，不准将机械设备交给无本机操作证的人员操作,对机械操作人员要建立档案，专人管理.
操作人员必须按照本机说明规定，严格执行工作前的检查制度和工作中注意观察及工作后的检查保养制度.
驾驶室或操作室应保持清洁，严禁存放易燃、易爆物品.严禁酒后操作机械,严禁机械带病运转或超负荷运转.
机械设备在施工现场停放时，应选择安全的停入地点，夜间应有专人看管.用手柄起动的机械应注意手柄倒转伤人，向机械加油时要严禁烟火.严禁对运转中的机械设备进行维修、保养、调整等作业.
指挥施工机械作业人员，必须站在可让人瞭望的安全地点，并应明确规定指挥联络信号.
使用钢丝绳的机械，在运转中严禁用手套或其他物件接触钢丝绳,用钢丝绳拖、拉机械或重物时,人员应远离钢丝绳.
起重作业应严格按照《建筑机械使用安全技术规程》的要求执行.
定期组织机电设备、车辆安全大检查,对检查中查出的安全问题，按照”三不放过”的原则进行调查处理，制定防范措施，防止机械事故的发生.
七、环境保护措施
1、废水排放控制
施工现场作业产生的污水，禁止随地排放.作业时严格控制污水流向，在合理位置设置沉淀池，污水经沉淀后方可排出或回收用于洒水降尘.未经处理的废水，严禁直接排入排水设施.
混合料拌合机及运输车清洗废水排放入沉淀池内，经二次沉淀后,方可排出.
驻地生活区内设置垃圾点，垃圾集运到环保部门指定的地点存放.厕所建设达到统一标准,做好厕所卫生的清理和管理工作.同时做好驻地的绿化、美化、净化.
2、防止噪声污染技术措施
设备选型优先考虑低噪声或备有消声降噪设备的产品，设备底座设置防震基础.作业中辐射强噪音和强振动的施工机械在夜间停止施工作业.
3、防止大气污染措施
施工前做好施工道路的规划和设置，临时道路路基要压实，路面铺垫细石，并随时洒水，减少道路扬尘.
装卸有粉尘的材料时，采取洒水湿润或遮盖，防止沿途撒漏和扬尘.
不在施工现场燃烧有毒、有害和有刺激性气味的物质.
4、固体废弃物的控制措施
剩余料具、包装及时回收、清退.对可再利用的废弃物尽量回收利用.各类垃圾及时清扫、清运，不随意倾倒，每班清扫、每日清运.
施工现场无废弃砂浆和混凝土，运输道路和操作面落地料及时清理，砂浆、混凝土运输时采取防落措施.
完工后及时清理施工场地,做到"工完料净"，不给周围环境遗留工程垃圾.对于偿还用地,待工程完工后，覆盖熟土，恢复耕作条件.
九、文明施工措施
① 重视文明施工，争创"安全文明示范工地".
② 按施工总平面布置图进行场地规划，运输道路、栈桥、材料库、机械停放场、搅拌站、钢筋加工场要统一规划、合理布局.
③ 施工现场设置的临时设施,要做到生活区与生产区划分明确，并保持安全距离；建立驻地文明、卫生、防火责任制；在施工区域醒目位置设置有关图、牌.
④ 搞好与施工场地周围单位、村民的关系，创造一个和谐的施工环境.
⑤ 合理布置施工现场、施工便道、生活区的给排水系统等，保证供水安全,确保给水设施不渗漏，保证排水系统顺畅，满足排水要求.
⑥ 所有进入施工现场的监理、设计配合人员、施工人员应一律佩戴胸卡，戴安全帽，严禁穿拖鞋、高跟鞋进入作业区域.
⑦ 所有建筑材料、半成品、成品应分别堆放、存储，码垛整齐，做好标识，严禁混堆乱放；所有机械要摆放整齐，保持完好、干净整洁.
⑧ 施工现场的建筑垃圾要随时清理，不用的料具和机械应及时清退出场，保持施工现场干净、整洁.施工便道应经常洒水，减少扬尘.
⑨ 认真做好卫生防疫工作，职工的膳食、饮水、休息场所等应符合卫生标准，如发生疫情应按有关规定进行处理和上报.
⑩ 临时用电应按施工组织设计布置，不乱拉乱接，供电设施保持良好，符合《施工临时用电安全技术规范》要求.
⑪生活区应保持清洁、整齐，经常洒水.厕所在夏天应做好灭蝇、灭蚊工作.
⑫施工时应有降噪措施，防止噪声超标、扰民.
⑬施工中发现文物、古墓、古建筑遗迹或战争期间遗留的爆炸装置时，要派专人保护，并及时通知建设单位及有关部门，待有关部门鉴别、排除并采取有效措施后方可恢复施工.
⑭混凝土拌合站等灰尘较大的地方，要有防尘措施，作业人员要有劳动保护措施.
⑮夏季应做好防暑.
十、应急预案
1、应急措施
⑴应急预案的方针与目标
坚持”安全第一、预防为主”、”保护人员安全优先、保护环境优先”的方针，贯彻”常备不懈、统一指挥、高效协调、持续改进”的原则.更好地适应法律和经济活动的要求；给企业员工的工作和施工场区周围居民提供更好更安全的环境；保证各种应急资源处于良好的备战状态；指导应急行动按计划有序地进行；防止因应急行动组织不力或现场救援工作的无序和混乱而延误事故的应急救援；有效地避免或降低人员伤亡和财产损失；帮助实现应急行动的快速、有序、高效；充分体现应急救援的”应急精神”.
⑵应急预案工作流程图
根据本工程的特点及施工工艺的实际情况，认真的组织了对危险源和环境因素的识别和评价，特制定本项目发生紧急情况或事故的应急措施，开展应急知识教育和应急演练，提高现场操作人员应急能力，减少突发事件造成的损害和不良环境影响.其应急准备和响应工作程序见下图：
4►♦kj
应急准备和响应工作程序图
2、突发事件风险分析和预防
为确保正常施工,预防突发事件以及某些预想不到的、不可抗拒的事件发生,事前有充足的技术措施准备、抢险物资的储备，最大程度地减少人员伤亡、国家财产和经济损失，必须进行风险分析和预防.
① 突发事件、紧急情况及风险分析
根据本工程施工特点及复杂的地质情况,在辩识、分析评价施工中危险因素和风险的基础上，确定本工程重大危险因素是基坑坍塌、地基不均匀沉降引起附近建筑物倾斜、物体打击、高处坠落等.在工地已采取机电管理、安全管理各种防范措施的基础上，还需要制定基坑坍塌和地基不均匀沉降引起附近建筑物倾斜的应急方案.
② 突发事件、紧急情况及风险预防措施施
i 了解地表水、出水地点的情况，并对地表进行必要的处理，以防止地表水下渗.
ii加强施工管理，严格按标准化、规范化作业.
iii做好抗震防灾工作,所有的工作间及职工住房均要满足抗震要
求.
^施工场地设专门抢险救灾物资库，库房距施工现场近，道路保持畅通，以备急用.
v工地和医院建立密切联系.一旦出现意外的工伤事故，可立即进行抢救.
3、突发事件应急预案
①一旦发生坍塌事故，首先应由疏散组进行疏散，清点人员，确定有无人员失踪、受伤.了解事前该区域施工人员情况，作业人数，如有施工人员失踪或被埋、立即组织有效的挖掘工作.
i抢救挖掘人员应分班组，合理按照工作面安排人力，及时换班，保障抢救挖掘人员体力，保证在最短时间内将被埋人员抢救出来.
ii如有人员失踪、受伤应立即报警，并有车辆引导员做好救助车辆引导.
i划定危险区域，安排测量人员进行坡面位移变形观测，并安排有经验的技术人员做好监控工作.如坡面不能稳定，及时采取措施处理.
iv必要时合理组织卸掉坡顶堆载，坡面组织有效支撑，防止坡面破坏扩大.
v在专业医疗人员到达前由救助组对受伤人员进行简单救助.首先
