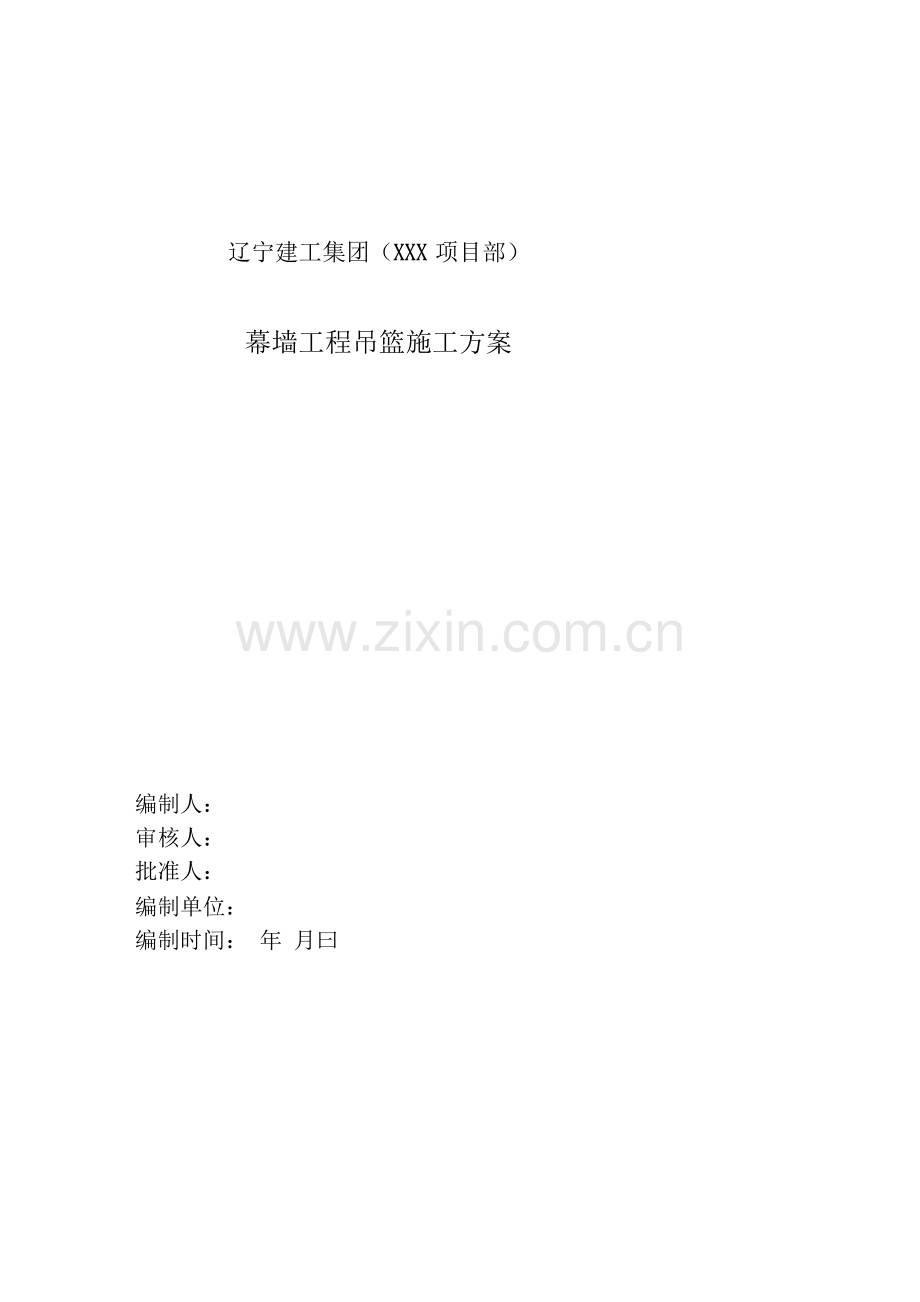

辽宁建工集团（XXX项目部）
幕墙工程吊篮施工方案
编制人：
审核人：
批准人：
编制单位：
编制时间： 年 月曰

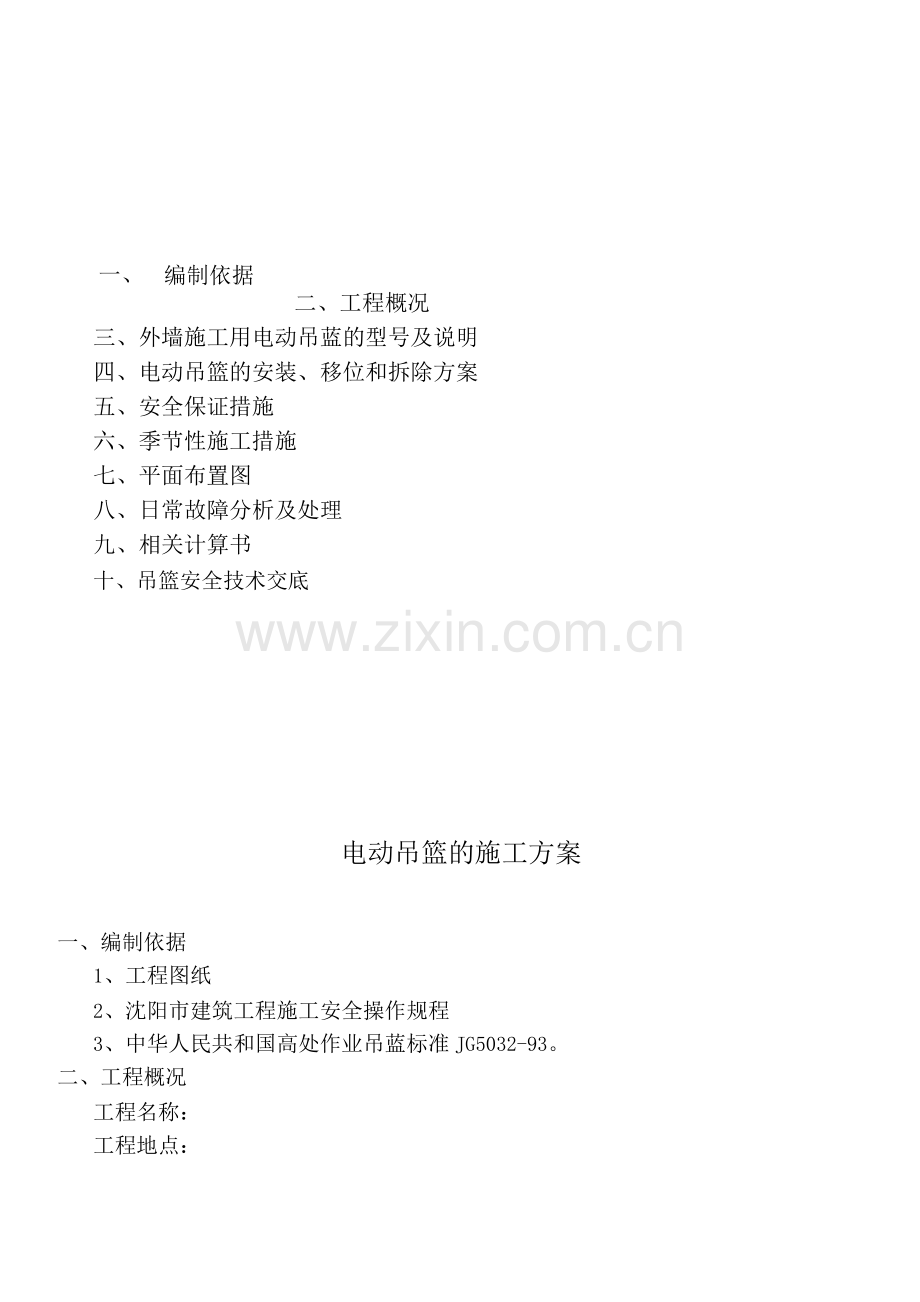

一、
编制依据

二、工程概况
三、外墙施工用电动吊蓝的型号及说明
四、电动吊篮的安装、移位和拆除方案
五、安全保证措施
六、季节性施工措施
七、平面布置图
八、日常故障分析及处理
九、相关计算书
十、吊篮安全技术交底
电动吊篮的施工方案
一、编制依据
1、工程图纸
2、沈阳市建筑工程施工安全操作规程
3、中华人民共和国高处作业吊蓝标准JG5032-93。
二、工程概况
工程名称：
工程地点：
建设单位：
监理单位：
设计单位：
总包单位：
建筑特征：
三、外墙施工用电动吊篮的型号及说明
根据该工程的实际施工条件，我公司准备在该工程的外装饰安装过程中采用电 动吊篮施工。南立面使用X部吊篮，西立面使用X部吊篮，北立面使用X部吊篮， 东立面使用X部吊篮。见附图。下面将吊篮的型号及相关资料作必要的介绍： 吊篮型号：ZLD8
长度：7.5米
载重为：8公斤
ZLD80型吊篮组成部件：
提升机：（LTD8B）2台
安全锁（LS20）2把
电控箱：1套
屋顶吊架：2付
工作平台：1套
钢丝绳（直径8.6毫米）4根
极限开关（JLXK1-111） 2个
手控手柄（COBB1 ）1只
配重块（25公斤/块）40块
电缆（3x2.5+2x1.5）1 根
安全绳1根
主要技术性能1
名称一'—----型号_ __
ZLD8
额定载重量kg
8
爬升速度m/min
79
平台尺寸mm
3*25*760*1220
悬挂机构伸出量mm
<15
提升速度
任意
提
升
机
提升载重kg
8
电 动 机
型号
YEJ1LA-4
功率kw
2.2
电压v
380

转速
1420
制动力矩N.m
16
质 量 kg
吊篮平台
650
悬挂机构
450
配重
10
整机质量
11
钢丝绳
①8.6mm破断力不小于70266N
主要技术性能2
L
名称
-^^ - - - - - - _型号 ___
ZLD6
额定载重量kg
6
爬升速度m/min
79
平台尺寸mm
3*25*760*1220
悬挂机构伸出量mm
15 <L<18
提升速度
任意
提升载重kg
6
提
型号
YEJ1LA-4
升电
功率kw
2.2
机动
电压v
380
机机
转速
1420

制动力矩N.m
16
吊篮平台
650
质
悬挂机构
450
量
配重
10
kg
整机质量
11
钢丝绳
①8.6mm破断力不小于70266N

四、电动吊篮的安装、移位和拆除方案：
根据现场实际情况
1、篮运抵施工现场后，将支架、钢丝绳和配重用施工电梯或塔吊分别运到安装 层楼面，将篮体部分搬运至相应位置的地面。
2、架安装程序：将屋面进行适当的保护后，先组装吊杆穿入前后支架的方钢管 内，接着将上支架及加强钢丝绳安装到位，再将承重钢丝绳伸出墙面投放下
~~去。最后，将支架定位安放配重块到后支架上。
简图

3、篮体安装程序：先组装篮底、篮片，再安装篮端头、提升机和安全锁，最后 安装上限位极限开关。
4、检验：吊篮安装过程中，必须注意工作中的自检和互检，并重点检查与吊臂 连接处每根钢丝绳有4个卡扣，要特别注意各连接点的螺栓和弹垫及平垫是 否齐全和牢固。
5、试车：上述工作确认后，电缆接二次电控箱，接工地提供的总电源，先做点 动实验，再将钢丝绳安装到提升机和安全锁内，上下运动吊篮3-5次，每次 的升高高度约为3米。最后再次检查各连接点的安装情况。
6、验收：双方确认，签署验收确认单，吊篮交付使用。
7、移位：将钢丝绳从提升机和安全锁内抽出，并抽回屋面；再将支架、钢丝绳 和配重用施工电梯或塔吊运到目的楼面，并相应移动吊篮篮体。
8、拆除：吊篮的拆除和安装方法一致，程序相反，不再赘述。
注意：
1、在吊篮安装完毕使用以前，必须从屋面垂下一根独立的安全绳，在安全绳 上安装一个自锁器，施工人员在施工中必须将安全带挂在安全绳上的自锁 器上。
2、安装过程中，需要吊篮使用单位提供吊篮的垂直运输工具和工作人员。
五、安全保证措施：
1、电动吊篮在使用过程中，严禁空中上下人员及物料，以防坠人、坠物，上 下人员及物料必须在吊篮降至地面后进行。
2、操作人员必须经过培训，持证上岗（操作证在贵公司员工经我公司技术人 员培训后发放）。
3、严禁酒后操作吊篮。
4、严禁在吊篮内打闹和向下抛洒杂物。
5、不准将吊篮作为载物和乘人的垂直运输工具。
—^:、~操作人员必须戴好安全帽，系好安全带。
7、安全带要通过安全固定在屋面上垂下的安全绳上的不锈钢自锁器上。
8、五级（含五级）以上大风不得使用吊篮。
9、雨天严禁使用吊篮。
10、吊篮在每天开始使用前，必须要认真检查。
11、一旦发生故障，必须立即停止使用并通知检修人员，待检修合格后才可以 继续使用。
12、作业结束后，吊篮应与建筑物固定，并切断电源，锁好电气控制箱。
13、不准光脚、穿拖鞋（或其他易打滑的鞋）上岗。
14、平台内施工人员最少两个，最多四个，严禁单人及私人以上操作。
15、吊篮平台内施焊时，应对钢丝绳、电缆进行适当的防护。
16、吊篮未着地不允许进行位置移动。
17、吊篮的负载不得超过176N/（120Kg/ ）严禁集中堆载、偏载、超载。
18、配重块必须均匀码放，以保证负载平衡。
19、吊篮的安装、升降、拆除、维修必须由持证操作人员进行。
20、支架安装处用厚度为50mm的木板进行地板保护，并分散负荷。
六、季节性施工措施：
1、在雨季，应将吊篮的左右提升机用防水油布包裹住，并在电缆的接除用 防水胶布密封住，以便尽可能的防止雨水进入电机内。
2、电缆的所有接头都用防水胶布缠绕，电控箱的各个承插接在雨季施工中 也必须用防水胶布粘接。
3、吊篮内的操作人员必须穿防滑和绝缘电工鞋。
4、雷雨天及大风天绝对禁止施工，并在雷雨到来之前彻底检查吊篮的接地情 况。
5、五级以上大风天气里，必须将吊篮下降到地面或施工面的最低点，
6、冬季施工应注意不可以将施工用水到处飞溅，以免结冰而导致施工人员摔 倒而出现事故。
7、在冬季雾天施工时，应等大雾散去并在日照比较充足的情况下，才可以使 用电动吊篮，否则，容易出现打滑并可能出现事故。
8、冬季施工人员必须穿防滑绝缘鞋，并将棉衣和棉裤穿好并系好袖和裤
腿。
七、吊篮的布置平面图请参见后面的附图
八、常故障分析及处理：
故障
原因
排除方法
吊篮不能停止
电机电动失灵
调整摩擦盘与衔铁的间隙

电机转吊篮不动 提升机噪音大
钢丝绳和绳轮间打滑货传动部 分有问题
检查整个提升系更换损坏的零 件，拉紧钢丝绳
离心限速制动器发烫
离心限位块与外壳有摩擦。
调换限速块的弹簧
安全锁打滑
绳夹或钢丝绳有油脂或绳夹有 问题
清除油脂或调换绳夹
安全锁离心机构不动
离心弹簧过紧或绳轮弹簧压紧 不够或异物障碍
调整离心弹簧或绳轮弹簧清除异 物
九、相关的计算书:
1、钢丝绳的受力检验：我公司的电动吊篮选用的钢丝绳为①8.6破断拉力不 小于 70.266KN。
吊篮系统的最大拉力：
按照最长的吊篮，自重G1=450kgf;
吊篮4人工作，均重G2=75kgf;
额定承载物料重量G 3=5kgf;
吊篮工作时通过两端提升机中的两根钢丝绳将载荷传递给两个支架的吊 杆，即两个吊点受力，考虑到让三个人挤在一端的可能偏载因素，则每个 吊点受力
G=2 G2+( G+ G3+ 2G2) 2=7 kgf=6.86KNS 55KN
所以，钢丝绳绝对安全。
2、吊杆的力矩平衡：
吊架外伸数值载1.2米 1.米之间，参见下图：
作用力简图(支架之横梁)
1842
1248
F2

A、外伸1.8米时
后支架重G4=76kgf
每个支架配重G5=6kgf
反倾翻力F广G4+ G5=676 kgf
吊臂的力矩 M ]=1.8G=1.8x 7 x 9.8=12348牛.米 反倾翻力矩 M 2=4.2G=4.2x 676 x 9.8=27824.16牛.米 N= M2 /M1=27824.16/12348=2.25 2
吊架的抗倾翻能力符合标准要求
B、外伸1.7米时
后支架重G4=76kgf
每个支架配重G5=5kgf
反倾翻力F广G4+ G5=576 kgf
吊臂的力矩 M ]=1.7G=1.7x 7 x 9.8=11662牛.米
反倾翻力矩 M 2=4.3G=4.3x 576 x 9.8=24272.64牛.米
N= M2 /M1=24272.64/11662=2.08 2
吊架的抗倾翻能力符合标准要求
C、吊杆外伸1.2米时
后支架重G4=76kgf
每个支架配重G5=5kgf
反倾翻力 F2= G4+ G5=576 kgf
吊臂的力矩 M 1=1.2G=1.2x 7 x 9.8=8232牛.米
反倾翻力矩 M 2=4.8G=4.8x 576 x 9.8=27095.04牛.米
N= M2 /M1=27095.048232=3.29 2
吊架的抗倾翻能力符合标准要求
十、吊篮安全技术交底内容
1、操作者必须掌握吊篮安全操作规程及设备使用说明书的内容和要求，经 培训考试合格后方可操作设备。
2、吊篮应有专人操作，工作平台至少有两人方可操作，应互相配合进行操 作、工作人员必须系/扣安全带、安全帽。
3、正常施工时，吊篮的限载重量不得大于额定负荷的80%且负荷应均布， 防止倾斜。
4、高血压、心、脏病、恐高症等身体健康不适者及喝酒后严禁上吊篮工作。
5、吊篮使用应符合有关高空作业规定，在雷雨、下雪结冻、下雾天气及六 级以上风等恶劣气候条件下严禁使用。
6、吊篮应设立独立的安全保护绳并配备专用安全锁，工作人员的安全带与 之可靠连接。
7、使用吊篮电器开关箱电源的其它电动工具额定电压不等超过220V,总功 率不得超过3KW ,并应有接地、接零保护。
8、不准擅自开动他人设备。
9、工作前必须检查配电箱、导线、提升机、电机制动装置、安全锁是否安 全可靠。检查悬挂机构、工作平台、限位保险、安全防护装置等齐全，动作 灵敏、工作可靠，检查完毕无故障方可送电进行试机。
10、升降吊篮必须使用操纵开关操作。
11、试机运行从地面上升一米后运行下降，操纵安全锁能安全可靠锁紧钢丝 绳方能投入使用。
12、工作人员必须在地面进出吊篮，严禁在空中攀援窗户进出吊篮或攀登栏 杆等。
13、工作人员不得穿着硬底鞋、塑料鞋或其它易滑的鞋子，吊篮内严禁使用 梯、橙、搁板等登高工具。
14、操作者在工作中注意设备运行情况，发现故障立即停机，待排除故障后 方可使用。
15、升降吊篮时注意周围环境确保安全。
16、吊篮在运行过程中出现提升机、安全锁卡住钢丝绳时立即停机，报告有 关人员进行处理，严禁启动设备强制运行。
17、在吊篮升降过程中及停止时，工作平台应保持与悬挂机构处于垂直状态， 严禁斜拉受力。
仅供参考
辽宁建工集团工程部
