机械制图试题库一、填空题：
1、工程常用投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法
2、在工程技术中为了精确地体现机械、仪器、建筑物等物 形状、构造和大小，根据投影原理原则或有关规定画出图形，叫做视图。
3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸右下方位。
4、图样中，机件可见轮廓线用粗实线画出。
5、比例是图形与实物对应要素 线性尺寸比，在画图时应尽量采用原值比例。
6、机件真实大小以图样上所标注尺寸数值为根据与比例及视图大小无关。
7、尺寸三要素为尺寸数字、尺寸线和尺寸界线。
8、尺寸标注中符号R表达半径
9、标注水平尺寸时，尺寸数字 字头方向应向上。

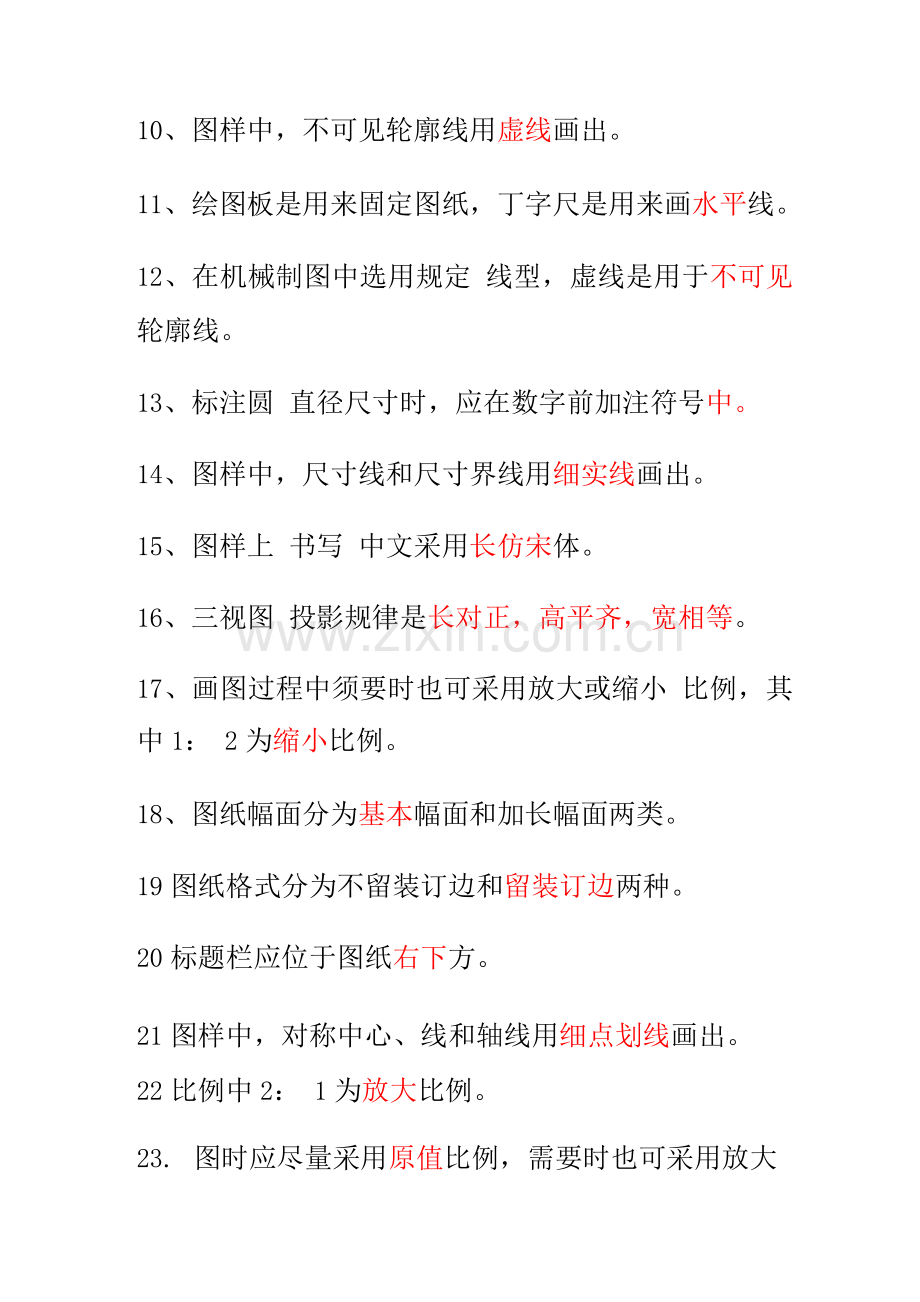

10、图样中，不可见轮廓线用虚线画出。
11、绘图板是用来固定图纸，丁字尺是用来画水平线。
12、在机械制图中选用规定 线型，虚线是用于不可见轮廓线。
13、标注圆 直径尺寸时，应在数字前加注符号中。
14、图样中，尺寸线和尺寸界线用细实线画出。
15、图样上 书写 中文采用长仿宋体。
16、三视图 投影规律是长对正，高平齐，宽相等。
17、画图过程中须要时也可采用放大或缩小 比例，其中1： 2为缩小比例。
18、图纸幅面分为基本幅面和加长幅面两类。
19图纸格式分为不留装订边和留装订边两种。
20标题栏应位于图纸右下方。
21图样中，对称中心、线和轴线用细点划线画出。
22比例中2： 1为放大比例。
23. 图时应尽量采用原值比例，需要时也可采用放大或缩比例。
24. 中文应用仿宋体书写，数字和字母应书写为斜体或正体。
25. 字号指字体高度。
26. 图样中，尺寸线和尺寸界线用细实线画出。
27. 图样中，机件可见轮廓线用粗实线，不可见轮廓线用虚线画出。
28. 图样上尺寸是零件实际尺寸。
29. 标注尺寸三要素是尺寸数字、尺寸界线和尺寸线。
30. 无论采用哪种比例，图样上标注 应是机件 实际尺寸。
31. 标注垂直尺寸时，尺寸数字 字头方向应向左。
32. 标注斜度符号时，倾斜方向应与所标斜度 倾斜方向一致
33. 标注锥度符号时，锥度方向应与所标锥度方向一致。
34. 尺寸标注中 符号中表达直径。
35. 平面图形中 尺寸，按其作用可分为定形和定位两类。
36. 投影法分为中心投影法和平行投影法两大类。
37. 一般绘图时使用 是平行投影法中 正投影法。
38. 当投射线互相平行，并与投影面垂直时，物体在投影面上投影叫正投影。
39. 一种投影不能确定物体形状，一般在工程上多采用多种投影。
40. 当直线（或平面）垂直于投影面时，其投影为一点（直线），这种性质叫积聚性。
41. 直线按其对投影面相对位置不一样，可分为一般位置直线、投影面平行线和投影面垂直线三种。
42. 平面按其对投影面 相对位置不一样，可分为一般位置平面、投影面平行面和投影面垂直面三种。
43、角度 尺寸数字一律按水平位置书写。
44. 与一种投影面平行，与其他两个投影面倾斜直线，称为投影面平行线。
45. 与一种投影面垂直，而与其他两个投影面不平行平面，称为投影面垂直面。
46. 与一种投影面平行，一定与其他两个投影面垂直，这样 平面称为投影面 平行面。
47. 空间两直线 相对位置有平行、相交、交叉三种。
48、当任何图线穿过尺寸数字时都必须断开
49、标注球直径符号为S中
50、基本幅面按尺寸大小可分为5种。
51、虚线、细实线和细点划线图线宽度约为粗实线
1/252、对称中心、线和轴线用点划线画出。
53. 立体分为平面体和曲面体两种，其中所有表面均为平面立体称为平面体。
54. 基本体中，包具有曲面 立体称为曲面体。
55. 立体被平面截切所产生 表面交线称为截交线。
56. 立体表面交线基本性质是共有性和封闭性。
57. 两立体相交所产生 表面交线称为相贯线
58. 平面体 截交线为封闭 平面图形。
59. 曲面体 截交线一般为空间曲线或平面曲线和直线。
60. 圆柱被平面截切后产生 截交线形状重要有圆矩形、椭圆三种。
61. 当平面平行于圆柱轴线截切时，截交线 形状是矩形。
62. 回转体相交相贯线形状有圆、椭圆、空间曲线直线四种。
63. 正面，用字母V表达。
64、主视图所在 投影面称为正立投影面，简称正面。
65、俯视图所在投影面称为水平投影面，简称水平面。
66、左视图所在 投影面称为侧立投影面，简称侧面。
67、主视图是由前向后投射所得视图，它反应形体上下和左右方位。
68、俯视图是由上向下投射所得 视图，它反应形体前后和左右方位。
69、左视图是由左向右投射所得 视图，它反应形体上下和前后方位。
70、三视图投影规律是：主视图与俯视图长对正主视图与左视图高平齐，俯视图与左视图宽相等。
71、远离主视图方向为前方，靠近主视图方向为后方。
72、标题栏中文字方向为看图方向。
73、回转体一般只标注轴向和径向尺寸。
74、平面立体一般要标注长、宽、高三个方向 尺寸。
75、无论采用何种比例，图样中所注 尺寸，均为机件实际大小
76基本视图 三等关系”为：长对正，高平齐，宽相等。
77图样中 尺寸以毫米为单位时，不需标注代号或名称。
78按正投影原理画出 图形叫正投影图。
79、直线按其对投影面相对位置不一样，可分为一般位置直线、投影面平行线和投影面垂直线三种。
80、直线按其对投影面相对位置不一样，可分为一般位置直线、投影面平行线和投影面垂直线三种。
81、平面按其对投影面 相对位置不一样，可分为一般位置平面、投影面平行面和投影面垂直面三种。
82、平面按其对投影面相对位置不一样，可分为一般位置平面、投影面平行面和投影面垂直面三种。
83、平行线详细又可分为水平线、正平线和侧平线。
84、平行线详细又可分为水平线、正平线和侧平线。
85、平行线详细又可分为水平线、正平线和侧平线
86、垂直面，详细又可分为铅垂面、正垂面、侧垂面。
87、垂直面，详细又可分为铅垂面、正垂面、侧垂面。
88、垂直面，详细又可分为铅垂面、正垂面、侧垂面
89、平行面，详细又可分为水平面、正平面、侧平面。
90、求作相贯线 基本思绪为求作两相交回转体表面上一系列共有点。
91、当平面垂直于圆柱轴线截切时，截交线 形状是圆
92、当平面倾斜于圆柱轴线截切时，截交线 形状是椭圆。
93、水平面，用字母H表达。
94、侧面，用字母W表达。
95、平行面，详细又可分为水平面、正平面、侧平面
96、平行面，详细又可分为水平面、正平面、侧平面。
97、一张完整零件图应包括下列四项内容：图形、尺寸、技术规定和标题栏
98、图样中 图形只能体现零件 形状，零件 真实大小应以图样上所注 尺寸为根据。
99、正投影 基本性质是实形性、积聚性、类似性。
1、直线在三面投影体系中有三种位置：投影面垂直线、投影面平行线、一般位置线。
101、根据平行 投影面不一样，投影面平行面有三种：水平面、正平面、侧平面
102、根据垂直 投影面不一样，投影面垂直面有三种：铅垂面、正垂面、侧垂面
103、与三个投影面都倾斜平面，称为一般位置平面
104、平面于立体表面相交，可以认为是立体被平面截切，该平面称为截平面。
105、圆柱是由圆柱面和上下底面构成。
106、圆锥表面由圆锥面和底圆构成。
107、两个基本体相交，称为相贯体
108、工程技术人员用于体现设计思想、进行技术交流时所绘制 多种图，一般称为工程图样。
109、绘制圆对称中心线时，其圆相交处应是线段。
110、当圆 直径较小时，中心、线可用细实线替代。
111、尺寸界线与尺寸线垂直，超过尺寸线2〜3mm。
112、尺寸数值可写尺寸线上方或中断处。
113、截交线性质是共有性和封闭性。
114、任何相贯线具有如下基本性质：相贯线是两个基本体表面共有线，也是两相交立体分界线。
115、一般状况下相贯线是空间曲线，特殊状况下相贯线是平面曲线或直线
116、图样上尺寸是零件最终竣工尺寸。
117、按表面 性质不一样，基本体一般分为平面基本体和曲面基本体。
118、投影面垂直线有三种，垂直于H面直线称为铅垂线
119、垂直于V面直线称为正垂线。
120、垂直于W面 直线称为侧垂线。
121、平行于一种投影面，倾斜于此外两个投影面直线，称为投影面平行线。
122、投影面平行线有三种，平行于V面 直线称为正平线
123、平行于W面 直线称为侧平线。
124、平行于一种投影面，垂直于另两个投影面 平面，称为投影面平行面。
125、垂直于一种投影面而与另两个投影面倾斜 平面称为投影面垂直面。
126、 当线段垂直于投影面时，得到投影点，具有积聚性。
127、符号“SR”表达球
128、“。表达倒45度角
129、在图纸上必须用粗实线画出图框。
