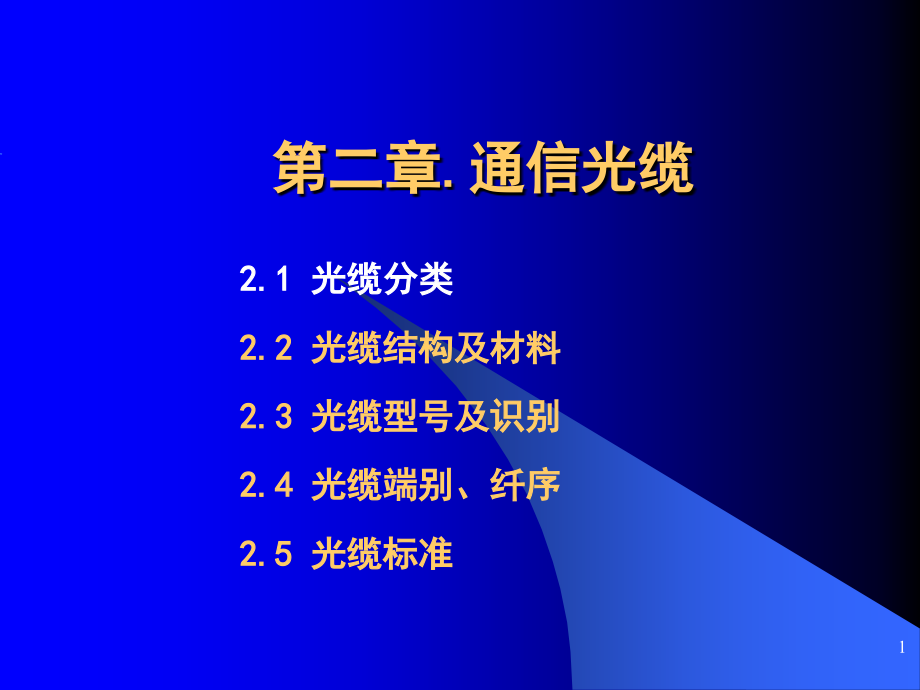

,单击此处编辑母版样式,单击此处编辑幻灯片母版样式,第二层,第三层,第四层,第五层,#,1,第二章,.,通信光缆,2.1,光缆分类,2.2,光缆结构及材料,2.3,光缆型号及识别,2.4,光缆端别、纤序,2.5,光缆标准,2,2.1,光缆分类,光缆是由,光纤、高分子材料、金属塑料复合带及金属加强件,等共同构成的光信息传输介质,。,依,缆芯结构,分：层绞式、骨架、中心管式。,依,敷设方式,：架空、管道、直埋、隧道、水底,依光纤种类：单模,/,多模光缆；,依纤芯数：单芯,/,多芯光缆；,依加强件配置方式：中心、分散、护层加强,依套塑方法：松套、紧套、半松半紧光缆,依护层材料：普通、阻燃、防蚁,/,防鼠光缆,依,网络层次,：长途、市内、接入网光缆,依,使用环境,：室外、室内、特种光缆,3,特种光缆，如：,ADSS,全介质自承式光缆（电力光缆），,OPGW,光纤复合地线光缆，,缠绕光缆；阻燃光缆；水底光缆等。,通信用光缆：,GY,：野外光缆,GR,：软光缆,GJ,：局内光缆,GS,：设备内光缆,GH,：海底光缆,GT,：特种光缆,固定缆线、接地缆线、跳线缆线,4,2.1,光缆分类,2.2,光缆结构及材料,2.3,光缆型号及识别,2.4,光缆端别、纤序,2.5,光缆标准,5,2.2,光缆结构及材料,结构设计考虑因素：,（,1,）侧压力（应力），会导致损耗增加（恰当选择光纤参数：芯径等）；,（,2,）敷设张力会导致断裂（增加加强元件、加强塑料纤维、芳纶等）；,（,3,）中继器的供电方式、传输线路的维护、检测等。,光缆制造过程：,涂覆、套塑集合成缆芯组件，挤外护套成缆。,6,光缆结构：缆芯,+,护层,+,加强元件,1.,缆芯基本结构,含光纤、光纤套管或骨架、加强元件（承受敷,设时张力，增强光缆机械强度。）、填充油膏（防潮）,（,1,）层绞式结构,光纤围绕中心加强件螺旋绞合成缆：,一个松套管就是一个单元，内有多根光纤；先绞合成单元，再挤制松套管，然后绞合成缆。（松套式一管多纤结构得到大量应用）,特点,：,纤芯数量多，易控制余长。,缺点：结构、设备工艺较复杂。,适于直埋、管道、架空。,7,（,2,）骨架式结构,光纤（带）经螺旋绞合放于塑料骨架槽中,（作用类似松套管），阻水带绕包缠绕在骨架上形成封闭的腔体。,槽的横截面为,U,、,V,形等，纵向呈螺旋形或正弦（,SZ,）形；槽的数目为,68,，最多,18,槽，一槽放,510,根光纤，用色谱标志识别纤序。,特点,：纤芯密度大，接续效率高（无需清除油膏）；,缺点：设备复杂，制作难。,适于在接入网、局间中继、,有线电视网中作传输馈线。,8,（,3,）束管式结构,相当于把松套管扩大为整个缆芯，成为一管腔，将光纤集中松放其中，填充油膏。数根、数十根捆扎成束（纤束），多个纤束共可达百根。加强元件移至缆芯外部的护层中。,特点,：结构简单、芯数不宜过多（轻），,缺点：不易控制余长（后缩）,适于架空。,9,（,4,）带状式结构,特点：大容量，满足作为用户光缆的需求，每一单元的接续可一次完成。,10,作用,：进一步保护光纤（防水、防潮；提供足够抗拉、抗压抗弯曲等机械性能）,护层材料,PE,（聚乙烯）,：极高的抗潮、绝缘性能,;,PAP,（铝箔,-,聚乙烯黏结护层）,：防潮、也有一定机械强度（架空、管道）；,PSP,（双面涂塑皱纹钢带）,：防潮、机械性能优越（直埋），防蚀、防鼠咬、防雷。,组成,：,内护套,：,PE,用作缆芯防潮时，为内护套，分为一,/,二次内护。,外护层,：,PE,用作铠装保护层时，为外护层，多为,PE,或,PVC(,聚录乙烯,:,防雨，耐火，抗静电，易成型）材料；,2.,护层,11,常用光缆护层结构（有无铠装）,无铠装光缆,，缆芯外依次为：,PAP,、,PE,皱纹钢带铠装光缆：,PAP,（防潮）、,PE,内护、,PSP,（钢带）、,PE,外护,皱纹钢带铠装防蚁光缆：,PAP,、,PE,内护、,PSP,、,PE,外护，尼龙,细钢丝铠装光缆：,PAP,、,PE,内护、细钢丝铠装,、,PE,外护,单粗钢丝铠装光缆：,铅护套或,PAP,、,PSP,）、,PE,内护、粗,钢丝铠装、,PE,外护,双粗钢丝铠装光缆：,铅护套或,PAP,、,PSP,）、,PE,内护、粗,钢丝铠装、,PE,内护、粗钢丝铠装、,PE,外护,12,3.,加强元件,作用：承受敷设时张力，增加光缆机械强度。,分类：中心加强方式和外周加强方式（分散,/,护层加）。,材料,（,1,）金属：,磷化钢丝、不锈钢丝。,（,2,）非金属：,玻璃钢圆棒,（,FRP,，非金属加强芯，,抗雷电、强电、抗拉稍差点,),芳纶纤维,（适于,ADSS,光缆，非金属光缆，局内光缆用，一,般放置在光缆的内外护套之间）。,13,一般直埋光缆结构,由外到内依次为：,PE,外护、金属护层（钢铠装）、,PE,内护，防水填充料,-,光纤套管、油膏、光纤。,护层：外护、内护,铠装：无或有（钢带,/,钢丝）,复合带：钢塑、铝塑,阻水带：吸水膨胀型,/,憎水型阻水，带状阻水材料。,聚酯绕包带：包扎材料,加强元件：磷化钢丝、钢绞线、玻璃钢圆棒,松套管：,PBT,、,PP,阻水油膏：纤用,/,缆用,填充绳（料）：,HDPE,（高密度聚乙烯绝缘料）,备注：复合带主要用于光,/,电缆的外护层，与护套料粘接在一起构成综合护层，对缆芯起铠装、防潮作用。,14,图,2.1,GYTY53,333,层绞式,钢带纵包,双层钢丝铠装,光缆结构图,缆芯：,光纤、填充绳、纤用缆用油膏、松套管；,护层及加强件：,1,次,PE,外护，双层钢丝铠装，,2,次,PE,内护，铝塑、钢塑复合带，阻水带，绕包带，中心加强件。,15,2.1,光缆分类,2.2,光缆结构及材料,2.3,光缆型号及识别,2.4,光缆端别、纤序,2.5,光缆标准,16,室外光缆,17,室内光缆,18,特殊光缆,19,2.3,光缆型号及识别,光缆形式代号,+,光纤规格代号,1.,光缆形式代号（,5,部分）：,分类,+,加强构件,+,结构特征,+,护套,+,外护层,（,1,）,分类代号,：（,2,）,加强构件,:,GY,：,野,外光缆,无,（默认为金属加强件）,GR,：,软,光缆,F,：,非,金属,GJ,：,局,内光缆,GS,：,设,备内光缆,GH,：,海,底光缆,GT,：,特,种光缆,GM,：,移,动式光缆,20,（,3,）,派生特征,(,结构、材料等,),：,默认为松套层绞结构。,几个结构特征时，用,组合代号,(,各代号自上而下顺序排列,),表示,D,光纤带,无,干式阻水结构,无（,S,）,松套,R,充气式,J,紧套结构,C,自,承,式结构,无,层绞,B,扁,平形状,G,骨架槽,E,椭圆形状,X,中心管式,Z,阻,燃,T,油膏填充式,21,（,4,）,护套代号,：,Y,聚乙烯护套,V,聚氯乙烯,A,铝,-,聚乙烯粘接护套（,简称,A,护套）,S,钢,-,聚乙烯粘接护套,（,S,护套）,W,夹带平行钢丝钢,-,聚乙烯粘接护套（,W,护套）,L,铝护套,G,钢护套,Q,铅护套,22,（,5,）,外护层代号,：,铠装层（方式）,+,外被层（材料）,0,无 无,1 -,纤维层,2,双钢带 聚氯乙烯,3,细圆钢丝,聚乙烯,4,粗圆钢丝,-,5,单钢带皱纹纵包,-,23,2.,光纤规格代号,：,光纤数目代号,+,类别代号,（,1,）光纤数目代号,：用光缆中同类别光纤的实际数字表示。,（,2,）光纤类别代号,：,A:,表示多模；,B:,表示单模,A1a A1b A1c A1d,（芯径不同，渐变折射率）,A2a,（突变折射率）,分类代号,特性,纤芯直径,mm,包层直径,mm,材料,A1a,渐变折射率,50,125,二氧化硅,A1b,渐变折射率,62.5,125,二氧化硅,A1c,渐变折射率,85,125,二氧化硅,A1d,渐变折射率,100,140,二氧化硅,A2a,突变折射率,100,140,二氧化硅,多模光纤,24,B:,表示单模,B1.1(,或,B1),：,非色散位移型；,(G.652,标准,),B1.2,：截止波长位移型；,(G.654,标准,),B2,：色散位移型；,(G.653,标准,),B4,：,非零色散位移型。,(G.655,标准,),分类代号,名称,材料,B1.1(,或,B1,）,非色散位移型,二氧化硅,B1.2,截止波长位移型,二氧化硅,B2,色散位移型,二氧化硅,B4,非零色散位移型,二氧化硅,单模光纤,25,ex1,：,GYTA53-12A1,ex2,：,GYDXTW-144B1,ex3,：,GJFBZY-12B1,ex4,：,GYSTA03-12J50/125(21008)C+5*4*0.9,3.,光缆型号识别：,26,ex1,：,GYA53-12A1,松套层绞结构，金属加强件，铝,-,塑粘接护层，皱纹钢带铠装，聚乙烯外护套；室外用通信光缆；内装,12,根渐变型多模光纤。,ex2,：,GY,DXT,W-144B1,中心管式结构，带状光纤，金属加强件，全填充型，夹带增强聚乙烯护套，室外用通信光缆；内装,144,根常规单模光纤（,G.652,）,.,ex3,：,GJF,BZ,Y-12B1,扁平型结构，非金属加强件，阻燃聚烯烃外护套，室内用通信光缆，内含,12,根常规单模光纤。,27,ex4,：,GY,ST,A03-,12J50/125(21008)C,+5*4*0.9,室外通信光缆，松套填充结构，,A,护套，无铠装聚乙烯外护；,12,根光纤，多模渐变型，内外直径,50/125um,（使用波长,1310nm,，损耗系数,1dB/km,，模式带宽,800MHz*km,）,-2060,摄氏度，,5,根，,4,线组，直径,0.9mm,。,光纤数目、类别、主要尺寸、（,a bb cc,）、温度范围,a,：使用波长；,bb,：损耗系数；,cc,：模式带宽,28,光缆：,.,分类的代号：,GY-,通信用室（野）外光缆,GM-,通信用移动式光缆,GJ-,通信用室（局）内光缆,GS-,通信用设备内光缆,GH-,通信用海底光缆,GT-,通信用特殊光缆,.,加强件的代号,:,加强构件指护套以内或嵌入护套中用于增强光缆抗拉力的构件。,（无符号）,-,金属加强构件,F-,非金属加强构件,.,缆芯和光缆的派生结构特征代号,:,光缆结构特征应表示出缆芯的主要类型和光缆的派生结构。当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下列相应的各代号自上而下的顺序排列。,D-,光纤带结构；,（无符号）,-,光纤松套被覆结构；,J-,光纤紧套被覆结构；,（无符号）,-,层绞结构；,G-,骨架槽结构；,X-,中心管结构；,T-,油膏填充式结构；,（无符号）,-,干式阻水结构；,R-,充气式结构；,C-,自承式结构；,B-,扁平形状；,E-,椭圆形状；,Z-,阻燃。,.,护套代号,Y-,聚乙烯护套,V-,聚氯乙烯护套,U-,聚氨酯护套,A-,铝,-,聚乙烯粘结护套,S-,钢,-,聚乙烯粘结护套,W-,夹带平行钢丝的钢,-,聚乙烯粘结护套,L-,铝护套,G-,钢护套,Q-,铅护套。,.,外护层,光纤光缆型号的命名,29,2.1,光缆分类,2.2,光缆结构及材料,2.3,光缆型号及识别,2.4,光缆端别、纤序,2.5,光缆标准,30,2.4,光缆端别、纤序,一般要求按照端别次序敷设,纤序及组序采用全色谱识别，也可以采用领示色谱识别,具体色谱排列及加标志颜色的部位，一般由生产厂家在光缆产品说明书中规定。,1.,端别,：依领示光纤判断光纤端别。光纤端别分：,A,端,：面对光缆截面，由领示光纤（或导电线、填充线）以,红,-,绿（蓝,-,黄）顺时针为,A,端,B,端,：为逆时针方向。,2.,纤序,：对单芯，指光纤排列次序。,对多芯，指管序及管内纤序。,31,示例：图中为某钢带纵向层绞式光缆的截面图，已知图中每根松套管中,6,根光纤颜色为,蓝橙绿棕灰白,，试判断其端别并排定,30,根光纤的纤序。,判定端别：,排定纤序：,32,判定端别：因领示色管由蓝,-,黄是顺时针，故为光缆的,A,端。,排定纤序：蓝色套管中的,蓝橙绿棕灰白,6,纤对应,16,号纤；紧扣蓝松套管的白松套管中的蓝橙绿棕灰白对应,712,号纤,依次类推直至黄松套管中的白色光纤为第,30,号光纤。,33,光缆选型：,依据要求、用途（中继、海底、用户、局,内等），确定光缆结构、芯数等，主要考虑：,1.,外部环境（室内、室外、海底、特殊）,2.,加强件（金属、非金属）,3.,缆芯和光缆派生结构（光纤带、中心管、阻燃）,4.,护套类型（聚乙烯、铝、钢）,5.,铠装与被护套（钢丝、钢带、聚氯乙烯）,34,参考：光缆参考资料,1,（光缆识别）,35,2.1,光缆分类,2.2,光缆结构及材料,2.3,光缆型号及识别,2.4,光缆端别、纤序,2.5,光缆标准,36,2.5,光缆标准,国际标准：,ITU-T,国际电信联盟（电信标准部门）,G.652,：单模光纤光缆特性,G.653,：色散位移单模光纤光缆特性,G.654,：截止波长位移单模光纤光缆特性,G.655,：非零色散位移单模光纤光缆特性,注：,IEC,：国际电工委员会,ISO,：国际标准化组织,ETSI,：欧洲电信标准协会,ANSI,：美国国家标准协会（北美标准）,标准查询网,国内分国家标准,GB,、行业标准,YB,37,
