西安(湿陷性黄土)地区砖混结构多层住宅设计统一技术措施.docx

编制说明：针对大型住宅小区结构设计时人员众多、施工图设计工期短的情况，为 提高结构设计效率，减少结构设计人员相互之间配合的工作量，统一结构设计中常用构 件的取用标准，特编制以下统一技术措施，为结构设计人员在进行结构计算、构件选取、 配筋、绘图时提供统一参考标准。文中结论是结合实际设计中的一般规律总结归纳得出， 但在具体结构设计中往往情况复杂，仍需具体问题具体分析，特别是文中的直接选取的 内容仅能作为一般情况下参考选用，具体设计仍应以最终计算结果为准。具体项目可参 照本文格式根据实际情况对本措施进行修改。
西安地区砖混结构多层住宅设计统一技术措施
、结构布置原则
1、一般情况下层高不超过3m，层数不超过六层。
2、楼、屋面板板厚取值
结构部位
板厚
结构部位
板厚
厨、卫、阳台、一般卧室
1
对应厨、卫、阳台、一般卧室的屋面板
1
3.9m＜开间＜4.2m卧室
1
3.9m ＜开间＜4.2m屋面板
120
4.2m ＜开间＜4.5m双向板客厅
120
4.2m ＜开间＜4.5m双向板屋面
120
开间4.5m双向板客厅
>130
开间4.5m双向板屋面
130

雨蓬、空调板类悬挑板
（净挑长度宜控制在1.5m之内）
净挑长度 的 1/10
3、一般情况下，四层楼板标高以下外纵墙厚370，其余位置墙体厚240。
4、构造柱布置按《建筑抗震设计规范》（511 - 21 ）第7.3.1条设计，且外纵墙构造柱间距不应 大于3.9m。
5、悬挑梁埋入砌体深度与挑出长度之比，宜为：楼面1.5屋面2.0若为双阳台的中间挑梁，应 按计算结果确定。
、材料类别选用
1、基础：混凝土等级不低于C30 ；
2、构造柱、楼梯：± 0.0以下混凝土等级C30 ;± 0.0以上混凝土等级C20 ;
3、楼面板（带圈梁）：混凝土等级C20;
屋面板（带圈梁）：屋面设有防水、保温层时C20 ；未设时不低于C30 ；
4、砌体：室内地坪（± 0.0）以下砌体用MU10实心粘土砖，M10水泥砂浆砌筑；
室内地坪（± 0.0）以上砌体用MU10KP1粘土砖，四层楼板标高以下M10混合砂浆， 四层楼板标高以上用M7.5混合砂浆砌筑；
注：卫生间、厨房等有防水要求的墙体应采用水泥砂浆砌筑。用于外墙的专用砂浆，还应掺 0.7~0.9Kg/n3的杜拉纤维。

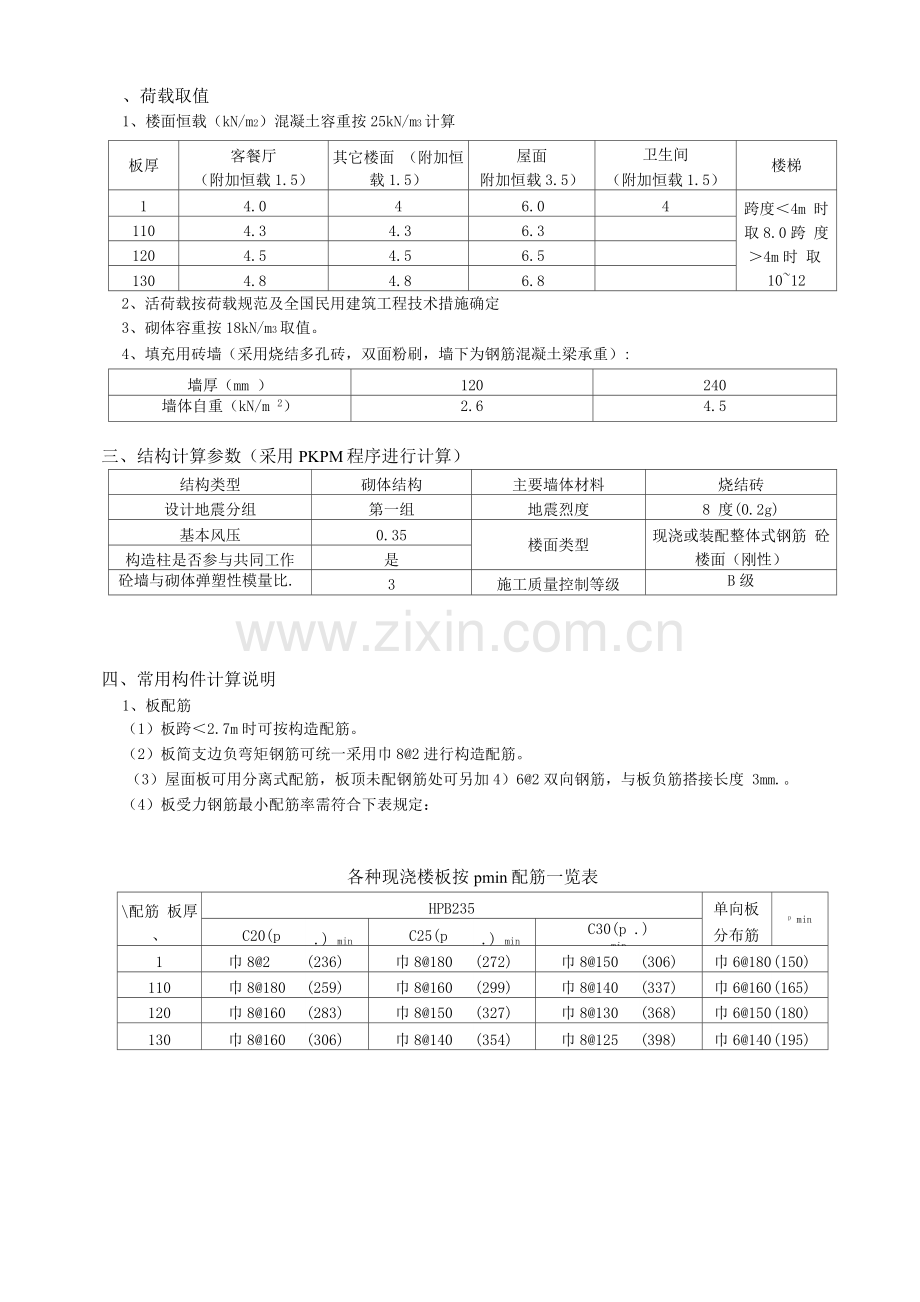

、荷载取值
1、楼面恒载（kN/m2）混凝土容重按25kN/m3计算
板厚
客餐厅
（附加恒载1.5）
其它楼面 （附加恒载1.5）
屋面
附加恒载3.5）
卫生间
（附加恒载1.5）
楼梯
1
4.0
4
6.0
4
跨度＜4m 时取8.0跨 度＞4m时 取10~12
110
4.3
4.3
6.3

120
4.5
4.5
6.5

130
4.8
4.8
6.8

2、活荷载按荷载规范及全国民用建筑工程技术措施确定
3、砌体容重按18kN/m3取值。
4、填充用砖墙（采用烧结多孔砖，双面粉刷，墙下为钢筋混凝土梁承重）:
墙厚（mm ）
120
240
墙体自重（kN/m 2）
2.6
4.5

三、结构计算参数（采用PKPM程序进行计算）
结构类型
砌体结构
主要墙体材料
烧结砖
设计地震分组
第一组
地震烈度
8 度(0.2g)
基本风压
0.35
楼面类型
现浇或装配整体式钢筋 砼楼面（刚性）
构造柱是否参与共同工作
是
砼墙与砌体弹塑性模量比.
3
施工质量控制等级
B级

四、常用构件计算说明
1、板配筋
（1）板跨＜2.7m时可按构造配筋。
（2）板简支边负弯矩钢筋可统一采用巾8@2进行构造配筋。
（3）屋面板可用分离式配筋，板顶未配钢筋处可另加4）6@2双向钢筋，与板负筋搭接长度 3mm.。
（4）板受力钢筋最小配筋率需符合下表规定：
各种现浇楼板按pmin配筋一览表
\配筋 板厚、
HPB235
单向板
分布筋
p min
C20(p
.) min
C25(p
.) min
C30(p .)
min
1
巾8@2
(236)
巾8@180
(272)
巾8@150
(306)
巾6@180
(150)
110
巾8@180
(259)
巾8@160
(299)
巾8@140
(337)
巾6@160
(165)
120
巾8@160
(283)
巾8@150
(327)
巾8@130
(368)
巾6@150
(180)
130
巾8@160
(306)
巾8@140
(354)
巾8@125
(398)
巾6@140
(195)

2、圈梁截面及配筋一般可按下表选用:
结构部位
圈梁截面（bxh）
圈梁配筋
楼面内墙
180x240
4,12
,6@2
降1的卫生间周边
2x240
4,12
,6@2
四层楼面标高以下外纵墙
180x370
6,12
,6@2
其他楼面外墙
180x240
4,12
,6@2
屋面
2x240
4,12
,6@2
注：1）相交圈梁的底标高可不同。
2）檐有檐沟时圈梁需加抗扭筋N2 414。
3）各圈梁应根据实际情况伽墙高、檐与坡屋面相对关系等）调整截面及配筋。

2、普通承重梁截面取值及配筋表
（1）无次梁作用的梁高可按下表选取：（有较大次梁作用时梁高递增）
类型
梁高
跨度＜3m
3
跨度<4.5m
4
周边梁
根据建筑立面需要统一
悬挑梁
一般取净跨的1/4
注：梁宽可按建筑墙体宽度及实际要求确定，但不宜小于150mm。

（2）当采用钢筋HPB335，砼C20时，混凝土简支梁配筋可按下表选用: 各跨度钢筋混凝土简支梁配筋一览表
梁跨（m）
开间（m）
上部
下部
箍筋
<2.4
2.4
2,12
2,12
,6@2
2.5〜3.3
3.3
2,12
2,14
,6@2
3.4〜3.9
3.9
2,12
2,16
,6@2
4.0〜4.5
4.5
2,16
3,16(3,18)
,6@2 ( , 6@150)
注：1）括号内为有次梁作用时的对应值。
2）应根据实际受力大小调整表中配筋值。

（3）楼梯间平台梁240x350,上2©12,下3,16，箍筋,6@150。
3、楼梯配筋表（板厚取楼梯跨度的1 /28砼C25，HRB335，）
跨度L （净）
厚度
板底筋
板面筋
跨度L （净）
厚度
板底筋
板面筋
<21
1
①10@2
①8@2
28 <L< 3080
110
①12@125
①10@150
21<L< 25
1
①10@125
①8@150
3080 <L< 3360
120
①12@125
①10@150
25 <L< 28
1
①12@125
①10@150
3360 <L< 3640
130
①12@125
①10@150
说明：梯板配筋按M=1/10QL 2考虑，面层荷载按1.7kN/m2考虑，活载按2.0kN/m2计，当端部 为纯简支时配筋应适当放大。
