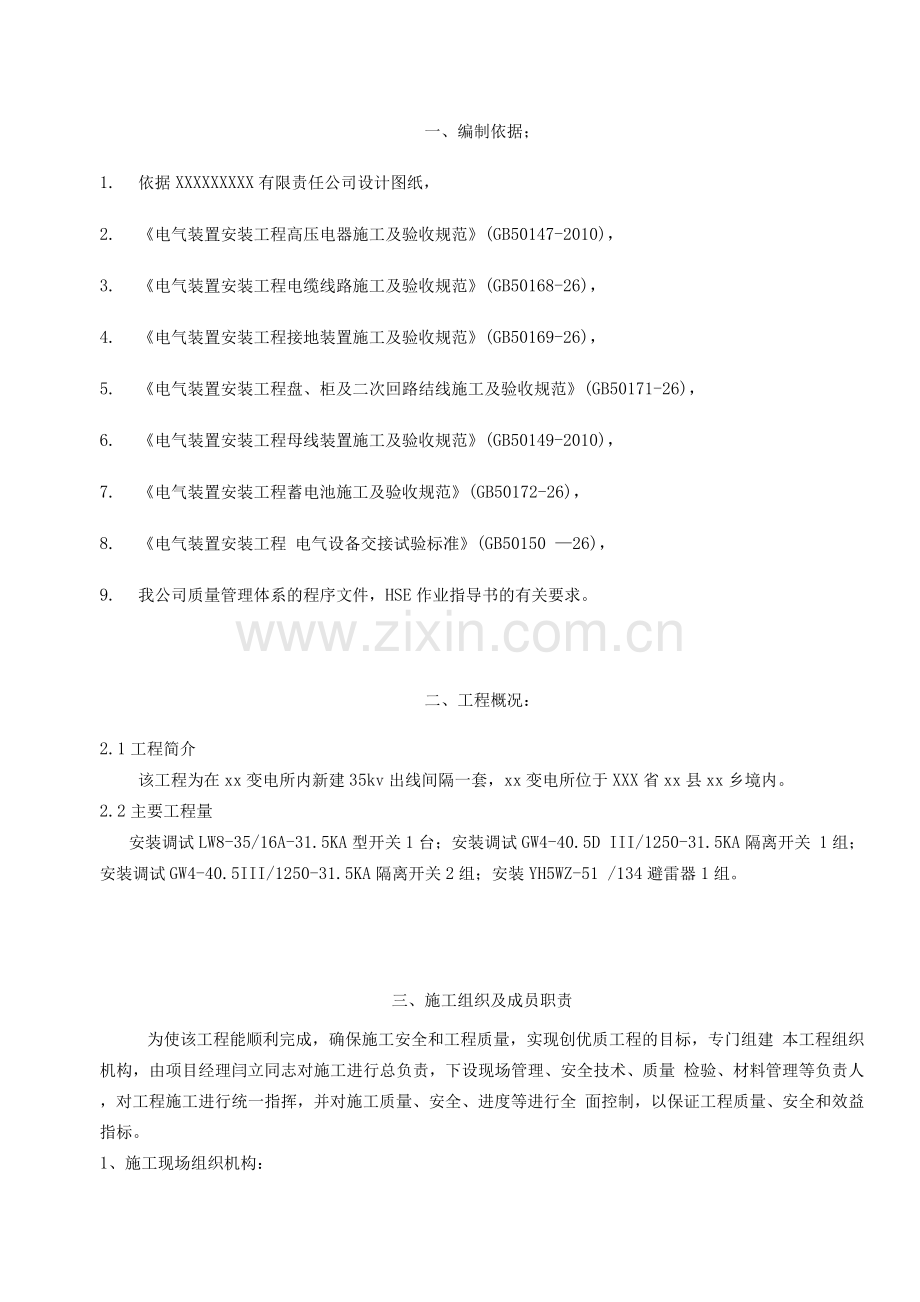

一、编制依据；
1. 依据XXXXXXXXX有限责任公司设计图纸，
2. 《电气装置安装工程高压电器施工及验收规范》(GB50147-2010)，
3. 《电气装置安装工程电缆线路施工及验收规范》(GB50168-26)，
4. 《电气装置安装工程接地装置施工及验收规范》(GB50169-26)，
5. 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》(GB50171-26)，
6. 《电气装置安装工程母线装置施工及验收规范》(GB50149-2010)，
7. 《电气装置安装工程蓄电池施工及验收规范》(GB50172-26)，
8. 《电气装置安装工程 电气设备交接试验标准》(GB50150 —26)，
9. 我公司质量管理体系的程序文件，HSE作业指导书的有关要求。
二、工程概况：
2.1工程简介
该工程为在xx变电所内新建35kv出线间隔一套，xx变电所位于XXX省xx县xx乡境内。
2.2主要工程量
安装调试LW8-35/16A-31.5KA型开关1台；安装调试GW4-40.5D III/1250-31.5KA隔离开关 1组；安装调试GW4-40.5III/1250-31.5KA隔离开关2组；安装YH5WZ-51 /134避雷器1组。
三、施工组织及成员职责
为使该工程能顺利完成，确保施工安全和工程质量，实现创优质工程的目标，专门组建 本工程组织机构，由项目经理闫立同志对施工进行总负责，下设现场管理、安全技术、质量 检验、材料管理等负责人，对工程施工进行统一指挥，并对施工质量、安全、进度等进行全 面控制，以保证工程质量、安全和效益指标。
1、施工现场组织机构：
施工项目经理：
施工现场负责人：
施工现场技术负责人：
施工现场安全员：
施工现场质检员：
施工现场材料员：
施工现场资料员：
施工班组负责人：

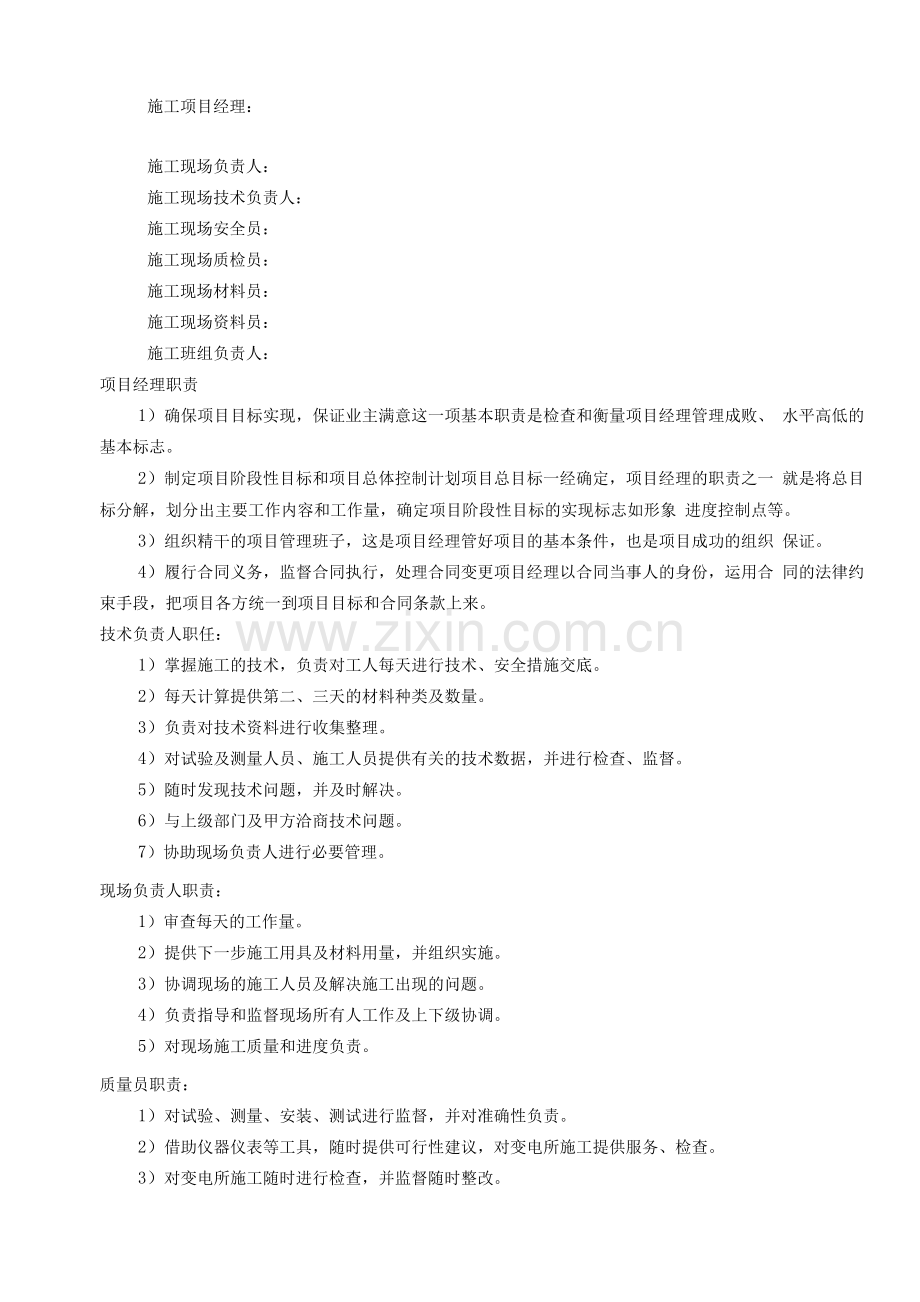

项目经理职责
1）确保项目目标实现，保证业主满意这一项基本职责是检查和衡量项目经理管理成败、 水平高低的基本标志。
2）制定项目阶段性目标和项目总体控制计划项目总目标一经确定，项目经理的职责之一 就是将总目标分解，划分出主要工作内容和工作量，确定项目阶段性目标的实现标志如形象 进度控制点等。
3）组织精干的项目管理班子，这是项目经理管好项目的基本条件，也是项目成功的组织 保证。
4）履行合同义务，监督合同执行，处理合同变更项目经理以合同当事人的身份，运用合 同的法律约束手段，把项目各方统一到项目目标和合同条款上来。
技术负责人职任：
1）掌握施工的技术，负责对工人每天进行技术、安全措施交底。
2）每天计算提供第二、三天的材料种类及数量。
3）负责对技术资料进行收集整理。
4）对试验及测量人员、施工人员提供有关的技术数据，并进行检查、监督。
5）随时发现技术问题，并及时解决。
6）与上级部门及甲方洽商技术问题。
7）协助现场负责人进行必要管理。
现场负责人职责：
1）审查每天的工作量。
2）提供下一步施工用具及材料用量，并组织实施。
3）协调现场的施工人员及解决施工出现的问题。
4）负责指导和监督现场所有人工作及上下级协调。
5）对现场施工质量和进度负责。
质量员职责：
1）对试验、测量、安装、测试进行监督，并对准确性负责。
2）借助仪器仪表等工具，随时提供可行性建议，对变电所施工提供服务、检查。
3）对变电所施工随时进行检查，并监督随时整改。
4）检查员每天对施工质量检查表进行收集整理汇总。
5）负责整理各类实验数据和成果记录。
6）填写分部、分项单位工程评定。
7）协调土建、线路及施工关系，确保每道工序的质量。
8）组织工程施工、解决施工中出现的问题。
9）组织对职工进行评价、奖罚。
材料员职责：
1）保证供应。根据生产作计划，确定班组材料需要量，保质、保量按时供应。
保证计划的完成，使生产正常进行。
2）降低消耗。在保证生产任务，完成各项生产指标，保证安全生产的前提下，加强班组材 料管理，加强班组材料“领、发、管”，开展节约活动，从而降低生产成本，提高班组经济 效益。
3）节约材料。在班组材料管理中，开展废旧利用活动，运用修、配、改、代等办法，节 约材料。同时清仓挖潜，消除积压，加强材料的利用率。
4）管好材料及工机具。把好材料及工机具进出关，防止流失。做好财物相符，并做好 工机具的保养、维护工作。以保证工机具的可靠性。
5）保持库房的清洁并做到材料工具堆放有序，以及不锈蚀、不霉烂变质。保证材料的完 整有效，并同时做好防火防盗。
安全员职责：
1）负责在本班组本工种生产业务范围内贯彻执行《电业安全工作规程》和国家、省、市、 公司关于安全生产的重要政策和有关法规。
2）负责在本班组认真执行电业局、公司、厂对安全工作的有关批示和规定。
3）负责在本班组本工种范围内认真贯彻执行有关的劳动保护条例，组织领取、使用好劳 动保护用品工作。组织好本班组的安全绝缘工机具试验、仪器、仪表检验工作。
4）树立“安全第一，预防为主”的思想，加强自身的安全学习，并经常性地对班 组成 员进行安全思想教育，努力提高本班组人员的安全思想素质，树立全局安全思想。
5）根据生产任务，编制安全防患措施，负责将安全工作贯穿于班组生产任务的计划，布 置、检查、总结、分析、评比中，完成好上级所下达的安全考核指标。
6）组织好班组人员的安全活动，坚持活动制度化。对不重视安全的人员进行帮助教育， 对严惩违反规章制度的进行制止纠正，并汇报上级领导，对安全工作有明显成绩的人员和事 迹应进行表扬和向上级申报表彰。
7）协助和支持现场负责人对现场障碍及不安全情况进行调查，如实反映情况和收集汇报 原始资料，以保障施工顺利。
8）负责组织好施工生活地、工具材料室、生产现场的防火、防爆工作。
施工负责人职责：
1）负责指挥本班的生产和各项工作。
2）认真贯彻施工任务单，按定额组织生产。合理组织班内劳动力，安排施工任务。
3）熟悉施工图纸、国家标准及有关规范，保证质量完成任务。
4）组织好自检和班检，做好相关记录。
5）认真贯彻执行各项规章制度，遵守各种操作规程，抓好劳动纪律。
6）做好班员的考勤和工时记录工作，真实及时填写考勤表。
7）领导并支持其他分工人员工作，督促做好资料、数据整理工作，主持召开班会和研究 解决班内存在问题。
8）督促检查班员完成好设备检查和维护工作，重视文明生产，认真填报各类报表。
9）副班长协助好班长工作，班长不在，副班长负责全面工作，行使班长职权。
资料员职责：
1）收集设计院和厂家图纸资料，分类清点、登记、归档。
2）根据施工需要分类、保管和借用图纸、图书、资料。
3）负责联系、采购和保管工程施工中的有关资料、图书、图纸、杂志等。
4）工程竣工时负责资料的整理、存档和移交工作。
5）负责对电脑、复印机、打印机等的操作、保管和维护工作。
6）完成现场负责人交办的临时工作。
奖罚条例：
1）对职工进行交底、发生一次交底错误，造成工人返工，一次罚技术负责人1元。
2）提供施工所需数据错误造成工人停工，一次罚技术负责人1元。
3）没有及时准备施工用具、用料造成工人停工一次罚现场负责人1元。
4）对施工有误造成严重后果，罚责任人2元。
5）对未按照负责人要求准备材料造成停工罚责任人一次1元，
6）对运砖工操作失误造成摔碎砖一次罚1元。
7）施工班长对自己班组的施工质量负责，对造成返工自己承担部分返工费用，并罚1 元。
8）对有其他违章或违反现场规定的行为，现场负责人有权处罚。
9）对工作表现突出，由项目负责人提出并进行奖励。
2、质量方针和目标：
质量方针:增强质量意识，坚持信誉至上;推行科学管理，提高科技水平;保证产品质量，满足 用户需求。
质量目标:竣工交付使用的工程达到国家标准和规范要求,工程质量合格率达到1%,分项 工程质量优良率达到85%以上。
3、安全指标：
零事故、零伤害、零损失、零承包商安全环保事故。
一4
4
4、经济效益指标
严格控制施工成本，确保工程费用控制在计划指标之内。
5、资源配置
按＜施工作业计划〉执行。
四、施工前培训安排
为保证工程质量、安全和效益指标，本次工程前特请电气专家进行关键点授课，安排三 次集中培训，内容具体，促进工程圆满完成。以下为所列培训内容：
《国家电网公司电力安全工作规程》
《反违章禁令学习手册》
《电气高压设备安装及验收规范》
英卖力10KV变电所施工组织设计，施工图纸，HSE作业指导书，各种应急预案。
通过学习，力求提高参加工程人员业务能力，整体提升员工素质，促使各项作业责任化、 标准化、规范化，对工程保障有力。
五、施工作业计划
1、工程施工进度计划：（见附表）
2、资源配置计划：
2.1本工程拟投入现场施工人力配备及工作内容
人力配置：
施工项目经理：
施工现场负责人：
施工现场技术负责人：
施工现场安全员：
施工现场质检员：
施工现场材料员：
施工现场资料员：
施工班组负责人：
电气安装施工技术工人11人（电气试验工1人，电气安装工4人，电焊工1人），施工配 合普通工5人。
工作内容
A）试验工：负责电气设备性能试验测试、表记校验和二次线的连接；
B）电气安装工：负责电气设备、盘柜、电力变压器、35KV、10KV高压开关柜等主设备的 安装等工作；
C）焊工：负责构架等金具的下料焊接和安装工作;
D）配合普工：承担设备现场搬运、安装就位、杆基组立、电缆敷设等的配合工作。
2.2车辆：
吊车（16吨）1台；皮卡车一辆
2.3本工程拟投入施工仪表仪器、机具配置计划：
序号
名称
型号规格
出厂日期
产地
性能
1
电焊机
ZX7-4B
24.6
北京
完好
2
切割机
J3G-C1-4
26.7
西安
完好
3
台钻
Z4116B
21.5
吴忠
完好
4
绝缘电阻测试仪
DMH2550
23
武汉
完好
5
接地电阻测试仪
4105A
22
日本
完好
6
液压钳
UB-412G
25
日本
完好

六、质量保证措施
中国石油管道通信电力工程总公司是GB/T192-1994-ISO92-1994质量体系被中质协认 证的单位，ISO92已在我公司运行数年。本次工程施工将同样纳入该质量体系的正常运行， 依据GB/T192-1994-ISO92-1994质量体系生产、安装和服务的质量保证模式，建立起质量 保证体系并形成质量体系文件（质量体系文件由质量保证手册、程序文件、支持性文件以及 作业指导书、表格、记录等组成）是实现本次工程质量目标的可靠保证。
1. 确保质量体系正常运行措施
1.1明确目的
公司将投入全力，确保本工程施工按质按期顺利完成，做到道道工序精作，项项工作保 优，加强过程控制，提供满意工程。”公司为确保ISO-92质量体系的正常运行，一切为确 保本工程实现质量目标着想。明确公司各职能部门质量运行责任，根据《质量保证手册》 GB/GDX o G01-1999要素职能分配，明确公司各部门责任，系指对要素控制的执行、监理责任。
1）项目经理
负责质量监督：受公司工程质量部委托，项目质量分部负责内部质量监督和审核，并将 结果向管理处、监理部、公司质量部和项目经理汇报。
负责对工程质量实施监督，按时评定工程质量，督促纠正措施的实施。
2）项目质量负责人
负责编制项目质量计划，制订质检制度。质检负责人要按程序进行检查，对不合格的按 项目部有关程序进行处理。
根据检查结果按制度进行奖罚。
3）质量检查员
执行公司ISO-92质保体系质量方针，检查监督本工程质量。
① 质检人员每次从事检查工作后均应提供检查证据（记录或报告）并确保检查数据的可 靠性。
② 对工程检验中发现的质量问题要按规定进行处理并做好记录。
③ 负责本工程产品的标识和可追溯性的监督工作。
④ 依据监理工程下发的质量评定标准，对工程各标段、专业进行单项、单位、分部、分 项工程的划分和质量检验评定。
⑤ 负责本工程质检的有关资料的整理和填报工作。
⑥ 负责本工程不合格品的鉴别、标识、隔离和记录。
⑦ 协助本工程用户质量回访服务工作。
4）操作人员
操作者按要求认真进行作业，使施工工艺的质量控制标准化、规范化和制度化。
① 对工艺控制的质量现状和质量目标进行对比分析，找出二者之间的质量差距及产生差 距的
原因，采取相应的技术和管理措施以消除这一质量差距，防止其再次发生。
② 协同技术人员熟悉设计文件及相应的技术标准、规范。制定出周密的施工计划。
③ 严格按照施工技术部制出的施工作业指导书施工。
④ 作好工序质量检查的记录，对不合格品应按相关文件进行标识、处理。
2. 质量保证技术措施
2.1认真做施工前的准备，充分领会设计意图，熟悉设计内容,正确按图施工，加强施工图会审，做 好技术交底工作，认真编制重要施工作业的施工方案,保证工程顺利进行。
2.2加强原材料采购和加工的管理，不合格产品杜绝使用，对施工所用材料、半成品必须加强 质量监督和检查防患于未然。
2.3施工前对参加施工人员进行质量标准及规范的培训学习和考核，不合格者严禁上岗；特殊 工种人员必须持证上岗。
2.4严把工序质量关，上一道工序未经验收合格，下道工序不准开工；没有工序交接检查不许 开工，隐蔽工程没有检查和验收，下道工序不准开工。
2.5做好施工作业的各种记录，设备材料的合格证收集和保管，各种实验报告作到准确、及时、 完整，保证竣工资料符合档案管理规定。
3. 治理质量通病措施
3.1对于质量通病，发现分析潜在的不合格原因，确定因果关系，找出主要原因，制定预防措 施，并正确实施，确保其有效性。
3.2积极有效地开展QC小组活动，依靠QC小组活动对施工过程中容易出现的质量通病进行 攻关和改进，以提高工程的整体质量水平。
3.3运用统计技术，通过收集、分析质量通病的数据和信息，达到控制和优化施工过程的目的， 从而促进质量体系的有效运行。
3.4开展质量教育，提高人员素质，增强施工人员的质量意识。
4. 质量控制要素
4.1人员控制
组织技术人员学习掌握电气工程的有关标准及有关文件。
组织参战职工进行技术培训，要求各部门人员技术过关、素质过关。
对职工进行思想教育，以饱满的精神状态进行工程建设。
4.2材料的控制
对业主供应的材料、设备除监理组织质量检验外，材料员在领取材料时，还要进行认真 检查。领取材料检查应符合下列标准：各种附件是否齐全
采购员按合同要求自购物资时要严格执行公司《采购控制程序》文件，严把自购物资质 量关。
材料的运输、装卸、保管严格执行公司《产品搬运、储运、包装、控制程序》文件。
4.3施工机械的控制
施工机械专人管理使用，定期维护施工机械，保证施工机械始终保持良好状态。
严禁非机械操作员做施工机械、设备，杜绝因施工机械设备问题造成施工质量的现象发生。
建立完好的机械设备使用制度，奖罚分明，确保工程顺利完工。
4.4工序及方法的控制
工程技术部组织技术人员熟悉设计文件及相应的技术标准、规范。制定周密的施工计划， 控制工序质量。
确定施工的关键工序和难点工序，根据各个工序的特点，组织有相应施工经验的人员完 成任务。
对本工程施工的难点问题，工程技术部负责编制施工作业制导书，施工人员按施工作业 指导书施工。
各工序作业人员严格执行相应技术标准，规范或作业指导书，并按照质量记录控制程序 认真填写质量记录。
对施工难点编制施工指导书时要固定考虑，选择最好的方案。
质检人员对各工序做好质量检查工作，在施工过程中各施工分队要认真自查，并做好记 录，对不合格品应按相关程序文件进行标识、处理。
各施工机组机组长负责控制各工序施工人员状态，当人员状态不满足生产工序需要时， 应立即申请撤换或提出对人员进行培训。
4.5环境的质量控制
根据不同的环境制定不同的施工方法，消除环境对质量的不利因素。
根据环境不同，做好成品保护工作防止因环境对成品的质量造成损坏。
5. 质量监督与检查
5.1质量监督检查网络图:
公司质量安全环保部
公司质量监督站
项目部QHSE部
施工机组
施工班组
5.2质量监督
公司安全质量环保部或质量监督站负责内部质量审核，将审核结果向公司和项目部经理 汇报。
项目部QHSE负责对工程质量实施监督按时评定工程质量,督促检查纠正措施的实施。
5.3质量检查
项目部QHSE部编制项目质检计划，制定质检制度、专职质检员计划，定期不定期对各 施工点进行检查，并按制度进行奖罚。
按工序进行自检、互检，每段工程量完工都要有监理签字确认。
专职质检员要根据《项目质检计划》按程序进行检查，对不合格品按公司有关程序进行 处理。
质检员每月底向项目部提交本月质检报告，对施工质量状态做出报告，并对施工中影响 质量的因素制定防范措施。
质检员严格按施工规范、施工图设计及检验标准进行自检和互检。
《项目质检计划》根据施工实际情况具体编制。
七、安全保证措施
安全保证体系图
项目经理：
间接空冷说明

现场负责人：

施工现场质检员:
施工现场安全员：施工现场资料员：
为保证施工安全，提高经济效益。在工程施工中，严格依据安全管理规程，实施全面安 全管理制度和安全保证措施。设立大队级安全员，小队级安全员及班组安全员，实行各级人 员生产责任制，明确各级人员安全责任，严抓制度落实，责任落实。实施“四定”管理（即 质量、安全、工期、定额）全员承担安全生产责任，人人负责。坚持劳保上岗，坚持特殊工 种人员持证上岗。在施工前，组织所有施工人员进行安全操作规程考试，考试合格后方能上 岗，施工期间，各班组安全员在每天开工前先向班组成员讲安全，强调安全。在收工后，进 行安全检查，总结安全，人人互相监督，力争使每位施工人员都能在思想上树立“安全第一” 的观念，另外班组安全员每周还应组织本班成员进行四小时的安全活动。在施工时小队安全 员和班组安全员，应时刻提醒自己的施工人员注意安全，随时检查施工现场安全设施，安全 操作，查处违章活动。
1、安全管理方针：安全第一、预防为主，综合治理。
2、安全目标：百万工时死亡率〈0.02接害人员千人职业病发病率＜0.03。
3、安全技术措施：
（1）特殊工种人员必须持证上岗；
（2）所有施工人员进入施工现场必须劳保上岗；
（3）经常检查施工机具、吊具、安全用具的性能，发现问题及时更换和维修，确保安 全性能良好；
（4）吊装运设备时要有专人指挥，与吊装运设备工作无关人员严禁进入施工现场；
（5）高空作业要系好安全带，必须有专人监护；
（6）施工时不得占用安全通道；
（7）氧气瓶、乙炔瓶距离保持在5米以上，离动火点保持10米以上；
（8）带电设备或检测设备应悬挂警示牌，高压试验区应设有安全隔离带或警示标志， 严禁非作业人员进入工作现场；
（9）电工作业应严格执行《电业安全操作规程》，严禁违章指挥、违章作业。
4、安全管理措施：
（1）落实安全责任、实施责任管理，工程施工项目承担控制、管理施工进度、成本、 质量、安全等目标责任，因此，必须同时承担进行安全管理、实现安全施工的责任。
（2）进行安全教育与培训，增强人的安全生产意识，提高安全生产知识，有效防止人
的不安全行为，减少失误。
（3）进行普遍检查、专业检查和季节性检查，采用多种形式的检查形式，以发现不安 全行为和不安全状态，消除事故隐患，防止事故伤害。
（4）坚持工程施工标准化，按科学的作业标准规范人的行为，有利于控制人的不安全 行为，减少失误。
（5）工程施工生产技术与安全技术的统一，生产技术工作是通过生产工艺过程、规范 工艺操作等，发挥技术的作用，保证工程施工的顺利进行，生产技术与安全技术的统一，体 现了安全生产责任制的落实、具体的落实“管生产同时管安全”的管理原则。
5、为有效将工程施工因素的状态控制好，实施安全管理过程中，必须处理好五种关系， 坚持六项基本管理原则：
（1）正确处理的五种关系：安全与危险并存；安全与生产的统一；安全与质量的包涵； 安全与速度互保；安全与效益的兼顾。
（2）坚持安全管理六项基本原则：管生产同时管安全；坚持安全管理的目的性；必须贯 彻预防为主的方针；坚持“四全”（全员、全过程、全方位、全天候）动态管理；安全管理重 在控制；在管理中发展、提高。
6、坚持安全检查制度，落实安全检查内容。
（1）工程施工项目的安全检查以自检形式为主，是对工程施工的全过程、各个方位进行 全面的安全状况检查。检查的重点以劳动条件、生产设备、现场管理以及施工人员的行为为 主，发现危及人的安全因素时，必须果断的消除。
（2）进行以下以检查内容为主的安全管理：安全施工是否提到议事日程上，各级安全责 任人是否坚持“五同时”；安全教育是否落实，是否到位；工程技术、安全技术是否结合为 统一体；作业标准化的实施情况；安全措施控制是否有力，是否到位，有那些消除管理差的 措施；事故处理是否符合规则，是否坚持“三不放过”的原则。
八、设备进场验收规范
（一）电气装置安装工程高压电器设备进场验收规范
本规范是从现行国家标准（GBJ 147-201）《电气装置安装工程高压电器施工及验收规范》 和（GBJ 148 —2010 ）《电力变压器、油浸电抗器、互感器施工及验收规范》中摘录，其目的是 增加了变电所安装工程的辅助材料的验收规范。
第一章总则
第条为保证高压电器的施工安装质量，促进安装技术的进步，确保设备安全运行， 制订本规范。
第条本规范适用于交流5kV及以下、六氟化硫断路器、隔离开关、负荷开关、 高压熔断器、电抗器、避雷器及电容器安装工程的施工及验收。
第条采用的设备及器材均应符合国家现行技术标准的规定，并应有合格证件。设
备应有铭牌。
第条设备及器材到达现场后，应及时作下列验收检查：
1、包装及密封应良好。
2、开箱检查清点，规格应符合设计要求，附件、备件应齐全。
3、产品的技术文件应齐全。
4、按本规范要求作外观检查。
第二章六氟化硫断路器
第条本章适用于3〜5kV支柱式和罐式的六氟化硫断路器。
第条六氟化硫断路器在运输和装卸过程中，不得倒置、碰撞或受到剧烈振动；制 造厂有特殊规定标记的，应按制造厂的规定装运。
第条六氟化硫断路器到达现场后的检查应符合下列要求：
1、开箱前检查包装应无残损。
2、设备的零件、备件及专用工器具应齐全、无锈蚀和损伤变形。
3、绝缘件应无变形、受潮、裂纹和剥落。
4、瓷件表面应光滑、无裂纹和缺损，铸件应无砂眼。
5、充有六氟化硫等气体的部件，其压力值应符合产品的技术规定。
6、出厂证件及技术资料应齐全。
第条 六氟化硫断路器到达现场后的保管应符合下列要求：
1、设备应按原包装放置于平整、无积水、无腐蚀性气体的场地，并按编号分组保管; 在室外应垫上枕木并加盖篷布遮盖。
2、充有六氟化硫等气体的灭弧室和罐体及绝缘支柱，应定期检查其预充压力值，并 做好记录；有异常时应及时采取措施。
3、绝缘部件、专用材料、专用小型工器具及备品、备件等应置于干燥的室内保管。
4、瓷件应妥善安置，不得倾倒、互相碰撞或遭受外界的危害。
第三章断路器的操动机构
第条本章适用于与额定电压为3〜5kV断路器配合使用的气动机构、液压机构、 电磁机构和弹簧机构。
第条操动机构在运输和装卸过程中，不得倒置、碰撞或受到剧烈的震动。
第条操动机构运到现场后的检查，应符合下列要求：
1、操动机构的所有零部件、附件及备件应齐全。
2、操动机构的零部件、附件应无锈蚀、受损及受潮等现象。
3、充油、充气部件应无渗漏。
第条操动机构运到现场后的保管，应符合下列要求：
1、操动机构应按其用途置于室内或室外保管。
2、空气压缩机、阀门等应置于室内保管。
3、控制箱或机构箱应妥善保管，不得受潮。
4、保管时，应对操动机构的金属转动摩擦部件进行检查，并采取防锈措施。
第四章隔离开关及高压熔断器
第条本章适用于额定电压为3〜5kV的隔离开关、负荷开关及高压熔断器。
第条隔离开关、负荷开关及高压熔断器运到现场后的检查，应符合下列要求：
1、所有的部件、附件、备件应齐全，无损伤变形及锈蚀。
2、瓷件应无裂纹及破损。
第条隔离开关、负荷开关及高压熔断器运到现场后的保管，应符合下列要求：
1、设备应按其不同保管要求置于室内或室外平整、无积水的场地。
2、设备及瓷件应安置稳妥，不得倾倒损坏；触头及操动机构的金属传动部件应有防 锈措施。
第五章避雷器
第条本章适用于额定电压5kV及以下的普通阀式、磁吹阀式避雷器和金属氧化 物避雷器及排气式避雷器。
第条避雷器不得任意拆开、破坏密封和损坏元件。
第条避雷器在运输存放过程中应立放，不得倒置和碰撞。
第条避雷器安装前，应进行下列检查：
1、瓷件应无裂纹、破损，瓷套与铁法兰间的粘合应牢固，法兰泄水孔应通畅。
2、磁吹阀式避雷器的防爆片应无损坏和裂纹。
3、组合单元应经试验合格，底座和拉紧绝缘子绝缘应良好。
4、运输时用以保护金属氧化物避雷器防爆片的上下盖子应取下，防爆片应完整无损。
5、金属氧化物避雷器的安全装置应完整无损。
(三) 电气装置安装工程电力电缆验收规范(GB50168-92)
第一章总则
第条本规范适用于5kV及以下电力电缆、控制电缆安装工程的施工及验收。
第条电缆及其附件的运输、保管，应符合本规范要求。当产品有特殊要求时，并 应符合产品的要求。
第1.1.涤 电缆及其附件在安装前的保管，其保管期限应为一年及以下。当需长期保管 时，应符合设备保管的专门规定。
第条采用的电缆及附件，均应符合国家现行技术标准的规定，并应有合格证件。 设备应有铭牌。
第二章电缆运输与保管
第条在运输装卸过程中，不应使电缆及电缆盘受到损伤。严禁将电缆盘直接由车 上推下。电缆盘不应平放运输、平放贮存。
第条运输或滚动电缆盘前，必须保证电缆盘牢固，电缆绕紧。充油电缆至压力油
13
箱间的油管应固定，不得损伤。压力油箱应牢固，压力指示应符合要求。
滚动时必须顺着电缆盘上的箭头指示或电缆的缠紧方向。
第条电缆及其附件到达现场后，应按下列要求及时进行检查：
1、产品的技术文件应齐全。
2、电缆型号、规格、长度应符合订货要求，附件应齐全；电缆外观不应受损。
3、电缆封端应严密。当外观检查有怀疑时，应进行受潮判断或试验。
4、充油电缆的压力油箱、油管、阀门和压力表应符合要求且完好无损。
（四）电气装置盘、柜施工及验收规范GB50171 —92）
第一章总则
第条为保证盘、柜装置安装工程的施工质量，促进工程施工技术水平的提高，确 保盘、柜装置及二次回路安全运行，制订本规范。
第条本规范适用于各类配电盘、保护盘、控制盘、屏、台、箱和成套柜安装工程 的施工及验收。
第1.1.涤盘、柜等在搬运和安装时应采取防震、防潮、防止框架变形和漆面受损等安 全措施，必要时可将装置性设备和易损元件拆下单独包装运输。当产品有特殊要求时，尚应 符合产品技术文件的规定。
第条盘、柜应存放在室内或能避雨、雪、风、沙的干燥场所。对有特殊保管要求 的装置性设备和电气元件，应按规定保管。
第1.1.涤 采用的设备和器材，必须是符合国家现行技术标准的合格产品，并有合格证 件。设备应有铭牌。
第条设备和器材到达现场后，应在规定期限内作验收检查，并应符合下列要求：
1、包装及密封良好。
2、开箱检查型号、规格符合设计要求，设备无损伤，附件、备件齐全。
3、产品的技术文件齐全。
4、按本规范要求外观检查合格。
（五）电力设备辅助材料的现场验收
一、设备线夹
设备线夹在安装前应检查
1）、设备线夹到货的型号、规格必须与现场需要的型号、规格一致；
2）、设备线夹整体完整，无裂纹，铜铝过渡无脱落；
3）、设备线夹所配螺丝规格符合线夹型号；
4）、严禁对设备线夹冷加工弯曲角度。
二、电力电缆终端头
电力电缆终端头在安装前应检查
1）、电缆终端头的规格、型号以及电压值必须与所使用的电缆相符合；
一，一14
14
2）、包装及密封良好。
3）、开箱检查型号、规格符合设计要求，无损伤，附件、备件齐全。4）、产品的技 术说明及附图齐全。
4）、采用的器材，必须是符合国家现行技术标准的合格产品，并有合格证件。
三、绝缘子与穿墙套管
绝缘子与穿墙套管在安装前应检查
1）、绝缘子与穿墙套管的规格、型号应与现场实际一致；
2）、瓷件、发兰应完整无裂纹，胶合处填料完整，结合牢固；
3）、按现行国家标准《电气装置安装工程电气设备交接试验标准》的规定试验合格。
四、端子箱在安装前应检查
1）、端子箱的规格、型号应与现场实际所需一致；
2）、端子箱的外包装完好；
3）、端子箱的漆面无脱落和划痕；
4）、端子箱的漆色与现场要求一致；
5）、端子箱的配置与实际要求相符。
五、放电计数器
避雷器放电计数器在安装前应检查
1）、外包装完好；2）、玻璃壳完整无损；3）、指针无卡涩。
九、安装规范
1.适用范围
2.引用标准
GB50254-58-96
GB50168-26
GB50171-1992
GB50169-26
GB50150-26
电气装置安装工程施工及验收规范
电气装置安装工程电缆线路施工及验收规范
电气装置安装工程盘、柜及二次回路结线施工及验收规范
电气装置安装工程接地装置施工及验收规范 电气设备交接试验标准
电气装置安装工程高压电器施工及验收规范
本施工规范适用于35KV-110KV变电所的工程施工、工程改造等作业。
GB50147-2010
3. 施工准备
本规范根据《电器装置安装工程施工及验收规范》编制而成，结合我公司多年以来的 电气施工经验，从施工标准化、程序化、人性化等方面考虑，对变电所的工程施工作以具体 要求，用于指导生产。
3.1施工现场的准备：
A施工过程应做到文明施工
B资料准备
（1）施工前，应作好开工资料的准备，资料应与工程施工同步进行。
（2）开工前应具备如下资料：开工报告、（开工报告审批表）、图纸会审记录、设计技术 交底记录、工程技术交底记录、（施工机具报验表）、（施工管理资质验证材料）、施工组织设 计、HSE作业指导书。
施工现场应根据场地大小、位置等因素合理布局，以方便施工、保证安全生产。施工现 场应设置材料棚、大料存放区、会议室、住宿区等，并在各区域设置明显的标识。
A材料区域的布置
材料存放区应搭设料棚。用于小料、电料及施工机具的存放。
B大料存放
在变电所安装工程中，线材、钢材、高压开关柜、刀闸、开关等设备进场后不能立即 安装，应存放在固定地点，便于吊装和管理
C 住宿区域
根据施工环境的差异，在施工现场应布置帐篷等住宿设施，由于帐篷内空间小、人员 多，环境复杂，应按要求布置
4. 工程施工
4.1电气设备安装
一、六氟化硫断路器
（1）六氟化硫断路器到达现场应检查包装应无残损；设备的零件，备件及专用工器具应齐全， 无锈蚀和损伤变形；绝缘件应无变形，受潮，裂纹和剥落；瓷件表面应光滑，无裂纹和缺损， 铸件应无砂眼；其压力值应符合产品的技术规定，出厂证件及技术资料应齐全。
（2）设备应按原包装放置于平整，无积水，无腐蚀性气体的场地，并按编号分组保管；在室 外应垫上枕木并加盖蓬布遮盖。
（3）充有六氟化硫气体的灭弧室的罐体及绝缘支柱，应定期检查其预充压力值，并做好记录; 有异常时应及时采取措施。
（4）绝缘部件、专用材料，专用小型工器具及备件等应置于干燥的室内保管；瓷件应妥善安 置，不得倾倒，互相碰撞或遭受外界的危害。
（5）六氟化硫断路器的安装与调整
① 安装前应检查基础的中心距离及高度的误差不应大于10mm ；预留空或预埋铁板中心线 的误差不应大于10mm ；预埋螺栓中心线的误差不应大于2mm。
② 检查断路器零部件应齐全，清洁，完好；灭弧室或罐体和绝缘支柱内预充的六氟化硫气 体的压力值和六氟化硫气体的含水量应符合产品技术要求。
③ 检查均压电容，合闸电阻值应符合制造厂的规定。
④ 检查绝缘部件表面应无裂缝，无剥落或破损，绝缘应良好，绝缘拉杆端部连接部件应牢 固可靠；瓷套表面应光滑无裂纹，缺损，外观检查有疑问时探伤检验；瓷套与法兰的接合面 粘合应牢固，法兰结合面应平整，无外伤和铸造砂眼。
~~⑤传动机构零件应齐全，轴承光滑无刺，铸件无裂纹或焊接不良。
⑥ 检查密度继电器和压力表应符合产品要求。
⑦ 六氟化硫断路器的安装，应在无风沙，无雨雪的天气下进行；灭弧室检查组装时，空气 相对温度应小于80%，并采取防尘，防潮措施。
（6）六氟化硫断路器的组装：
① 按制造厂的部件编号和规定顺序进行组装，不可混装。
② 断路器的固定应牢固可靠，支架或底架与基础的垫片不宜超过三片，其总厚度不应大于 10mm ；各片间应焊接牢固。
③ 同相各支柱瓷套的法兰面宜在同一水平面上，各支柱中心线间距离的误差不应大于 5mm，相间中心距离的误差不应大于5mm。
④ 设备接线端子的接触表面应平整，清洁，无氧化膜，并涂以薄层电力复合脂；镀银部分 不得挫磨，载流部分的可挠连接不得有折损，表面凹陷及锈蚀。
⑤ 六氟化硫断路器调整或的各项动作参数，应符合产品的技术要求。
（7）联合动作前，断路器内必须充有额定压力的六氟化硫气体，泄漏率和含水量应符合产品 规定；
（8）断路器位置指示器动作正确可靠，其分、合位置应符合断路器的实际分、合状态。
二、盘柜安装
（1）检查基础型钢顶部宜高出抹平地面10mm ；手车式成套柜按制造厂技术要求执行。基础 型钢应有明显的可靠接地。
（2）检查盘、柜的型号和规格必须符合设计要求，并且应有产品出厂质量证明书。
（3）检查盘、柜及盘、柜内设备与各构件间连接应牢固。主控制盘，继电器保护盘和自动装 置盘等不宜与基础型钢焊死，应采用螺栓连接。
四、构架组立
（1）钢圈连接的钢筋混凝土电杆宜采用电弧焊接，且符合下列规定：
① 焊接前，钢圈焊上的油脂，铁锈泥物应清除干净。
② 钢圈应对齐找正，中间留2至5毫米的焊缝隙。当钢圈有偏心时，其错不应大于2 毫米。
③ 焊宜先点焊3至4处，然后对称交叉施焊。点焊所用焊条牌号应与正式焊接用的焊条 相同。
④ 当钢圈厚度大于6毫米时，应采用V型坡多层焊接。多层焊缝的接头应错开，收时 应将熔池填满。焊缝中严禁填塞焊条或其它金属。
⑤ 焊缝表面称平滑的细鳞与金属基本平缓连接，无折皱、间断、漏焊及未焊满的陷槽，且 不应超过周围的10%。
（2）电杆的钢圈焊接后应将表面铁锈和焊缝的焊渣及氧化层除净，并进行防腐处理。
（3）金属构件及螺栓表面不应有裂纹、砂眼，锌皮剥落及锈蚀等现象。
（4）构件组装配合应良好，安装前应进行外观检查，且安装符合下列规定。
① 表面光滑，无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
② 镀锌良好，无锌皮剥落，腐蚀现象。
（5）以螺栓连接的构件应符合下列规定：
① 螺杆应与构件面垂直，螺头平面与构件间不应有间隙。
② 螺栓紧好后，螺杆丝扣露出的长度，单螺母不应少于两个螺距；双螺母可与螺栓持平。
③ 当必须加垫圈时，每端垫圈不应超过2个。
（6）构架安装应平正，安装偏差应符合有关规定。
三、隔离开关
（1）隔离开关安装时的检查，应符合下列要求：
① 接线端子载流部分应清洁，且接触良好。触头镀银层无脱落
② 绝缘子表面应清洁，无裂纹、无破损、焊接残留斑点等缺陷，瓷铁粘合应牢固。
③ 隔离开关的底座转动部分应灵活，并应涂以适合当地气候润滑脂。
④ 操动机构的零部件应齐全，所有固定连接部件应坚固，转动部分应涂
