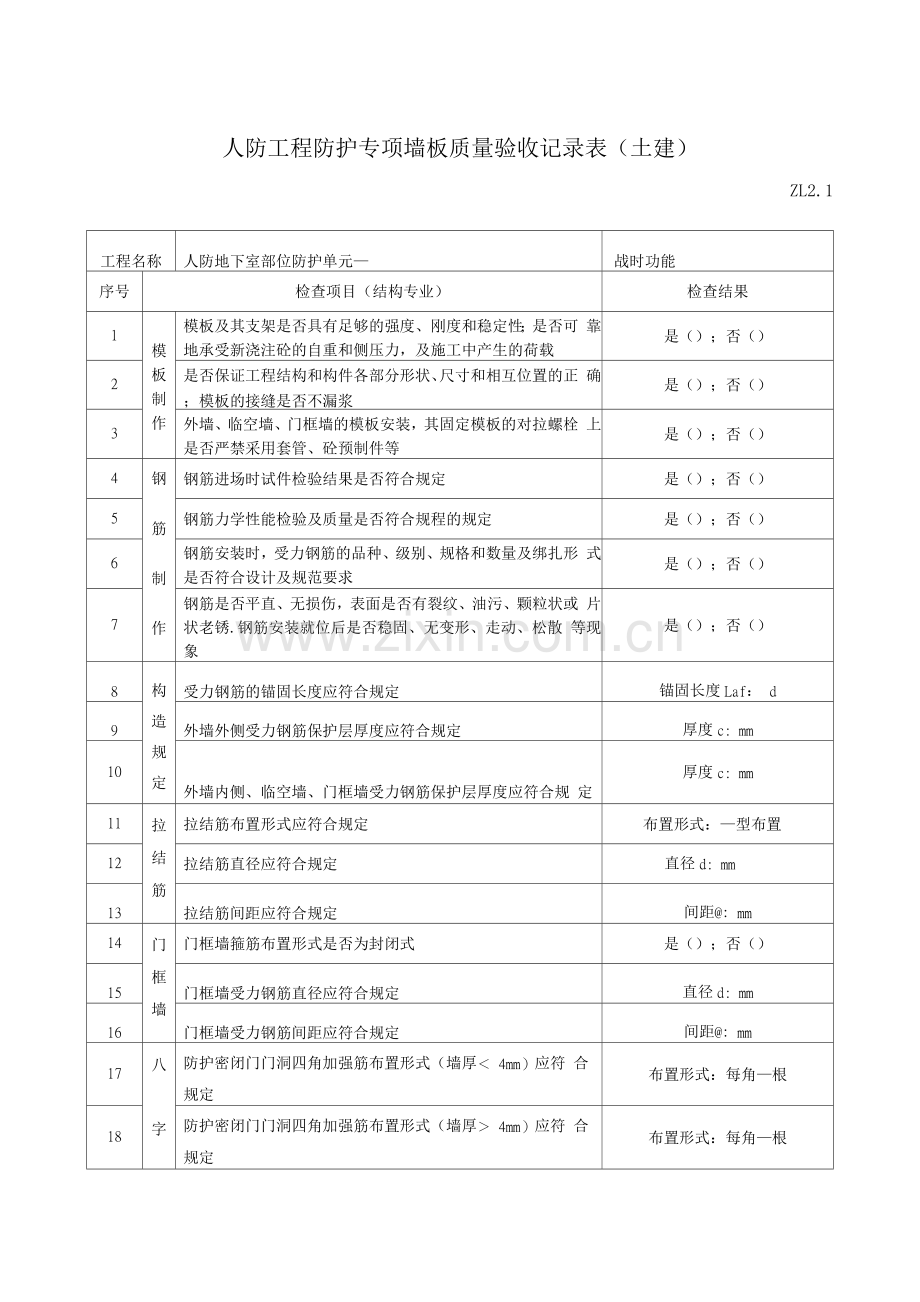

人防工程防护专项墙板质量验收记录表（土建）
ZL2.1
工程名称
人防地下室部位防护单元—
战时功能
序号
检查项目（结构专业）
检查结果
1
模 板 制 作
模板及其支架是否具有足够的强度、刚度和稳定性；是否可 靠地承受新浇注砼的自重和侧压力，及施工中产生的荷载
是（）；否（）
2
是否保证工程结构和构件各部分形状、尺寸和相互位置的正 确；模板的接缝是否不漏浆
是（）；否（）
3
外墙、临空墙、门框墙的模板安装，其固定模板的对拉螺栓 上是否严禁采用套管、砼预制件等
是（）；否（）
4
钢
筋
制
作
钢筋进场时试件检验结果是否符合规定
是（）；否（）
5
钢筋力学性能检验及质量是否符合规程的规定
是（）；否（）
6
钢筋安装时，受力钢筋的品种、级别、规格和数量及绑扎形 式是否符合设计及规范要求
是（）；否（）
7
钢筋是否平直、无损伤，表面是否有裂纹、油污、颗粒状或 片状老锈.钢筋安装就位后是否稳固、无变形、走动、松散 等现象
是（）；否（）
8
构 造 规 定
受力钢筋的锚固长度应符合规定
锚固长度Laf： d
9
外墙外侧受力钢筋保护层厚度应符合规定
厚度c: mm
10
外墙内侧、临空墙、门框墙受力钢筋保护层厚度应符合规 定
厚度c: mm
11
拉
结
筋
拉结筋布置形式应符合规定
布置形式：—型布置
12
拉结筋直径应符合规定
直径d: mm
13
拉结筋间距应符合规定
间距@: mm
14
门
框
墙
门框墙箍筋布置形式是否为封闭式
是（）；否（）
15
门框墙受力钢筋直径应符合规定
直径d: mm
16
门框墙受力钢筋间距应符合规定
间距@: mm
17
八
字
防护密闭门门洞四角加强筋布置形式（墙厚＜ 4mm）应符 合规定
布置形式：每角—根
18
防护密闭门门洞四角加强筋布置形式（墙厚＞ 4mm）应符 合规定
布置形式：每角—根

19

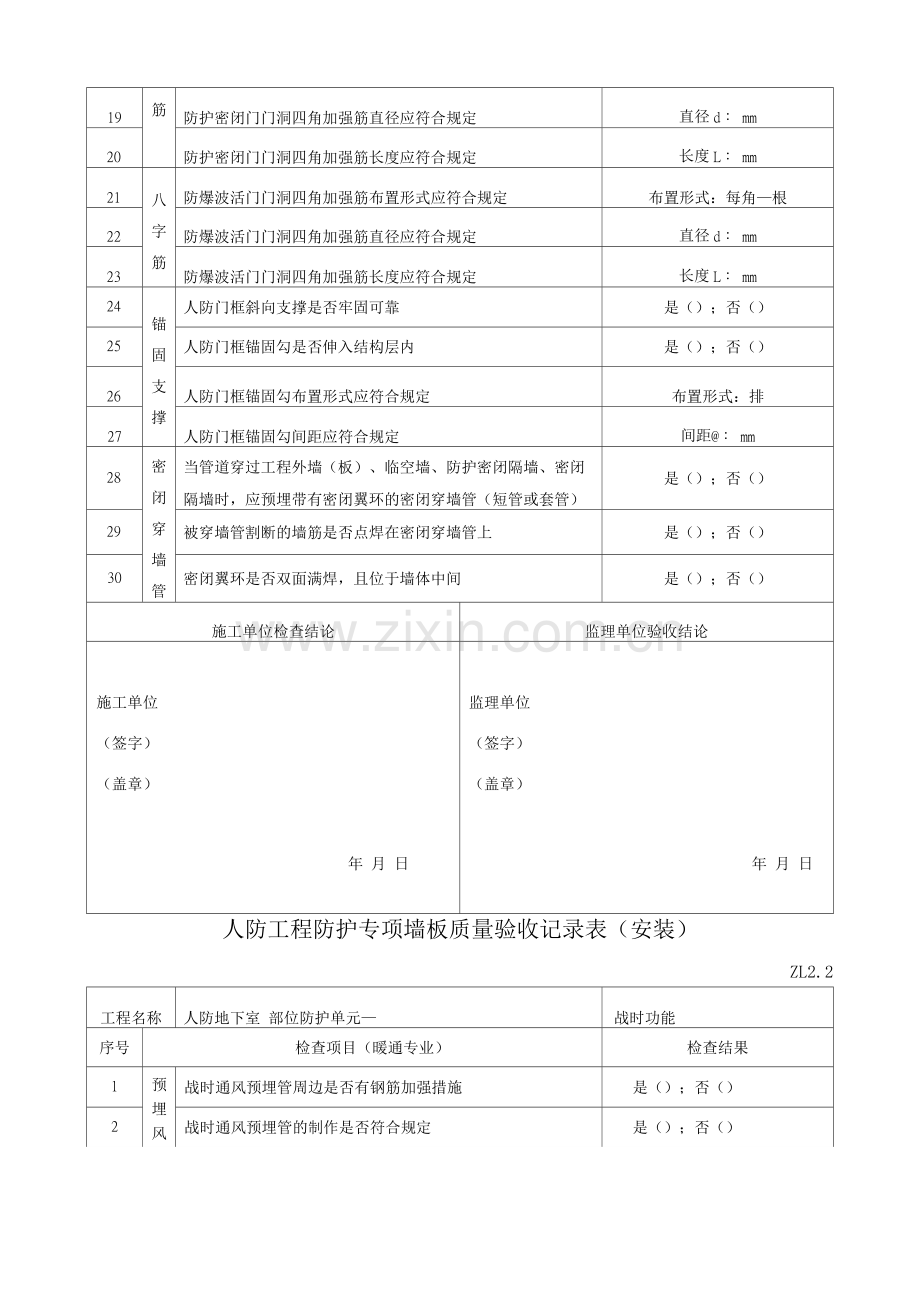

筋
防护密闭门门洞四角加强筋直径应符合规定
直径d： mm
20
防护密闭门门洞四角加强筋长度应符合规定
长度L： mm
21
八 字 筋
防爆波活门门洞四角加强筋布置形式应符合规定
布置形式：每角—根
22
防爆波活门门洞四角加强筋直径应符合规定
直径d： mm
23
防爆波活门门洞四角加强筋长度应符合规定
长度L： mm
24
锚 固 支 撑
人防门框斜向支撑是否牢固可靠
是（）；否（）
25
人防门框锚固勾是否伸入结构层内
是（）；否（）
26
人防门框锚固勾布置形式应符合规定
布置形式：排
27
人防门框锚固勾间距应符合规定
间距@： mm
28
密 闭 穿 墙 管
当管道穿过工程外墙（板）、临空墙、防护密闭隔墙、密闭
隔墙时，应预埋带有密闭翼环的密闭穿墙管（短管或套管）
是（）；否（）
29
被穿墙管割断的墙筋是否点焊在密闭穿墙管上
是（）；否（）
30
密闭翼环是否双面满焊，且位于墙体中间
是（）；否（）
施工单位检查结论
监理单位验收结论
施工单位
（签字）
（盖章）
年 月 日
监理单位
（签字）
（盖章）
年 月 日

人防工程防护专项墙板质量验收记录表（安装）
ZL2.2
工程名称
人防地下室 部位防护单元—
战时功能
序号
检查项目（暖通专业）
检查结果
1
预 埋 风 管
战时通风预埋管周边是否有钢筋加强措施
是（）；否（）
2
战时通风预埋管的制作是否符合规定
是（）；否（）
3
战时通风预埋管材质应符合规定
材质：
4
战时通风预埋管管径应符合规定
管径①：
5
战时通风预埋管壁厚应符合规定
壁厚8: mm
6
战时通风预埋管密闭肋翼高应符合规定
翼高h： mm
7
战时通风预埋管密闭肋焊接质量应符合规定
面满焊
8
战时通风预埋管接管端出墙距离应符合规定
出墙距离L： mm
9
战 时 通 风 附 属 预 埋 管 件
气密性测量管、压差测量管、放射性监测取样管、测压管 等预埋管的制作是否符合规定
是（）；否（）
10
气密性测量管、压差测量管、放射性监测取样管、测压管等 预埋管材质应符合规定
材质：
11
气密性测量管管径应符合规定
管径DN:mm
12
压差测量管管径应符合规定
管径DN:mm
13
放射性监测取样管管径应符合规定
管径DN:mm
14
测压管管径应符合规定
管径DN:mm
15
气密性测量管、压差测量管、放射性监测取样管、测压管
等预埋管壁厚应符合规定
壁厚8： mm
16
气密性测量管、压差测量管、放射性监测取样管、测压管 等预埋管密闭肋翼高应符合规定
翼高h： mm
17
气密性测量管、压差测量管、放射性监测取样管、测压管
等预埋管密闭肋焊接质量应符合规定
面满焊
18
气密性测量管、压差测量管、放射性监测取样管、测压管
等预埋管出墙距离应符合规定
出墙距离L： mm

序号
检查项目（给排水专业）
检查结果
1
预 埋 水 套 管
预埋水套管的制作是否符合规定
是（）；否（）
2
预埋水套管的管径是否符合规定
是（）；否（）
3
预埋水套管的材质应符合规定
材质：
4
预埋水套管壁厚应符合规定
壁厚8: mm
5
预埋水套管密闭肋翼高应符合规定
翼高h： mm
6
预埋水套管密闭肋焊接质量应符合规定
面满焊
7
预埋水套管出墙距离应符合规定
出墙距离L： mm
序号
检查项目（电气专业）
检查结果
1
预 埋 电 套 管
预埋电套管的制作是否符合规定
是（）；否（）
2
预埋电套管的管径是否符合规定
是（）；否（）
3
预埋电套管的材质应符合规定
材质：
4
预埋电套管壁厚应符合规定
壁厚8: mm
5
预埋电套管密闭肋翼高应符合规定
翼高h： mm
6
预埋电套管密闭肋焊接质量应符合规定
面满焊
7
预埋电套管出墙距离应符合规定
出墙距离L： mm
8
暗 敷 管 线
防爆呼唤按钮及管线是否按规定预埋
是（）；否（）
9
防爆呼唤按钮的预埋材质应符合规定
材质：
10
防爆呼唤按钮的预埋规格应符合规定
规格：
11
暗敷电气管道材质、规格、制作方法是否符合规定
是（）；否（）
12
暗敷电气管道材质应符合规定
材质：
13
暗敷电气管道规格应符合规定
规格：
施工单位检查结论
监理单位验收结论
施工单位
（签字）
（盖章）
年 月 日
监理单位
（签字）
（盖章）
年 月 日
