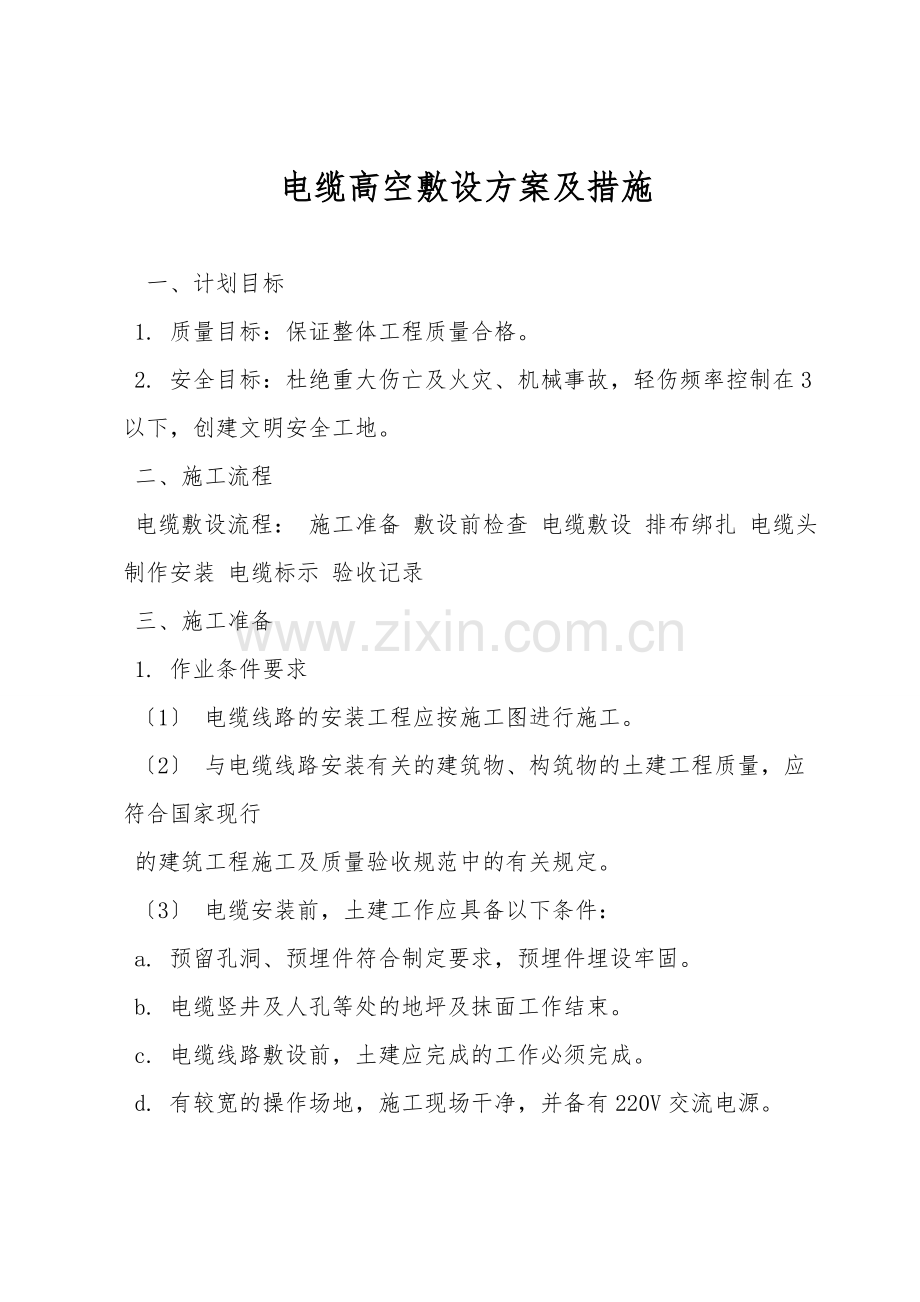

电缆高空敷设方案及措施

一、计划目标
1. 质量目标：保证整体工程质量合格。
2. 安全目标：杜绝重大伤亡及火灾、机械事故，轻伤频率控制在3以下，创建文明安全工地。
二、施工流程
电缆敷设流程： 施工准备 敷设前检查 电缆敷设 排布绑扎 电缆头制作安装 电缆标示 验收记录
三、施工准备
1. 作业条件要求
〔1〕 电缆线路的安装工程应按施工图进行施工。
〔2〕 与电缆线路安装有关的建筑物、构筑物的土建工程质量，应符合国家现行
的建筑工程施工及质量验收规范中的有关规定。
〔3〕 电缆安装前，土建工作应具备以下条件：
a. 预留孔洞、预埋件符合制定要求，预埋件埋设牢固。
b. 电缆竖井及人孔等处的地坪及抹面工作结束。
c. 电缆线路敷设前，土建应完成的工作必须完成。
d. 有较宽的操作场地，施工现场干净，并备有220V交流电源。

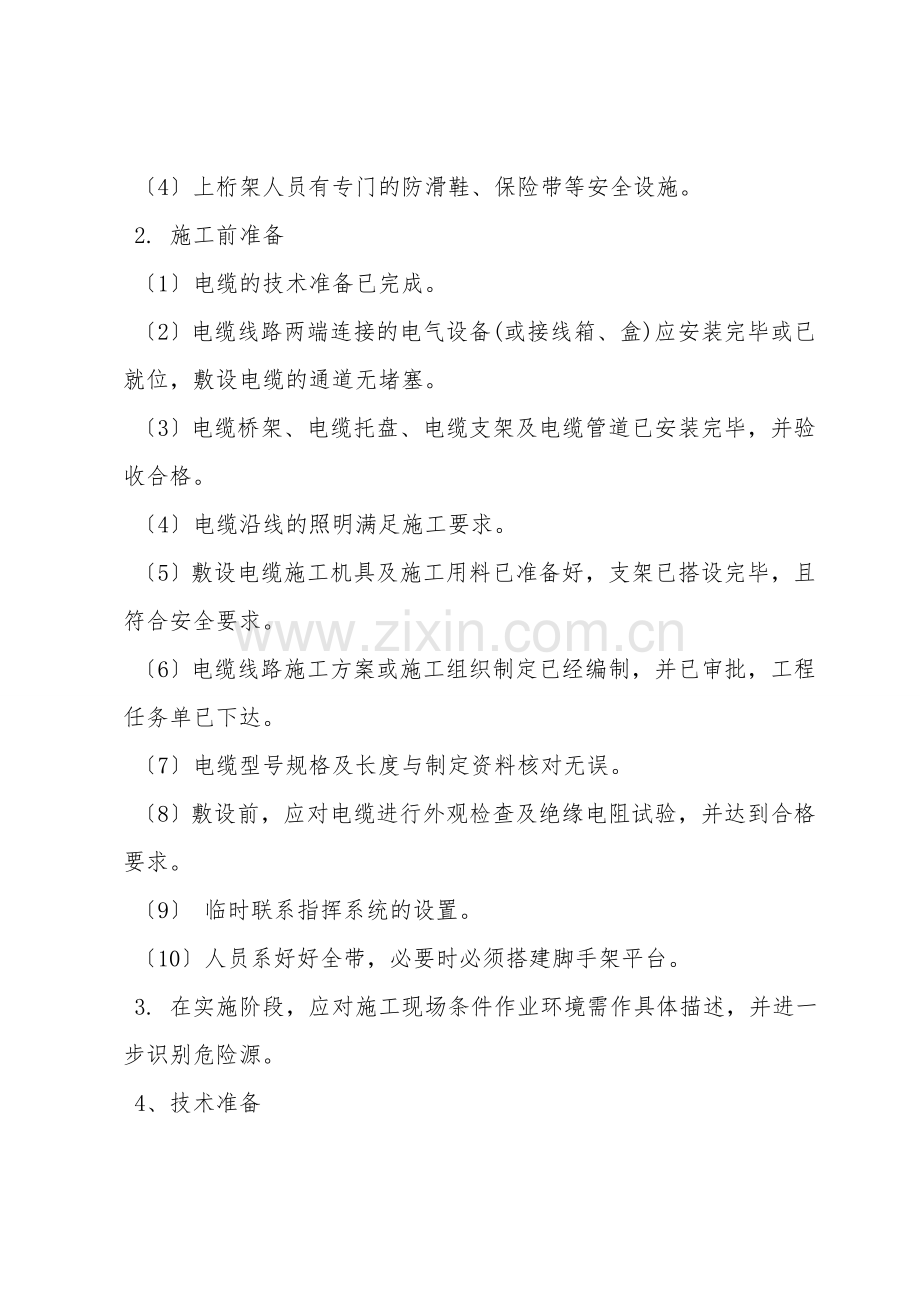

〔4〕上桁架人员有专门的防滑鞋、保险带等安全设施。
2. 施工前准备
〔1〕电缆的技术准备已完成。
〔2〕电缆线路两端连接的电气设备(或接线箱、盒)应安装完毕或已就位，敷设电缆的通道无堵塞。
〔3〕电缆桥架、电缆托盘、电缆支架及电缆管道已安装完毕，并验收合格。
〔4〕电缆沿线的照明满足施工要求。
〔5〕敷设电缆施工机具及施工用料已准备好，支架已搭设完毕，且符合安全要求。
〔6〕电缆线路施工方案或施工组织制定已经编制，并已审批，工程任务单已下达。
〔7〕电缆型号规格及长度与制定资料核对无误。
〔8〕敷设前，应对电缆进行外观检查及绝缘电阻试验，并达到合格要求。
〔9〕 临时联系指挥系统的设置。
〔10〕人员系好好全带，必要时必须搭建脚手架平台。
3. 在实施阶段，应对施工现场条件作业环境需作具体描述，并进一步识别危险源。
4、技术准备
〔1〕 施工图纸、技术资料、相应施工图集、规范、规程齐全；施工方案编制完毕并经审批，并进行安全、技术交底。
〔2〕施工前应组织施工人员充分熟悉相关图纸及制定要求，并进行电缆线路牵引计算。用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将
每盘电缆的路径分成各种类型的基本段，如水平直线牵引、水平弯曲牵引、
垂直提升牵引等，比较计算结果，定出合适的牵引方向及牵引方式。
〔4〕电缆敷设前绝缘摇测或耐压试验
a、1kV以下电缆，用1kV兆欧表摇测线间及对地的绝缘电阻应不低于10M。
施工前应对电缆进行具体检查。电缆的规格、型号、截面、电压等级、长度
等均符合制定要求，外观无扭曲、损坏等现象。
b、多根电缆敷设在桥架及支架上时，应依据现场实际状况，事先将电缆的排列用表或图的形式画出来，最大限度减少电缆的交叉和混乱。
5、材料准备
〔1〕所有电缆应具有出厂合格证、生产许可证、"CCC'认证标识；其规格型号及电压等级应符合制定要求。
〔2〕每盘电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。
〔3〕电缆外观完好无损，铠装无锈蚀、无机械损伤、无显然皱折和扭曲现象。橡套、塑料电缆外及绝缘层无老化及裂痕。
〔4〕电缆的其他附属材料：电缆标示牌、油漆、酒精、汽油、硬脂酸、白布带、电缆头附件等均应符合要求。
〔5〕各种金属型钢不应有显然锈蚀，管内无毛刺。所有紧固螺栓，均应采纳镀锌件。
四、安全措施
1. 施工中的安全技术措施，应遵守现行有关安全技术规程的规定。对重要工序，还要编制安全技术措施，经主管部门批准后方可执行。
2. 架设电缆盘的地面必须平实，支架必须采纳有底平面的专用支架，不得用千斤顶代替。
3. 采纳撬杠撬动电缆盘的边框敷设电缆时，不要用力过猛；不要将身体伏在撬棍上面，并应采用措施防止撬棍脱落、折断。
4. 人力拉电缆时，用力要均匀，速度要平稳，不可猛拉猛跑，看护人员不可站于电缆盘的前方。
5. 敷设电缆时，处于电缆转向拐角的人员，必须站在电缆弯曲半径的外侧，切不可站在电缆弯曲度的内侧，以防挤伤事故发生。
6. 敷设电缆时，电缆过管处的人员必须做到：接迎电缆时，施工人员的眼及身体的位置不可直对管口，防止挫伤。
7. 拆掉电缆盘木包装时，应随时拆掉随时整理，防止钉子扎脚或损伤电缆。
8. 人工滚动运输电缆盘时要做到：
(1) 推盘的人员不得站在电缆盘的前方，两侧人员站位不得超过电缆盘轴
心，防止压伤事故发生。
(2) 电缆盘上下坡时，可采纳在电缆盘中心孔穿钢管，在钢管上拴绳拉放的
方法，但必须放平稳，缓慢进行。为防止电缆滚坡，中途停顿时，要及
时在电缆盘底面与地坪之间加锲制动。人力滚动电缆盘时，路面的坡度
不宜超过15。
9. 小型电缆盘可搬抬转弯，不同意采用在地面上用物阻止电缆盘一侧前进的方法转弯。
10. 在已送电运行的变电室内进行电缆敷设时，必须做到电缆所进入的开关柜停电；施工人员操作时应有防止触及其他带电设备的措施(如采纳绝缘隔板隔
离)；在任何状况下与带电体操作安全距离不得小于1m(10kV以下开关柜)；电缆敷设完毕，如余度较大，应采用措施防止电缆与带电体接触(如绑扎固定)。
11. 在竖井内敷设电缆时，应注意电缆坠落。应该分楼层在一层、和顶层竖井处设置拉绳，一端在电缆上绑牢固。防止电缆在手动葫芦拉电缆时电缆脱落。
12. 桥架内敷设电缆时，应采纳移动式操作平台，在操作平台上牵引电缆时，必须正确使用安全带，拉电缆时要前呼后应，严禁你拉我扯，用力不协调。
13. 电缆头制作安装时，操作人员应穿长袖上衣和长裤，戴手套和护目眼镜，戴脚套。
14. 热缩电缆头制作时，注意加热时四周无易燃易爆物品。
15. 使用电气设备、电动工具要有可靠的保护接地(接零)措施。
16. 各种气瓶的存放，要距离明火10m以上，挪动时不能碰撞。氧气瓶不能和可燃气瓶同放一处。
17. 施工现场配备4Kg灭火器两具，用桶装假设干水和沙子。
18. 专职的质安员天天现场检查，监督。
