附件2

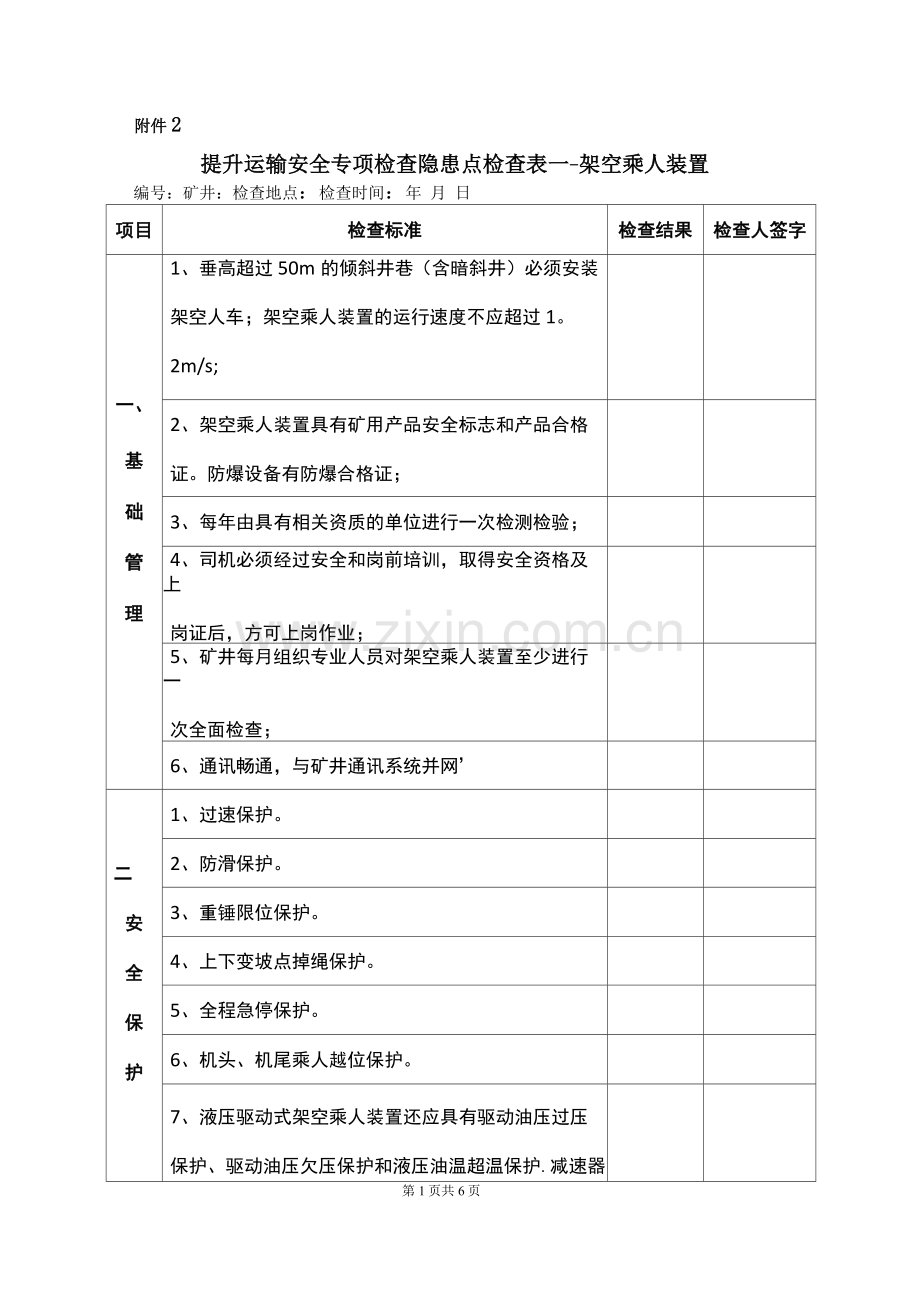

提升运输安全专项检查隐患点检查表一-架空乘人装置
编号:矿井:检查地点:检查时间:年 月 日
项目
检查标准
检查结果
检查人签字
一、
基
础
管
理
1、垂高超过50m的倾斜井巷(含暗斜井)必须安装
架空人车;架空乘人装置的运行速度不应超过1。
2m/s;
2、架空乘人装置具有矿用产品安全标志和产品合格
证。防爆设备有防爆合格证;
3、每年由具有相关资质的单位进行一次检测检验;
4、司机必须经过安全和岗前培训,取得安全资格及上
岗证后,方可上岗作业;
5、矿井每月组织专业人员对架空乘人装置至少进行一
次全面检查;
6、通讯畅通,与矿井通讯系统并网’
二
安
全
保
护
1、过速保护。
2、防滑保护。
3、重锤限位保护。
4、上下变坡点掉绳保护。
5、全程急停保护。
6、机头、机尾乘人越位保护。
7、液压驱动式架空乘人装置还应具有驱动油压过压保护、驱动油压欠压保护和液压油温超温保护.减速器设
第1页共6页

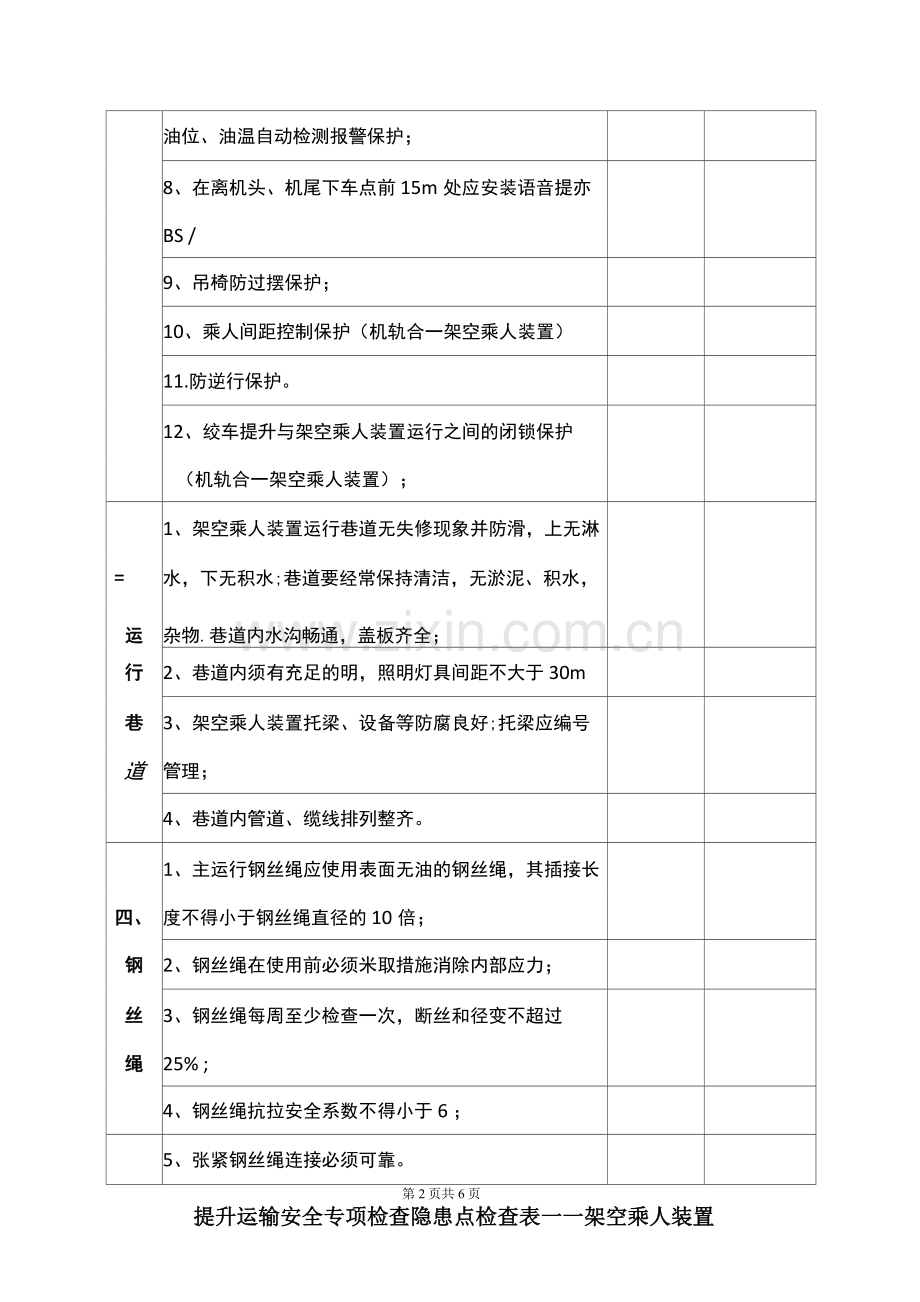

油位、油温自动检测报警保护;
8、在离机头、机尾下车点前15m处应安装语音提亦
BS /
9、吊椅防过摆保护;
10、乘人间距控制保护(机轨合一架空乘人装置)
11.防逆行保护。
12、绞车提升与架空乘人装置运行之间的闭锁保护
(机轨合一架空乘人装置);
1、架空乘人装置运行巷道无失修现象并防滑,上无淋
=
水,下无积水;巷道要经常保持清洁,无淤泥、积水,
运
杂物.巷道内水沟畅通,盖板齐全;
行
2、巷道内须有充足的明,照明灯具间距不大于30m
巷
3、架空乘人装置托梁、设备等防腐良好;托梁应编号
道
管理;
4、巷道内管道、缆线排列整齐。
1、主运行钢丝绳应使用表面无油的钢丝绳,其插接长
四、
度不得小于钢丝绳直径的10倍;
钢
2、钢丝绳在使用前必须米取措施消除内部应力;
丝
3、钢丝绳每周至少检查一次,断丝和径变不超过
绳
25% ;
4、钢丝绳抗拉安全系数不得小于6 ;
5、张紧钢丝绳连接必须可靠。
第2页共6页

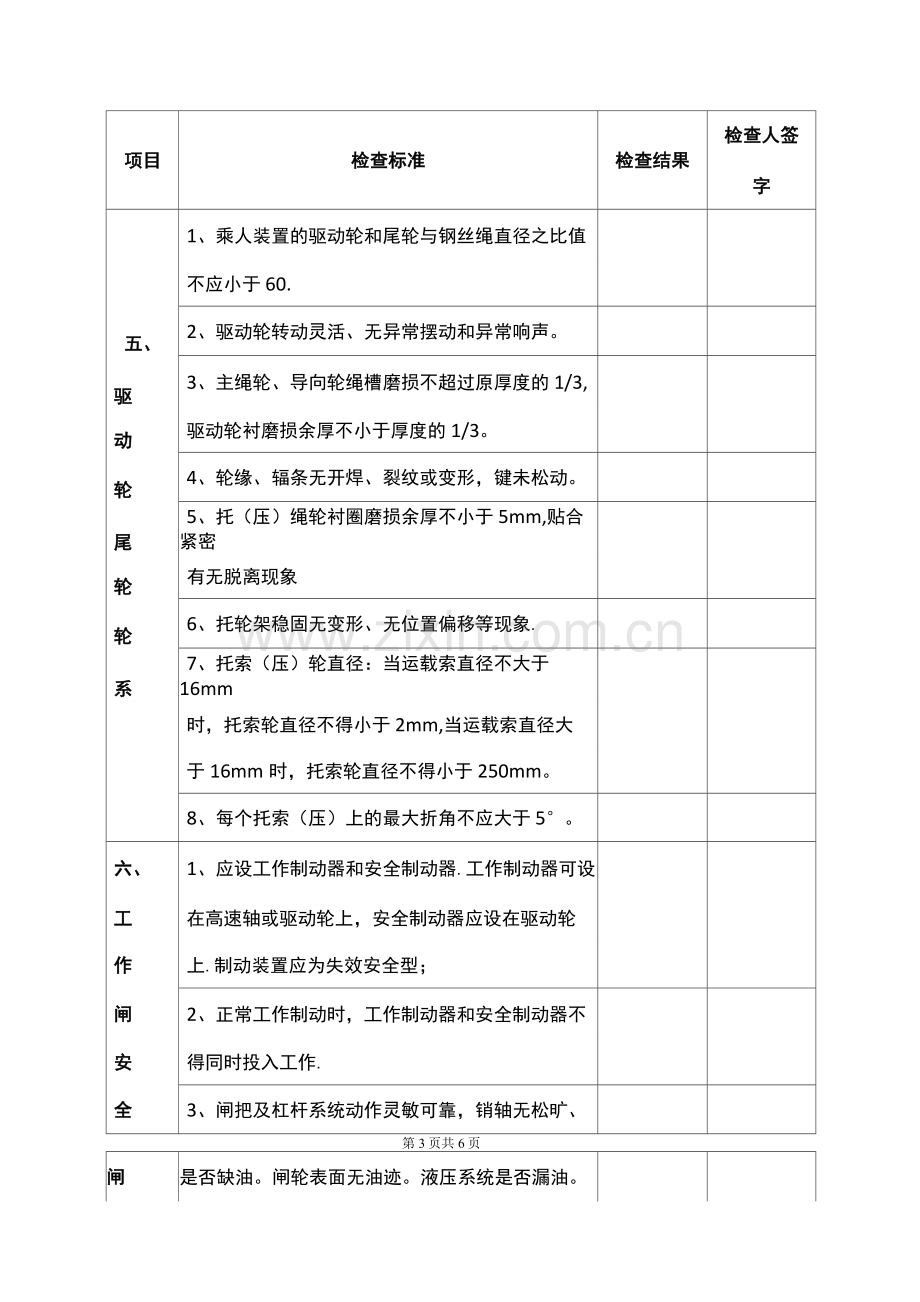

提升运输安全专项检查隐患点检查表一一架空乘人装置
项目
检查标准
检查结果
检查人签
字
1、乘人装置的驱动轮和尾轮与钢丝绳直径之比值
不应小于60.
五、
2、驱动轮转动灵活、无异常摆动和异常响声。
驱
3、主绳轮、导向轮绳槽磨损不超过原厚度的1/3,
动
驱动轮衬磨损余厚不小于厚度的1/3。
轮
4、轮缘、辐条无开焊、裂纹或变形,键未松动。
尾
5、托(压)绳轮衬圈磨损余厚不小于5mm,贴合紧密
轮
有无脱离现象
轮
6、托轮架稳固无变形、无位置偏移等现象.
系
7、托索(压)轮直径:当运载索直径不大于16mm
时,托索轮直径不得小于2mm,当运载索直径大
于16mm时,托索轮直径不得小于250mm。
8、每个托索(压)上的最大折角不应大于5°。
六、
1、应设工作制动器和安全制动器.工作制动器可设
工
在高速轴或驱动轮上,安全制动器应设在驱动轮
作
上.制动装置应为失效安全型;
闸
2、正常工作制动时,工作制动器和安全制动器不
安
得同时投入工作.
全
3、闸把及杠杆系统动作灵敏可靠,销轴无松旷、
第3页共6页
闸
是否缺油。闸轮表面无油迹。液压系统是否漏油。
4、松闸状态下,闸瓦间隙不大于2mm。制动时,闸瓦与闸轮是否紧密接触,有效接触面积不小于设计的60% ,制动可靠。
5、闸带有无继裂,余厚个小十3mm,闸轮表面沟痕深度4、大于1.5mm ,沟宽总计不超过闸轮有效面积10%.
七.
L能够随时灵活调节运载钢丝绳在运行过程中的张力,活动部位移动灵活、不卡阻,转轴不歪斜。
张
2。重锤上下活动灵活,不卡、不挤、不曜撑架,配重安全设施稳固」靠,重锤地坑内无积水。
装
3.滑动尾轮架距滑动导轨的极限位置不小于
5mm。
4.收绳装置灵沽可靠。
八、
1、声光信号完好齐全、灵敏R1靠。
电
2、主控台各按钮、开关灵沽R]靠
气
3、电气设备完好、无失爆。
控
4、减速器润滑油油温、油位监测装置,超限报警;
制
5、液压制动装置油压、油温监测装置,超限报警.
m
通讯功能:机头机尾旦打点、互通话、异地呼叫架
空乘人装置
提升运输安全专项检查隐患点检查表一一架空乘人装置
项目
结臬
龄
1、各部件齐全完整,螺栓紧固有效,无开焊、裂纹或变形。
九、
2、锁紧装置异全、有效、无变形。
吊
3、摩擦衬垫固定可靠。
部
4、固定抱索器在钢丝绳上安装位置,应每年至少移动不小
于一个抱索器距离(一般为4mm)的位置.
分
6、乘坐间距不应小于产品设计值,且不应小于5m。吊杆和
牵弓1钢丝绳之间的连接不应自动脱扣.
1、吊椅蹬座中心至巷道一侧的足瞻不得小于0.7米,乘坐
间距不得小于10米。运行速度不超过1.2m/so
十、
乘
2、吊椅乘人时,脚掌离地面距离不得小于0。1米,钢丝绳离地面距离不得小于1。8米.
座
3、乘车人员必须一人一座,不得超员
要
4、严禁问时运送携带爆炸物品的人员
求
5、严禁乘坐人员携带超长、超重物品
6、除配备的专用货物吊篮夕卜,严禁使用架空乘人装置的吊
椅吊挂运送物品
十一
1、司机岗位责任制;
规
2、司机操作规程;
*
3、司机交接班制度;
制
4、巡回检查制度;
第5页共6页
度
5、设备包机制度;
6、设备周期检修制度;
7、安全保护试验制度;
8、钢丝绳检查制度;
9、乘人须知。
十二
音
种
记
录
1、设备运行记录;
2、司机交接班记录;
3、钢丝绳检查记录
4、安全保护装置试验记录;
5、设备检修记录;
6、干部巡检记录;
检查人:
陪检人:
被检单位负责人:
