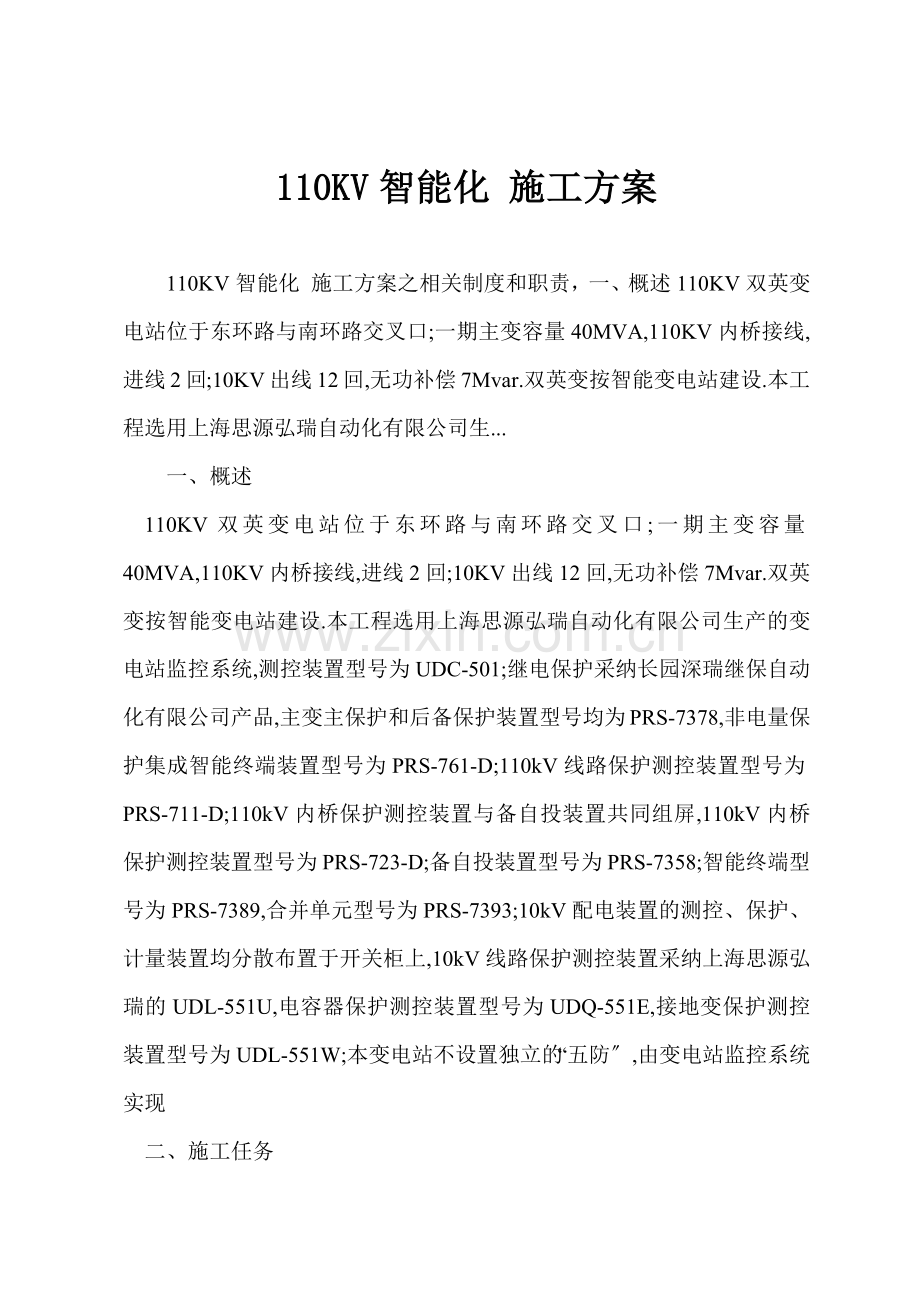

110KV智能化 施工方案

110KV智能化 施工方案之相关制度和职责，一、概述110KV双英变电站位于东环路与南环路交叉口;一期主变容量40MVA,110KV内桥接线,进线2回;10KV出线12回,无功补偿7Mvar.双英变按智能变电站建设.本工程选用上海思源弘瑞自动化有限公司生...
一、概述
110KV双英变电站位于东环路与南环路交叉口;一期主变容量40MVA,110KV内桥接线,进线2回;10KV出线12回,无功补偿7Mvar.双英变按智能变电站建设.本工程选用上海思源弘瑞自动化有限公司生产的变电站监控系统,测控装置型号为UDC-501;继电保护采纳长园深瑞继保自动化有限公司产品,主变主保护和后备保护装置型号均为PRS-7378,非电量保护集成智能终端装置型号为PRS-761-D;110kV线路保护测控装置型号为PRS-711-D;110kV内桥保护测控装置与备自投装置共同组屏,110kV内桥保护测控装置型号为PRS-723-D;备自投装置型号为PRS-7358;智能终端型号为PRS-7389,合并单元型号为PRS-7393;10kV配电装置的测控、保护、计量装置均分散布置于开关柜上,10kV线路保护测控装置采纳上海思源弘瑞的UDL-551U,电容器保护测控装置型号为UDQ-551E,接地变保护测控装置型号为UDL-551W;本变电站不设置独立的“五防〞,由变电站监控系统实现
二、施工任务

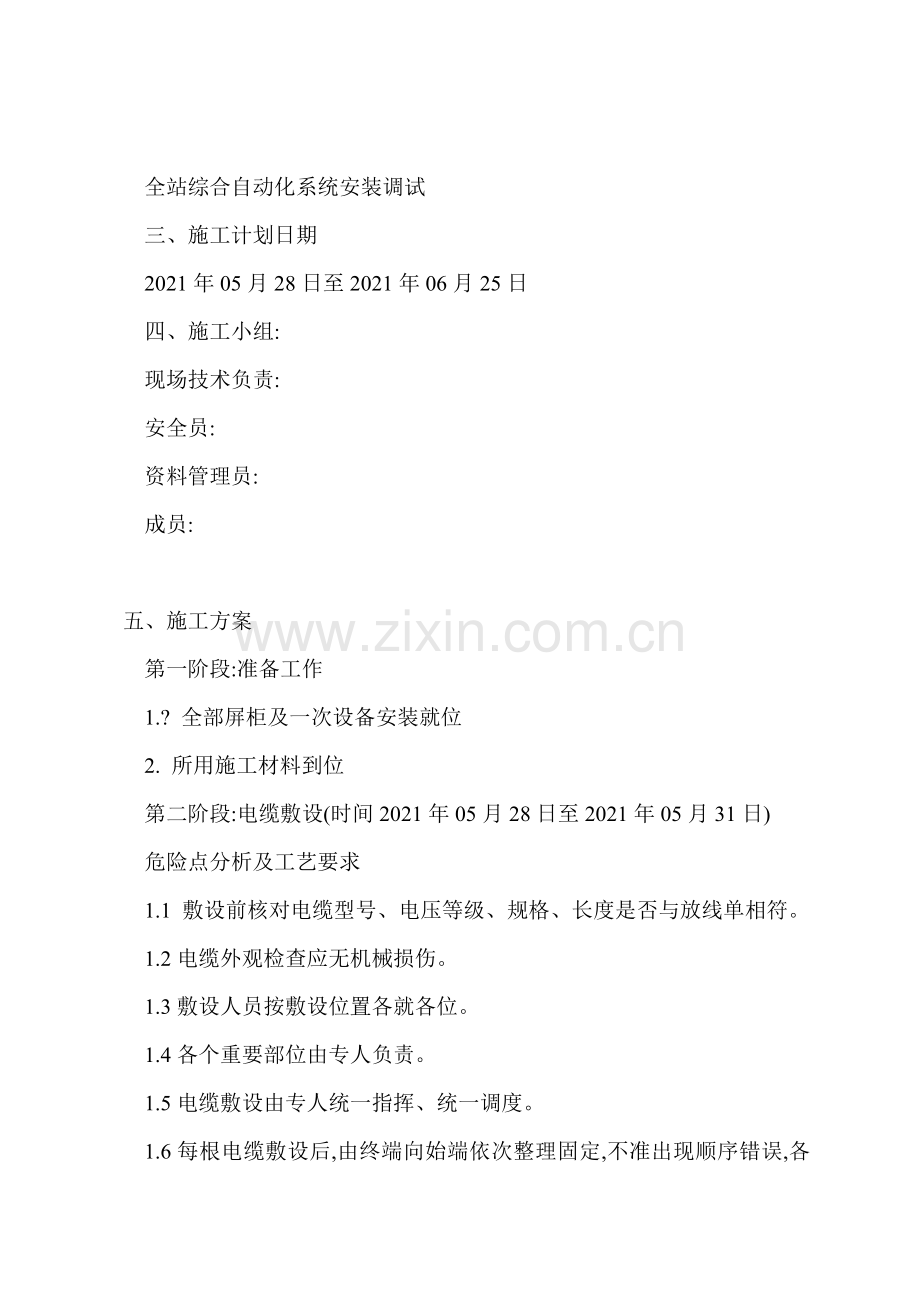

全站综合自动化系统安装调试
三、施工计划日期
2021年05月28日至2021年06月25日
四、施工小组:
现场技术负责:
安全员:
资料管理员:
成员:

五、施工方案
第一阶段:准备工作
1.? 全部屏柜及一次设备安装就位
2. 所用施工材料到位
第二阶段:电缆敷设(时间2021年05月28日至2021年05月31日)
危险点分析及工艺要求
1.1 敷设前核对电缆型号、电压等级、规格、长度是否与放线单相符。
1.2电缆外观检查应无机械损伤。
1.3敷设人员按敷设位置各就各位。
1.4各个重要部位由专人负责。
1.5电缆敷设由专人统一指挥、统一调度。
1.6每根电缆敷设后,由终端向始端依次整理固定,不准出现顺序错误,各分段由分段负责人专职负责,整个行动由总负责人指挥。
1.7电缆固定完毕,只有指挥人员下达锯断指令时,才能将电缆锯断,上、下盘电缆长度要适宜。敷设完一根电缆后宜及时绑扎,不得几根电缆同时绑扎在一起。电缆绑扎必须用尼龙扎带,不得使用铁丝等硬质材料绑扎,电缆绑扎时,扎带绑扎方向应一致,排列整齐,扎带长出部分及时剪掉。
1.8电缆敷设时必须按技术要求对动力电缆、控制电缆、通讯电缆等分层敷设。
1.9电缆敷设时必须在电缆转弯处安排有经验的施工人员,预留好弧度,把好质量工艺关,每敷设完一根电缆应马上做好该电缆的临时电缆名称标识。
1.10电缆敷设时,采纳先集中后分散,先长后短的敷设方法。
1.11 电缆敷设断面图是敷设和整理固定的一个重要依据,如需改动,须经专业技术人员认可后方可执行。
1.12电缆敷设时,电缆应从盘的上端引出,不应使电缆在支架上及地面摩擦拖拉。
1.13电缆敷设时,电缆的终端头处应有预留长度。
1.14电缆敷设时,应注意电缆的固定:电缆水平敷设、固定在每个支架上,在水平敷设每1.6m档距处,拐弯处适当增加一、二点,且固定电缆时扎带绑扎方向要一致,绑扎点在同一条线上,尽量减少电缆交叉。
1.14不同意用铁丝固定电缆,应用扎带固定。
1.15电缆敷设完毕后,就地设备侧应做好电缆防护措施,以防外界因素(空中落物等)砸伤、损伤电缆。
第三阶段:电缆头制作、电缆接线(时间2021年06月1日至2021年6月7日)
电缆头制作
a.电缆剥切外皮时,用力应均匀,不得损伤线芯。
b.电缆头采纳热缩管制作,包扎长度应一致,排列应整齐,制作中不得损伤电缆线芯。
c.在制作过程的同时,要把需要做屏蔽的电缆屏蔽层用1.5mm2线径的接地线焊接好后,整齐地引至接地棒接地。
电缆接线
a.电缆线芯散开后,逐根理直。
b.依据各盘内部状况的不同,将电缆线芯绑扎成圆束或者扁平状。
c.电缆线芯到端子应平直自然过渡,并留有半圆或S型弧。
d.电缆线芯的标志号牌长度、方向应一致,字迹应清楚。
e.电缆线芯按接线图的位置上端子,用螺丝刀压紧紧固螺丝。
f.电缆对线时,必须将已接好的一侧线芯从端子上拆下,保证对线的正确。
g.屏蔽电缆或计算机电缆的屏蔽铜线一般只在盘柜内作一点接地,且满足接地规范要求,相应的就地设备端必须保证屏蔽层浮空。
h.接线结束后在电缆的起点及终点挂上统一的标志牌,同层的标志牌的高度应一致,标志牌的字迹应清楚。
工艺质量控制措施
技术员在施工前组织施工人员学习图纸及验收规范,学习作业指导书,并对施工人员进行具体的技术、安全交底,同时做好交底记录。及时组织施工人员学习电缆清册,熟悉电缆敷设区域位置,打印出电缆接线图。
第四阶段:光缆敷设及制作(时间2021年06月8日至2021年6月13日)
光缆敷设注意事项
1. 光缆绝缘、规格程式符合制定要求
2. 光缆外皮完整,不扭曲,不破损,不折皱。
3. 光缆布放的路由、位置和截面应符合施工图纸的要求。
4.捆绑光缆要牢固、松紧适度,平直、端正,捆扎线扣要整齐一 致。转弯要均匀、圆滑,曲率半径应大于光缆直径的15倍,在施工过程中应不小于20倍。同一类型的光缆弯度要一致。
5.槽道内光缆要求顺直,无大团扭绞和交叉,转弯要均匀,圆滑, 曲率半径应大于光缆直径的10倍,光缆不溢出槽道。敷设光缆时不得产生小圈。
6.布放光缆前,复查复查布放路由上的光缆走道是否全部垂直和 水平,装置是否牢固。
7.光缆由盘上脱离盘体时不能硬拉,应有专人负责,依据需要缓 慢放盘。
8. 每条光缆的两端应有显然的标志。
9.布放前应先复核光缆的规格、程式及段长,以免发生差错。布 放时应按排列顺序放上走道,以避免交叉或放上后在变更位置。
10.放绑人员应站在光缆走道旁边的梯凳或木桥上,每人负责一段。禁止在走道或槽道内踩踏。
11.光缆在走道上拐平弯时,转弯部分不可选在横铁上,以免绑扎困难,应将转弯部分选在临近两横铁之间,并力求对称。
12.光缆的开剥前应先截除多余的光缆,包括受伤和受潮的部分。开剥光缆护套应使用专用工具,以免损伤缆芯,除采纳切割后拉护套的方法外,有撕裂绳的光缆也可借助撕裂绳来开剥光缆。光缆的开剥尺寸可因改换接头盒的型号而发生变动。
13.布放光缆时,光缆盘转动应与光缆布放同步,光缆牵引的速度一般为250mm/s。光缆出盘处要坚持松弛的弧度,并留有缓冲的余量,又不宜过多,避免光缆出现背扣。
14.布放光缆的牵引力应小于缆线同意张力的80%,对光缆瞬间最大牵引力不应超过光缆同意的张力。在以牵引方式敷设光缆时,主要牵引力应加在光缆的强化芯上。
15.光缆与电缆同管敷设时,可在暗管内预制塑料子管,将光缆敷设在子管内,使光缆和电缆分开布放,子管的内径应不小于光缆外径的1.5倍。?
16.光缆芯线终端的安装:采纳光纤连接盒对光纤芯线连接、保护,光纤连接盒可为挂墙固定式和机架抽屉式两种。在连接盒或配线架中,纤芯、尾纤无论何处其弯曲半径应不小于37.5mm。光纤溶接和机械接续处应加以保护和固定,使用连接器以便于光纤的跳接。
第五阶段:系统调试(时间2021年06月14日至2021年6月25日)
危险点分析:
1)? 人员误伤或人身触电
2)? 调试质量粗糙,保护可靠性降低
3)? 插拔插件方法不当,造成元件损坏
4)? 其它工种配合人员误碰造成保护动作
5)? 发生“误整定、误接线、误触碰〞
防范与控制措施:
1)? 搬运就位新保护屏时,禁止误碰运行设备,防止人员误伤。
2)? 连接屏顶小母线时,应做好防止交流、直流失压,短路的措施,必要时设专人监护。
3)? 配合人员在工作负责人的统一指挥下工作,禁止在工作区外活动。电缆沟内工作注意角铁滑伤。
4)? 室外工作注意与运行设备的安全距离,拿材料或工具禁止直立,平拿平放,设专人监护。
5)? 高空作业时,要防止高空坠落,必要时加装安全带。
6)? 室外工作用的电源要安装漏电保护装置,闸刀应装设合格的熔丝并带罩,禁止从运行设备直接取电源,电源接线要经第二人复核后,方可通电。
7)? 插拔插件要采用防静电措施,轻拔轻放。
8)? 保护装置做传动试验时,应在电流互感器的一次进行,禁止从电流端子上加电流,调试设备严格按照校验规程及标准化作业指导书。

六、二次工作注意事项
1、改换端子排时,要用万用表仔细确认每一个端子,保证不带电后方可进行。
2、综自接入及传动时,一定要认清位置,关于已经带电运行部分要采用措施进行隔离,防止误碰。
3、屏顶小母线引线时,应站在绝缘垫上,使用绝缘工具并设专人监护,至少两人在一起工作,防止引起PT二次短路与接地。
4、公用部分要仔细核对老图纸与实际接线,在彻底摸清二次回路后方可进行工作。
5、电流回路接入后要进行通流,保证CT二次回路的完好性。
6、PT回路上工作,要仔细检查安全措施,防止PT二次短路及接地。
7、变压器工作时,要保证所有联跳回路已经拆掉,防止发生误跳闸。
七、施工安全措施
1、开工前,各有关班组组织施工人员认真学习施工措施,明确施工任务,了解技术要求,熟悉施工图、施工方案和步骤;进行现场摸底,熟悉现场位置,熟悉一二次接线方式,并做好人员的分工和组织工作。
2、各参加施工班组要重视工程的前期准备工作,提前做好工具材料及备品备件的准备工作,现场工作负责人要合理安排施工人员和施工进度,避免窝工、误工,保证工程工期。
3、现场工作严格执行“两票三制〞,严禁无票、趁票工作。严格执行标准化作业、危险点预控、二次安全措施票。如需要变更工作班成员时,须经工作负责人同意,在对新工作人员进行安全交底、危险点分析及控制措施手续后,方可进行工作。
4、进入工作现场,按安规规定着装,戴好安全帽,穿好工作服。
5、天天工作开工前,工作负责人应检查现场所做安全措施是否正确可靠,并向工作班成员具体交代工作票及注意事项,指明带电设备、停电设备、工作地点、工作范围。
6、现场措施、标志、遮拦等严禁跨越和随便改变。如需改变,需通过值班人员执行。
7、现场施工电源的接引、拆掉,由两人共同进行。电源的接引应安全规范,电动设备外壳应可靠接地。
8、上下传递物品用绳索传递,严禁上下抛掷。
9、高空作业应系好安全带,并作好防静电措施。
10、保护带开关传动时和其他班组做好协调,以防伤人。
11、各班组保持文明施工,每日收工,及时清理现场坚持施工现场清洁、整齐。
12、施工过程中,要强化临时工的管理并保证其施工安全。
13、敷设电缆时应认清间隔,弄清楚设备运行状况及带电部位,注意与运行设备坚持足够距离,防止误碰运行设备。
14、在抬盘的过程中,一定要注意人身安全,防止误伤保护屏,误碰运行设备。
15、立屏过程中,假设震动过大,应申请退出相邻运行的保护。接线中做好隔离措施,防止因线头误碰导致开关跳闸。
16、屏顶小母线引线时,应站在绝缘垫上,使用绝缘工具并设专人监护,至少两人在一起工作,防止引起PT二次短路与接地。
17、在控制屏工作时,除用红布隔开运行设备外,还必须用红布将相邻运行设备的控制把手遮盖,以免因误碰而导致运行设备误跳闸。
18、作好防鼠工作,放电缆打洞后及时堵塞,并有专人把守。
19、工作时认准位置,不动与工作无关的设备。
20、严防CT二次回路开路,PT二次回路短路。
21、严格按照图纸接线,保证质量,需要改动时,须经工作负责人同意,并做好纪录。
22、严禁私自拉扯工作电源,拆装直流电源时要有二人以上进行。
23、以上措施如有不清楚者,可向工作负责人询问,切实落实后,方可进行工作。
八、危险点分析与控制措施
(一)、施工危险点分析与控制
thead> 作业项目
危害因素
控制措施
/thead> 车辆进入现场
1、与带电体距离不够触电。
2、车速过快,碰撞设备和人员。
1、注意35千伏安全距离为1米(车辆安全距离1.15米);110千伏安全距离为1.5米(车辆安全距离1.65米)。220千伏安全距离为3米。
2、进入工作现场的吊车在进出现场时必须由专人带领。
3、车辆在变电站内行施,速度不得超过5km/h。
4、拆装设备区限高装置时,必须经值班人员许可。
5、进入设备区车辆必须按指定路线行驶。
6、进入变电站区车辆须按定置停存。
施工前对作业人员的培训
1、工作负责人及工作班成员培训不够,选派不当,导致安全事故发生;
2、施工质量没保证。
3、民工、临时工安全管理不到位
1、电气施工及调试人员必须掌握安全规程知识,并经年度《电力安全工作规程》考试合格。
2、民工、临时工必须经过安全教育并《安规》考试合格后,方可参加指定的工作。
3、独立进行施工或调试的工作人员应具备必要的电器技术理论知识,掌握有关工具、机具正确操作、使用和保管方法,并熟悉掌握作业指导书各项技能。
4、所派工作负责人及工作班成员精神状态优良,工作前4小时不得喝酒。
设备与材料运输
运输途中事故
1、车载货物应固定牢靠。
2、人员、货物不得混装。
3、装卸货物注意力集中,不得嬉闹。
4、车辆行驶中,汽车驾驶员思想要集中,不得与乘车人员闲谈。
5、杜绝病车上路,司机精神状态优良。
使用各种工器具
1、人身触电
2、机械伤人
3、重物砸伤
1、? 进入施工现场的施工人员必须穿工作服和绝缘鞋,戴安全帽,按规定着装。
2、? 运长物时,应两人放倒搬运;与带电设备坚持足够的安全距离.材料、设备装卸,抬重物时要有专人指挥,步调一致,以免伤人。
3、? 检修、试验设备外壳必须可靠接地。
4、? 使用大锤、电钻时严禁戴手套。
5、? 使用砂轮机时必须戴护目眼镜,必须站在砂轮机的侧面作业。
6、? 降梯子时防止夹手
7、移动工作平台、吊车换位移动必须经过工作负责人同意,移动过程中应设专人监护。
拆接临时电源
设备高压试验
1、触及带电设备,
2、绊人摔伤,
3、人身触电。
1、拆接临时电源时,应按运行人员指定位置,由专人负责并两人在一起工作,送电时要做到呼应,严禁约时送电,每日收工要断开电源。
2、拆接电源线应注意采用防绊措施,横跨过道时应贴在地面上,防止绊人。
3、临时电源要具备漏电保护功能,临时电源刀闸选用合适的熔断保险,不得用铜导线等代替。
4、高压试验时,试验区域内停止其它工作,并设临时围栏,无关人员远离高压试验区,设专人监护。
设备开箱
1、损坏设备
2、人员受伤
1、设备开箱后包装箱要集中存放,开箱现场要及时清理,以防钉子扎伤。
2、使用撬棍,锤子等物时避开其他工作人员。
3、设备开箱时要保护好设备不受损坏。
4、上平台上物件不能向下抛扔。
设备安装吊装
1、重物砸伤
2、防止吊车倾倒
1、检查起重绳索的安全系数,外观和使用年限。
2、吊装设备要由有经验的专业人员指挥,起重时吊臂下严禁站人。
3、吊车腿应撑在硬地面上,严禁支撑在松软地面、电缆沟等危险地点。
车辆安全通道
车辆进入设备区后,误碰设备
设置车辆安全通道,一切车辆进入现场前,应由专人负责检查是否危及设备安全运行,严格把关监护
高空作业
高空坠落
1、 高空作业必须按规定使用安全带及保险绳。
2、 使用梯子时应将梯子放在牢固的支撑物上,上下梯子时应穿防滑鞋,并有专人监护、扶梯子。
3、 高空作业时,严禁上、下抛掷物品。
高空作业时,地面工作人员必须戴安全帽,不得站在高空作业点的正下方
设备调试
触电伤害
误碰 误整定
1、切实做好试验电源的装设与取用,注意危及人员安全。
2、装置通电以前应做好各种安全技术措施,检查装置有无异常状况,谨防设备不良引起带电损伤设备以危及人身安全。
3、学习掌握各设备工作原理,注意不要误调及错调设备。
4、设备调试过程中,工作人员应互相呼应,并不得在机构及传动部分上工作。
5、工作时不准误动、碰撞刀闸操作机构及传动部分。
6、接入运行中的设备二次线应注意带电状况及倒通状况,严禁将运行中的设备误动作跳闸。
7、设备厂家现场服务人员要服从工作负责人安排,不得擅自扩展工作范围,在带电设备区内工作必须由现场工作负责人指定人员陪同
敷设电缆
1、拆卸电缆及保护盘防止砸伤挤伤
2、敷设电缆时严防误碰
3、割剥电缆伤人及文明施工
4、孔洞封堵不严
5、开工前工作负责人交代工作内容、注意事项、带电部位。
1、保护屏拆箱时注意及时将包装箱钉子、棱角清理干净,防止伤人。
保护屏搬运、安装时应设专职监护人,统一指挥、行动一致,防止设备倾倒。
2、 敷设电缆时由专人指挥,注意电缆敷设高度,防止弹起误碰运行设备。敷设电缆过程中,禁止在电缆支架口拖拉,以免挂坏钢甲、外护套。敷设人员不得随意移动运行电缆和践踏悬空的运行电缆。电缆拐弯处,施工人员应站在外侧。固定电缆应注意固定方式与位置,防止固定不牢固。
3、先按顺序排好电缆,量好接线位置高度,再开始割剥电缆。割剥电缆时要放平、垫实、线下放木板,注意防止刀锯伤手;割剥电缆时应注意不得损伤绝缘及芯线。严禁用手、腿托住电缆进行割剥。割剥下来的电缆护层、麻丝、绝缘纸、线芯应及时清理,坚持现场清洁,文明施工,随时注意防火。
4、 进出控制室应注意关闭门窗,打开的孔洞应有专人把守,工作结束后马上封堵牢靠,防止小动物进入。工作位置及四周的孔洞应妥善封堵,防止踏空掉入。
保护屏拆装
1、在拆接屏顶小母线严防PT短路及其它间隔失电失压。
2、相关牡22西旁保护联跳回路,在拆接时做好相关措施
3、拆立盘时防止震动过大,严防盘体倾倒伤人伤设备。
4、停电间隔接入母差及录波器时,严防CT二次开路PT二次短路,直流回路交流回路防止接地及短路。
1、开工前工作负责人应组织全班人员学习施工措施。检查遮拦、标示牌是否设置正确、清楚,并向工作班成员指明工作范围及四周带电设备。检查应断二次回路是否断开。
进入工作现场必须穿工作服戴安全帽,施工现场内严禁吸烟。
2、认真查找小母线回路走向,再做好措施后再进行小母线的剪切,防止盲目拆接导致其它运行间隔失电、失压。
3.查清老图及新图相关回路,所有拆接二次线头做好绝缘处理。
4、设专人指挥,正确使用电动工具,保证人员充足。
5、认真填写二次安措票,专人监护,所用工具做好绝缘处理。
6、拆接线做好记录,拆接线核对图纸。
7、在部分带电盘上工作时,必须遵守以下规定:
①先接不带电端,后接带电端。
②应穿工作服,戴手套、穿绝缘鞋、戴工作帽。
③对带电部分使用“红布〞、“绝缘板〞等有效措施进行隔离。
④使用的电动工具均应有绝缘手柄;电动工具必须接地。
九、施工技术措施
1、施工前组织全体成员学习规程有关章节和施工措施,弄懂图纸,做好施工前准备工作;对现场进行设备状况摸底,及时掌握设备缺陷,利用停电机会进行消缺。
2、接完线后要进行仔细的检查,防止误接线、少接线。
3、注意二次回路的绝缘水平,摇绝缘时注意装置弱电插件应拔出。紧固及清扫二次回路螺丝,防止因此而导致保护事故及隐患。
4、严格按照规程要求及标准化流程控制要求进行保护装置校验,
5、录波器电流回路接入后要进行通流,保证CT二次回路完好。
6、屏顶小母线必须进行带电引线。在带电引线之前,必须先标明母线的用途,并接完下部引线,以防有错。母线连通时,要用万用表先进行测试,保证所接线的正确性,先接不带电侧后接带电侧。
7、注意检查直流回路及设备的运行状况,建立直流回路检查记录。
保护调试完毕后,必须检查保护定值,做好各项记录与标志,并向值班员交代有关注意事项。
8、认真进行实际传动,传动时请运行人员进行验收。
9、投运前要认真核对定值,并与值班人员进行核对,防止发生误整定。
10、投运后要进行带负荷测向量。
11、屏内跳线及端子排改动部分一定要及时标明。
12、工程完工后应及时修编现场规程、台帐、完工图纸微机化。
13、在远动屏上工作,必须设专人监护,仔细检查装置信号产生的过程。
14、数据库填写要认真核实,运行前必须进行传动试验保证准确无误。
15、工程期间应做好各种调试和测试记录。
