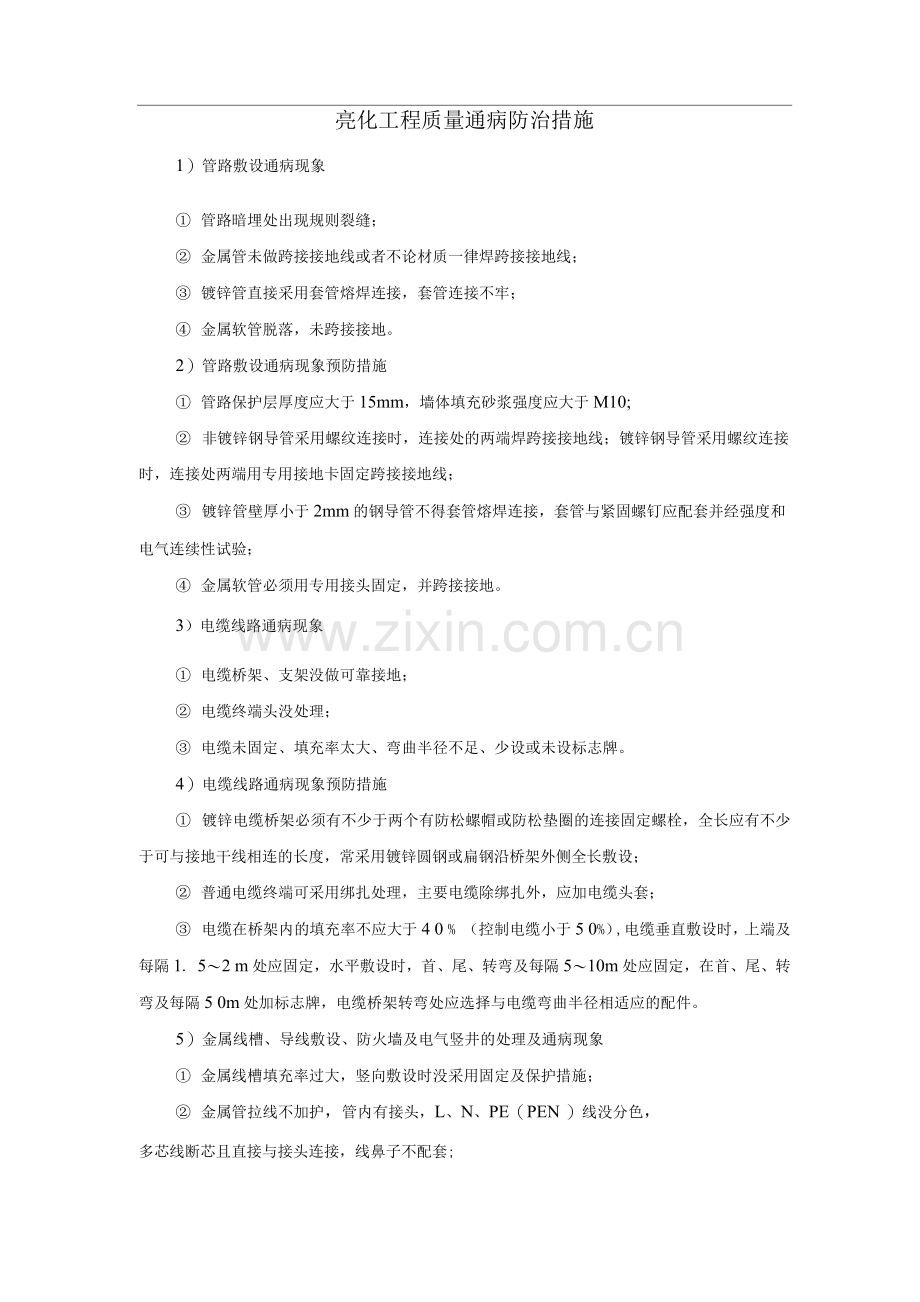

亮化工程质量通病防治措施
1）管路敷设通病现象
① 管路暗埋处出现规则裂缝；
② 金属管未做跨接接地线或者不论材质一律焊跨接接地线；
③ 镀锌管直接采用套管熔焊连接，套管连接不牢；
④ 金属软管脱落，未跨接接地。
2）管路敷设通病现象预防措施
① 管路保护层厚度应大于15mm，墙体填充砂浆强度应大于M10;
② 非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；镀锌钢导管采用螺纹连接时，连接处两端用专用接地卡固定跨接接地线；
③ 镀锌管壁厚小于2mm的钢导管不得套管熔焊连接，套管与紧固螺钉应配套并经强度和电气连续性试验；
④ 金属软管必须用专用接头固定，并跨接接地。
3）电缆线路通病现象
① 电缆桥架、支架没做可靠接地；
② 电缆终端头没处理；
③ 电缆未固定、填充率太大、弯曲半径不足、少设或未设标志牌。
4）电缆线路通病现象预防措施
① 镀锌电缆桥架必须有不少于两个有防松螺帽或防松垫圈的连接固定螺栓，全长应有不少于可与接地干线相连的长度，常采用镀锌圆钢或扁钢沿桥架外侧全长敷设；
② 普通电缆终端可采用绑扎处理，主要电缆除绑扎外，应加电缆头套；
③ 电缆在桥架内的填充率不应大于4 0 % （控制电缆小于5 0%）,电缆垂直敷设时，上端及每隔1. 5〜2 m处应固定，水平敷设时，首、尾、转弯及每隔5〜10m处应固定，在首、尾、转弯及每隔5 0m处加标志牌，电缆桥架转弯处应选择与电缆弯曲半径相适应的配件。
5）金属线槽、导线敷设、防火墙及电气竖井的处理及通病现象
① 金属线槽填充率过大，竖向敷设时没采用固定及保护措施；
② 金属管拉线不加护，管内有接头，L、N、PE（PEN ）线没分色，
多芯线断芯且直接与接头连接，线鼻子不配套;

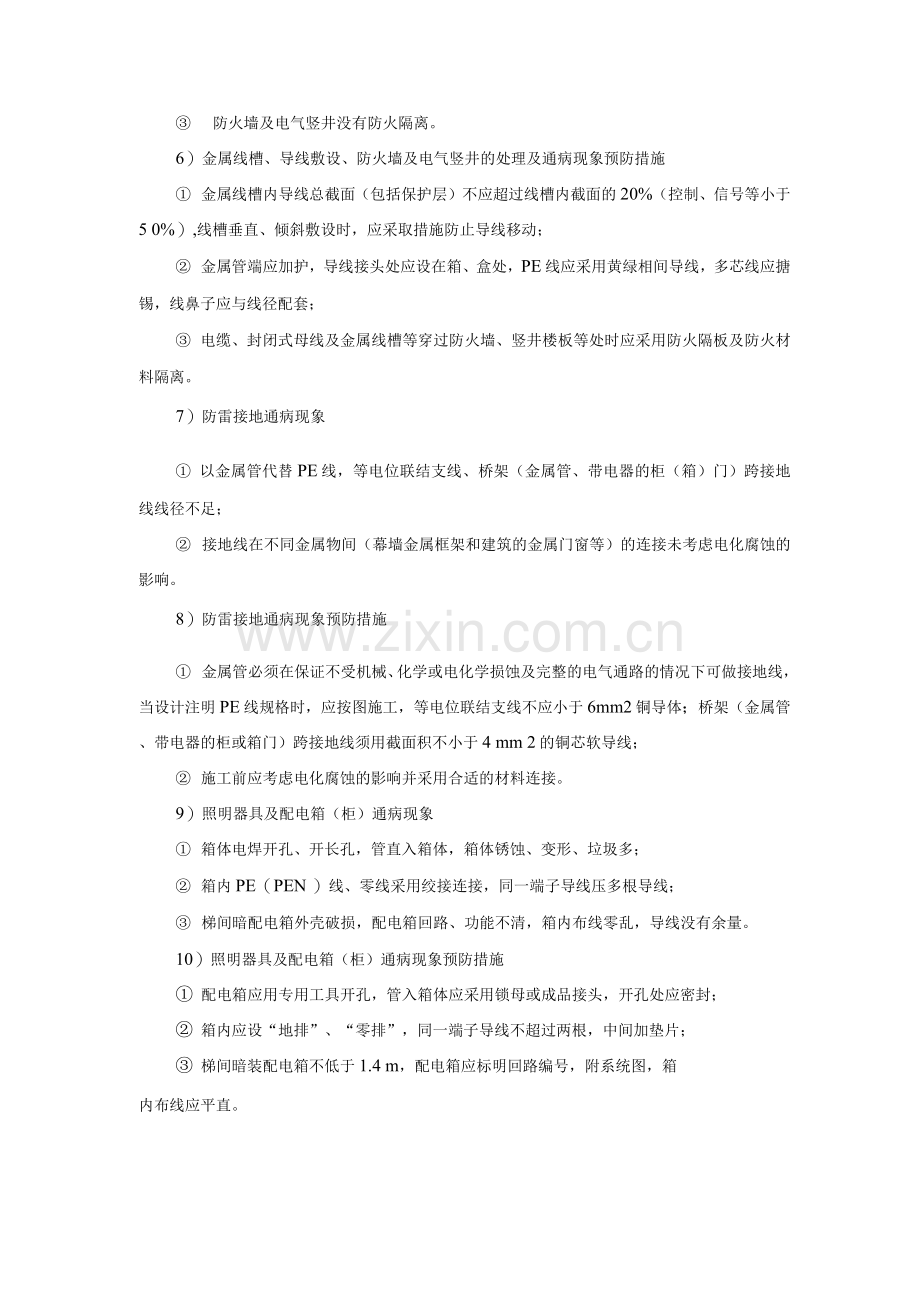

③ 防火墙及电气竖井没有防火隔离。
6）金属线槽、导线敷设、防火墙及电气竖井的处理及通病现象预防措施
① 金属线槽内导线总截面（包括保护层）不应超过线槽内截面的20%（控制、信号等小于5 0%）,线槽垂直、倾斜敷设时，应采取措施防止导线移动；
② 金属管端应加护，导线接头处应设在箱、盒处，PE线应采用黄绿相间导线，多芯线应搪锡，线鼻子应与线径配套；
③ 电缆、封闭式母线及金属线槽等穿过防火墙、竖井楼板等处时应采用防火隔板及防火材料隔离。
7）防雷接地通病现象
① 以金属管代替PE线，等电位联结支线、桥架（金属管、带电器的柜（箱）门）跨接地线线径不足；
② 接地线在不同金属物间（幕墙金属框架和建筑的金属门窗等）的连接未考虑电化腐蚀的影响。
8）防雷接地通病现象预防措施
① 金属管必须在保证不受机械、化学或电化学损蚀及完整的电气通路的情况下可做接地线，当设计注明PE线规格时，应按图施工，等电位联结支线不应小于6mm2铜导体；桥架（金属管、带电器的柜或箱门）跨接地线须用截面积不小于4 mm 2的铜芯软导线；
② 施工前应考虑电化腐蚀的影响并采用合适的材料连接。
9）照明器具及配电箱（柜）通病现象
① 箱体电焊开孔、开长孔，管直入箱体，箱体锈蚀、变形、垃圾多；
② 箱内PE（PEN ）线、零线采用绞接连接，同一端子导线压多根导线；
③ 梯间暗配电箱外壳破损，配电箱回路、功能不清，箱内布线零乱，导线没有余量。
10）照明器具及配电箱（柜）通病现象预防措施
① 配电箱应用专用工具开孔，管入箱体应采用锁母或成品接头，开孔处应密封；
② 箱内应设“地排”、“零排”，同一端子导线不超过两根，中间加垫片；
③ 梯间暗装配电箱不低于1.4 m，配电箱应标明回路编号，附系统图，箱
内布线应平直。
