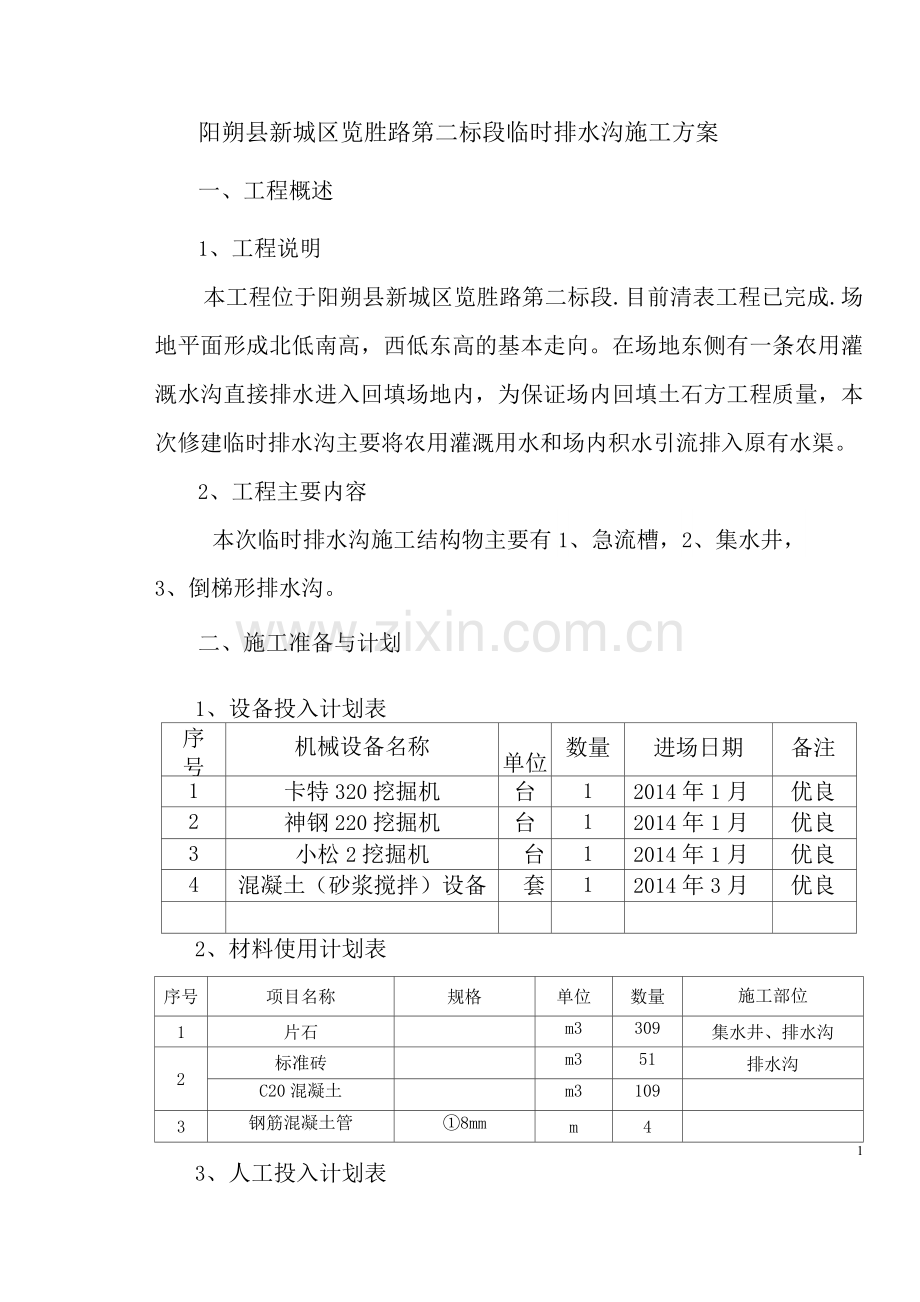

阳朔县新城区览胜路第二标段临时排水沟施工方案
一、工程概述
1、工程说明
本工程位于阳朔县新城区览胜路第二标段.目前清表工程已完成.场地平面形成北低南高，西低东高的基本走向。在场地东侧有一条农用灌溉水沟直接排水进入回填场地内，为保证场内回填土石方工程质量，本次修建临时排水沟主要将农用灌溉用水和场内积水引流排入原有水渠。
2、工程主要内容
本次临时排水沟施工结构物主要有1、急流槽，2、集水井，
3、倒梯形排水沟。
二、施工准备与计划
1、设备投入计划表
序
号
机械设备名称
单位
数量
进场日期
备注
1
卡特320挖掘机
台
1
2014年1月
优良
2
神钢220挖掘机
台
1
2014年1月
优良
3
小松2挖掘机
台
1
2014年1月
优良
4
混凝土（砂浆搅拌）设备
套
1
2014年3月
优良

2、材料使用计划表

序号
项目名称
规格
单位
数量
施工部位
1
片石

m3
309
集水井、排水沟
2
标准砖

m3
51
排水沟
C20混凝土

m3
109

3
钢筋混凝土管
①8mm
m
4

1
3、人工投入计划表

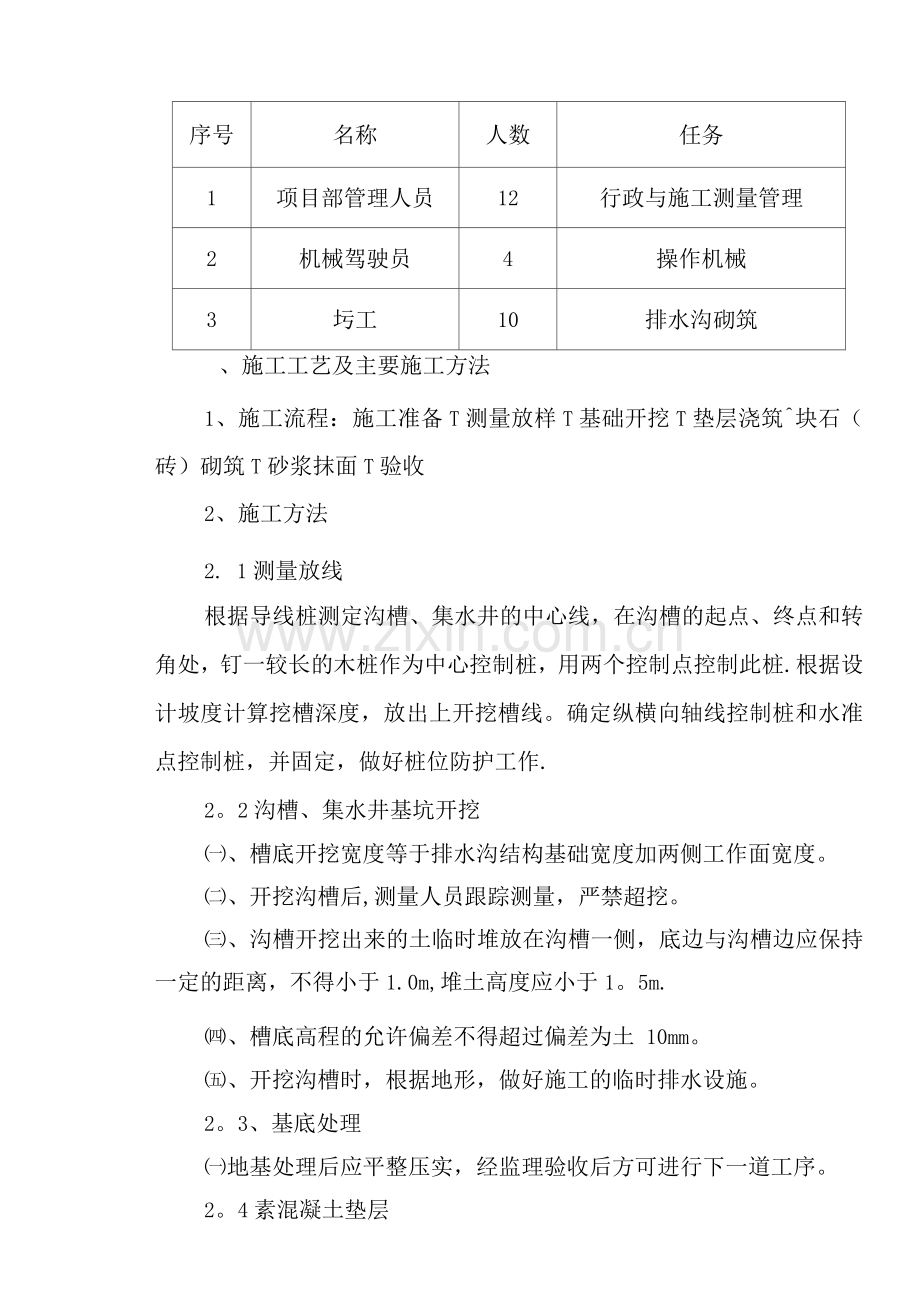

序号
名称
人数
任务
1
项目部管理人员
12
行政与施工测量管理
2
机械驾驶员
4
操作机械
3
圬工
10
排水沟砌筑
、施工工艺及主要施工方法

1、施工流程：施工准备T测量放样T基础开挖T垫层浇筑^块石（砖）砌筑T砂浆抹面T验收
2、施工方法
2. 1测量放线
根据导线桩测定沟槽、集水井的中心线，在沟槽的起点、终点和转角处，钉一较长的木桩作为中心控制桩，用两个控制点控制此桩.根据设计坡度计算挖槽深度，放出上开挖槽线。确定纵横向轴线控制桩和水准点控制桩，并固定，做好桩位防护工作.
2。2沟槽、集水井基坑开挖
㈠、槽底开挖宽度等于排水沟结构基础宽度加两侧工作面宽度。
㈡、开挖沟槽后,测量人员跟踪测量，严禁超挖。
㈢、沟槽开挖出来的土临时堆放在沟槽一侧，底边与沟槽边应保持一定的距离，不得小于1.0m,堆土高度应小于1。5m.
㈣、槽底高程的允许偏差不得超过偏差为土 10mm。
㈤、开挖沟槽时，根据地形，做好施工的临时排水设施。
2。3、基底处理
㈠地基处理后应平整压实，经监理验收后方可进行下一道工序。
2。4素混凝土垫层
㈠、混凝土生产及运输：采用集中搅拌生产混凝土,搅拌好的混凝土用翻斗车人工运送到施工现场。
㈡、清理:在基坑土上清除碎土和杂物。
㈢、混凝土浇筑：砼的下料距离所浇筑的砼表面高度不得超过2m,卸料后由人工均匀摊铺，压实，整平.
㈣、混凝土养护:混凝土施工后，待强度达到设计强度75%后方可进行砌筑施工.
2。5砌筑：
砂浆：砂浆的强度等级应符合设计规定；砂浆的配合比应采用质量比，并经试验确定；人工拌合砂浆应采用“干三湿三”法拌制；已经拌合好的砂浆应在初凝前使用完毕。
2. 5。2砌砖：
㈠、砌砖前应检查垫层或平基尺寸，高程及中线位置，垫层混凝土抗压强度满足要求后，方可开始砌砖.
㈡、垫层或平基顶面应先清扫，并用水冲刷干净。
㈢、砌砖前应根据中心线放出墙基线，摆砖撂底，确定砌法。
㈣、砖使用前应浸水，不得有干心现象。
㈤、砌砖体应上下错缝，内外搭接，宜采用“三顺一 丁”
3砌法，但最下一层和最上一层砖，应用丁字砌筑.
㈥、砌砖时，砂浆应满铺满挤，灰缝不得有竖向通缝，水平灰缝厚度和竖向灰缝厚度应为10mm ，允许编差为±2mm。
㈦、砌筑直墙应挂线。砌体表面应平直,随砌随找平.
2. 5. 3块石砌筑：
㈠砌体所用的石料应选择质地坚实、无风化剥落和裂纹的石块，块体的中部厚度不宜小于150mm.片石中部厚度不应小于2mm ；石砌体各部位所用石块要大小搭配使用，不可先用大块后用小块。采用形状不规则的乱毛石、形状太不规则但相对的两个平面大致平行的平毛石以及经过加工的块石，其强度等级均应不低于30Mpa.用做镶面的片石，应选择表面较平整、尺寸较大者，并应稍加修整。
㈠、砌筑前，应清除石块表面的泥垢、水锈等杂质，必要时用水清洗后方可使用。砂浆必须具有良好的和易性，也可用直观法进行检查,以用手能将砂浆捏成小团，松手后既不松散、又不由灰铲上流下为度。砂浆采用机械拌和，拌和时间宜为3〜5min。在运输过程或在贮存器中发生离析、泌水的砂浆，砌筑前应重新拌和；已凝结的砂浆，不得使用。
㈡、砌筑基础的第一层砌块时，如基底为岩层或混凝土基础，应先将基底表面清洗、湿润，再坐浆砌筑，砌体应分段砌筑，砌体较长时可分段分层砌筑，但两相邻工作段的砌筑差一般不宜超过1。2m；分段位置宜尽量设在沉降缝或伸缩缝处。各砌层的砌块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑时，底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实.用小石子混凝土塞竖缝时，应以扁铁捣实。较大的砌块应使用于下层，安砌时应选取形状及尺寸较为合适的砌块，尖锐突出部分应敲除。砌筑上层块时，应避免振动下层砌块.砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润。
㈢、浆砌砌体，应在砂浆初凝后，洒水覆盖养生7〜14d。养护期间应避免碰撞、振动或承重.
2. 5. 4砂浆抹面
㈠、抹面的砖墙，应随砌随将挤出的砂浆刮平，进行砂浆抹面施工应符合下列要求：
㈡、砌体表面粘结的残余砂浆应清除干净，将砖墙表面洒水湿润。
㈢、抹面水泥砂浆强度等级应符合设计规定，抹灰厚度应为 20 〜30mm。
㈣、水泥砂浆抹面完成后，应进行养护。抹面砂浆终凝后，应保持表面湿润，宜每隔4h洒水一次，养护时间宜为14d.
四、安全、文明施工保证措施
本工程以创建文明工地为目标，安全、文明、优质、如期完成施工任务，树立企业良好的社会信誉和形象。
1、项目经理对工程的文明施工负责，并设立以项目经理为主的文明施工管理网络。
2、坚决落实执行技术质量保证措施和安全生产保证措施。
3、加强对施工人员管理，加强“七不”规范和文明意识教育，提高施工人员的整体素质，促进工程施工顺利进行。
4、施工区域内的通道要指派专人清扫养护，确保道路平整，通畅、无积水。
5、施工区、生活区分隔明确，生活区做到整齐洁净，施工建材，机具设备排放整齐，有条不紊.
6、在施工中做好排水工作，在汛期或暴雨时加强值班，做好防汛排涝工作。
7、加强施工现场管理，每次做好工完场清，不留“尾巴”.
8、施工中积极保护周边农田青苗不受损坏，不受污染，教育和管理好职工，不动农民一草一木。
五、质量保证措施
5。1首先确立系统的质量管理网络体系，在全体施工人员心中明确树立创优良工程的奋斗目标，制定质量控制奖罚条例。
5。2在施工前组织工程技术人员认真学习施工图纸和技术规范，充分了解工程的地形、地质、水文情况，合理地安排好施工现场，并由项目经理组织施工方案讨论及技术交底，根据质量技术要求制定技术复核制度及工序检验制度，使工程施工能在合理、科学、规范的状态下进行。
5。3报验制度
㈠、技术负责人质量员对工程施工全过程进行质量和进度控制，因此要加强各工序质量检查，隐蔽工程验收，施工测量、成果及施工资料等及时报验和做好必要验收签证确认。
㈡、坚持做到上道工序未经验收不准进行下道工序施工的原则，并坚持质保资料不全不能验收的原则。
㈢、隐蔽工程项目必须报验，验收合格后方可进行下道工序施工。
㈣、加强职工的质量意识教育，认真执行专检、自检、互检及工序交接检。
六、主要工程数量汇总表

临时排水沟主要工程数量
序

单

号
项目名称
位
数量
备注
1
土方开挖
m3
1048。 136

2
6mm钢筋混凝土管
m
98

3
砂石垫层
m3
19。6

4
砂石回填
m3
103.256

5
土方回填
m
62。62

6
圆形检查井（直径1M）
座
1

七、施工总平面图
见附件
