门式钢架安装流程

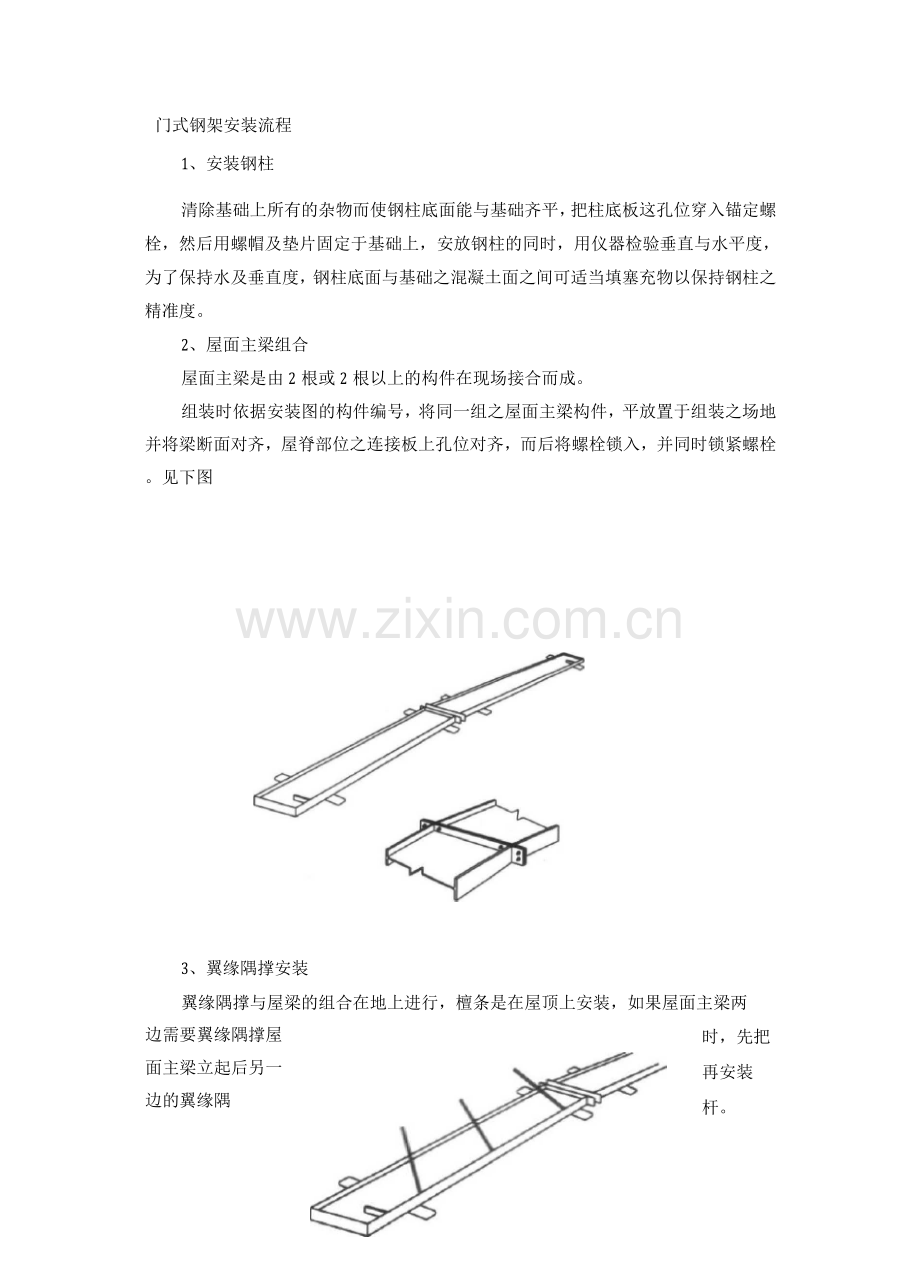

1、安装钢柱
清除基础上所有的杂物而使钢柱底面能与基础齐平，把柱底板这孔位穿入锚定螺栓，然后用螺帽及垫片固定于基础上，安放钢柱的同时，用仪器检验垂直与水平度，为了保持水及垂直度，钢柱底面与基础之混凝土面之间可适当填塞充物以保持钢柱之精准度。
2、屋面主梁组合
屋面主梁是由2根或2根以上的构件在现场接合而成。
组装时依据安装图的构件编号，将同一组之屋面主梁构件，平放置于组装之场地并将梁断面对齐，屋脊部位之连接板上孔位对齐，而后将螺栓锁入，并同时锁紧螺栓。见下图

3、翼缘隅撑安装
翼缘隅撑与屋梁的组合在地上进行，檀条是在屋顶上安装，如果屋面主梁两
边需要翼缘隅撑屋面主梁立起后另一边的翼缘隅
时，先把
再安装
杆。

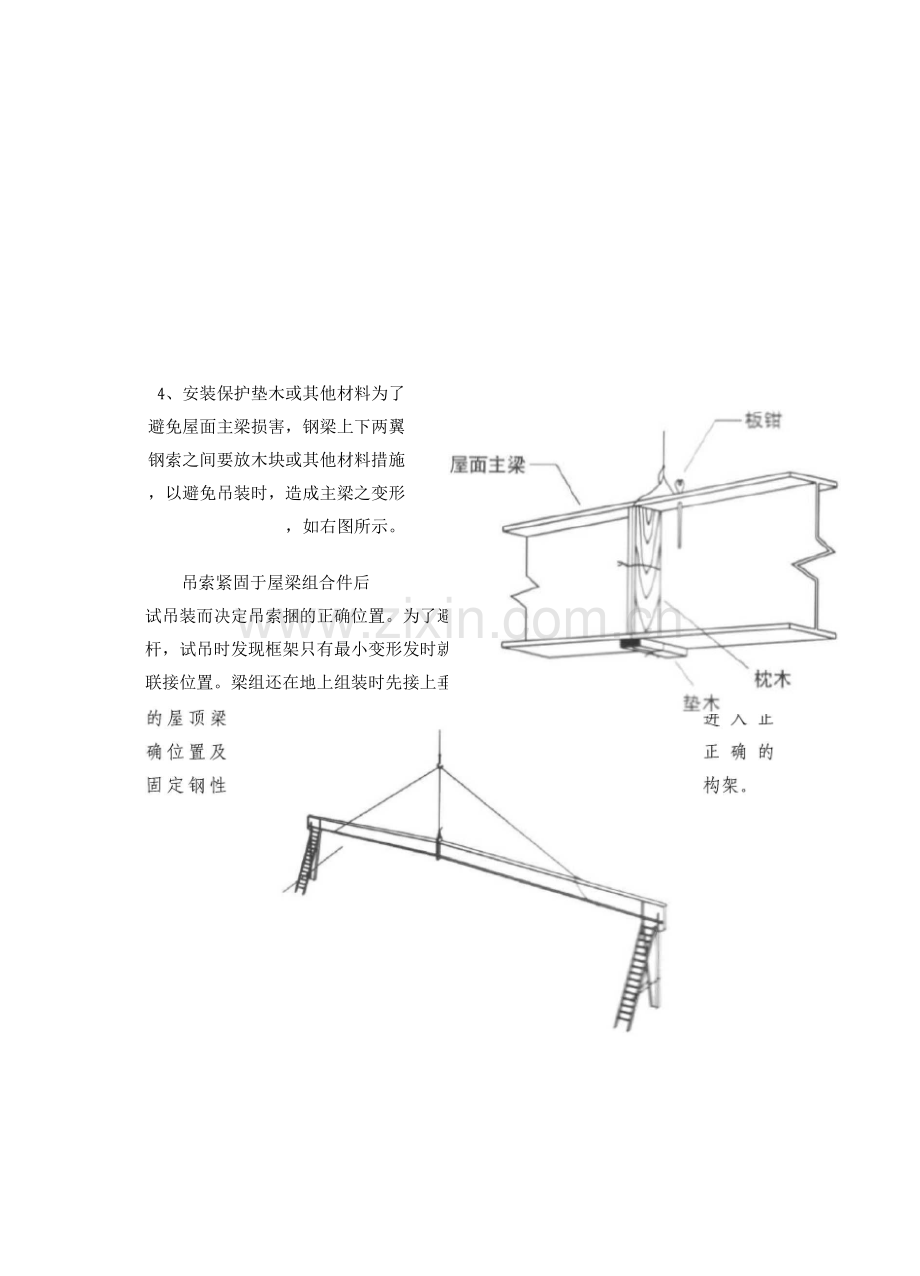

4、安装保护垫木或其他材料为了避免屋面主梁损害，钢梁上下两翼钢索之间要放木块或其他材料措施，以避免吊装时，造成主梁之变形，如右图所示。

吊索紧固于屋梁组合件后
试吊装而决定吊索捆的正确位置。为了避免吊索滑出去，靠近吊索的翼缘孔插一支撬杆，试吊时发现框架只有最小变形发时就表示吊索位置正确，注意其他屋梁组的吊装联接位置。梁组还在地上组装时先接上垂线及拉索才能指示在吊装之后

当吊升或放置在柱上时避免碰撞到屋架梁。
慢慢地吊起屋面梁组后指示到正确位置与使梁及柱的翼缘孔对准后锁螺栓。
5、使用撬杆定位销来定位
撬杆可以用来定孔位，吊车放松前，先拉紧拉索而使构架稳定。

6、吊装屋面主梁
翼缘斜撑及固定座装好及钢柱已经锁固拉紧后，屋面主梁就可以安置在柱的顶端并用螺栓锁紧。
下面所示为屋面主梁吊装的几种方法。

7、组立第二组屋面大梁
依吊装第一组屋面大梁之相同方式，吊装第二组及第三组等，并于吊装完成第二组屋面主梁后，安装部分之檩条构件，如右图所示。
8、次构件安装
次构件包括檩条、檐支撑与围梁等。两棉刚架安装完成就开始安装次构件。

9、安装支撑
基本的支撑连接在屋面梁及柱的腹板上，其他结构体状况则需要固定座与U型连接器的安排，山墙地方使用的拉杆是锁在角柱的腹板以及穿入靠近山墙风柱的屋顶梁环首螺栓。所有的斜撑先不要锁紧，结构体校正定位完毕后再锁紧。
J
加编肋
&逢接板
钢柱
圆铁斜撑
垂直节点板
檩条及墙檩的结构系统有简支跨与连续跨两种，此两种之接合方式，在于接合方式不同。
钢结构需安装其他结构构件时，一般均需将第一单元完全安装完毕，含主构件、次构件、拉杆及翼缘斜撑等等。且需校正水平及垂直度，一般而言，若檩条使用简支跨只需完成二跨即可，若使用连续跨，则需完成三跨以上之构件，且需进行水平及垂直之调整。
10、利用斜撑来调整构件之垂直与方正
吊装完成后马上调整构件间之垂直度及水平度，确保连续构架间的正确准线，此时就要调整墙及屋顶的对角斜撑。

于调整斜撑之原理及方式系将一边斜撑锁紧时另一边放松，如上图之所示，如此可将倾斜之钢柱调整至垂直方位，当柱已达到垂直度时，侧墙斜撑锁太紧而损害构件。
从屋檐到屋脊系利用屋脊点为中心点调整斜撑，并对齐屋顶梁就能保持屋顶梁垂直。建筑物需要斜撑，并利用斜撑构件来达到调整全体构件水平及垂直度，待调整所有构件垂直方正后便可锁紧翼缘斜撑。
使用绳索方法来调整屋顶梁。
检查屋顶梁的直度。在檐支撑到屋脊桁条，绑一条直线，调整桁条，使每一条上同一孔位对齐。如果没有对齐，重新调整钢构架，使之垂直。

把山墙的斜墙撑杆调整保持山墙垂直状况。如果发现局部屈服，就需暂时调整斜撑，等到山墙垂直后，锁紧斜撑杆
11、安装翼缘隅撑
翼缘隅撑安装完成前示意图见下图，翼缘隅撑可提供屋面梁及柱的侧向支撑，所以安装翼缘隅撑很重要。

翼缘侧掉在地面上与摩面方梁遮拎

翼缘隅撑安装固定剖面图见下图

缘隅撑安装完成图见下图
一般翼缘隅撑均在地上连搂到屋面梁上，吊装后才使用螺栓连结到檩条或墙檩上。
