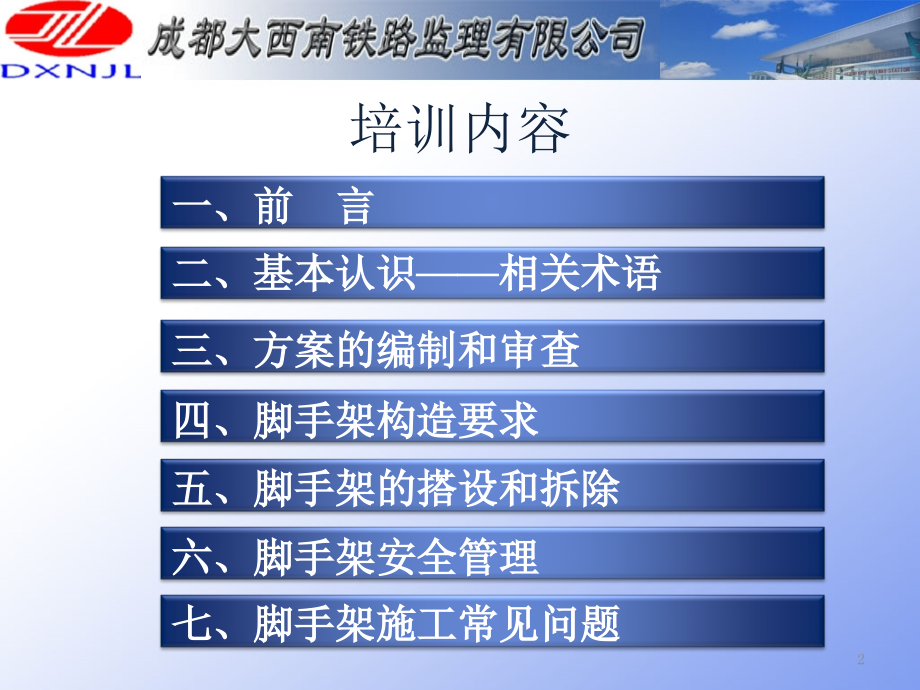

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,脚手架工程监理工作,要点培训,1,培训内容,一、前 言,二、基本认识,相关术语,三、方案的编制和审查,四、脚手架构造要求,五、脚手架的搭设和拆除,六、脚手架安全管理,七、脚手架施工常见问题,2,在对施工现场的脚手架进行检查中发现，脚手架不合格问题比较多，主要问题是,脚手架搭设未编制专项施工方案或施工方案与现场施工严重脱节，,一部分作业人员没有按照脚手架的施工方案搭设；脚手架的检查、验收不到位；,检查、验收人员不认真或不掌握脚手架的检查、验收基本要求，监督能力比较弱责任心不强,，导致施工现场脚手架不同程度存在着很多问题，留下了较大安全隐患。今天的培训主要是通过对脚手架规范的学习和在搭拆及日常使用中常见的一些问题进行讲解。,首先，让我们先对脚手架的事故案例进行学习，从事故案例中汲取血的教训，防范事故的发生。,前 言,3,某一建筑工地正在使用中的脚手架突然倒塌,该工程脚手架东西长约,50,米、高,20,米，事故发生前，施工人员在,施工,脚手架上进行楼房外墙,装饰,干,挂花岗岩,石材幕墙,施工,。正操作时，施工现场,50m,长的东面脚手架的中部第,7,8,排纵向水平杆向东拱出并下沉了,10,20cm,，听到断裂响声，脚手架随之向下垂直坍塌，导致名施工人,员,被散落的钢管砸伤头部。坍塌的脚手架为东墙面脚手架，其余部分因受牵引而被拉成斜梯状。,案例一：,装修施工中手架倒塌,脚手架倒塌事故现场,4,1,）搭设前,无正规施工方案,，无搭设图样。,2,）脚手架搭设各部位尺寸是由项目负责人凭经验自行确定的。,3,）立杆间距过大，最大处超过,2m,。,4,）装修施工工程中，,部分连墙件提前拆除,。,5,）使用荷载严重超载，在脚手架,上集中堆放,大理石。,事故原因分析,5,某一建筑工地正在拆除中的脚手架突然倒塌。,某闹市区临街一栋,27m,高建筑物的脚手架在拆除过程中突然坍塌，当场造成,2,名工人不幸坠亡，,2,人重伤和,10,人轻伤，路边,1,辆汽车被压在脚手架下的重大事故。事故现场的脚手架紧贴着公路搭建，四周,无,防护围墙和明显的警示标志。,案例二：,脚手架拆除过程中倒塌,脚手架坍塌事故现场,6,1,）拆除前，没有进行,安全技术交底,，操作工人凭借经验进行拆除作业。,2,）拆除脚手架前施工现场没有拉好警戒围栏。,3,）在脚手架拆除之前已有杆件,缺少连接扣件,现象。,4,）在拆除过程中，,提前拆除脚手架,剪刀撑、连墙件,。,事故原因分析,7,2005,年,9,月,5,日晚,10,时,10,分左右，北京西西工程,4#,地项目高大厅堂顶盖模板支架在浇注接近完成时发生整体垮塌，造成死亡,8,人、伤,21,人的重大伤亡事故,案例三：北京西西工程,模板支架,坍,塌事故,8,西西工程坍塌事故现场图片,9,事故原因分析,扣件式钢管脚手架安全技术规范,5.4.6,条规定，模板支架立杆的计算长度取整体稳定计算结果最不利值，顶部立杆段,Lo=k,（,h+2a,），该计算式表明，必须严格控制,a,（悬伸长度）值,(,要求,a,500mm,),，否则，将会出现严重降低支架（立杆）稳定承载能力的危险情况。,10,事故原因分析,对残存支架扣件扭紧力矩检查结果显示，现场量测到的扣件拧紧力矩为,10-40Nm,，,大多不到,20Nm,，半数以上只有,10Nm,多一点,，大大降低了节点的承载能力。不满足,建筑施工扣件式钢管脚手架安全技术规范,规定的,40,65Nm,的要求。,11,事故原因分析,残存支架缺少构造措施,不合要求的立杆搭接型式,无剪刀撑,12,事故原因分析,残存支架无扫地杆,残存支架缺上碗扣,13,事故原因分析,碗扣架接头不合格，扣件材质低劣,14,事故原因分析,1,）支架,方案未经审批就进行搭设,，在报送二稿时，支架已搭设完毕；,2,）属于应组织专家论证的项目，但,没有组织论证审查,；,3,）监理虽未在方案送审稿上签字，但也,没有行文制止搭设和浇注混凝土,，事实上默认了混凝土的浇筑；,4,）实际搭设模板支架立杆顶部,伸出长度过大,是造成高大模板支架失稳坍塌事故的主要原因；,5,）扣件螺栓,拧紧扭力矩,普遍不足，造成支撑架体失稳的重要原因；,6,）模板支架,搭设质量很差,：如个别节点无扣件连接；缺少扫地杆、横杆、剪刀撑，造成支撑体系承载力严重下降,7,）现场搭设支架中使用的钢管杆件、扣件、顶托等材料存在,质量缺陷,。,15,1.,钢管、扣件,质量缺陷,，导致强度、延伸性不足,2.,连墙件,配置不足且被随意拆除，又不设临时固定措施。,3.,支撑钢管密度不够，雨水、漏水浸入和其它工种的施工影响,使得脚手架的,基础下沉局部悬空,。,4.,脚手架上堆积物过多，,荷载过于集中,。,5.,扣件,松脱、滑移、断裂。,6.,脚手板滑脱。,7.,立杆,承载力,不足（明显弯曲）。,8.,大跨、超高、荷载重情况下，脚手架支撑力不够导致坍塌。,9.,横向连接杆过稀，整体稳定性不足。,脚手架事故原因汇总,16,如何预防事故的发生呢,17,1.,通过此次培训使监理人员能够掌握脚手架安全管理和检查验收的相关知识；,能够严格按照规程、规范要求把好关；掌握应知应会的脚手架知识。,2.,使 脚手架管理达到安全质量标准化的相关要求，杜绝安全事故的发生。,培训目的,18,规范名称,编号,建筑施工扣件式钢管脚手架安全技术规范,JGJ130-2011,建筑施工碗扣式钢管脚手架安全技术规范,JGJ166-2008,建筑施工承插型盘扣式钢管支架安全技术规程,JGJ231-2010,建筑施工门式钢管脚手架安全技术规范,JGJ 128-2010,施工现场脚手架安全管理主要参照规范,19,基本认识,相关术语,20,扣件式脚手架是由标准的钢管杆件（立杆、大横杆、小横杆、斜撑）和特制扣件组成的脚手架骨架与脚手板、防护构件、连墙件等组成的，是目前最常用的一种脚手架。装卸方便，利于施工操作；搭设灵活，能搭设高度大；坚固耐用，使用方便。每步架高可根据施工需要灵活布置，取材方便，钢、木、竹等均可应用。经常采用的有双排式和单排式、整体式等形式。,双排式沿外,(,墙,),侧设两排立杆和水平杆，小横杆两端支承在内外二排立杆上，多、高层房屋均可采用，当房屋高度超过,50m,时，需专门设计。,单排式沿墙外侧仅设一排立杆和水平杆，其小横杆与大横杆连接，另一端承在墙上，仅适用于荷载较小，高度较低（,25m,，墙体有一定强度的多层房屋。）,扣件式钢管脚手架,21,22,钢管杆件包括,立杆、大横杆、小横杆、剪刀撑、斜杆和抛撑。,脚手架钢管宜采用,48.33.6,钢管。用于立杆、大横杆、剪刀撑和斜杆的钢管标准长度为,6m,，每根架管最大重量不宜超过,25.8kg,，以便适合人工操作。用于小横杆的钢管长度宜在,0.8,1.5m,，以适应脚手架宽度的需要。脚手架钢管应符合国家标准,GB/T13793,、,GB/T3091,、,GB/T700,、,Q235,钢级普通钢管。,钢管杆件,23,扣件为杆件的连接件。由可锻铸铁铸造扣件和铸钢制做扣件两种。采用其他材料制作的需经试验证明质量符合标准规定。其主要作用是,依靠摩擦力传递各种施工荷载。,扣件的基本形式有三种：,直角扣件：,用于两根钢管呈垂直交叉的连接；,旋转扣件：,用于两根钢管呈任意角度交叉的连接；,对接扣件：,对接扣件用于两根钢管的对接连接。,扣件,24,旋转扣件,对接扣件,直角扣件,扣件形式,25,26,27,28,扣件式钢管脚手架的底座用于承受脚手架立柱传递下来的荷载，底座一般采用厚,8mm,，边长,150,200mm,的钢板作底板，上焊,150mm,高的钢管，包括固定底座和可调底座。固定底座形式有内插式和外套式两种，内插式的外径,D1,比立杆内径小,2mm,，外套式的内径,D2,比立杆外径大,2mm,。,底座,内插式底座,外套式底座,29,施工现场常见固定底座,30,施工现场常见可调底座,31,插入立杆钢管顶部，可调节高度的顶撑。,可调托撑抗压承载力设计值不应小于,40kN,，支托板厚不应小于,5mm,。,可调托撑,32,脚手架中的水平杆件。沿脚手架纵向设置的水平杆为纵向水平杆（大横杆）；沿脚手架横向设置的水平杆为横向水平杆（小横杆）。,水平杆,33,贴近楼（地）面设置，连接立杆根部的纵、横向水平杆件；包括纵向扫地杆、横向扫地杆。纵向扫地杆应采用直角扣件固定在,距钢 管底端不大于,200mm,处,的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。,其作用是增强脚手架立杆根部的稳定性，提高脚手架的整体刚度。,扫地杆,200mm,34,将脚手架架体与建筑主体结构连接，能够,传递拉力和压力的构件,。扣件式钢管脚手架的连墙构造常用形式有以下几种：,连墙件,夹固式刚性连接,（,a,）单杆穿墙夹固示意 （,b,）单杆窗口夹固式,单杆箍柱式刚性连接,预埋钢管方法刚性连接,带短钢管预埋件刚性连接,35,采用窗口垂直别杆方法做拉结,采用窗口水平别杆方法，做刚性拉结,脚手架采用抱砼结构柱方法拉结,外脚手架采用预埋管方法做拉结,36,在脚手架竖向或水平向成对设置的交叉斜杆。,剪刀撑作用：对架体的整体稳定性起着重要作用；防止脚手架的纵向变形，增强脚手架的整体刚度。,剪刀撑,37,与双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆。其与立杆斜交并与地面形成,45,60,角，上下,连续设置,。主要设置在,脚手架拐角处,，其作用是防止架子沿纵长方向倾斜并承受脚手架的水平作用力。,开口脚手架必须设置横向斜撑。,横向斜撑,38,用于脚手架侧面支撑，与脚手架外侧面斜交的杆件。是设置在脚手架外排（周围）、从地面支撑脚手架的斜杆，一般与地面成,60,夹角，,作用,是增加脚手架横向稳定，阻止脚手架向外倾斜或倾倒，在,支撑脚手架初期和拆除脚手架剩最后几步,时，其作用尤为重要。,抛撑,连接点中心距主节点距离不应大于,300mm,39,它是铺于小横杆上直接承受施工荷载的构件。脚手板一般用厚,2mm,的钢板压制而成，长度,2,4m,，宽度,250mm,，表面应有防滑措施。也可采用厚度不小于,50mm,的杉木板或松木板，长度,3,6m,，宽度,200,250mm,；或者采用竹脚手板，有竹笆板和竹片板两种形式。脚手板的材质应符合规定，且脚手板不得有超过允许的变形和缺陷。,脚手板（跳板）,40,立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。,主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。,主节点处的两个直角扣件的中心距不应大于,150mm,。,主节点,小横杆,41,悬挑式脚手架是通过悬挑承力结构将外脚手架的荷载传递到建筑结构上，避免外脚手架一次搭设过高而导致外脚手架结构承载力不够或稳定性能的下降。,由于悬挑脚手架通过悬挑承力结构将整个高层外脚手架多次分段并向建筑结构卸载传力，分段的外脚手架结构自成体系，因而悬挑脚手架不仅能够满足高层外脚手架的搭设需要，还可根据施工的实际需要进行相对独立的拆除或翻搭。,型钢悬挑脚手架,42,悬挑承力结构从结构承力形式上可分为挑梁式、挑拉式、挑撑式、撑拉结合式四类。,悬挑脚手架结构形式,43,是我国参考国外经验自行研制的一种多功能脚手架，其杆件节点处采用碗扣连接，由于碗扣是固定在钢管上的，构件全部轴向连接，力学性能好，其连接可靠，组成的脚手架整体性好，不存在扣件丢失问题。,碗扣式钢管脚手架由钢管立杆、横杆、碗扣接头等组成,。其基本构造和搭设要求与扣件式钢管脚手架类似，不同之处主要在于碗扣接头。碗扣接头是该脚手架系统的核心部件，它由上碗扣、下碗扣、横杆接头和上碗扣的限位销等组成。,上碗扣、下碗扣和限位销按,60cm,间距设置在钢管立杆之上，其中下碗扣和限位销则直接焊在立杆上。组装时，将上碗扣的缺口对准限位销后，把横杆接头插入下碗扣内，压紧和旋转上碗扣，利用限位销固定上碗扣。碗扣接头可同时连接,4,根横杆，可以互相垂直或偏转一定角度。,碗扣式钢管脚手架,44,碗扣节点构成图,45,承插型盘扣式支架是一种高度灵活的多功能支撑架，以立杆部件为基础，立杆上配置连接盘。每个连接盘上设置有,8,个孔，以便连接其他部件，使整个结构牢固稳定。盘扣式支架具有承载力大、稳定性好、零部件安装便捷、安全性好、耐久性好，搭设方法简便的优点。,承插型盘扣式钢管脚手架,46,盘扣节点,1-,连接盘；,2-,插销；,3-,水平杆杆端扣接头,4-,水平杆；,5-,斜杆；,6-,斜杆杆端扣接头；,7-,立杆,47,48,承插型钢管脚手架构造图,49,门型脚手架，也称门式钢管脚手架，属组合式脚手架，该脚手架是以门架、交叉支撑、挂扣式脚手板等组成的基本结构，再以水平加固杆、剪刀撑、扫地杆加固，并采用连墙件与建筑结构拉结的定型化钢管脚手架。,门式钢管脚手架施工速度快，拆装方便，但整体性能和刚度较差。门式脚手架搭设高度一般不宜超过,45m,。,门式钢管脚手架（鹰架或龙门架）,门式脚手架基本单元,1-,门式框架；,2-,垫板；,3-,可调底座,4-,交叉拉杆；,5-,连接器；,6-,水平梁架；,7-,锁臂,50,门式脚手架主要部件,51,方案的编制及审查,52,第三条 本办法所称危险性较大的分部分项工程是指建筑工程在施工过程中存在的、可能导致作业人员,群死群伤或造成重大不良社会影响的分部分项工程。,危险性较大的分部分项工程安全专项施工方案，是指施工单位在编制施工组织（总）设计的基础上，针对危险性较大的分部分项工程,单独编制的安全技术措施文件。,第五条 施工单位应当在危险性较大的分部分项工程,施工前编制专项方案；,对于超过一定规模的危险性较大的分部分项工程，,施工单位应当组织专家对专项方案进行论证。,53,一、基坑支护、降水工程开挖深度超过,3m,（含,3m,）或虽未超过,3m,但地质条件和周边环境复杂的基坑（槽）支护、降水工程。,二、土方开挖工程开挖深度超过,3m,（含,3m,）的基坑（槽）的土方开挖工程。,三、模板工程及支撑体系,（一）各类工具式模板工程：包括大模板、滑模、爬模、飞模等工程。,（二）混凝土模板支撑工程：搭设高度,5m,及以上；搭设跨度,10m,及以上；施工总荷载,10kN/m,2,及以上；集中线荷载,15kN/m,及以上；高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程。,（三）承重支撑体系：用于钢结构安装等满堂支撑体系。,四、起重吊装及安装拆卸工程（一）采用非常规起重设备、方法，且单件起吊重量在,10KN,及以上的起重吊装工程。（二）采用起重机械进行安装的工程。（三）起重机械设备自身的安装、拆卸。,危险性较大的分部分项工程范围,五、脚手架工程,（一）搭设高度,24m,及以上的落地式钢管脚手架工程。（二）附着式整体和分片提升脚手架工程。（三）悬挑式脚手架工程。（四）吊篮脚手架工程。（五）自制卸料平台、移动操作平台工程。（六）新型及异型脚手架工程。,六、拆除、爆破工程（一）建筑物、构筑物拆除工程。（二）采用爆破拆除的工程。七、其它,（一）建筑幕墙安装工程。（二）钢结构、网架和索膜结构安装工程。（三）人工挖扩孔桩工程。（四）地下暗挖、顶管及水下作业工程。（五）预应力工程。（六）采用新技术、新工艺、新材料、新设备及尚无相关技术标准的危险性较大的分部分项工程。,54,超过一定规模的危险性较大的分部分项工程,深基坑工程,（一）开挖深度超过,5m,（含,5m,）的基坑（槽）的土方开挖、支护、降水工程。（二）开挖深度虽未超过,5m,，但地质条件、周围环境和地下管线复杂，或影响毗邻建筑（构筑）物安全的基坑（槽）的土方开挖、支护、降水工程。,模板工程及支撑体系,（一）工具式模板工程：包括滑模、爬模、飞模工程。,（二）混凝土模板支撑工程：搭设高度,8m,及以上；搭设跨度,18m,及以上；施工总荷载,15kN/m2,及以上；集中线荷载,20kN/m,及以上。,（三）承重支撑体系：用于钢结构安装等满堂支撑体系，承受单点集中荷载,700Kg,以上。,起重吊装及安装拆卸工程,（一）采用非常规起重设备、方法，且单件起吊重量在,100kN,及以上的起重吊装工程。（二）起重量,300kN,及以上的起重设备安装工程；高度,200m,及以上内爬起重设备的拆除工程。,脚手架工程,（一）搭设高度,50m,及以上落地式钢管脚手架工程。（二）提升高度,150m,及以上附着式整体和分片提升脚手架工程。（三）架体高度,20m,及以上悬挑式脚手架工程。,拆除、爆破工程,（一）采用爆破拆除的工程。（二）码头、桥梁、高架、烟囱、水塔或拆除中容易引起有毒有害气（液）体或粉尘扩散、易燃易爆事故发生的特殊建、构筑物的拆除工程。（三）可能影响行人、交通、电力设施、通讯设施或其它建、构筑物安全的拆除工程。（四）文物保护建筑、优秀历史建筑或历史文化风貌区控制范围的拆除工程。,其它,（一）施工高度,50m,及以上的建筑幕墙安装工程。（二）跨度大于,36m,及以上的钢结构安装工程；跨度大于,60m,及以上的网架和索膜结构安装工程。（三）开挖深度超过,16m,的人工挖孔桩工程。（四）地下暗挖工程、顶管工程、水下作业工程。（五）采用新技术、新工艺、新材料、新设备及尚无相关技术标准的危险性较大的分部分项工程。,55,建设工程安全生产管理条例,第二十六条,施工单位应当在施工组织设计中编制安全技术措施和施工现场临时用电方案，对下列达到一定规模的危险性较大的分部分项工程编制,专项施工方案，并附具安全验算结果,，经施工单位技术负责人、总监理工程师签字后实施，由专职安全生产管理人员进行现场监督：,(,一,),基坑支护与降水工程；,(,二,),土方开挖工程；,(,三,),模板工程；,(,四,),起重吊装工程；,(,五,),脚手架工程；,(,六,),拆除、爆破工程；,(,七,),国务院建设行政主管部门或者其他有关部门规定的其他危险性较大的工程,对前款所列工程中涉及深基坑、地下暗挖工程、,高大模板工程的专项施工方案，施工单位还应当组织专家进行论证、审查。,本条第一款规定的达到一定规模的危险性较大工程的标准，由国务院建设行政主管部门会同国务院其他有关部门制定。,56,第五十七条,违反本条例的规定，工程监理单位有下列行为之一的，责令限期改正；逾期未改正的，责令停业整顿，并处,10,万元以上,30,万元以下的罚款；情节严重的，降低资质等级，直至吊销资质证书；造成重大安全事故，构成犯罪的，对直接责任人员，依照刑法有关规定追究刑事责任；造成损失的，依法承担赔偿责任：,(,一,),未对施工组织设计中的安全技术措施或者专项施工方案进行审查的；,(,二,),发现安全事故隐患未及时要求施工单位整改或者暂时停止施工的；,(,三,),施工单位拒不整改或者不停止施工，未及时向有关主管部门报告的；,(,四,),未依照法律、法规和工程建设强制性标准实施监理的。,建设工程安全生产管理条例,57,通过对比可以看出不同结构形式的钢管脚手架均要求在脚手架施工前，应,编制专项施工方案。,不同结构形式的脚手架安全技术规范中对编制专项施工方案的要求,先方案，后作业,58,专项方案应当包括的内容,（一）,工程概况,危险性较大的分部分项工程概况、施工平面布置、施工要求和技术保证条件,（二）,编制依据,相关法律、法规、规范性文件、标准、规范和图纸（国标图集）、施工组织设计等,（三）,施工计划,包括施工进度计划、材料与设备计划,（四）,施工工艺技术,技术参数、工艺流程、施工方法、检查验收,（五）,施工安全保证措施,组织保障、技术措施、应急预案、监测监控,（六）,劳动力计划,专职安全生产管理人员、特种作业人员等,（七）,计算书及相关图纸,59,方案编制人,实施施工总承包的，专项施工方案应当由施工总承包单位组织编制。其中，机械安装拆卸工程、深基坑工程、附着式脚手架等,专业工程实施分包,的，其专项方案可由,专业承包单位组织编制,。,60,1.,程序性审核,2.,对照工程建设安全强制性标准的主要内容审核,3.,目标设置的针对性审核（人员、机械、材料、方法、环境能否满足项目目标）,4.,重大危险源的评估与防范,5.,安全管理组织机构是否责任到人,6.,质量保证体系与管理制度是否责任到人,7.,应急预案是否满足要求,8.,是否经专家论证,方案审核要点,61,（,1,）,编制单位的审批手续是否齐全。,一般,专项施工方案的,编制为项目技术负责人，审核为项目经理，批准为企业技术部门负责人并加 盖技术部门公章；,报审程序应符合规范要求。,是否经专家论证,（,2,）总监组织专业监理工程师进行审核,。,程序性审核,62,（,1,）建设环境、建设特征、,施工技术及管理水平,、,工程特点、难点分析,、,工程项目客观情况,等与工程实际的相符性,（,2,）,编制依据与目标审查：,与投标承诺技术标组织设计有无原则性的重大出入，包括（质量、进度、经济、安全目标，管理体系，人员和组织保证体系等方面）；,对于施工组织设计目标，包括进度、质量、投资以及安全目标都必须符合合同的规定；采用的规范、规程和相关文件是否有效；是否符合设计文件中约定的；采用的地质报告是否有效；,与,工程建设安全强制性标准的主要内容要求,是否,符合施工组织设计中应包括的主要内容应齐全,符合,性审核,63,1.,审核项目组织机构,：,单位资质、项目管理人员,（,项目经理、副经理、总工程师以及专职质检员等,）,的资格是否满足项目工程类别的要求,；,是否持证上岗并有相应的工作经验；,2.,从事特殊工种的施工人员,是否,持证上岗,；,3.,材料的进场验收、报验制度是否完善；,4.,安全文明施工管理措施,是否齐全；,安装与拆卸以及操作使用和管理,是否,符合,相关规范要求。,工程重大危险源的安全评价与防范措施是否有重大危险源检测、评估、监控措施和应急预案。,针对,性审核,64,审查超过一定规模的危险性较大的工程专项方案时，还需注意以下几点：,1,、,安全专项方案报审表中施工单位的审核人是否是企业资质证书中明确的技术负责人,2,、,专家论证报告、论证意见、论证会议纪要及会议签到表是否由,5,名及以上符合相关专业要求的专家签字,3,、,施工单位是否根据论证报告修改完善专项方案,；,建设单位项目负责人是否签字,65,通过前面的事故案例可以看出，脚手架之所以发生安全事故，主要原因是由于脚手架搭设或拆除过程中，违反脚手架相关安全技术规范规定的构造要求造成的。,构造要求,66,单排脚手架搭设高度不应超过,24m,双排脚手架搭设高度不宜超过,50m,悬挑脚手架的搭设高度不宜超过,20m,满堂脚手架的搭设高度不宜超过,36m,满堂支撑架搭设高度不宜超过,30m,当满堂支撑架小于,4,跨时，不宜超过,5.2m,盘扣式模板支架搭设高度不宜超过,24m,脚手架搭设高度要求,67,1.,立杆,是脚手架的关键部件，主要受力杆件，负责传递和承受力的部件。立杆间距应均匀设置，不能大于设计间距，否则降低立杆承载能力。立杆的搭设应符合以下要求：,1,）每根立杆底部宜设置底座或垫板,（当脚手架搭设在永久性建筑结构混凝土基面时，立杆下底座或垫板可根据情况不设置）,。,脚手架杆件,构造要求,2,）脚手架,必须,设置纵横向扫地杆。纵向扫地杆宜采用直角扣件固定在距钢管底端不大于,200mm,处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。,3,）立杆必须用连墙件与建筑物可靠连接。,扫地杆设置构造图,68,纵向扫地杆应该,搭在上面,横向扫地杆应该,搭在下面,69,4,）当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于,lm,。靠边坡上方的立杆轴线到边坡的距离不应小于,500mm,，脚手架底层步距不应大于,2m,。,纵、横向扫地杆构造,1,横向扫地杆；,2,纵向扫地杆,70,立杆轴线至边坡距离,500mm,高处扫地杆延伸长度不足两跨,71,5,）,立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。,对接可提高承载能力，一个对接接头的承载能力比搭接的承载能力大,2.14,倍。因此在竖立杆时，要注意杆件的长短搭配使用。,顶层顶步立杆指顶层栏杆立杆,6,）立杆上部应始终高出操作层,1.5m,并进行安全防护。立杆顶端宜高出女儿墙上皮,lm,，高出檐口上皮,1.5m,。,72,立杆对接接头位置构造要求,立杆搭接接头构造要求,7,）脚手架立杆接长、对接应满足以下要求：,立杆上的对接扣件应交错布置；两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向,错开的距离不宜小于,500mm,；各接头中心至主节点的距离,不宜大于步距的,1/3,。,搭接长度不应小于,lm,，应采用不少于,2,个旋转扣件固定，,端部扣件盖板的边缘至杆端距离不应小于,100mm,。,73,同步不同跨内的两个立杆接头未错开,500mm,74,2.,纵向水平杆,1,）纵向水平杆步距不大于,1.8m,；,2,）应设置在立杆内侧，其长度,不应小于,3,跨,；,3,）纵向水平杆接长应采用对接扣件连接或搭接。,对接时纵向水平杆的对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离,不应小于,500mm,；各接头中心至最近主节点的距离,不宜大于纵距的,1/3,。,纵向水平杆对接接头布置,（,a,）接头不在同步内（立面）,（,b,）接头不在同跨内（平面）,1,立杆；,2,纵向水平杆；,3,横向水平杆,75,接头不应该设置在跨中,应设在跨距,/3,范围内,76,搭接长度,不应小于,lm,，应等间距设置,3,个旋转扣件,固定,，端部扣件盖板边缘至搭接纵向水平杆杆端的距离,不应小于,l00mm,。,当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。,纵向水平杆搭接接头形式,采用冲压钢脚手板、木脚手板、竹串片脚手板,（,a,）侧立面图,（,b,）正立面图,77,当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距布置，间距,不应大于,400mm,。,采用竹笆脚手板,（,a,）侧立面图,（,b,）正立面图,78,3.,横向水平杆,1,）,主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。,主节点处两个直角扣件的中心距不应大于,150mm,。在双排脚手架中，靠墙一端的外伸长度,不应大干,0.4L,b,，且不应大于,500mm,。,2,）作业层上非主节点处的横向水平杆，宜根 据支撑脚手板的需要等间距设置，,最大间距不应大于纵距的,1/2,。,3,）当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；,单排脚手架,的横向水平杆的一端应用直角扣件固定在纵向水平杆上，另一端插入墙内，,插入长度不应小于,180mm,。,4,）使用竹笆脚手板时，双排脚手架的横向水平杆两端，应用直角扣件固定在立杆上；单排脚手架的横向水平杆的一端应用直角扣件固定在立杆上，另一端插入墙内，插入长度不小于,180mm,。,横向水平杆在主节点处设置,1-,横向水平杆；,2-,纵向水平杆；,3-,立杆,L,b,-,立杆横距,79,主节点,横向水,平杆,主节点处没有按要求搭设横向水平杆,80,（,1,）扣件规格必须与钢管外径相同；,（,2,）扣件螺栓拧紧扭力矩不应小于,40Nm,，并不大于,65Nm,（,3,）在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于,150mm,；,（,4,）对接扣件开口应朝上或朝内；,（,5,）各杆件端头伸出扣件盖板边缘长度,不应小于,100mm,。,扣件,构造要求,81,脚手板是工人施工操作和堆放物料的平台，它主要承受施工荷载。,（,1,）作业层脚手板应,铺满、铺稳,，离开墙面,120,150mm,；,（,2,）冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小干,2m,时，可采用两根横向水平杆支承，但应将,脚手板两端与其可靠固定，严防倾翻。,此三种脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，,接头处必须设两根横向水平杆,，脚手板,外伸长应取,130,150mm,，两块脚手板外伸长度的和不应大于,300mm,；脚手板搭接铺设时，,接头必须支在横向水平杆上,，搭接长度应,大于,200mm,，其伸出横向水平杆的长度不应小于,l00mm,。,脚手板,构造要求,脚手板对接、搭接构造,（,a,）脚手板对接示意图,（,b,）脚手板搭接示意图,82,（,3,）,作业层端部脚手板探头长度应取,150mm,，其板长两端均应与支承杆可靠地固定。,凡脚手板伸出小横杆以外,大于,200mm,的称为探头板。,脚手板如果不与脚手架绑扎、固定牢固，若遇探头板有可能造成坠落事故，为此必须严禁探头板出现。可采用定型工具式扁钢固定卡固定，如下图所示。当操作层不需沿脚手架长度满铺脚手板时，可在端部采用护栏及立网将作业面限定，把探头板封闭在作业面以外。,脚手板固定卡示意图,83,连墙件的作用：,一是,防止因水平外力，如风荷载作用而发生的向内或向外倾翻；,二是,作为架体的中间约束，减小立杆的计算长度，提高承载能力，保证脚手架的整体稳定性。连墙件设置数量不足构造不符合要求或被任意拆卸，极易造成安全事故，必须保证连墙件的设置构造符合要求。,连墙件构造要求,84,连墙件的布置应符合下列规定：,1.,宜,靠近主节点设置,，偏离主节点的距离不,应大于,300mm,。,只有连墙件在主节点附近方能有效的阻止脚手架发生横向弯曲失稳或倾覆，若远离主节点设置连墙件，因立杆的抗弯刚度较差，将会由于立杆产生局部弯曲，减弱甚至起不到约束脚手架横向变形的作用。,2.,应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；,3.,连墙件必须采用可,承受拉力和压力,的构造。,4.,对高度,24m,以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接,5.,开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并且不大于,4m,。,85,300mm,86,连墙件布置最大间距表,脚手架高度,竖向间距,（,h,）,水平间距,（,l,a,）,每根连墙件覆盖面积（,m,2,）,双排落地,双排悬挑,50m,3,h,3,l,a,40,50m,2,h,3,l,a,27,单排,24m,3,h,3,l,a,40,注：,h,步距；,la,纵距,87,6.,连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接；,连墙件必须采用可承受拉力和压力的构造。,88,连墙件焊接角铁设置形式,89,双排脚手架应设剪刀撑与横向斜撑，单排脚手架应设剪刀撑,剪刀撑的设置应符合下列规定：,1.,每道剪刀撑跨越立杆的根数宜按规定确定。每道剪刀撑宽度,不应小于,4,跨，且不应小于,6m,，斜杆与地面的倾角宜在,45,60,度之间。,剪刀撑构造要求,剪刀撑跨越立杆的最多根数,剪刀撑杆与地面的夹角,45,50,60,剪刀撑跨越立杆的最多根数,n,7,6,5,90,2.,剪刀撑斜杆的接长应采用搭接或对接。,搭接不少于,2,个旋转扣件固定,91,3.,高度在,24m,及以上的双排脚手架应在外侧全立面连续设置剪刀撑；高度在,24m,以下的单、双排脚手架，均必须在外侧,两端、转角及中间间隔不超过,15m,的立面上,，各设置一道剪刀撑，并应由底至顶连续设置。,高度小于,24m,剪刀撑设置,92,剪刀撑斜杆应用旋转扣件固定在与之相交的小横杆或立杆上，一副剪刀撑旋转扣件数量,一般不少于,9,个,剪刀撑的扣件设置,93,双排脚手架横向斜撑的设置应符合下列规定：,1.,横向斜撑应在同一节间，由底至顶层呈之字型,连续布置,2.,高度在,24m,以下的封闭型双排脚手架可不设横向斜撑，高度在,24m,以上,的封闭型脚手架，除,拐角应设置横向斜撑,外，中间应,每隔,6,跨距,设置一道。,3.,开口型双排脚手架的两端均必须设置横向斜撑。,开口型脚手架两端是薄弱环节。将其两端设置横向斜撑，并与主体结构加强连接，可提高这类脚手架的整体刚度。,横向斜撑构造要求,94,斜道或称马道，是作为人员上下通行用的通道。各类人员上下脚手架必须在专门设置的人行通道（斜道）行走，不准攀爬脚手架，通道可附着在脚手架设置，也可靠近建筑物独立设置。,1.,斜道处立杆的荷载往往最大，因为层层有脚手架板及挡脚板等重量，因此斜道处的立杆要验算其稳定性，若不足时，可采取增加钢管立杆的方法或局部卸荷的措施。,斜道构造要求,95,2.,人行并兼作材料运输的斜道的型式宜按下列要求确定,（,1,）,高度,不大于,6m,的脚手架，宜采用,一字型,斜道,。,（,2,）,高度,大于,6m,的脚手架，宜采用,之字型,斜道,一字型斜道,之字型斜道,96,3.,斜道的构造要求：,（,1,）,斜道,应,附着外脚手架或建筑物设置；,（,2,）,斜道两侧、端部及平台外围，,必须设置剪刀撑,。宽度大于,2,米的斜道，在脚手板下的小横杆下，应设置之字形横向支撑,；,（,3,）,运料斜道宽度,不,应,小于,1.5m,，,坡度,宜采用,1:6,（高,:,长）；,人行斜道,宽度不,应,小于,lm,坡度宜采用,1:3,；,（,4,）,拐弯处应设置平台。其宽度不应小于斜道宽度；,（,5,）,斜道两侧及平台外围均应,设置栏杆及挡脚板,。拦杆高度应为,1.2m,，挡脚板高度不应小于,180mm,；,（,6,）,运料斜道两侧、平台外围和端部均应按连墙件的规定,设置连墙件,。每两步应加设水平斜杆及剪刀撑和横向斜撑。,97,4.,斜道脚手板构造应符合下列规定：,（,1,）,脚手板横铺时，应在横向水平杆下增设纵向支托杆，,纵向支托杆,间距不应大于,500mm,；,（,2,）,脚手板顺铺时，接头宜采用,搭接,；下面的板头应压住上面的板头，板头的凸棱处宜采用三角木填顺；,（,3,）,人行斜道和运料斜道的脚手板上应每隔,250,300mm,设置一根,防滑木条,，木条厚度宜为,20,30mm,。,98,满堂脚手架构造要求,（,1,）,满堂脚手架应在架体外侧四周及内部纵、横向每,6m至8m,由底至顶设置连续竖向剪刀撑。当架体搭设高度在,8m,以下时，应在架,顶部设置连续水平剪刀撑,；当架体搭设高度在8m及以上时，应在,架体底部、顶部及竖向间隔不超过8m,分别设置连续水平剪刀撑。水平剪刀撑宜在竖向剪刀撑斜杆相交平面设置。剪刀撑宽度应为,6m8m,。,99,（,2,）,满堂脚手架的,高宽比,不宜大于,3,，当高宽比大于,2,时，应在架体的外侧四周和内部水平间隔,6m,9m,，竖向间隔,4m,6m,设置连墙件与建筑结构拉结，当无法设置连墙件时，应采取设置,钢丝绳张拉,固定等措施。,100,（,3,）,当满堂脚手架局部承受,集中荷载,时，应按实际荷载计算并应局部加固。,（,4,）,满堂脚手架应设爬梯，爬梯踏步间距不得大于,300mm,。,101,满堂支撑架构造要求,（,1,）,满堂支撑架,立杆伸出顶层水平杆中心线至支撑点的长度不应超过,0.5m,。满堂支撑架搭设高度不宜超过,30m,。,102,可调托撑螺杆伸出长度,不宜超过,300mm,，,插入立杆内的长度,不得小于,150mm,。,103,（,2,）,满堂支撑架应根据架体的类型设置剪刀撑，并应符合下列规定：,普通型：在架体外侧周边及内部纵、横向每,5m8m,，应由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为,5m8m,。,104,在竖向剪刀撑顶部交点平面应设置连续水平剪刀撑,。当支撑高度超过,8m,，或施工总荷载大于,15kN/,，或集中线荷载大于,20kN/m,的支撑架，,扫地杆的设置层应设置水平剪刀撑。,水平剪刀撑至架体底平面距离与水平剪刀撑间距不宜超过,8m,。,应在支架的四周和中部与结构柱进行刚性连接，水平间距应为,6-9m,，竖向间距应为,2-3m,。,105,加强型：,1,）当立杆纵、横间距为,0.9 m0.9m,1.2m1.2m,时，在架体外侧周边及内部纵、横向
