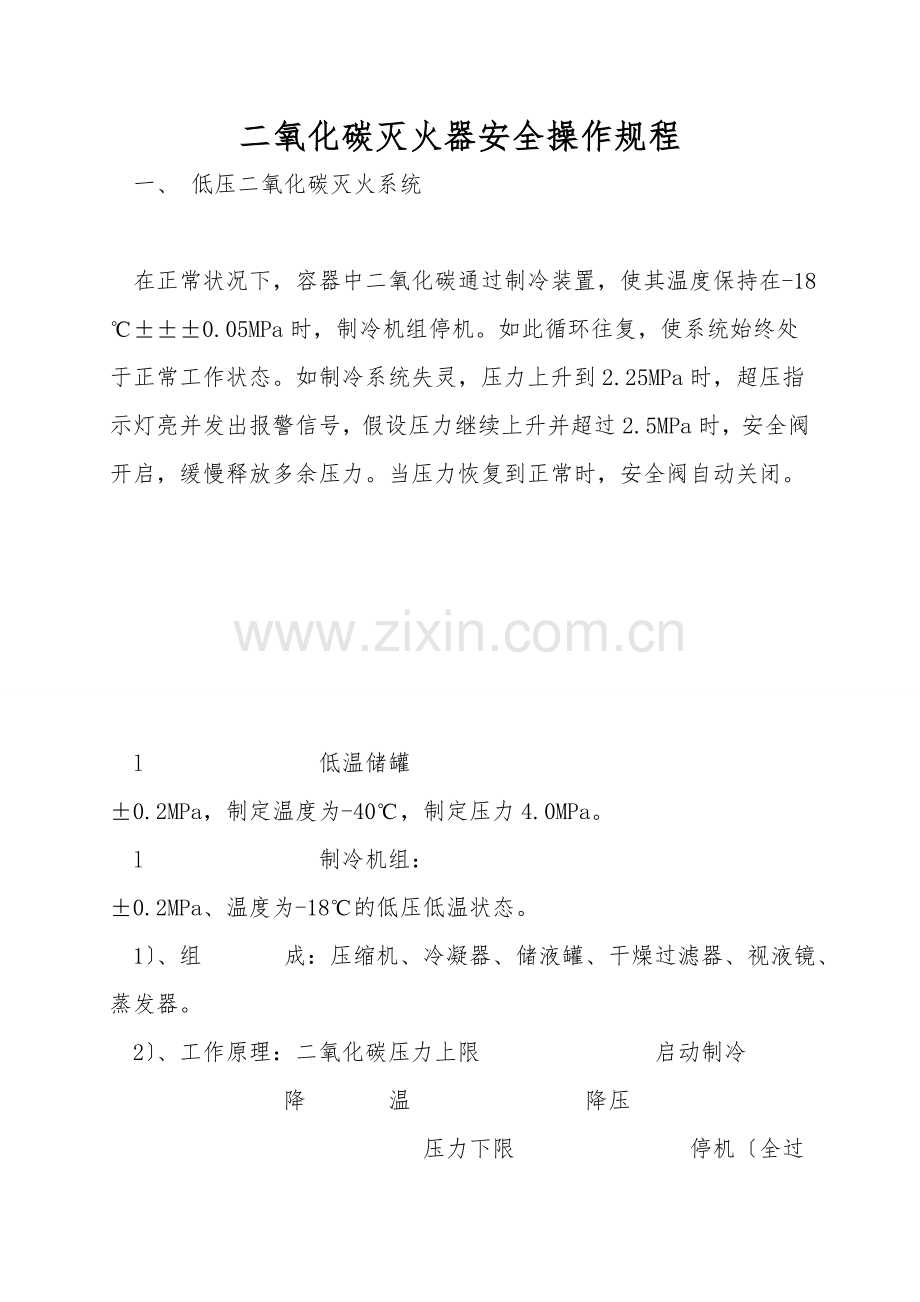

二氧化碳灭火器安全操作规程
一、 低压二氧化碳灭火系统

在正常状况下，容器中二氧化碳通过制冷装置，使其温度保持在-18℃±±±0.05MPa时，制冷机组停机。如此循环往复，使系统始终处于正常工作状态。如制冷系统失灵，压力上升到2.25MPa时，超压指示灯亮并发出报警信号，假设压力继续上升并超过2.5MPa时，安全阀开启，缓慢释放多余压力。当压力恢复到正常时，安全阀自动关闭。

l        低温储罐
±0.2MPa，制定温度为-40℃，制定压力4.0MPa。
l        制冷机组：
±0.2MPa、温度为-18℃的低压低温状态。
1〕、组    成：压缩机、冷凝器、储液罐、干燥过滤器、视液镜、蒸发器。
2〕、工作原理：二氧化碳压力上限        启动制冷        降    温        降压
             压力下限        停机〔全过程为自动控制〕
3〕、用   ±0.1MPa。
4〕、电源电压：AC220V
l        压力变送器
±0.1MPa。
1〕、组    成：应变弹簧、扩展线路、压力显示报警仪
2〕、工作原理：应变弹簧        扩展线路       V/I转换          输出
            4-20mA        模数转换        压力指示
3〕、用    途：测量容器内压力，输出模拟信号，控制制冷机组启停。
l        液位传感器
把液位高度的位移量转化成线性的4—20mA标准信号输出，从而反映储罐内液位高度。
    液位传感器适用于非导电液体的连续测试和指示，与其配套使用的数字显示调节仪在其表盘上可随时显示容器内二氧化碳液位值。
l        安全阀
安装在容器上用于排除容器内由于异常状况〔长时间断电〕所造成的介质超压安全装置。
用途：安装在低压二氧化碳灭火装置中与容器直接相连的封闭管道上，当容器中的压力超过规定值上限时，安全阀开启泄压，保证容器安全，当压力降低至正常值时，安全阀复位。
注意：灌装二氧化碳灭火剂后，必必需打开安全阀，使其处于正常工作状态。
l        总控阀
用途：用于封存储存容器中的二氧化碳灭火剂，并控制二氧化碳释放的可自动启闭的气动阀，平常处于关闭状态，当发生火灾时控制系统按程序指令打开总控阀施放二氧化碳灭火剂，施放完毕依据程序指令自动关闭。
总控阀上装有机械应急手动装置，当自动、手动的电动控制方式均失效时，可向指定方向旋开机械应急手动装置，打开总控阀实施灭火。
〔注意：执行机械应急操作时，应先开选择阀，然后再开总控阀〕
使用与维护：
    　　1、严禁随意启动机械应急手柄，以免泄放设备内气体或造成阀件失灵。
        2、停止释放灭火剂后总控阀可自动复位，检查无异常状况方可再次投入使用。
        3、必需要机械应急手动打开阀门时可向指定方向转动旋扭，即可将阀门打开，关闭必需手动复位。
l         选择阀
用途：用于控制二氧化碳向预设的保护区进行释放并可自动启闭的气动阀。平常处于关闭状态，当发生火灾时由现场控制器给出指令，选择阀自动打开实施灭火。选择阀上装有机械应急手动装置，当自动、手动电动控制方式均失效时，可旋开机械应急手动装置，打开选择阀实施灭火。
其主要性能参数、型号规格以及使用与维护与总控阀相同。
〔注意：执行机械应急操作时，应先开选择阀，然后再开总控阀〕
l        检修阀
用途：安装在容器释放管与总控阀之间的不锈钢阀门，平常处于常开状态，当检修二氧化碳管路或改换阀件时，关闭此阀，检修改换完毕必必需开启。
注意：调试验收合格后交付使用时，必必需开启此阀，使其处于正常工作状态。
l        充装阀、平衡阀

    用途：与二氧化碳灭火装置中的容器相连用于充装液体二氧化碳灭火剂的阀门，平常处于关闭状态，充装二氧化碳时打开。
    2.平衡阀：
用途：与二氧化碳灭火装置中的容器相连接，用于充装二氧化碳灭火剂时气液平衡的阀门，当充装二氧化碳时打开，充装完毕关闭。
注意：设备安装就位后，必必需用堵头将两阀堵严。
l        压力讯号器
组    成：外壳、连接座、微动开关、活塞杆组成。
工作原理：压力讯号器安装在集散管出口处或选择
阀出口处，当释放二氧化碳气体时，二氧化碳气体压力推动压力讯号器活塞，接通微动开关，使火灾报警控制器面板指示灯亮，显示系统已释放气体。
压力讯号器内微动开关触点额定容量为DC24V/3A。

Ø          WLDK-05灭火控制器
1、组成：
WLDK-05型灭火控制器由可编程控制器、控制面板组成〔安装在灭火装置上〕。
l           可编程控制器
可编程控制器是控制的核心，接收压力、液位传感器输出的标准4～20mA电信号并进行运算和处理，发出各种执行命令，使低压二氧化碳灭火装置保持在正常的工作状态。

WLDK-05型灭火控制器面板
当发生火情时，可编程控制器接收来自灭火报警控制器、控制器面板或工控柜的灭火指令，控制选择阀和总控阀的启闭，释放二氧化碳灭火剂，实施对重要现场的保护，同时记录当前控制器的工作状态及储罐内的压力和液位等。
