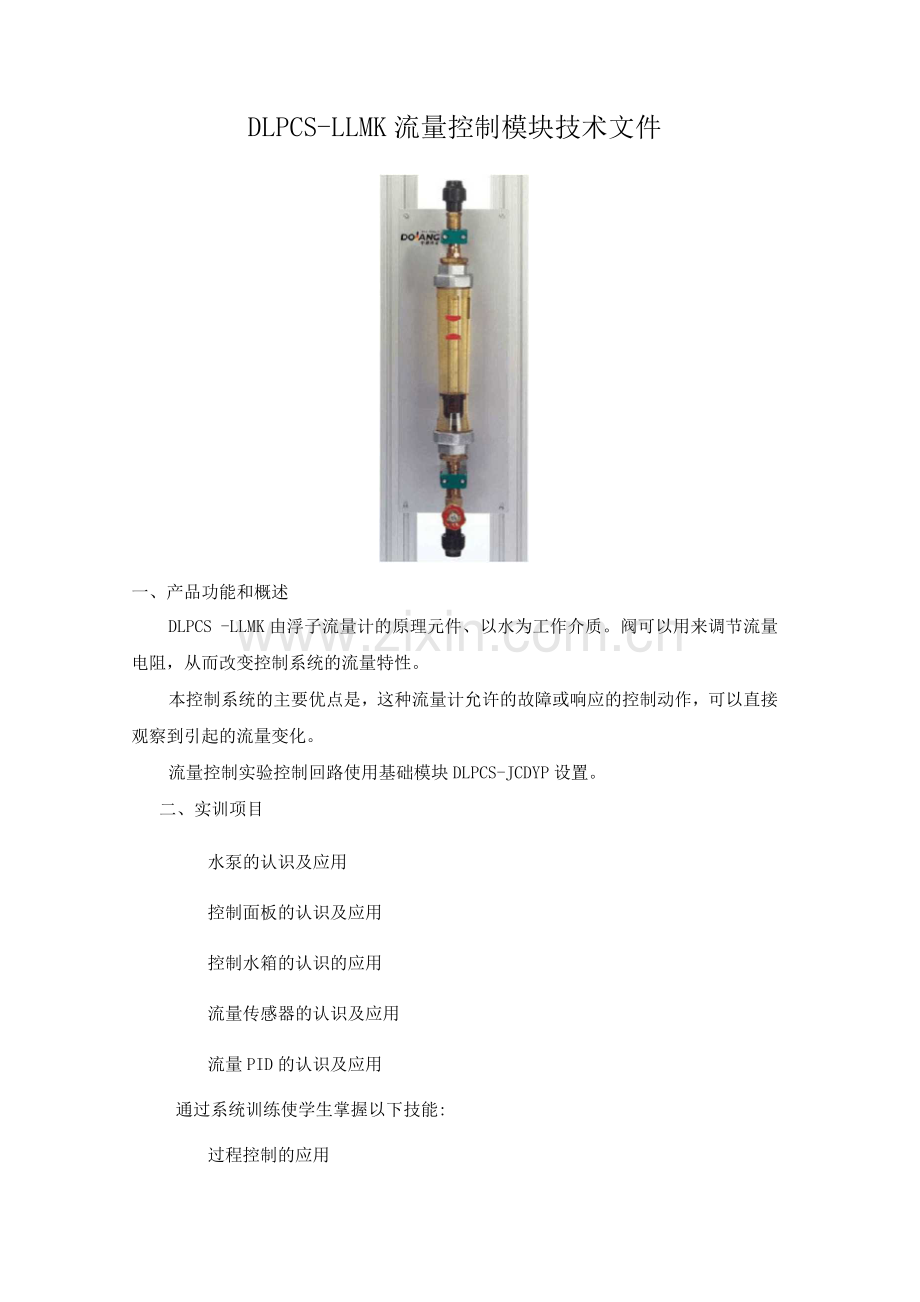

DLPCS-LLMK流量控制模块技术文件

一、产品功能和概述
DLPCS -LLMK由浮子流量计的原理元件、以水为工作介质。阀可以用来调节流量电阻，从而改变控制系统的流量特性。
本控制系统的主要优点是，这种流量计允许的故障或响应的控制动作，可以直接观察到引起的流量变化。
流量控制实验控制回路使用基础模块DLPCS-JCDYP设置。
二、实训项目
水泵的认识及应用
控制面板的认识及应用
控制水箱的认识的应用
流量传感器的认识及应用
流量PID的认识及应用
通过系统训练使学生掌握以下技能:
过程控制的应用

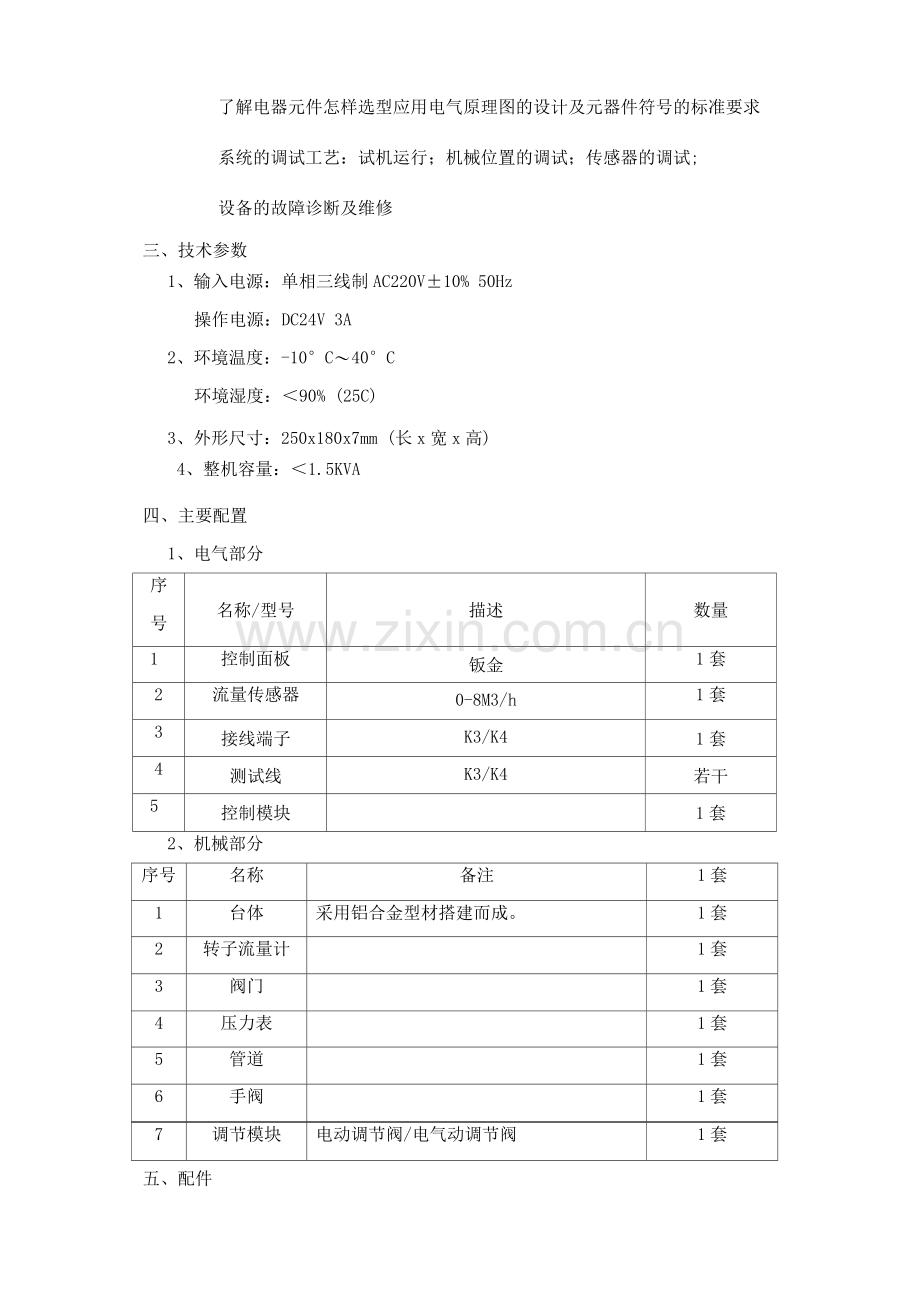

了解电器元件怎样选型应用电气原理图的设计及元器件符号的标准要求
系统的调试工艺：试机运行；机械位置的调试；传感器的调试;
设备的故障诊断及维修
三、技术参数
1、输入电源：单相三线制AC220V±10% 50Hz
操作电源：DC24V 3A
2、环境温度：-10°C〜40°C
环境湿度：＜90% (25C)
3、外形尺寸：250x180x7mm (长x宽x高)
4、整机容量：＜1.5KVA
四、主要配置
1、电气部分
序
号
名称/型号
描述
数量
1
控制面板
钣金
1套
2
流量传感器
0-8M3/h
1套
3
接线端子
K3/K4
1套
4
测试线
K3/K4
若干
5
控制模块

1套
2、机械部分

序号
名称
备注
1套
1
台体
采用铝合金型材搭建而成。
1套
2
转子流量计

1套
3
阀门

1套
4
压力表

1套
5
管道

1套
6
手阀

1套

7
调节模块
电动调节阀/电气动调节阀
1套

五、配件
⑴必选配件
1： DLPLC-YCDY过程自动化实训系统(基础模块)
2： DLPCS-KZMKxx 控制模块
3： DLPCS-TJMKxx阀门调节模块
(2)可选配件
1：电脑桌
2： DLPCS-YLMK压力控制模块
3： DLPCS-WDMK温度控制模块
4： DLPCS-YWMK液位控制模块
5： DLPCS-JLMKxx记录控制模块
