花园市政工程供热管网施工方案
本工程供热管网采用直埋敷设的形式。
施工工艺：施工准备一管沟开挖一垫层施工一供热管道防腐保温一供热管道安装一水压试验一防腐保温修补一管沟回填。
一、直埋管段管沟开挖
（一）、管沟开挖采用挖掘机挖土，人工配合的方式进行.
（二）、管沟开挖支护
根据工程地质资料及现场的情况，采取相应的支护措施.
（三）、管沟土方开挖及运输
1、根据本工程土质、地下水位、地下及地上构筑物以及施工环境等情况。沟槽的开挖采用直槽开挖的形式，挖掘机械采用0.5方斗容量的挖掘机，运输土方利用5方容量的自卸汽车配合。
2、为加快工程进度，沟槽开挖及其它土方工程都以挖掘机施工为主，如遇地下管线施工段则只能用人工开挖，而挖到距设计标高20—30cm后由人工检平，避免超挖、扰动土基。需转运的土方采用自卸汽车运土.
3、基坑开挖时，尽量考虑土方平衡，以尽量减少土方外运的数量，土方平衡以详细的基坑断面平衡计算来实现，多余的弃土采取随挖随运走，以减少占用场地影响施工和交通.
4、基坑开挖分层、分段依次进行，层层下挖。
5、基坑开挖至接近底部时，留有一定厚度的保护层，一般0.2-0.3m，以保证不造成基底超挖，在基底底部施工前，分块依次挖除该层保护层。
二、垫层施工
按垫层的结构尺寸，测量放样出垫层面标高。按垫层面标高挂线，人工摊铺石屑，检平垫层面，用打夯机夯压密实，垫层与槽底同宽。
三、供热管道防腐保温热网管道采用预制保温管，保温层采用聚氨酯保温层，保护层采用聚乙烯护套管，保温层
厚度及做法见下表：

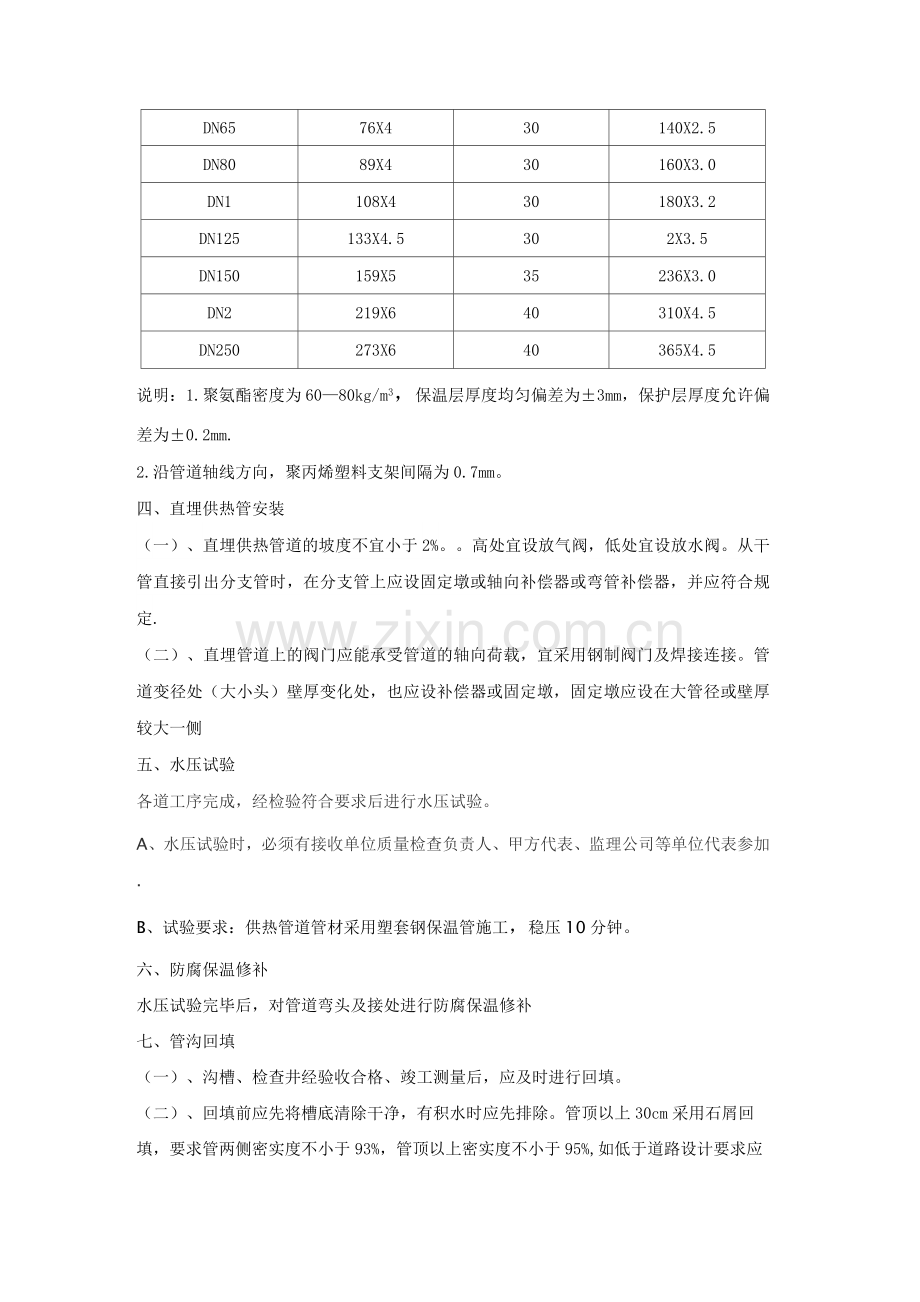

公称直径（mm）
工作钢管（mm）
保温层厚度（mm）
保护层厚度（mm）
DN50
57X3.5
30
120X2.0
DN65
76X4
30
140X2.5
DN80
89X4
30
160X3.0
DN1
108X4
30
180X3.2
DN125
133X4.5
30
2X3.5
DN150
159X5
35
236X3.0
DN2
219X6
40
310X4.5
DN250
273X6
40
365X4.5
说明：1.聚氨酯密度为60—80kg/m3，保温层厚度均匀偏差为±3mm，保护层厚度允许偏差为±0.2mm.
2.沿管道轴线方向，聚丙烯塑料支架间隔为0.7mm。
四、直埋供热管安装
（一）、直埋供热管道的坡度不宜小于2%。。高处宜设放气阀，低处宜设放水阀。从干管直接引出分支管时，在分支管上应设固定墩或轴向补偿器或弯管补偿器，并应符合规定.
（二）、直埋管道上的阀门应能承受管道的轴向荷载，宜采用钢制阀门及焊接连接。管道变径处（大小头）壁厚变化处，也应设补偿器或固定墩，固定墩应设在大管径或壁厚较大一侧
五、水压试验
各道工序完成，经检验符合要求后进行水压试验。
A、水压试验时，必须有接收单位质量检查负责人、甲方代表、监理公司等单位代表参加.
B、试验要求：供热管道管材采用塑套钢保温管施工，稳压10分钟。
六、防腐保温修补
水压试验完毕后，对管道弯头及接处进行防腐保温修补
七、管沟回填
（一）、沟槽、检查井经验收合格、竣工测量后，应及时进行回填。
（二）、回填前应先将槽底清除干净，有积水时应先排除。管顶以上30cm采用石屑回填，要求管两侧密实度不小于93%，管顶以上密实度不小于95%,如低于道路设计要求应按道路要求执行，其余部分采用素土回填。
（三）、回填土不应含有植物残余、冻土、大的石块等杂物，回填应逐层进行，人工一次夯实的单层厚度应小于160mm.
