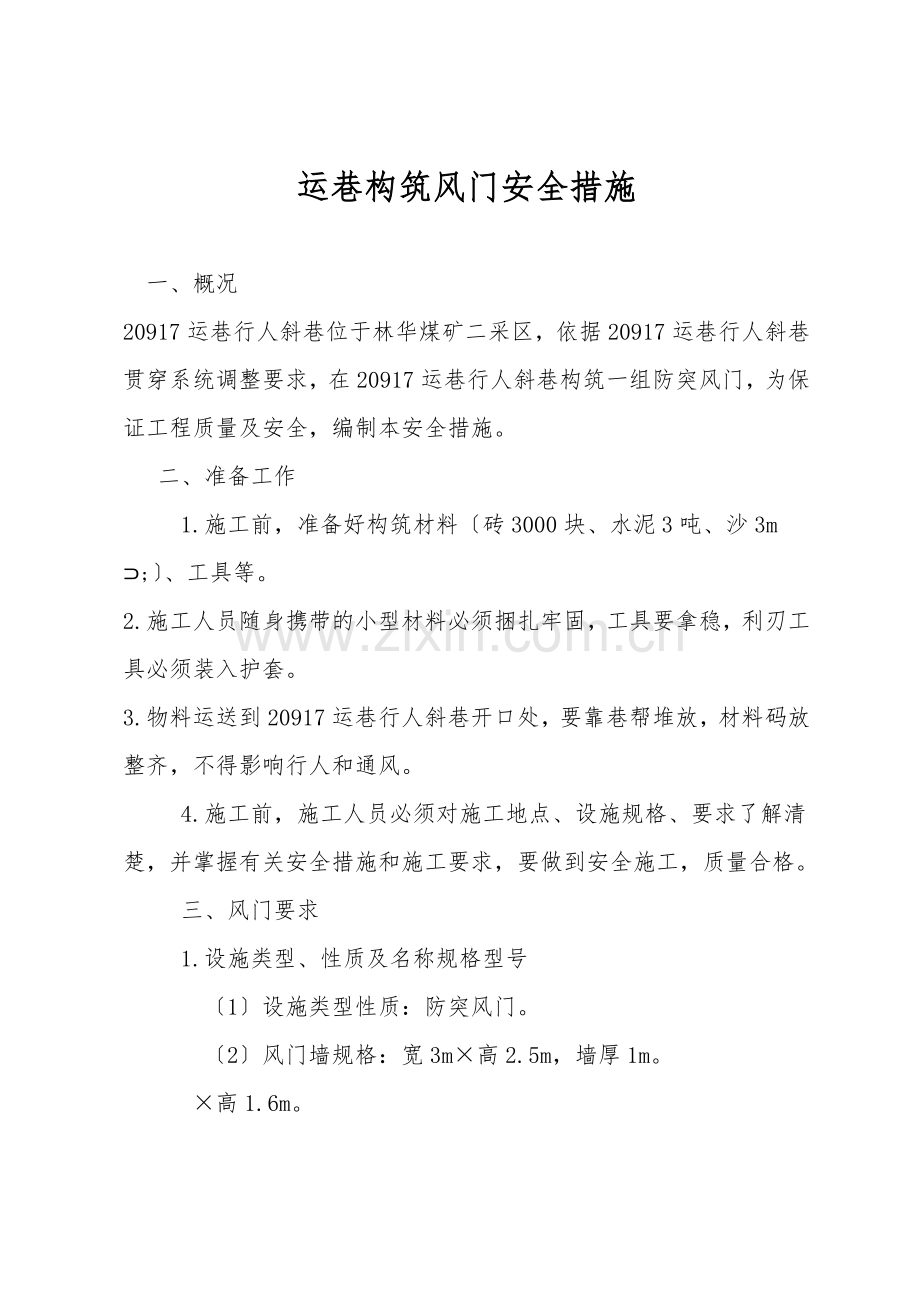

运巷构筑风门安全措施
一、概况
20917运巷行人斜巷位于林华煤矿二采区，依据20917运巷行人斜巷贯穿系统调整要求，在20917运巷行人斜巷构筑一组防突风门，为保证工程质量及安全，编制本安全措施。
二、准备工作
1.施工前，准备好构筑材料〔砖3000块、水泥3吨、沙3m⊃;〕、工具等。
2.施工人员随身携带的小型材料必须捆扎牢固，工具要拿稳，利刃工具必须装入护套。
3.物料运送到20917运巷行人斜巷开口处，要靠巷帮堆放，材料码放整齐，不得影响行人和通风。
4.施工前，施工人员必须对施工地点、设施规格、要求了解清楚，并掌握有关安全措施和施工要求，要做到安全施工，质量合格。
三、风门要求
1.设施类型、性质及名称规格型号
〔1〕设施类型性质：防突风门。
〔2〕风门墙规格：宽3m×高2.5m，墙厚1m。
×高1.6m。
〔1〕材料：砖、水泥、沙、水。
〔2〕灰浆比〔体积〕水〔0.3〕：水泥〔1〕：沙〔3〕。
〔1〕防突风门，间距10m。
〔2〕风门墙体距运输上山口14m。
风门墙体边缘巷道掏槽深度不小于0.2m，底部基础不小于0.2m，见硬帮硬底。
〔1〕风门与风门内空制定宽、高要一致，风门偏门方倾斜角度88~89°。
〔1〕以风门墙制定为依据，门框底部中心线为基点，用吊线锤确定巷顶中心线，丈量好相关尺寸后用粉笔画出施工轮廓线 。
〔2〕施工墙体时上、下帮同时进行，砌墙要使用水平线。
〔1〕调节风窗孔：设在风门框上部，规格不得小于0.3m*0.6m，并有防逆流装置。
〔2〕电缆孔：预留设备电缆、监测、通讯、人员定位等管孔，眼孔相距0.1m，用铁管预埋。
(3)风门闭锁管孔：每道墙上1个，预埋φ20mm铁管。
(4)管缆线穿过孔洞后必须用黄泥或灰浆封堵。
〔1〕风门门框顶梁：保证风门框正上方不受重力，厚度不小于0.3m。
〔2〕调节风窗顶梁：梁厚度不小于0.3m。
〔1〕采纳砖、水泥砂浆自下而上依次施工墙体。
〔2〕砌墙灰浆保满，无重缝和空缝。
〔3〕墙体完工后抹面，墙面平整不漏风；1㎡内凹凸不大于0.01m。
〔4〕风门墙与巷道连接处〔两面〕要沟裙边，宽度不得小于0.05m。
〔5〕墙体建造完工养护2天。
底坎厚不得小于0.1m，底坎使用混凝土浇注。
〔1〕风门墙体完成2天后方可安装。
〔2〕风门能自动关闭，正向风门必须连锁，连锁线必须靠墙靠帮。
〔3〕风门框要包边沿口， 有衬垫，门框与门扇不得歪斜，且接触严密，门扇平整不漏风，以不透光为准。
〔4〕门扇厚度不得小于0.05m，不能破损弯曲。
〔5〕两道正向风门必须安设语音传感器。
四、组织措施及工序
1.设施建造单位：通风工区；设施建造负责人：胡能；设施建造：通风工区设施班
2.砌筑风门施工工序：安全检查→两帮掏槽→清煤岩→稳门框→砌墙→回收材料工具，搞文明生产。
五、施工要求
1.在砌筑墙体时，竖缝要错开，横缝要水平，排列必须整齐，砂浆要饱满，灰缝要均匀一致，干砖应浸湿，墙心逐层用砂浆填实，墙体厚度不小于1m。
2.墙体砌实后要批浆抹平，墙体四周要抹宽度不小于0.05m、厚度不小于0.02m的裙边，墙面要抹平〔1m2范围内凹凸不超过0.01m〕，打光压实。
×0.3m，栅栏的木条刷黄，顶部削尖涂上红颜色。
4.施工完毕后，要认真清理现场，将剩余材料及建造时产生的杂物及时运出地面，文明生产不得低于构筑前水平，风门墙前后5m无杂物、积水、於泥等。
六、安全措施
1.严格按要求装运风门墙建造材料，不能超高、超宽、超长，构筑期间严格执行《20917运巷行人斜巷贯穿期间通风管理措施》。
2.施工前，必须清除现场，由设施建造负责人指定建造位置并设置风门建造基础，基础深度不小于0.5m，见硬帮硬底，基础使用混凝土浇筑。
3.严禁无风或微风作业，施工前必须在施工地点悬挂便携式瓦斯检查仪，当瓦斯浓度达0.5%时必须停止作业，并将人员撤到安全地点后向矿调度室汇报。
4. 砌墙时，如人员不够高，可搭工作台进行，工作台应采纳道木、架板搭设，并用耙钉钉牢，工作台要保证牢固可靠，有人施工作业时，严禁工作台四周有人。
5. 工作台上人员不得超过1人，不得存放砖块。
6.在有电缆、管路处施工时，要妥善保护电缆、管路，防止碰坏。
7.掏槽一般应按先上后下的原则进行，掏出的岩石要及时运走，巷道应清理干净。砌墙必须使用垂线和水平线，墙要砌直、砌平。墙体与顶部接触处必须用砖背紧接牢，并抺好灰缝。
8.所有施工用料材质、规格必须符合制定要求，砂浆必须按比例进行配料并搅拌到位。
9.各工种作业人员必须持证上岗，严格执行措施规定和本工种操作规程。
附：20917运巷行人斜巷风门建造位置示意图
20917运巷行人斜巷风门制定图
