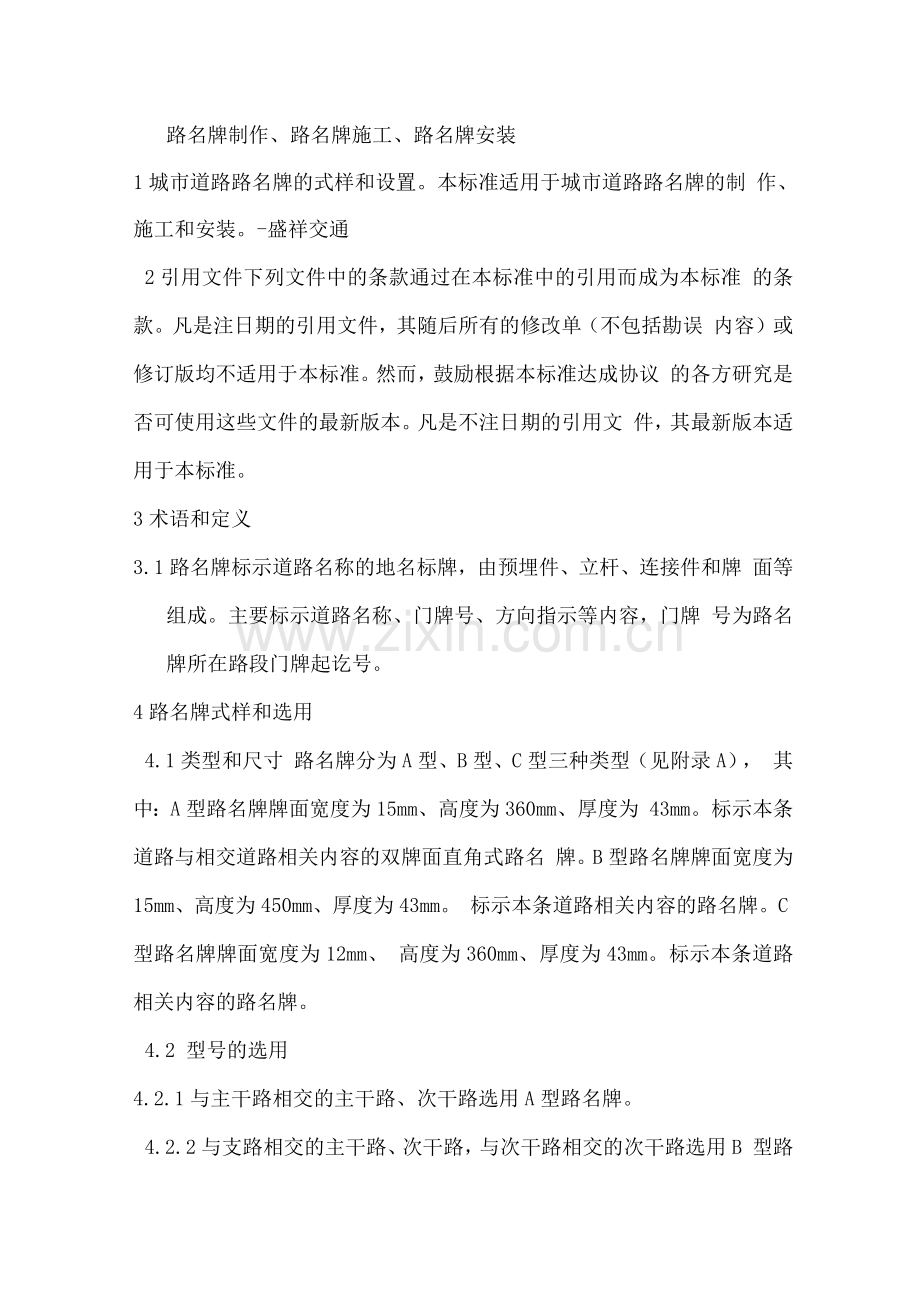

路名牌制作、路名牌施工、路名牌安装
1城市道路路名牌的式样和设置。本标准适用于城市道路路名牌的制 作、施工和安装。-盛祥交通
2引用文件下列文件中的条款通过在本标准中的引用而成为本标准 的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误 内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议 的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文 件，其最新版本适用于本标准。
3术语和定义
3.1路名牌标示道路名称的地名标牌，由预埋件、立杆、连接件和牌 面等组成。主要标示道路名称、门牌号、方向指示等内容，门牌 号为路名牌所在路段门牌起讫号。
4路名牌式样和选用
4.1类型和尺寸 路名牌分为A型、B型、C型三种类型（见附录A）， 其中：A型路名牌牌面宽度为15mm、高度为360mm、厚度为 43mm。标示本条道路与相交道路相关内容的双牌面直角式路名 牌。B型路名牌牌面宽度为15mm、高度为450mm、厚度为43mm。 标示本条道路相关内容的路名牌。C型路名牌牌面宽度为12mm、 高度为360mm、厚度为43mm。标示本条道路相关内容的路名牌。
4.2 型号的选用
4.2.1与主干路相交的主干路、次干路选用A型路名牌。

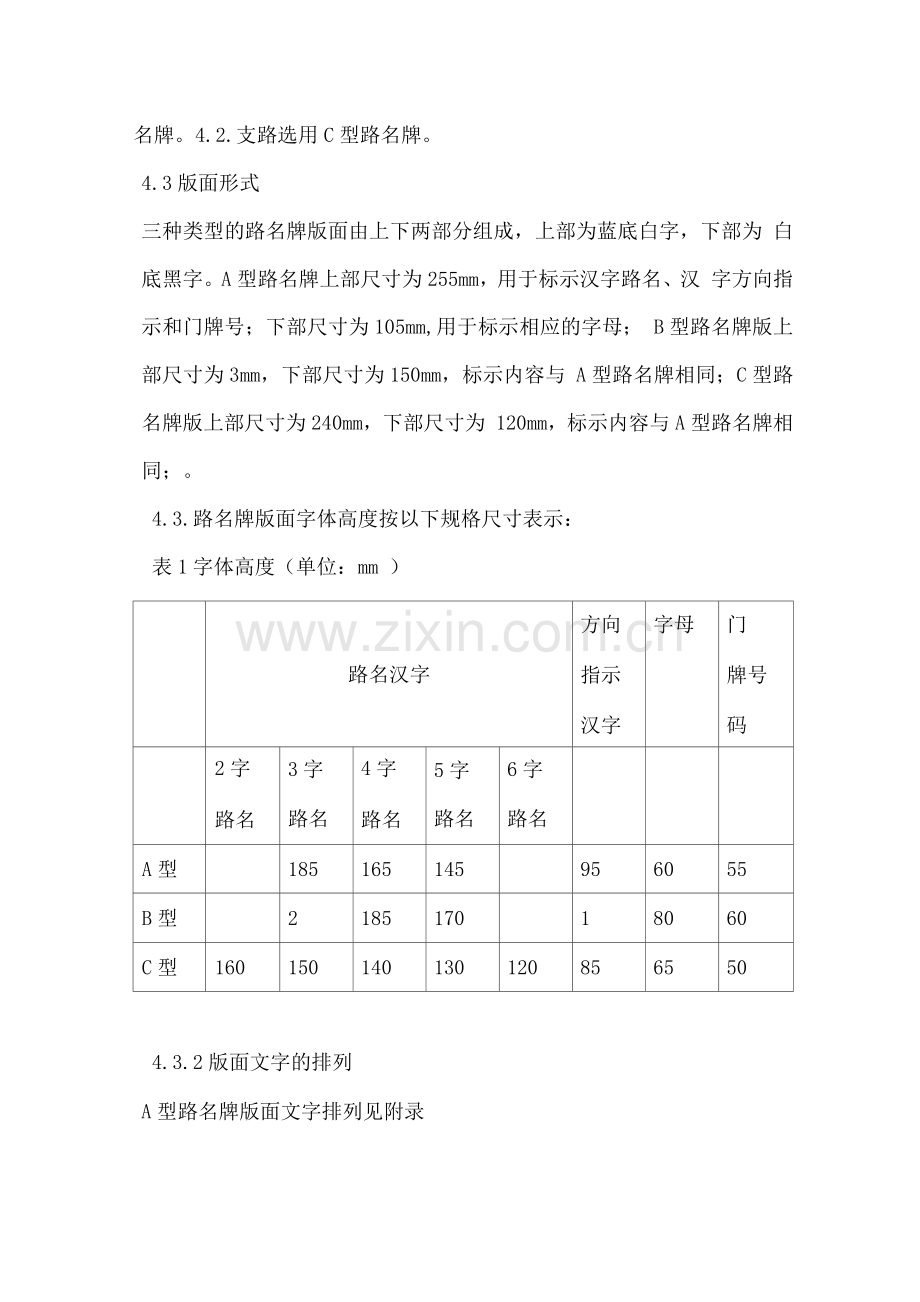

4.2.2与支路相交的主干路、次干路，与次干路相交的次干路选用B 型路名牌。4.2.支路选用C型路名牌。
4.3版面形式
三种类型的路名牌版面由上下两部分组成，上部为蓝底白字，下部为 白底黑字。A型路名牌上部尺寸为255mm，用于标示汉字路名、汉 字方向指示和门牌号；下部尺寸为105mm,用于标示相应的字母； B型路名牌版上部尺寸为3mm，下部尺寸为150mm，标示内容与 A型路名牌相同；C型路名牌版上部尺寸为240mm，下部尺寸为 120mm，标示内容与A型路名牌相同；。
4.3.路名牌版面字体高度按以下规格尺寸表示：
表1字体高度（单位：mm ）

路名汉字
方向
指示
汉字
字母
门
牌号
码

2字
路名
3字
路名
4字
路名
5字
路名
6字
路名

A型

185
165
145

95
60
55
B型

2
185
170

1
80
60
C型
160
150
140
130
120
85
65
50

4.3.2版面文字的排列
A型路名牌版面文字排列见附录

®虹桥路盔
W Honqqiao RdE
T
I

C型路名牌版面文字排列见附录;
1)： W11J 牡 网 535处 1打
——*b-»-[ —4 -*JlI—TlH——
—Jf—
—1 V t
京
T 1 I
1
南」
1
^u
T 4
河
7—
南
T|H——h—
南路
i、
北
2
A
U k
0
~5T
Mf.
r・ jii |
S~1
O 5 »域
L
s
Henan Rd. Cs)
=,N
—JZL -
ea 1
An i
i=r
r

S
Henan Rd. (S)
N
图K5 E型4子子体布置图（单位：mniJ

路头、路尾用红圆替换方向汉字见附图

ESiping Rd.W
图B. 11 A型路头尾表示示意图「单位：mm)
4.颜色和字体
4.4.1路名牌上部路名、方向汉字为蓝底白字，字体为黑体，门牌号
数字为蓝底白字，字体为Arial体。
4.4.2路名牌下部路名、方向字母为白底黑字，字体为Arial体。
4.5路名牌材料和性能
4.5.1路名牌牌面的材料 路名牌牌面的材料应平整，平整度应不大于
3mm/m。牌面应具备足够的抗冲击性，10kg • cm冲击强度下不破
损。 牌面必须能粘贴二级反光膜，反光膜的附着力应符合
GB/T18833-22 中 6.10的要求。
4.5.2路名牌连接件的材料 路名牌连接件的材料应有一定的强度，必 须能传递牌面不小于115kg/m2的风载。
4.5.3路名牌立杆的材料：A型路名牌立杆的材料为巾89 x4mm热 镀锌管和巾80 x4mm电镀锌管；B型路名牌立杆的材料为巾89 x
4mm热镀锌管；C型路名牌立杆的材料为巾76 x4mm热镀锌管。热 镀锌的镀锌厚度不小于55 m，电镀锌的镀锌厚度不小于12 m。
4.5.路名牌装饰件材料为ABS工程塑料。
4.5.5路名牌版面材料为二级反光膜。
4.5.5.路名牌版面反光膜性能 路名牌版面反光膜材料的逆反射系 数应符合GB/T18833-22中6.2.1的要求，逆反射系数应不小于表2 的规定值。
4.5.5 .颜色性能 路名牌版面上反光膜（包括丝网印刷后的反光膜） 的各种颜色的亮度 5路名牌安装和设置
5.1基础5.1.1路名牌基础预埋件材质和尺寸：路名牌基础预埋件

侧石C20混凝土 40 5 25 10 6图1路名牌基础预埋件的尺寸（单
材料性能不低于Q235A标准；路名牌基础预埋件的尺寸（见图）。
如打型中39、C型中
凸向
— 4-R1O
2
A4-M13

位：mm ）
5.1.2路名牌基础预埋件安装工序及要求：
5.1.2. 1路名牌基础预埋件的中心位置距侧石内侧25cm （见图
2）。
540

图2 路名牌基础预埋件安装图（单位：enJ

5.1.2 .路名牌基础预埋件的高度位置为预埋件顶面低于侧石顶面 1 0cm （见图 2）。
5.1.2. 预埋件混凝土基础尺寸不小于40 x 40 x 50cm,强度不低于
C20。
5.1.2. 路名牌设置完毕后应按原样恢复人行道路面。
5.2路名牌设置
5.2. 设置的位置
5.2.1.路名牌的设置应根据周边环境，结合道路结构、交通状况、 周边绿化及设施等，设置在行人、车辆最易看见的位置，牌头应不被 遮挡。
5.2.1.2型路名牌设置在道路交叉人行道转角圆弧的顶点处。
5.2.1.3型、C型路名牌宜设置在道路交叉人行道转角圆弧与直线 的切点处。
5.2. 设置的规定
5.2.2. 选用A型路名牌的路转角均要设置路名牌。
5.2.2. 选用B、C型路名牌的应在进道设置路名牌。
5.2.2. 有下列情形时应适当增加或减少路名牌的设置：
a当道路车行道宽度大于40m或路中建有高架道路时，可在部分出 道增设路名牌；
b）三岔路的直行道路顶端应设置路名牌，但若距相邻的路名牌距 离小于75m时不再设置路名牌；
c）路段长度大于4m时，应适当增设路名牌。
5.3路名牌的安装要求
5.3.1路名牌应设置牢固，构件完好无缺损。
5.3.2路名牌牌底距离地面净高应不小于2.5m，立杆安装垂直度应不 大于4mm/m。
5.3.3 A型路名牌进道的牌面平行于道路中心、线。主次干道相交选 用A型路名牌，主干路的路名牌牌面设置在上方；相同等级道路相 交选用A型路名牌，东西向道路的路名牌牌面设置在上方；
5.3.4 B C型路名牌牌面平行于道路中心线。

ESiping Rd.W
图B. 1 2 A型路头尾表示示意图「单位：mm)
