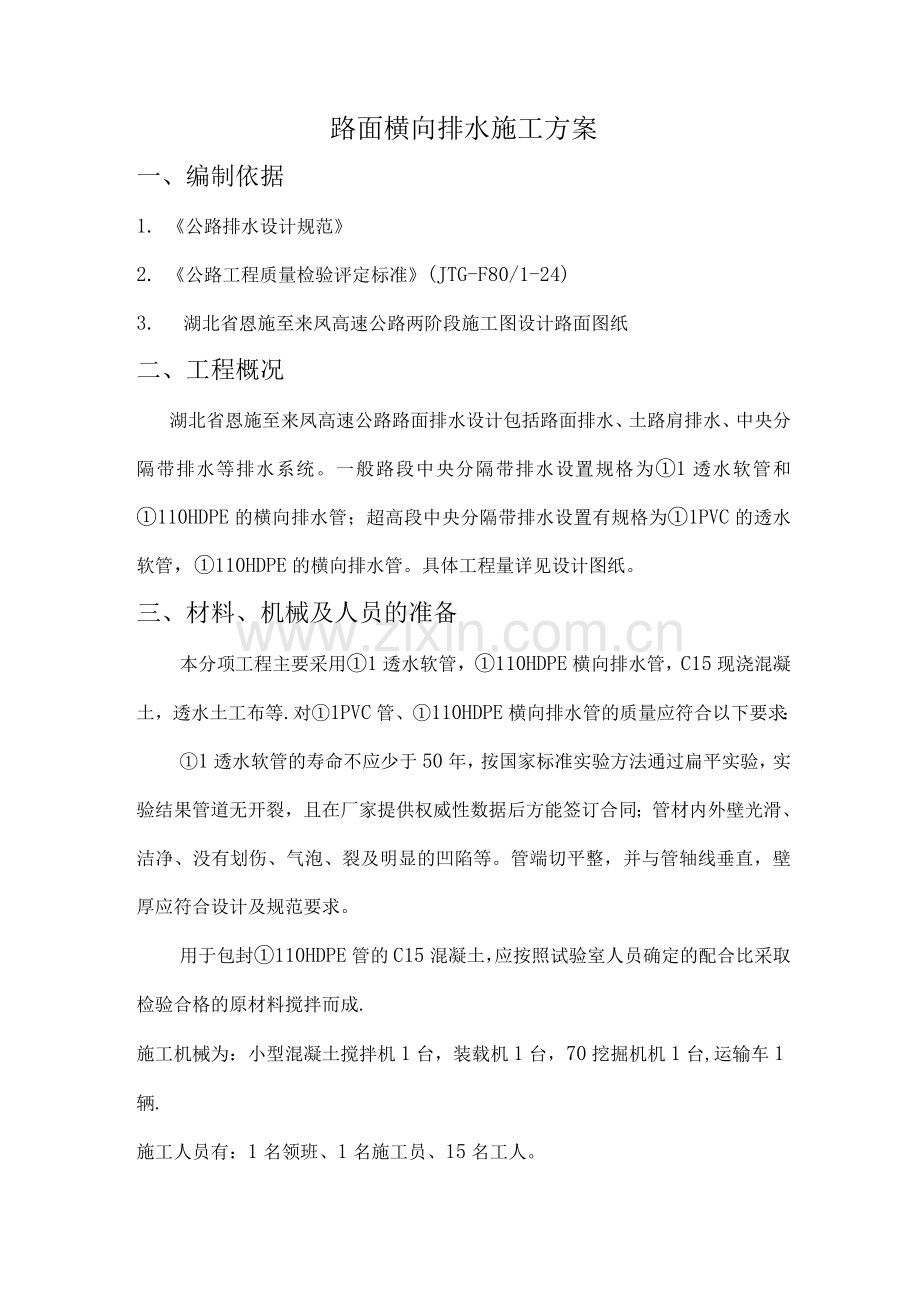

路面横向排水施工方案
一、编制依据
1. 《公路排水设计规范》
2. 《公路工程质量检验评定标准》(JTG-F80/1-24)
3. 湖北省恩施至来凤高速公路两阶段施工图设计路面图纸
二、工程概况
湖北省恩施至来凤高速公路路面排水设计包括路面排水、土路肩排水、中央分隔带排水等排水系统。一般路段中央分隔带排水设置规格为①1透水软管和①110HDPE的横向排水管；超高段中央分隔带排水设置有规格为①1PVC的透水软管，①110HDPE的横向排水管。具体工程量详见设计图纸。
三、材料、机械及人员的准备
本分项工程主要采用①1透水软管，①110HDPE横向排水管，C15现浇混凝土，透水土工布等.对①1PVC管、①110HDPE横向排水管的质量应符合以下要求：
①1透水软管的寿命不应少于50年，按国家标准实验方法通过扁平实验，实验结果管道无开裂，且在厂家提供权威性数据后方能签订合同；管材内外壁光滑、洁净、没有划伤、气泡、裂及明显的凹陷等。管端切平整，并与管轴线垂直，壁厚应符合设计及规范要求。
用于包封①110HDPE管的C15混凝土，应按照试验室人员确定的配合比采取检验合格的原材料搅拌而成.
施工机械为：小型混凝土搅拌机1台，装载机1台，70挖掘机机1台,运输车1辆.
施工人员有：1名领班、1名施工员、15名工人。
四、施工方案
4.1.一般段中分带横向排水管安装工艺
1.所有横向排水管均得在路基验收完毕后再开挖埋设。①110HDPE管横向排水管间距约为40m。埋设横向排水管坡度为2%。横向排水管需设置在有利于排水的一侧。
2.基坑开挖
在确定桩号位置的路基上按照设计标高用挖机开挖宽度和深度均为20cm的基坑，基坑长度由所在的底基层设计宽度而定。在施工过程中要确保基坑的稳定性。
3.安装管道
在开挖的基坑内安装①110HDPE管，将管道放入基坑底部中心位置。在挖方段设置的①110HDPE管，须伸入路基边沟5cm，出处用镀锌铁丝罩住，防止泥沙进入管道;填方段横向排水管接至边坡，出部分伸出5cm。防止堵塞。填方路段的①110HDPE管长度为13.6m/道；挖方路段的①1PVC管长度为12.3m/道；
4.现浇混凝土
在安装完管道后，及时用C15现浇混凝土包裹至路基顶面标高（粗集料粒径不得大于20mm,以免管壁破裂。）,采用插入式振动棒振捣密实。
5.养护
在施工完成后，应覆盖土工布，保持表面湿润，养护周期不得少于7d.养护期间放置标识标牌，禁止车辆通过，以免压坏。
4.2.超高段中分带横向排水管安装工艺
1. 所有横向排水管均得在路基验收完毕后再开挖埋设.①110HDPE横向排水管间距由路线纵坡确定，一般约为40m。埋设横向排水管坡度为2%.横向排水管的具体位置由路面超高段排水工程数量表确定。
2. 基坑开挖
在确定桩号位置的路基上按照设计标高用挖机开挖宽度为30cm,深38cm的基坑，基坑长度由所在的底基层设计宽度而定。在施工过程中要确保基坑的稳定性.
3. 安装管道
先在开挖的基坑底部现浇10cm的C15混凝土，然后在C15混凝土的基础上安装①110HDPE管，将管道放入中心位置。一端接集水井，另一端接急流槽或加深边沟。超高填方路段的①110HDPE管长度为30.9m/2道;超高挖方路段的①1PVC管长度为28.2m/2道。
4. 现浇混凝土
在安装完管道后，应该及时用C15现浇混凝土包裹至路基顶面标高（粗集料粒径不得大于20mm,以免管壁破裂。），采用插入式振动棒振捣密实。
5.养护
在施工完成后，应覆盖土工布，保持表面湿润，养护周期不得少于
7d.养护期间放置标识标牌，禁止车辆通过，以免压坏。
五、注意事项
1. HDPE管在装卸、运输途中应避免过分的冲击和产生过大的弯曲强度，严禁由卡车上往下抛落；储存时应远离火源2米以上.
2. HDPE管内外壁不得因任何原因产生裂纹和刻痕，以免产生刻痕效应；在HDPE管的埋设过程中，HDPE管四周不得直接与突出的石头、砖块等坚硬物接触，以免造成管壁破裂。
3. 当HDPE管因长度过长运输困难时可采用两节管扩插入并粘接的方式进行接长.
4.施工中，每根管子的两端需临时封，以免异物掉入管中堵塞管子，待安装完后需要过水时，再取消临时封。
5.为便于纵向管和积水槽衔接，横向排水管靠中央分隔带30cm部分不包裹砼。所有横向排水管需在与中央分隔带纵向渗沟及流水槽相接前保持排水畅通，确保中央分隔带部分雨后不积水，做好临时进水。
五、质量保证措施
5. 1生产目标
工程质量：零违纪，零缺陷，质量评分95分以上，分项工程合格率1%，单位工程优良率大于95%.
5.2质量自检体系
施工质量自检体系是直接由项目经理、总工领导，独立行使工程质量监督权力具有否决权的职能体系.工作内容具有独立性，不受其他管理人员的制约，只对项目经理和总工负责。主要成员由项目经理、总工、质检工程师、专业工程师、试验工程师、质检员、测量员、实验员、施工队长组成。并将质量目标进行分解，具体落实到各部门,制定各部门的质量责任制和操作规程，定期进行考核。严格执行“三检”制度。为实现质量目标，我公司将采取以下措施：
1. 强化质量意识，健全规章制度
建立质量保证体系，按质量管理手册严格要求，建立健全各项质量管理制度，使各项工程质量工作落到实处。
2.成立强有力的领导班子，保证施工管理井然有序。组织具有丰富施工经验的人员建立施工队伍，确保各工序施工质量.建立健全质量保证体系，明确职责，落实到人。建立质量检查、质量反馈制度.
3. 认真作好图纸审核、技术交底、变更设计、隐蔽工程检查、分项分部工程质量评定等重要的技术工作。在施工中坚持以数据说话,如实作好各种检测和记录。
4. 项目经理部各工区均设有质检员在项目进行各工序的自检、互检和内部验收，认真填写各类自检资料，定期进行工程质量检查。
5.严把质量关，切实保证各项质量管理制度的有效执行.加强工序检查，上道工序不合格，下道工序不进行。
6.现场施工实行工序检验制度，严格实行三检制”，任一阶段的检查不合格均不得进行下道工序。
7. 在工序检验过程中严格坚持三不放过”原则：质量问题的原因不查清不放过、质量问题及其原因没有得到纠正不放过、有关责任人
没有得到处理不放过。
8. 开展工程质量定期检查。对在建工程进行定期质量检查，保持每
月不少于一次。
