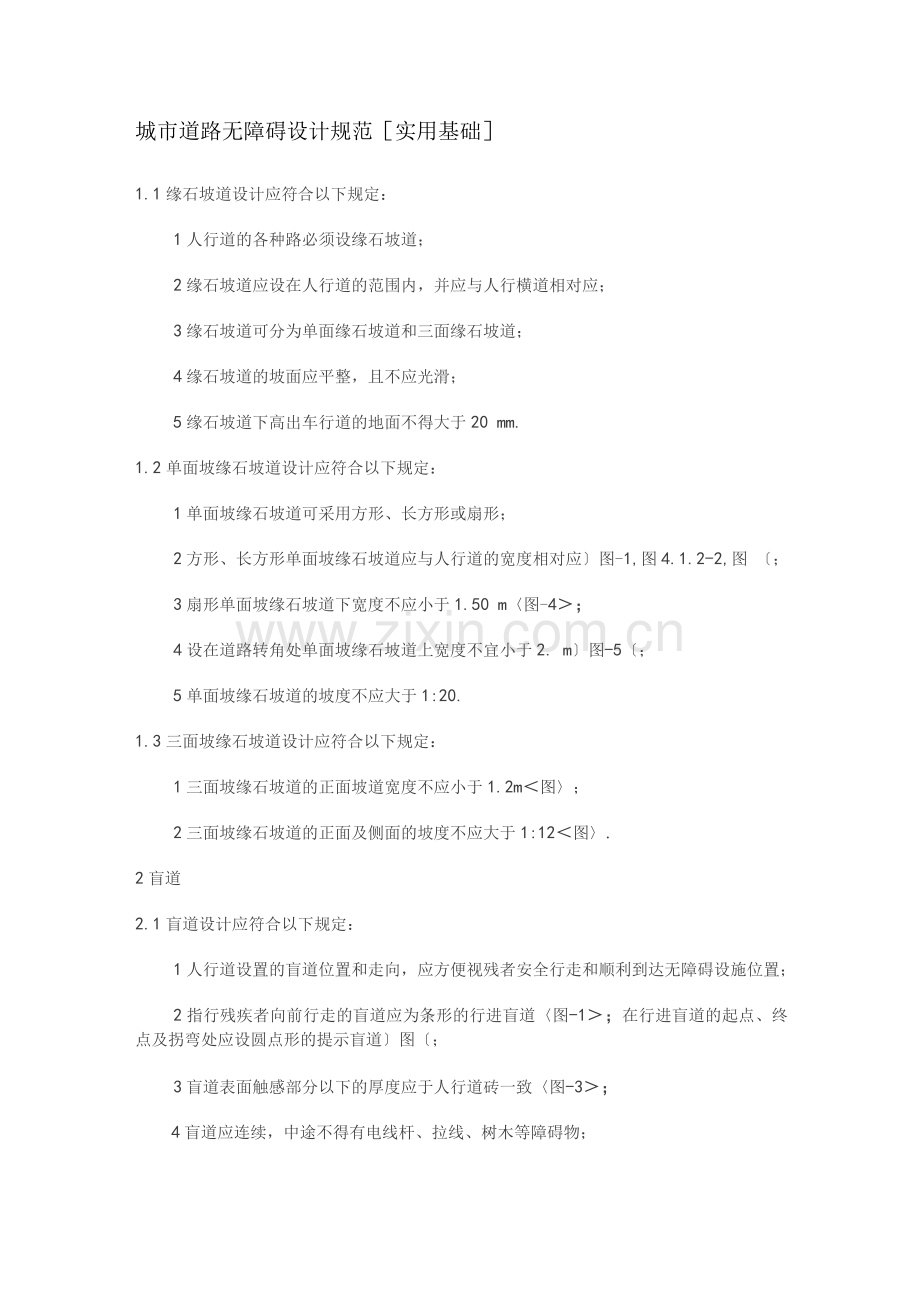

城市道路无障碍设计规范［实用基础］
1.1缘石坡道设计应符合以下规定：
1人行道的各种路必须设缘石坡道；
2缘石坡道应设在人行道的范围内，并应与人行横道相对应；
3缘石坡道可分为单面缘石坡道和三面缘石坡道；
4缘石坡道的坡面应平整，且不应光滑；
5缘石坡道下高出车行道的地面不得大于20 mm.
1.2单面坡缘石坡道设计应符合以下规定：
1单面坡缘石坡道可采用方形、长方形或扇形；
2方形、长方形单面坡缘石坡道应与人行道的宽度相对应〕图-1,图4.1.2-2,图 〔；
3扇形单面坡缘石坡道下宽度不应小于1.50 m〈图-4＞；
4设在道路转角处单面坡缘石坡道上宽度不宜小于2. m〕图-5〔；
5单面坡缘石坡道的坡度不应大于1:20.
1.3三面坡缘石坡道设计应符合以下规定：
1三面坡缘石坡道的正面坡道宽度不应小于1.2m＜图〉；
2三面坡缘石坡道的正面及侧面的坡度不应大于1:12＜图〉.
2盲道
2.1盲道设计应符合以下规定：
1人行道设置的盲道位置和走向，应方便视残者安全行走和顺利到达无障碍设施位置；
2指行残疾者向前行走的盲道应为条形的行进盲道〈图-1＞；在行进盲道的起点、终点及拐弯处应设圆点形的提示盲道〕图〔；
3盲道表面触感部分以下的厚度应于人行道砖一致〈图-3＞；
4盲道应连续，中途不得有电线杆、拉线、树木等障碍物；
5盲道宜避开井盖铺设；
6盲道的颜色宜为中黄色.
2. 2行进盲道的位置选择应按以下顺序，并符合以下规定：
1人行道外侧有围墙、花台或绿地带，行进盲道宜设在距围墙、花台、绿地带 0.25~0.50 m 处〕图-1〔；
2人行道内侧有树池，行进盲道可设置在距树池0.25~0.5 m处；
3人行道没有树池，行进盲道距立缘石不应小于0.50 m;
4行进盲道的宽度宜为0. 30~0. 60 m,可根据道路宽度选择低限或高限；
5人行道成弧线形路线时，行进盲道宜与人行道走向一致；
6行进盲道触感条规格应符合表-1的规定〈图4.2.2-3>.
部位
设计要求.（皿成
面宽
25
底页
3S
高度

中心距
此一75
表-1盲道触感条规格

2.3提示盲道的设置应符合以下规定:
1行进盲道的起点和终点处应设提示盲道，其长度应大于行进盲道的宽度〕图-1〔；
2行进盲道在转弯处应设提示盲道，其长度应大于行进盲道的宽度〕图-2〔；
3人行道中有台阶、坡道和障碍物等，在相距0.25~-.50 m处，应设提示盲道〕图-3〔；
4距人行横道入、广场入、地下铁道入等0.25~0.50 m处应设提示盲道，提示盲道长度与各入的宽度应相对应〕图-4a,图〔；
5提示盲道的宽度宜为0.30~0.60 m；
6提示盲道触感圆点规格应符合表-1的规模〕图〔.
部位
设计要求‘50
表四昼径
25
底面直径
.35
圆点高度
5
圆点中心距
50

表-1
3公交车站
3.1城市主要道路和居住区的公交车站，应设提示盲道和盲文车站牌.
3.2沿人行道的公交车站，提示盲道应符合以下规定〕图〔：
1在候车站牌一侧应设提示盲道，其长度宜为4.~6. m；
2提示盲道的宽度应为0.30~0.60 m；
3提示盲道距路边应为0.25~0.50 m；
4人行道中有行进盲道时，应与公交车站的提示盲道相连接.
3.3在车道之间的分隔带设公交车站应符合以下规定：
1由人行道通往分隔带的公交车站，设宽度不应小于1.50 m.坡度不应大于
1： 12的缘石坡道；
2在候车站牌一侧应设提示盲道，其长度宜为4.~6. m；
3提示盲道的宽度应为0.30~0.60 m；
4提示盲道距路边宜为0.25~0.50 m；
公交车站设置盲文站牌的位置、高度、形式与内容，应方便视力残疾者使用.
4人行天桥、人行地道
4.1城市中心、商业区、居住区及公共建筑设置的人行天桥与人行地道，应设坡道和提示盲道；当设坡道有困难时可设垂直升降梯〕图〔.
4.2人行天桥、人行地道的坡道应适合乘轮椅者通行；梯道应适合拄拐杖者及老年人通行.在坡道和梯道两侧应设扶手.
4.3人行天桥、人行地道的坡道设计应符合以下规定:
1坡道的坡度不应大于1:12；要困难地段的坡度不得大于1:8＜需要协助推动轮椅行进〉；
2弧线形坡道的坡度，应以弧线内缘的坡度进行计算；
3坡道的高度每升高1.50 m时，应设深度不小于2 m的中间平台；
4坡道的坡面应平整且不应光滑.
4.4人行天桥、人行地道的梯道设计应符合以下规定：
1梯道宽度平应小于3.50 m,中间平台深度不应小于2 m；
2在梯道中间部位设自行车坡道；
3踏步的高度不应大于0.15 m,宽度不应小于0.30 m；
4踏面应平整且不光滑，前缘平不应有突出部分.
4.5距坡道与梯道0.25~0.50 m处应设提示盲道.提示盲道的长度应与坡道、梯道的宽度相对应，提示盲道的宽度应为0.30~60 m〕图〔.
4.6人行道中有行进盲道时，应与人行天桥、人行地道及地铁入的提示盲道相连接.
4.7人行天桥、人行地道的扶手设计应符合以下规定：
1扶手高应为0.90 m.设上、下两层扶手时，下层扶手高应为0.70 m；
2扶手应保持连贯,在起点和终点应延伸0.40 m；
3扶手截面直径尺寸宜为45~50 m,扶手托架的高度、扶手与墙面的距离宜为 45~50 mm；
4在扶手起点水平段应安装盲文标志牌；
5扶手下方为落空栏杆时，应设高不小于0.10 m的安全挡台.
4.8人行地道的坡道和梯道入两侧的护墙低于0.85 m时,在墙顶应安装护栏或扶手.
4.9人行地道的坡道入平台与人行道地面有高差时，应采用坡道连接.
4.10人行天桥下面的三角空间区，在2 m高度以下应安装防护栏，并应在结构边缘外设宽0.30~0.60 m提示盲道〕图-1,图〔.
5桥梁、隧道、立体交叉5.1桥梁、隧道、无障碍设计应符合以下规定；
1桥梁、隧道的人行道应与道路的人行道衔接，当地面有高差时，应设轮椅坡道，坡道的坡度不应大于是1:20；
2桥梁、隧道入处的人行道应设缘石坡道、缘石坡道应与人行横道相对应；
3桥梁、隧道的人行道应设盲道.
5.2立体交叉人行道的缘石坡道、人行横道及盲道的位置应相互对应和衔接〕图-1,图 4.5.2-2,图 〔.
5.3立体交叉桥孔的人行道设计应符合以下规定：
1桥孔内人行道的地面与桥孔外人行道的地面有高差时，应设轮椅坡道，坡道的坡度不应大于1:20；
2桥孔外的人行道应设缘石直坡道，缘石坡道与人行横道应相对应；
3桥孔内的人行道应设盲道，并应与桥孔外设有的盲道相连接.
5.4桥梁、隧道和立体交叉的缘石坡道与盲道的设计应符合本规范第4章第一节与第二节有关规定.
—完—
