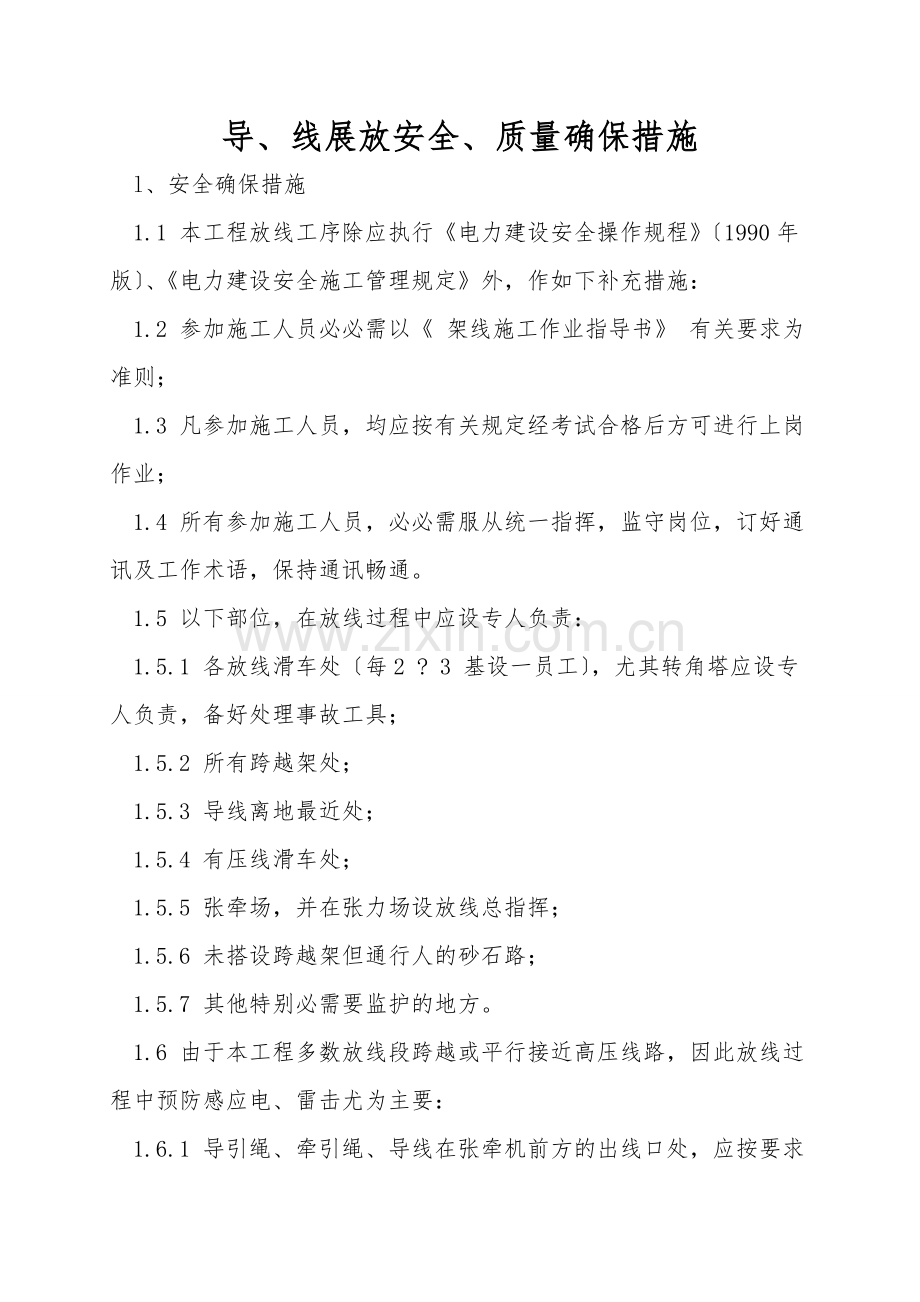

导、线展放安全、质量确保措施
l、安全确保措施
1.1 本工程放线工序除应执行《电力建设安全操作规程》〔1990年版〕、《电力建设安全施工管理规定》外，作如下补充措施：
1.2 参加施工人员必必需以《 架线施工作业指导书》 有关要求为准则；
1.3 凡参加施工人员，均应按有关规定经考试合格后方可进行上岗作业；
1.4 所有参加施工人员，必必需服从统一指挥，监守岗位，订好通讯及工作术语，保持通讯畅通。
1.5 以下部位，在放线过程中应设专人负责：
1.5.1 各放线滑车处〔每2 ? 3 基设一员工〕，尤其转角塔应设专人负责，备好处理事故工具；
1.5.2 所有跨越架处；
1.5.3 导线离地最近处；
1.5.4 有压线滑车处；
1.5.5 张牵场，并在张力场设放线总指挥；
1.5.6 未搭设跨越架但通行人的砂石路；
1.5.7 其他特别必需要监护的地方。
1.6 由于本工程多数放线段跨越或平行接近高压线路，因此放线过程中预防感应电、雷击尤为主要：
1.6.1 导引绳、牵引绳、导线在张牵机前方的出线口处，应按要求挂好接地滑车；

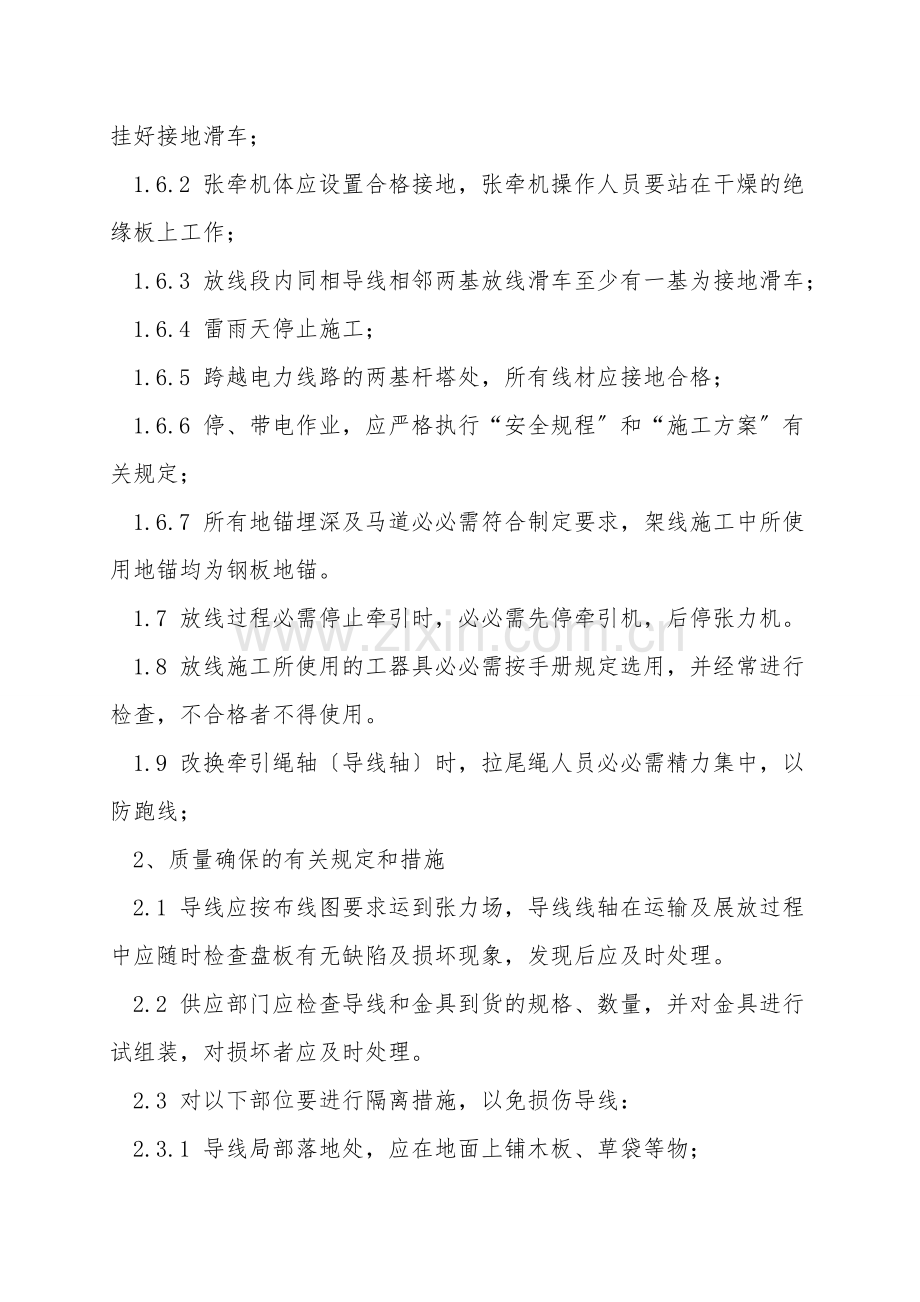

1.6.2 张牵机体应设置合格接地，张牵机操作人员要站在干燥的绝缘板上工作；
1.6.3 放线段内同相导线相邻两基放线滑车至少有一基为接地滑车；
1.6.4 雷雨天停止施工；
1.6.5 跨越电力线路的两基杆塔处，所有线材应接地合格；
1.6.6 停、带电作业，应严格执行“安全规程〞和“施工方案〞有关规定；
1.6.7 所有地锚埋深及马道必必需符合制定要求，架线施工中所使用地锚均为钢板地锚。
1.7 放线过程必需停止牵引时，必必需先停牵引机，后停张力机。
1.8 放线施工所使用的工器具必必需按手册规定选用，并经常进行检查，不合格者不得使用。
1.9 改换牵引绳轴〔导线轴〕时，拉尾绳人员必必需精力集中，以防跑线；
2、质量确保的有关规定和措施
2.1 导线应按布线图要求运到张力场，导线线轴在运输及展放过程中应随时检查盘板有无缺陷及损坏现象，发现后应及时处理。
2.2 供应部门应检查导线和金具到货的规格、数量，并对金具进行试组装，对损坏者应及时处理。
2.3 对以下部位要进行隔离措施，以免损伤导线：
2.3.1 导线局部落地处，应在地面上铺木板、草袋等物；
2.3.2 卡线器四周应在导线上套橡胶管；
2.3.3 临锚导线作业时，各子导线要互相分开，以免鞭击伤线；
2.3.4 导线与钢线或导线与导线交叉处，应加以支垫。
2.4 张力机的出口张力，应始终满足制定施工规定，不得有较大波动；导线距地面最近处应设监护人。
2.5 放线中导线有跳槽时，应及时消除，处理跳槽采纳附件吊钩吊线。
2.6 张力场施工人员应人人备有砂纸，随时监视线轴及张力机前导线，发现有损伤及时处理、修复。
2.7 导线在同一处的损伤同时符合下述状况下可不做补修，只将损伤处棱角与毛刺用砂纸磨光。
2.7.1 铝股的单股损伤深度小于直径的1/2;
2.7.2 钢芯铝绞线的损伤截面积为导电部分截面积的5 %以下，且强度损失小于4 % ;
2.7.3 单金属绞线损伤截面积为4 %以下。
2.8 导线在同一处损伤符合以下状况之一者，应做补修处理：
2.8.1 导线在同一处损伤的程度已经超过规定要求，但因损伤导致强度损失不超过总拉断力的5 % ，且截面积损伤不超过总导电部分截面积的7 %时，以缠绕方式处理；
2.8.2 导线在同一处损伤的强度已经超过总拉断力的5%，但不够17%，且截面积损伤也不超过导电部分截面积的25%时，达到严重损伤时，应将损伤部分全部割掉，用连续管将导线重新连接；
2.9 有以下状况之一者定为严重损伤，达到严重损伤时，应将损伤部分全部割掉，用连续管将导线重新连接：
2.9.1 强度损失超过确保计算拉断力的8 . 5 % ;
2.9.2 截面积损伤超过导电部分截面积的12 . 5 % ;
2.9.3 损伤的范围超过一个补修管同意补修的范围；
2.9.4 钢芯有断股；
2.9.5 金钩、破股已使钢芯或内层线股形成无法修复的永久变形。2.10 在一个档距内每根导线上只同意有一个接续管和二个补修管，各类管应满足以下要求：
2.10.1 各类管与耐张线夹间的距离不小于15米；
2.10.2 各类管与悬垂线夹间的距离不小于5 米；
