玻璃、陶瓷质感的表现(课堂PPT).ppt

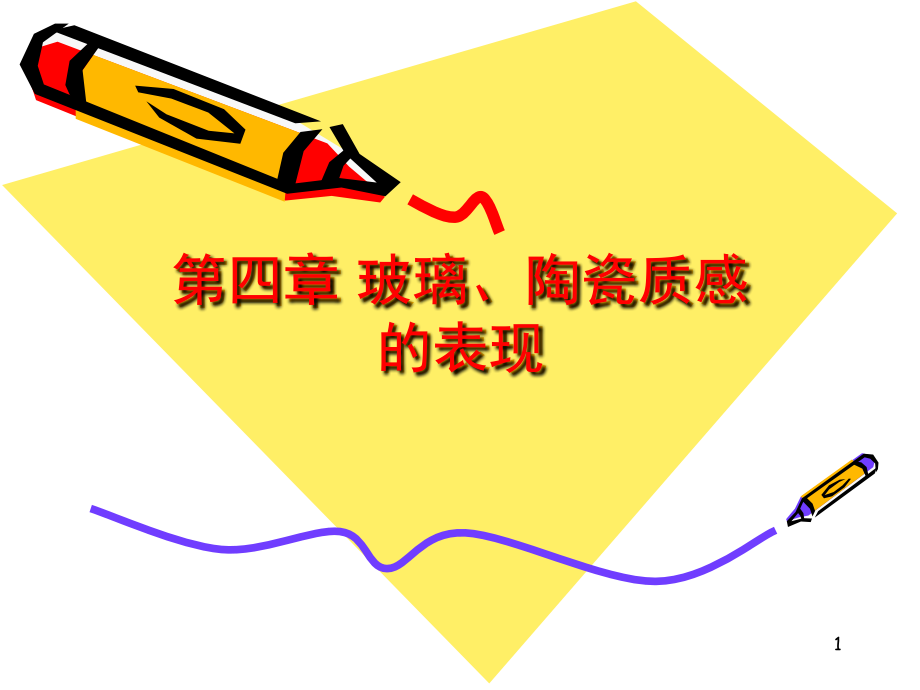

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第四章 玻璃、陶瓷质感的表现,1,本章重点,水晶的表现,双色玻璃的表现,陶瓷的表现,清玻璃的表现,各种玻璃和陶瓷都是很常见的材料。玻璃是一种具有特殊质感的物质，既有折射又有反射，因此玻璃的质感表现是比较具有挑战性的。本章通过几个典型来实例研究扫描线渲染器下玻璃质感的表现方法。,2,4.1 水晶的表现,水晶是一种无色透明的石英结晶体。它的主要化学成分是二氧化硅，跟普通砂子的主要化学成分相同。当二氧化硅结晶完美时就形成水晶。在常见的透明物质中，水晶具有较高的折射率，按照3ds max原厂帮助文件提供的数据，水晶的折射率（IOR）达到2.0，较普通玻璃（IOR为1.5-1.6）高得多，因此水晶在光线的照射下具有更加璀璨的质感。,3,步骤：,1）制作一个水晶模型（用扩展基本体的异面体）,2）打开材质编辑器，选择 一个空白材质球，将其命名为水晶，材质类型为Standard，在Blinn基本参数卷展栏中，将环境色和漫反射设置为纯黑色，将【高光级别】设置为120，【光泽度】为42.,这里将环境色和漫反射设置为纯黑色，可以使水晶最终的渲染效果对比更强烈，质感更逼真。注意，水晶的颜色并不是由漫反射来决定的，这与通常的材质设定有所不同。,4,3）打开【扩展参数】卷展栏，在高级透明参数栏中，单击过滤右侧的颜色示例按钮，将其设置成深蓝色，将【折射率】设置为2.0。,这里的过滤色决定了水晶的颜色，这是制作透明材质的时候需要注意的。,折射率可以根据表现对象的不同设定相应的折射率参数。,4）在【贴图】卷展栏中，按【高光颜色】右侧的长按钮，为其加载一个【渐变坡度】贴图。在【坐标】卷展栏中将U的平铺设置为5。在【渐变坡度参数】卷展栏中设置成如下图所示。从左至右依次是红、橙、黄、绿、青、蓝、紫，这样恰好形成一个七彩的渐变效果，在不同角度的面上会形成色彩各异的反光，模拟出水晶璀璨的光泽。,5,色块7（147，41，151）位置100,色块6（0，0，255）位置84,色块5（78，164，164）位置68,色块4（0，255，0）位置51,色块3（255，255，0）位置34,色块2（233，169，32）位置17,色块1（255，0，0）位置0,6,5）设置水晶的不透明度。在贴图卷展栏中单击【不透明度】右侧的长按钮，为其加载一个衰减贴图。在【衰减参数】卷展栏中，将色块1的颜色设置为纯黑色，将色块2的颜色设置成深灰色（91，91，91）。这样设置颜色会形成一种由中心向边缘过渡的透明效果，中心部分透明度低于边缘部分，符合通常透明物质的透明特征。,在混合曲线卷展栏中将衰减曲线调成一种漫速上升的形态，这样可以使中心向边缘的透明度辩护幅度相对缩小。（见后图）,7,8,6）设置水晶的折射效果。在贴图卷展栏中，单击折射右侧的长按钮，为其加载一个光线跟踪贴图。在【光线跟踪参数】卷展栏中采用默认设置。返回到【贴图】卷展栏将折射的数量值设置为100.,9,9.2双色玻璃的表现,首先分析双色玻璃的材质构成。这种双色玻璃的外壳部分为透明玻璃，其内壁带有涂层，朝外的涂层外一种渐变色，朝内的图层为带有反射效果的纯白色。,10,为了实现这种材质效果，需要采用多重子材质。事先应对花瓶模型进行材质ID号的分配。玻璃外壳的材质ID号为2号，内壁的材质ID号为1号。外壳的玻璃材质可以使用普通的玻璃材质设定；对于内壁的材质，由于内壁没有厚度，可以使用双面材质对其两侧的面指定不同的贴图。,11,1）打开材质编辑器，选择一个空白球，将其命名为双色玻璃，单击【Standard】按钮，在材质贴图浏览器中选择多维/子对象材质。在多维/子对象基本参数卷展栏中将子材质的数量设置为2，将1号材质命名为“玻璃外壁”，2号材质命名为“玻璃内壁”。,2）指定1号子材质的材质类型。进入1号子材质编辑面板，单击【Standard】按钮，在材质贴图浏览器中选择双面材质。打开【双面基本参数】卷展栏。双面材质用于没有厚度的多边形面，可以为其两侧的面加载不同的贴图。,12,3）设置双面材质的正面材质。单击正面材质右侧的按钮，进入正面材质的编辑面板。将高光级别和光泽度都设置为0，其余参数默认。单击漫反射右侧的按钮，为其添加一个位图贴图，指定Gradient3.jpg，这是一张粉红到黑色渐变的贴图。,4）设置反面材质。背面材质的颜色为白色，表面非常光滑。按两次返回按钮，回到双面材质的编辑面板，单击背面材质右侧的按钮，打开编辑面板。【环境色】和【漫反射】为纯白色，【高光级别】119，【光泽度】80。这里的高光级别和光泽度应该设置得比较高，因为这一层的材质是比较光滑的。,13,5）设置背面材质的反射效果。打开贴图卷展栏，打击反射右侧的长按钮，为该通道加载衰减贴图；在【衰减参数】卷展栏中，单击第2个色块右侧的长按钮，为该通道加载光线跟踪贴图；在【光线跟踪参数】卷展栏中，将【跟踪模式】设置为反射，其余参数默认。按两下返回按钮，在【贴图】卷展栏中将反射的数量值设置为62。,14,6）设置多维/子对象基本参数卷栅栏中的2号材质，也就是外面的一层透明玻璃材质。单击2号材质，打开2号材质的编辑面板。2号材质设置如下：材质类型为Standard，将【环境光】和【漫反射】设置为纯黑色，将【高光级别】设置为121，【光泽度】设置为70.这里将漫反射和环境光设置为纯黑色是为了获取更高的对比度。在【扩展参数】卷展栏中衰减的数量设置为73，这样可以得到一个由中心向边缘渐变的透明效果，中间部分的透明度较高，边缘部分透明度较低。,15,7）设置玻璃材质的折射效果。打开贴图卷展栏，单击折射右侧的长按钮，为其加载光线跟踪贴图。在【光线跟踪参数】卷展栏中将跟踪模式设置为折射，其余参数默认。,16,17,18,19,20,21,22,23,24,25,
