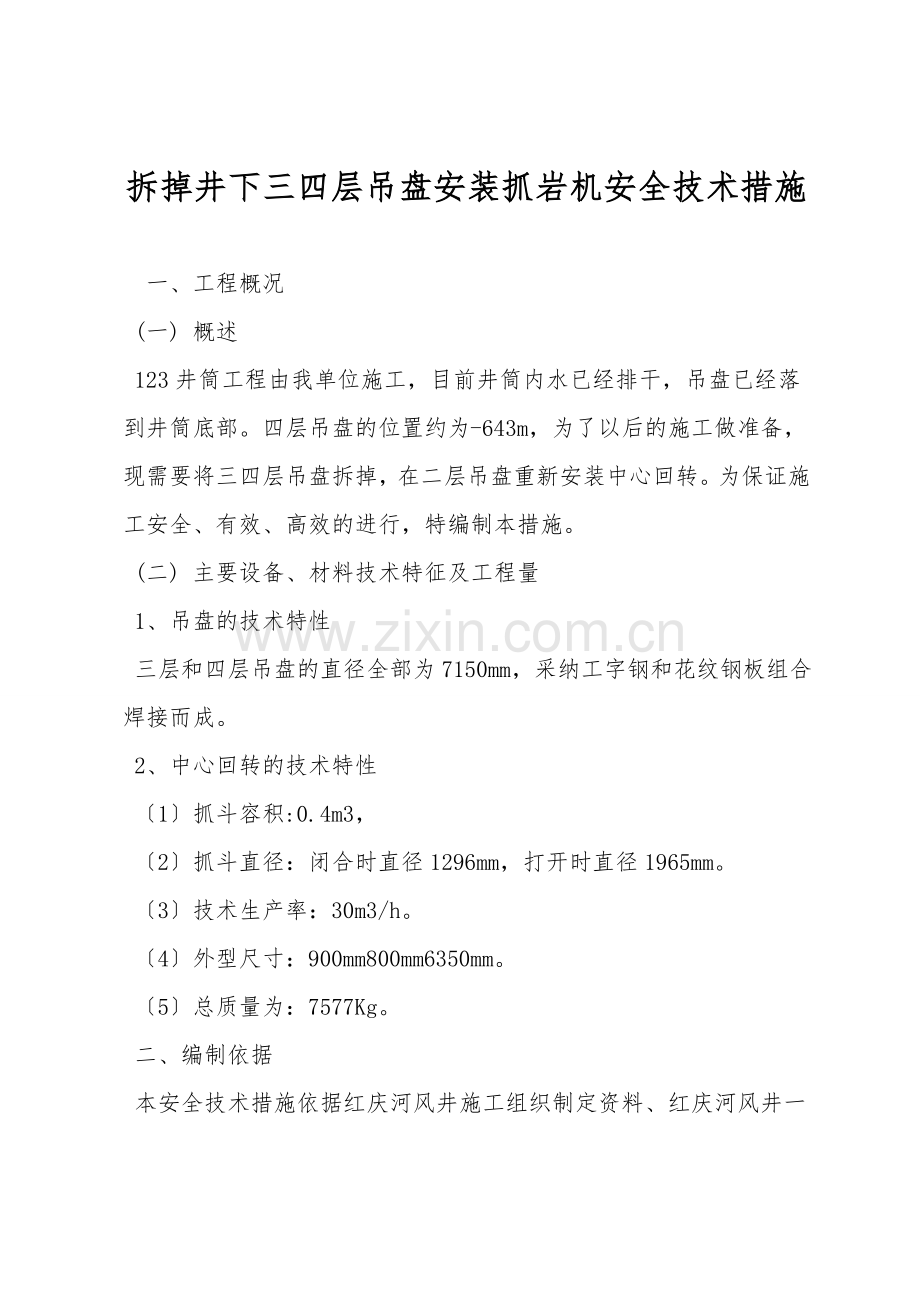

拆掉井下三四层吊盘安装抓岩机安全技术措施

一、工程概况
(一) 概述
123井筒工程由我单位施工，目前井筒内水已经排干，吊盘已经落到井筒底部。四层吊盘的位置约为-643m，为了以后的施工做准备，现需要将三四层吊盘拆掉，在二层吊盘重新安装中心回转。为保证施工安全、有效、高效的进行，特编制本措施。
(二) 主要设备、材料技术特征及工程量
1、吊盘的技术特性
三层和四层吊盘的直径全部为7150mm，采纳工字钢和花纹钢板组合焊接而成。
2、中心回转的技术特性
〔1〕抓斗容积:0.4m3，
〔2〕抓斗直径：闭合时直径1296mm，打开时直径1965mm。
〔3〕技术生产率：30m3/h。
〔4〕外型尺寸：900mm800mm6350mm。
〔5〕总质量为：7577Kg。
二、编制依据
本安全技术措施依据红庆河风井施工组织制定资料、红庆河风井一期安装制定图纸和2021版《煤矿安全规程》、《操作规程》、《煤矿安装工程质量检验评定标准》MT 5010-95版。
三、施工准备
(一) 技术准备
工程开工前，按照要求进行技术准备，组织专业技术人员进行图纸自审，按照程序,编制并报批此次施工的安全技术措施。准备好各种技术资料和表格。
施工前对技术人员、管理人员及施工人员做好技术交底。
具体包括：
1. 组织专业技术人员进行图纸自审。
2. 组织施工人员学习有关技术标准、阅读图纸及相关资料，掌握有关技术要领；
3. 编制施工安全技术措施，并组织施工人员进行贯彻学习，掌握施工要领；
4. 核对此次施工中有关技术参数；
5. 按施工需要备齐各种施工设备、工具和材料；
〔二〕资源动员、人员组织
在施工进场前，依据施工计划要求，由项目部组织对施工设备、机具、材料、人员进行合理组织和准备；对施工人员进行培训，以保证工程按照合同的要求，组织均衡施工。
〔三〕设备、材料落实
做好施工用的设备、工具、材料的准备工作，完成对施工设备、机具、材料的检验、计量、检测器具和试验仪器的校验。这些准备工件是做好安装工程的前提，任何一项准备不当，供应脱节，都会造成停工待料，影响工期。
1．施工设备的准备
铲车、滑轮、气焊设备〔氧气瓶、乙炔发生器、焊具、割具〕、电焊机等。
2．工具及刃具
大小铁锤、各种活搬手、套管搬手、、螺旋千斤顶、各种绳套、撬棍。
四、施工工序及工期安排
〔一〕施工方案
主要分二个步骤
1、先拆掉井下四层吊盘，后拆掉井下三层吊盘。
2、下放中心回转，在下吊盘进行安装。
五、主要施工方法
(一)吊盘拆掉
1、先对井底的淤泥清理，待淤泥清理完以后将吊盘下放到井筒的底部。
2、四层吊盘下放至井筒底部后开始拆掉其上部的花纹钢板，花纹钢板拆掉后，先拆掉吊盘的辅助梁F1-8、F1-9、然后拆掉F2梁系，最后拆掉吊盘的主梁为F1-1、F1-2、F1-5、F1-6几根主梁，拆掉的梁采纳吊桶或用提升绳升井。
3、四层吊盘拆掉后开始拆掉三层吊盘，三层盘的拆掉方式和四层吊盘的拆掉方式相同。
(一)中心回转的安装
1、中心回转安装时分三部分〔机身、提升绞车和抓斗〕，分别下井安装，先安装机身再安装提升绞车和抓斗。
2、中心回转机身安装
〔1〕、机身下井时采纳两根等长的直径为Ф15.5mm的钢丝绳七股起吊。
〔2〕、中心回转下井前要做试吊实验，并由专人挂钩，确认无任何隐患后方可下放。机身起吊离地时，利用装载机配合主钩起吊。
〔3〕、在中心回转下井时先通知绞车房，让绞车司机开慢车。绞车司机和信号工的精力必须高度集中，同时在井盖门和吊盘上下喇叭口处必须设专人把钩，严防机身碰撞井盖门和吊盘。
〔4〕、中心回转机身下到井底后，机身放在井筒底部，确认放稳后通知绞车司机准备夺钩，下放夺钩绳，作业人员把夺钩钢丝绳挂在机身上预留的绳鼻上进行夺钩。
〔5〕、利用保护绳慢慢上提机身，去掉主钩头，穿过吊盘预留口，旋转90度后下落。
3、采纳类似的方法以此安装中心回转提升绞车和抓斗。全部安装完毕后，将保护绳固定在中心回转起重鼻上起保护作用。
六、安全注意事项
1、中心回转下井前，必须对设备进行全面检修，必须对所有的连接件进行紧固。
2、检查中心回转使用钢丝绳的索具卸扣是否合格，合格后方可使用。
3、中心回转下井所用钢丝绳的安全系数不得小于7倍，安全系数校验:悬吊用钢丝绳采纳?30mm，钢丝绳的最大破断拉力为：64.6吨，起吊物最重G=5.5吨，故安全系数n=64.6/7.6=8.5＞7，符合要求。
4、安装时，必须将中心回转牢固的固定在下层吊盘上。
5、在吊盘上的施工人员必须佩带保险带，且保险带要生根牢固。
6、所有施工人员不得在现场嬉闹，不得酒后施工。
7、整个安装起吊过程中，必须由专人指挥。同时井下严禁有人平行作业。
8、中心回转在使用的过程中，每班必须派专人检查一遍，主要是检查各构件的连接装置和提升抓斗用的钢丝绳。抓斗用提升钢丝绳采纳Ф18.5mm钢丝绳，在检查中如发现断丝或磨损超限应马上改换。
9、每次出土〔矸〕完毕后，进行下道工序前，把抓斗上提并用Ф18.5mm的钢丝绳绳鼻锁在中心回转上。中心回转司机把操作手把锁定，并关闭中心回转的进气阀门。
10、司机在动抓前，必须先检查抓斗等处有无矸石等，发现后清理干净，防止坠落伤人。中心回转司机在操作时要随时注意井底的工作人员和井下的管路等。
11、中心回转在使用的过程中，保护钢丝绳要拉紧，起吊保护中心回转的作用。
12、中心回转工作时，一定要听从井底工作面把钩工的指挥，严禁抓斗乱抓、乱提、乱放。
13、入井人员必须遵守入井的各项规章制度。
